2016 TOYOTA C-HR Instruksjoner for bruk (in Norwegian)

6968-2. Tiltak i en nødssituasjon
C-HR_OM_Europe_OM10528NO
Fjern gulvplaten. (→S. 554)
Ta ut jekken.
Fjern gulvplaten. (→ S. 554)
Ta ut puten.
Løsne det midtre festet på
reservehjulet.
Ta ut jekken
1
2
Ta ut reservehjulet
1
2
3
ADVARSEL
n Når du legger bort reservehjulet
Pass på at fingre eller andre deler av kroppen ikke kommer i klem mellom
reservehjulet og karosseriet.
OM10528NO.book Page 696 Tuesday, February 28, 2017 9:45 AM

6978-2. Tiltak i en nødssituasjon
8
Hvis det oppstår problemer
C-HR_OM_Europe_OM10528NO
Sikre hjulene med hjulklosser.
På biler med stålfelger tar du av
hjulkapselen med hjulnøkkelen.
Plasser en klut mellom hjulnøkke-
len og hjulkapselen for å beskytte
hjulkapselen.
På biler med 16-tommers felg
fjerner du av hjulkapselen rundt
for hånd.
Skifte et punktert dekk
1
PunkteringPlassering av hjulkloss
ForanVenstre sideBak bakhjulet på høyre side
Høyre sideBak bakhjulet på venstre side
BakVenstre sideForan forhjulet på høyre side
Høyre sideForan forhjulet på venstre side
2
OM10528NO.book Page 697 Tuesday, February 28, 2017 9:45 AM

6988-2. Tiltak i en nødssituasjon
C-HR_OM_Europe_OM10528NO
Løsne hjulmutrene litt (én omdrei-
ning).
Vri del på jekken med hån-
den til midtpunktet i hakket på
jekken kommer i kontakt med
jekkpunktet.
Monter jekkhåndtaket og hjul-
nøkkelen som vist i illustra-
sjonen.
3
4
5
OM10528NO.book Page 698 Tuesday, February 28, 2017 9:45 AM

6998-2. Tiltak i en nødssituasjon
8
Hvis det oppstår problemer
C-HR_OM_Europe_OM10528NO
Jekk opp bilen til dekket løftes
litt opp fra bakken.
Ta av alle hjulmutrene og hjulet.
Når du legger hjulet på bakken,
legger du det med hjuldesignen
vendt opp slik at du ikke skraper
opp overflaten på felgen.
6
7
OM10528NO.book Page 699 Tuesday, February 28, 2017 9:45 AM

7008-2. Tiltak i en nødssituasjon
C-HR_OM_Europe_OM10528NO

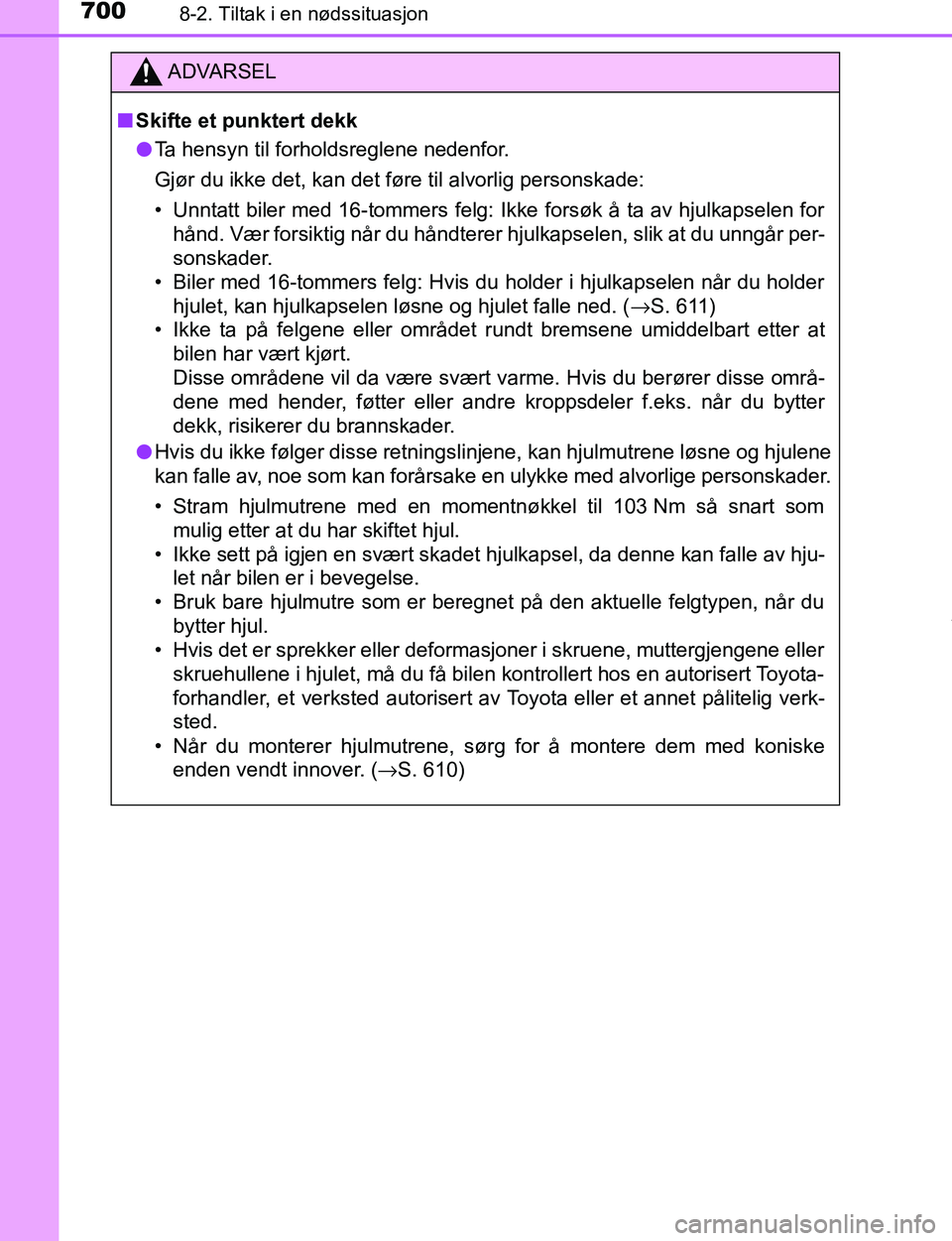

ADVARSEL
n Skifte et punktert dekk
l Ta hensyn til forholdsreglene nedenfor.
Gjør du ikke det, kan det føre til alvorlig personskade:
• Unntatt biler med 16-tommers felg: Ikke forsøk å ta av hjulkapselen for
hånd. Vær forsiktig når du håndterer hjulkapselen, slik at du unngår per-
sonskader.
• Biler med 16-tommers felg: Hvis du holder i hjulkapselen når du holder
hjulet, kan hjulkapselen løsne og hjulet falle ned. ( →S. 611)
• Ikke ta på felgene eller området rundt bremsene umiddelbart etter at bilen har vært kjørt.
Disse områdene vil da være svært varme. Hvis du berører disse områ-
dene med hender, føtter eller andre kroppsdeler f.eks. når du bytter
dekk, risikerer du brannskader.
l Hvis du ikke følger disse retningslinjene, kan hjulmutrene løsne o\
g hjulene
kan falle av, noe som kan forårsake en ulykke med alvorlige personskader.
• Stram hjulmutrene med en momentnøkkel til 103 Nm så snart som
mulig etter at du har skiftet hjul.
• Ikke sett på igjen en svært skadet hjulkapsel, da denne kan falle av hju- let når bilen er i bevegelse.
• Bruk bare hjulmutre som er beregnet på den aktuelle felgtypen, når du
bytter hjul.
• Hvis det er sprekker eller deformasjoner i skruene, muttergjengene eller skruehullene i hjulet, må du få bilen kontrollert hos en autorisert Toyota-
forhandler, et verksted autorisert av Toyota eller et annet pålitelig verk-
sted.
• Når du monterer hjulmutrene, sørg for å montere dem med koniske enden vendt innover. ( →S. 610)
OM10528NO.book Page 700 Tuesday, February 28, 2017 9:45 AM

7018-2. Tiltak i en nødssituasjon
8
Hvis det oppstår problemer
C-HR_OM_Europe_OM10528NO
Fjern eventuell smuss og frem-
medlegemer fra kontaktflaten
på felgen.
Hvis det er fremmedlegemer på
kontaktflaten på felgen, kan hjul-
mutrene løsne mens bilen beve-
ger seg, og hjulet kan falle av.
Sett på hjulet, og trekk til alle hjulmutrene omtrent like mye for
hånd.
Når du skifter et hjul med stålfelg
med et kompakt reservehjul, må
du stramme hjulmutrene til den
koniske delen kommer i lett kon-
takt med felgflaten.
Når du skifter et aluminiumshjul
med stålfelg (inkludert kompakt
reservehjul), må du stramme
hjulmutrene til den koniske
delen kommer i lett kontakt med
felgflaten.
Når du skifter en aluminiums-
felg, skru hjulmutrene til ski-
vene kommer i kontakt med
felgskiven.
Montering av reservehjulet
1
2
Konisk del
Felgflate
Konisk del
Felgflate
Skive
Felg
OM10528NO.book Page 701 Tuesday, February 28, 2017 9:45 AM

7028-2. Tiltak i en nødssituasjon
C-HR_OM_Europe_OM10528NO
Senk bilen.
Skru fast hver mutter to eller tre
ganger i rekkefølgen vist på
illustrasjonen.
Tiltrekkingsmoment:
103 Nm
For biler med stålfelger: Når du
setter på en originalfelg igjen
eller setter på et reservehjul i
full størrelse, må du sette på
hjulkapselen igjen.
Rett inn utsparingen på hjulkapse-
len etter ventilen, som vist.
For biler med 16-tommers felg:
Når du setter på en originalfelg
igjen, må du sette på hjulkapse-
len igjen.
Før du setter den på må du kon-
trollere at det ikke er skitt eller
skade på krokene eller festebøy-
lene på monteringsoverflaten. Det
er ikke sikkert de festes riktig om
de er skitne eller skadde.
Plasser hakket i hjulkapselen med ventilen som vist, og fest ved å trykke
med hendene over hele området.
Legg på plass det punkterte hjulet, jekken og alt verktøyet.
3
4
5
6
OM10528NO.book Page 702 Tuesday, February 28, 2017 9:45 AM

7038-2. Tiltak i en nødssituasjon
8
Hvis det oppstår problemer
C-HR_OM_Europe_OM10528NO
nKompakt reservehjul (utstyrsavhengig)
l Det kompakte reservehjulet kan identifiseres med merkingen ”TEMPO-
RARY USE ONLY” på dekksiden.
Bruk det kompakte reservehjulet midlertidig, og kun i nødssituasjoner.
l Kontroller dekktrykket i det kompakte reservehjulet.
(→S. 734)
n Bruk av kompakt reser vehjul (utstyrsavhengig)
Ettersom reservehjulet ikke er utstyrt med dekktrykksensorer, vil ikke varsel-
systemet for dekktrykk varsle om lavt dekktrykk i reservehjulet. Hvis du bytter
ut reservehjulet etter at varsellampen for dekktrykk slås på, vil lyset fortsatt
være på.
n Med det kompakte reservehjulet (utstyrsavhengig)
Bilen blir lavere ved kjøring med det kompakte reservehjulet sammenlignet
med standardhjul.
n Punktert fordekk på vei dekket av snø og is (biler med kompakt reserve-
hjul)
Sett på det kompakte reservehjulet på et av bilens bakhjul. Bruk fremgangs-
måten nedenfor, og sett på kjettinger på forhjulene:
Bytt ut et av bakhjulene med det kompakte reservehjulet.
Skift ut det punkterte forhjulet med bakhjulet du tok av.
Sett kjettinger på forhjulene.
1
2
3
OM10528NO.book Page 703 Tuesday, February 28, 2017 9:45 AM
