651-2. Barn och säkerhet
1
Trygghet och säkerhet
OM10538SE
VA R N I N G
■När du monterar en bilbarnstol
Observera följande säkerhetsanvisningar.
Försummelse kan leda till svåra eller livshotande skador.
● Låt inte barn leka med säkerhetsbältet. Om bältet blir snott runt barnets
hals kan det orsaka strypning eller andr a allvarliga skador som kan leda till
dödsfall. Om detta skulle ske och låsspännet inte kan öppnas ska du
klippa sönder bältet med en sax.
● Försäkra dig om att bälte och låstunga är låsta och att bältesr\
emmen inte
är vriden.
● Skaka bilbarnstolen på vänster och höger sida, samt framåt och bakåt för
att kontrollera att den är säkert monterad.
● När bilbarnstolen har monterats får du inte luta ryggstödet bakåt.
● När en bälteskudde har monterats ska du alltid kontrollera att axe\
lremmen
sitter tvärs över barnets axel. Säkerhetsbältet får inte ligga mot halsen,
men det får inte heller sitta så att det kan glida ned från axe\
ln.
● Följ noga alla instruktioner som lämnas av bilbarnstolens tillverk\
are.
OM10538SE.book Page 65 Thursday, November 24, 2016 6:41 PM

661-2. Barn och säkerhet
OM10538SE■
Bilbarnstolar förankrade med IS
OFIX (ECE R44) – Lämplighet
och rekommendationer för bilbarnstolar
ISOFIX bilbarnstolar är uppdelade i olika ”storleksklasser”. Enligt
denna ”storleksklass” kan du använda den i bilens sätesplacering
som anges i tabellen nedan. Se b ilbarnstolens instruktionsbok för
att bekräfta ”storlek sklass” och ”viktgrupp” för din bilbarnstol.
Om din bilbarnstol inte har en ”sto rleksklass” (eller om du inte hittar
information i tabellen nedan), se ”fordonslistan” för din bilbarnstol
för uppgifter om lämplighet, eller kontakta leverantören av din bil-
barnstol.
StorleksklassBeskrivning
A Framåtvänd bilbarnstol med full höjd
B Framåtvänd bilbarnstol med reducerad höjd
B1 Framåtvänd bilbarnstol med reducerad höjd
C Bakåtvänd bilbarnstol med full höjd
D Bakåtvänd bilbarnstol med reducerad höjd
E Bakåtvänt babyskydd
F Vänstervänt liggande babyskydd
G Högervänt liggande babyskydd
OM10538SE.book Page 66 Thursday, November 24, 2016 6:41 PM

671-2. Barn och säkerhet
1
Trygghet och säkerhet
OM10538SE
ViktklasserStorlek-sklass
Stolens placering
Rekommende-
rade bilbarnsto-
larFramsäteBaksäte
Passage-rarsäteYtterplatsI mitten
Babyskydd FXXX
—
GXXX
0
Max. 10 kg EX IL X
”TOYOTA MINI”
”TOYOTA MIDI”
0+
Max. 13 kg EX IL X
DX IL X
CXXX —
I
9 till 18 kg DX IL X
—
CXXX
BX IL
*X”TOYOTA MIDI”
B1 X IL
*X”TOYOTA DUO+”
”TOYOTA MIDI”
AX IL*X”TOYOTA MIDI”
OM10538SE.book Page 67 Thursday, November 24, 2016 6:41 PM

681-2. Barn och säkerhet
OM10538SE
Förklaring till bokstäver som förekommer i ovanstående tabell:
X: Inte lämplig placering för ISOFIX bilbarnstol i denna viktgrupp och/eller denna storleksklass.
IL: Lämplig för ISOFIX bilbarnstol av kategorierna ”fordonsspecifik”,
”begränsad” eller ”semiuniversal” som är godkända för denna
viktgrupp.
*: Om nackskyddet hindrar bilbarnstolen och nackskyddet kan tas bort, ska det tas bort.
Ställ annars in nackskyddet i det översta läget.
När vissa typer av bilbarnstolar mo nteras i baksätet kan säkerhets-
bältena eventuellt inte användas på rätt sätt på platserna bredvid
bilbarnstolen utan att de stör den, eller påverkar säkerhetsbältenas
effektivitet. Se till att ditt säkerhet sbälte sitter tätt över axeln och lågt
över höfterna. Om så inte är fallet, eller om det stör bilbarnstolen ska
du flytta till en annan plats. Försummelse kan leda till svåra eller livs-
hotande skador.
Bilbarnstolarna som nämns i tabellen finns eventuellt inte utanför
EU-området.
● Om en bilbarnstol ska installeras på baksätet ska framsätet
justeras så att det inte stör barnet eller bilbarnstolen.
OM10538SE.book Page 68 Thursday, November 24, 2016 6:41 PM

691-2. Barn och säkerhet
1
Trygghet och säkerhet
OM10538SE
VA R N I N G
■När du monterar en bilbarnstol
Observera följande säkerhetsanvisningar.
Försummelse kan leda till svåra eller livshotande skador.
● Fäst den övre remmen ordentligt och kontrollera att den inte är\
snodd.
● Fäst inte övre remmen på något annat än förankringspunkten.
● När bilbarnstolen har monterats får du inte luta ryggstödet bakåt.
● Följ noga alla instruktioner som lämnas av bilbarnstolens tillverk\
are.
● Om en bilbarnstol installeras med nackskyddet i höjt läge ska det inte
sänkas efter att det har höjts och förankringspunkten därefter fixera\
ts.
OM10538SE.book Page 69 Thursday, November 24, 2016 6:41 PM

701-3. Hybridsystem
OM10538SE
Hybridsystem, funktioner
Bilden utgör endast ett förklarand e exempel och kan skilja sig från
verkligheten.
Bensinmotor
Elmotor
Ditt fordon är en hybridbil. Bilens egenskaper skiljer sig från
konventionella bilar. Bekanta dig ordentligt med bilens egenska-
per och hantera den med omsorg.
I hybridsystemet kombineras en bensinmotor och en elmotor
enligt rådande körförhållanden, vilket förbättrar bränsleeffektivi-
teten och minskar skadliga utsläpp.
1
2
OM10538SE.book Page 70 Thursday, November 24, 2016 6:41 PM

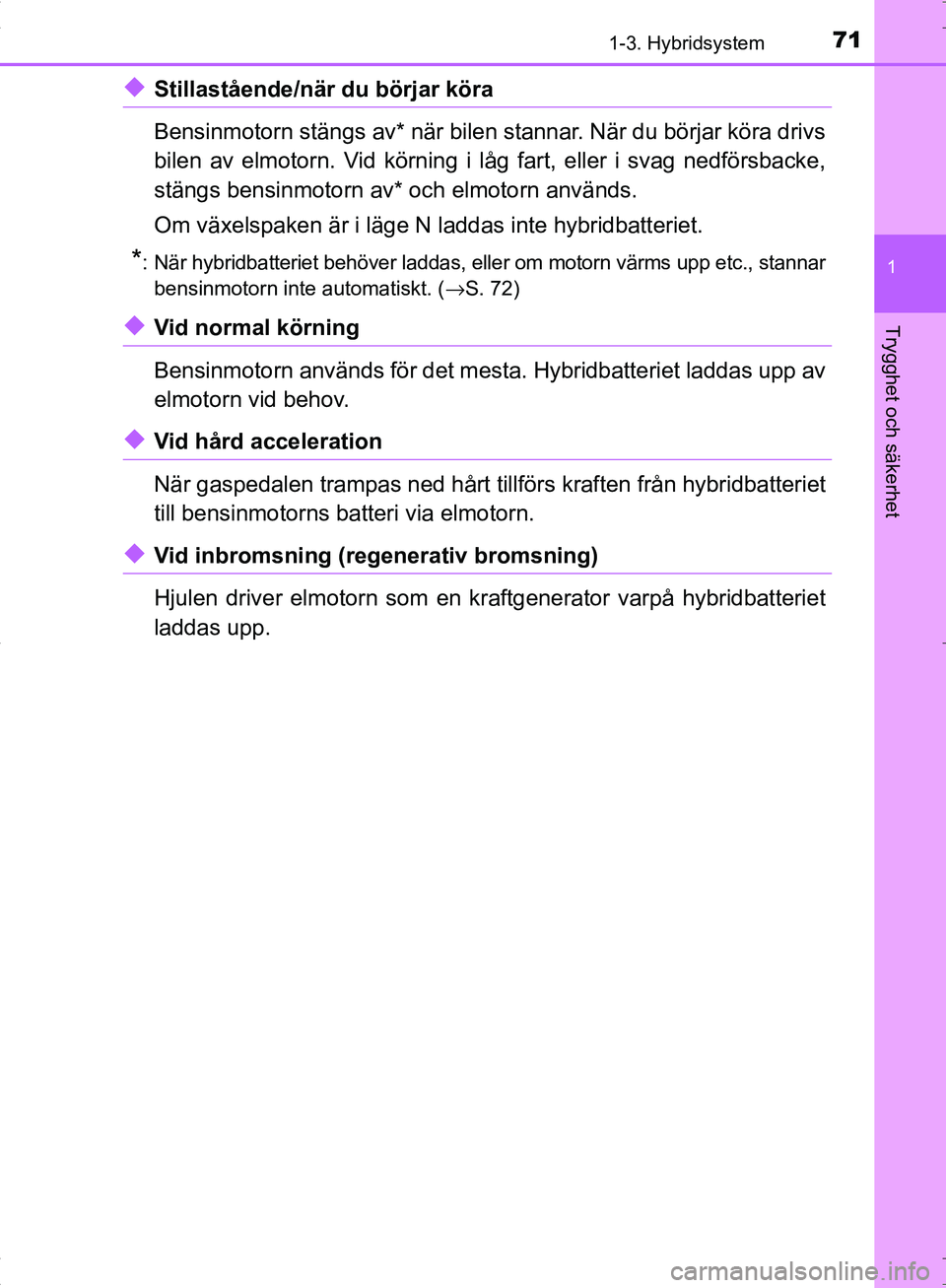

711-3. Hybridsystem
1
Trygghet och säkerhet
OM10538SE
◆Stillastående/när du börjar köra
Bensinmotorn stängs av* när bilen stannar. När du börjar köra drivs
bilen av elmotorn. Vid körning i låg fart, eller i svag nedförsbacke,
stängs bensinmotorn av* och elmotorn används.
Om växelspaken är i läge N laddas inte hybridbatteriet.
*: När hybridbatteriet behöver laddas, eller om motorn värms upp etc., stannarbensinmotorn inte automatiskt. ( →S. 72)
◆Vid normal körning
Bensinmotorn används för det mest a. Hybridbatteriet laddas upp av
elmotorn vid behov.
◆Vid hård acceleration
När gaspedalen trampas ned hårt tillförs kraften från hybridbatteriet
till bensinmotorns batteri via elmotorn.
◆Vid inbromsning (regenerativ bromsning)
Hjulen driver elmotorn som en kraftgenerator varpå hybridbatteriet
laddas upp.
OM10538SE.book Page 71 Thursday, November 24, 2016 6:41 PM

721-3. Hybridsystem
OM10538SE
■Regenerativ bromsning
I följande situationer konverteras kinet isk energi till elektrisk energi och
inbromsningskraft kan erhållas i samband med att hybridbatteriet laddas upp.
● Gaspedalen släpps upp under körning med växelspaken i D eller B\
.
● Bromspedalen trampas ned under körning med växelspaken i D eller B\
.
■ EV, indikeringslampa
■ Omständigheter när bensinmoto rn eventuellt inte stängs av
Bensinmotorn startar och stängs av automatiskt. Den stängs inte alltid auto-
matiskt av i följande fall
*:
● Under varmkörning av bensinmotorn
● Medan hybridbatteriet laddas upp
● Om temperaturen i hybridbatteriet är hög eller låg
● När värmaren är inkopplad
*: Beroende på omständigheterna stannar inte alltid bensinmotorn automatiskt
i andra situationer än de som nämns ovan.
EV-indikatorn tänds när bilen körs på
endast elmotorn eller om bensinmotorn
har stängts av.
