2016 TOYOTA AVENSIS Instruksjoner for bruk (in Norwegian)

5038-2. Tiltak i en nødssituasjon
OM20C20NO
8
Hvis det oppstår problemer
Biler med kompakt reservehjul
Biler med reservehjul i full størrelse
Plassering av reservehjul, jekk og verktøy (sedan)
Slepekrok
Jekk
JekkhåndtakReservehjul
Hjulnøkkel
Frigjøringsverktøy for parke-
ringsbremsen1
2
3
4
5
6
Jekk
Slepekrok
ReservehjulJekkhåndtak
Frigjøringsverktøy for parke-
ringsbremsen
Hjulnøkkel1
2
3
4
5
6
OM20C20NO.book Page 503 Friday, April 29, 2016 10:14 AM

5048-2. Tiltak i en nødssituasjon
OM20C20NO
Biler med kompakt reservehjul
Biler med reservehjul i full størrelse
Plassering av reservehjul, jekk og verktøy (stasjonsvogn)
Bakre oppbevaringsrom
Jekkhåndtak
Reservehjul
JekkHjulnøkkel
Frigjøringsverktøy for parke-
ringsbremsen
Slepekrok1
2
3
4
5
6
7
Bakre oppbevaringsrom
Jekkhåndtak
Reservehjul
Frigjøringsverktøy for parkerings-
bremsenSlepekrok
Hjulnøkkel
Jekk1
2
3
4
5
6
7
OM20C20NO.book Page 504 Friday, April 29, 2016 10:14 AM

5058-2. Tiltak i en nødssituasjon
OM20C20NO
8
Hvis det oppstår problemer
ADVARSEL
nBruk av jekken
Feil bruk av jekken kan føre til at bilen plutselig faller av jekken og forårsake
alvorlige personskader.
l Bilens jekk er bare beregnet til bruk i nødstilfeller ved punktering. Jekken er
ikke beregnet brukt ved bytte til sommer- eller vinterdekk.
l Ikke bruk jekken til annet enn å skifte hjul eller sette på eller ta av kjettinger
i en nødssituasjon.
l Kontroller alltid nøye at jekken står riktig på plass i jekkepunktet.
l Ikke ha noen del av kroppen under en bil som er jekket opp.
l Ikke start motoren eller la den gå mens bilen er jekket opp.
l Ikke jekk opp bilen mens det er noen inne i den.
l Når du jekker opp bilen, må du ikke legge gjenstander oppå eller under
jekken.
l Ikke jekk opp bilen mer enn det som er nødvendig for å skifte hjulet.
l Bruk en bukk hvis du må bevege deg under bilen.
Vær spesielt oppmerksom når du senker bilen, slik at ingen som arbeider
på eller nær bilen blir skadet.
OM20C20NO.book Page 505 Friday, April 29, 2016 10:14 AM

5068-2. Tiltak i en nødssituasjon
OM20C20NO
Løft opp kroken på panelet på
bagasjeromsgulvet.
Fest panelet med kroken.
Biler med reservehjul i full
størrelse:
Løsne festereimen, og ta ut
jekken.
Når du legger tilbake jekken, må du
påse at festereimen er godt festet
over jekken.
Ta av den bakre gulvplaten.
Ta ut jekken (sedan)
1
2
3
Ta ut jekken (stasjonsvogn)
1
OM20C20NO.book Page 506 Friday, April 29, 2016 10:14 AM

5078-2. Tiltak i en nødssituasjon
OM20C20NO
8
Hvis det oppstår problemer
Ta ut det bakre oppbevarings-
rommet.
Biler med reservehjul i full
størrelse:
Hekt av festereimen og ta ut
jekken.
Når du legger tilbake jekken, må du
påse at festereimen er godt festet
over jekken.
Biler med kompakt reservehjul
Løsne det midtre festet på reser-
vehjulet.
Biler med reservehjul i full størrelse
Løsne det midtre festet på reser-
vehjulet og verktøykassen.
2
3
Ta ut reservehjulet (sedan)
OM20C20NO.book Page 507 Friday, April 29, 2016 10:14 AM

5088-2. Tiltak i en nødssituasjon
OM20C20NO
Biler med kompakt reservehjul
Løsne det midtre festet på reser-
vehjulet.
Biler med reservehjul i full størrelse
Løsne det midtre festet på reser-
vehjulet og verktøykassen.
Ta ut reservehjulet (stasjonsvogn)
ADVARSEL
n Når du legger bort reservehjulet
Pass på at fingre eller andre deler av kroppen ikke kommer i klem mellom
reservehjulet og karosseriet.
OM20C20NO.book Page 508 Friday, April 29, 2016 10:14 AM

5098-2. Tiltak i en nødssituasjon
OM20C20NO
8
Hvis det oppstår problemer
Sikre hjulene med hjulklosser.
På biler med hjulkapsel tar du av
hjulkapselen med hjulnøkkelen.
Plasser en klut mellom hjulnøkkelen
og hjulkapselen, som vist på illustra-
sjonen, for å beskytte hjulkapselen.
Biler med hjulkapselklips, se S. 437.
Løsne hjulmutrene litt (én
omdreining).
Skifte et punktert dekk
1
SedanStasjonsvogn
PunkteringPlassering av hjulkloss
Foran Venstre side Bak bakhjulet på høyre side
Høyre side Bak bakhjulet på venstre side
BakVenstre sideForan forhjulet på høyre side
Høyre sideForan forhjulet på venstre side
2
3
OM20C20NO.book Page 509 Friday, April 29, 2016 10:14 AM

5108-2. Tiltak i en nødssituasjon
OM20C20NO

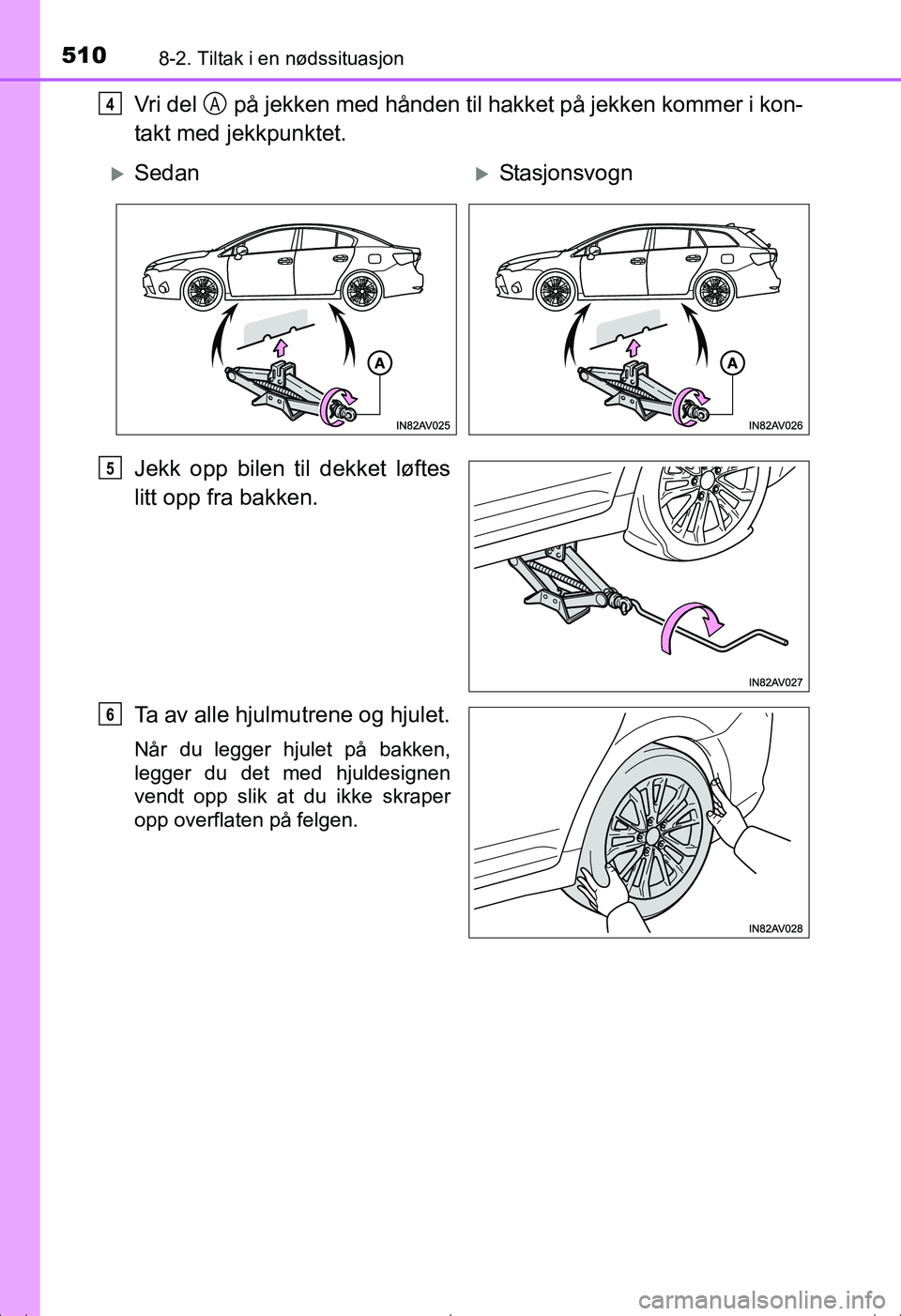

Vri del på jekken med hånden til hakket på jekken kommer i kon-
takt med jekkpunktet.
Jekk opp bilen til dekket løftes
litt opp fra bakken.
Ta av alle hjulmutrene og hjulet.
Når du legger hjulet på bakken,
legger du det med hjuldesignen
vendt opp slik at du ikke skraper
opp overflaten på felgen.
4A
SedanStasjonsvogn
5
6
OM20C20NO.book Page 510 Friday, April 29, 2016 10:14 AM
