●Gebruik van gegevens
Toyota kan de gegevens die door deze computers worden opgesla-
gen, gebruiken om storingen vast te stellen, onderzoek te doen en
de kwaliteit van haar producten te verbeteren.
Toyota stelt de gegevens die zijn opgeslagen niet beschikbaar aan
derden, behalve: • Met toestemming van de eigenaar van de auto of, wanneer het een leaseauto betreft, van de leaser van de auto
• Op officieel verzoek van de politie, de rechtbank of een ander overheidsorgaan
• Voor gebruik door Toyota in een rechtszaak
• Voor onderzoek waarbij de gegev ens niet worden gekoppeld aan
een bepaalde auto of eigenaar

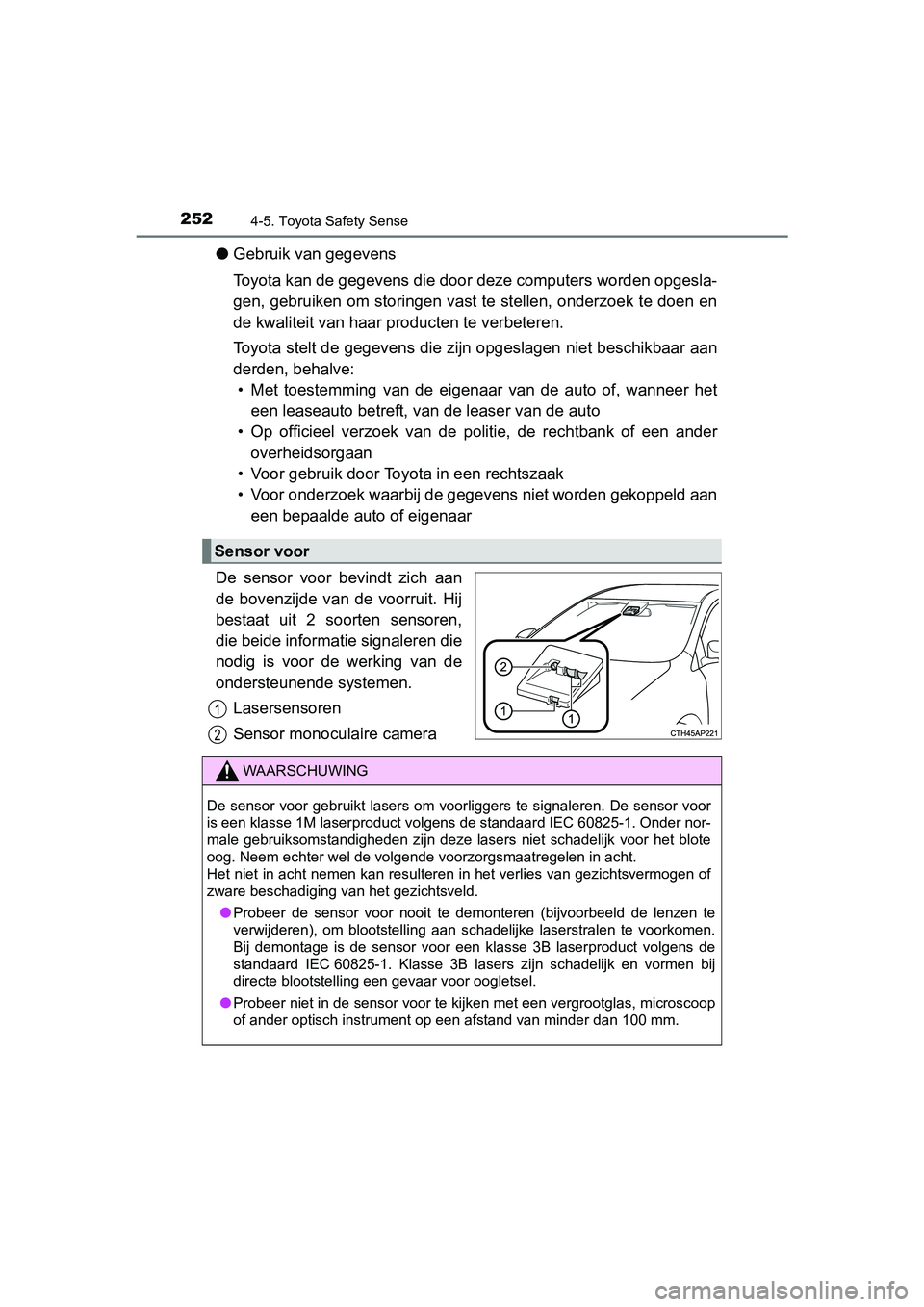

De sensor voor bevindt zich aan
de bovenzijde van de voorruit. Hij
bestaat uit 2 soorten sensoren,
die beide informatie signaleren die
nodig is voor de werking van de
ondersteunende systemen. Lasersensoren
Sensor monoculaire camera
Sensor voor
1
2
WAARSCHUWING
De sensor voor gebruikt lasers om voorliggers te signaleren. De sensor voor
is een klasse 1M laserproduct volgens de standaard IEC 60825-1. Onder nor-
male gebruiksomstandigheden zijn deze lasers niet schadelijk voor het blote
oog. Neem echter wel de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen kan resulteren in het verlies van gezichtsvermogen of
zware beschadiging van het gezichtsveld.● Probeer de sensor voor nooit te demonteren (bijvoorbeeld de lenzen te
verwijderen), om blootstelling aan schadelijke laserstralen te voorkomen.
Bij demontage is de sensor voor een klasse 3B laserproduct volgens de
standaard IEC 60825-1. Klasse 3B lasers zijn schadelijk en vormen bij
directe blootstelling een gevaar voor oogletsel.
● Probeer niet in de sensor voor te kijken met een vergrootglas, microscoop
of ander optisch instrument op een afstand van minder dan 100 mm.
AVENSIS_OM_OM20C20E_(EE).book Page 25 2 Tuesday, March 3, 2015 4:14 PM

2534-5. Toyota Safety Sense
4
Rijden
AVENSIS_OM_OM20C20E_(EE)
WAARSCHUWING

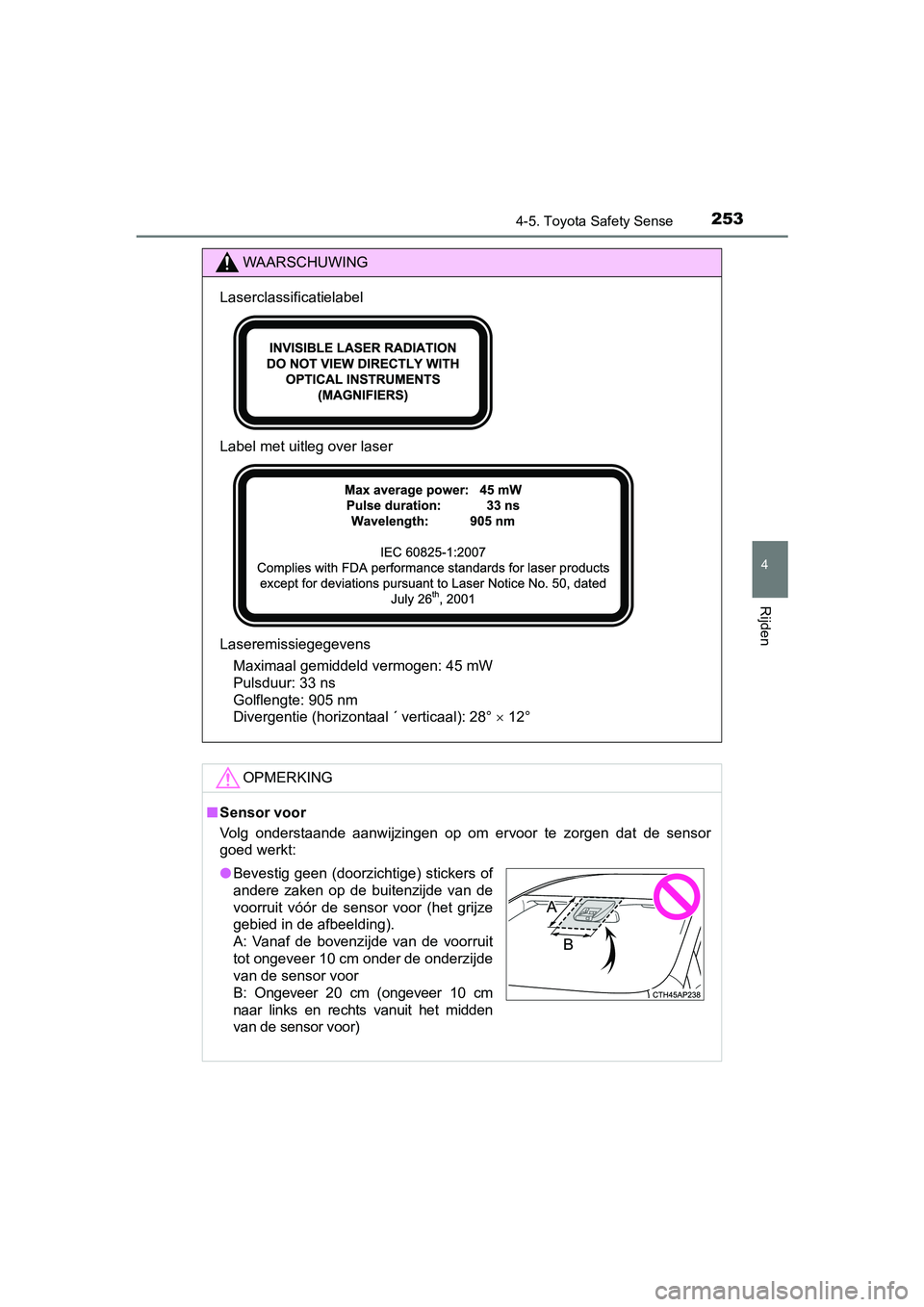

Laserclassificatielabel
Label met uitleg over laser
LaseremissiegegevensMaximaal gemiddeld vermogen: 45 mW
Pulsduur: 33 ns
Golflengte: 905 nm
Divergentie (horizontaal ´ verticaal): 28°  12°
OPMERKING
■ Sensor voor
Volg onderstaande aanwijzingen op om ervoor te zorgen dat de sensor
goed werkt:
● Bevestig geen (doorzichtige) stickers of
andere zaken op de buitenzijde van de
voorruit vóór de sensor voor (het grijze
gebied in de afbeelding).
A: Vanaf de bovenzijde van de voorruit
tot ongeveer 10 cm onder de onderzijde
van de sensor voor
B: Ongeveer 20 cm (ongeveer 10 cm
naar links en rechts vanuit het midden
van de sensor voor)
AVENSIS_OM_OM20C20E_(EE).book Page 25 3 Tuesday, March 3, 2015 4:14 PM

2544-5. Toyota Safety Sense
AVENSIS_OM_OM20C20E_(EE)
OPMERKING
●Plak geen ruitfolie op de voorruit.
● Als de voorruit vóór de sensor voor is beslagen of wanneer er damp of ijs
op de voorruit zit, gebruik dan de voorruitverwarming om de damp van de
voorruit te verwijderen of de voorruit te ontdooien.
● Houd de voorruit te allen tijde schoon.
Het Pre-Crash Safety-systeem werkt mogelijk niet goed wanneer de voor-
ruit vuil is of wanneer er een dun olielaagje, waterdruppels, sneeuw, enz.
op zit(ten).
Wanneer de binnenzijde van de voorruit waar de sensor vóór is geplaatst
vuil is, probeer dan niet de sensor voor te verwijderen. Neem contact op
met een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
● Neem contact op met een erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige
indien de voorruit moet worden vervangen.
● Plaats geen antenne vóór de sensor voor.
● Mors geen vloeistof op de sensor.
● Voorkom dat er fel licht op de sensor schijnt.
● Beschadig de lenzen van de sensor voor niet en laat deze niet vuil wor-
den.
Voorkom dat er bij het reinigen van de binnenzijde van de voorruit ruitreini-
ger op de lenzen komt. Raak de lenzen ook niet aan.
Neem voor de juiste zorg voor de lenzen van de sensor voor contact op
met een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
● Wijzig de montagepositie of -richting van de sensor niet en verwijder de
sensor niet. De richting van de sensor is nauwkeurig afgesteld.
● Stel de sensor niet bloot aan sterke schokken en neem hem niet uit elkaar.
● Plaats geen elektronische apparaten of apparaten die sterke elektrische
golfsignalen versturen in de buurt van de sensor voor.
● Plaats geen reflecterende voorwerpen op het dashboard.
●Plaats of bevestig niets op de binnen-
zijde van de voorruit onder de sensor
voor (het grijze gebied in de afbeel-
ding).
A: Ongeveer 10 cm (vanaf de onder-
zijde van de sensor voor)
B: Ongeveer 20 cm (ongeveer 10 cm
naar links en rechts vanuit het midden
van de sensor voor)
AVENSIS_OM_OM20C20E_(EE).book Page 25 4 Tuesday, March 3, 2015 4:14 PM

255
4
4-5. Toyota Safety Sense
Rijden
AVENSIS_OM_OM20C20E_(EE)

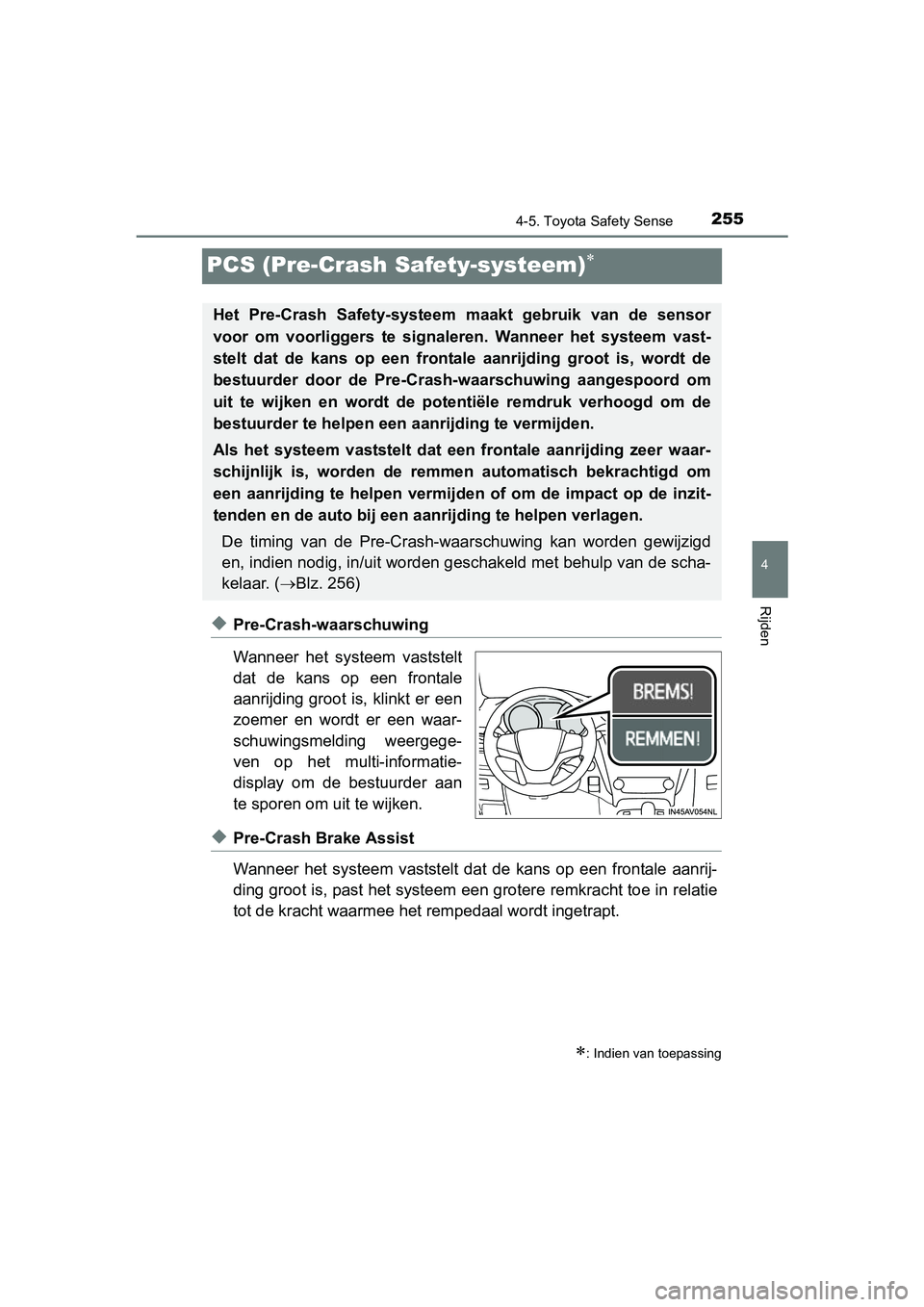

PCS (Pre-Crash Safety-systeem)
◆Pre-Crash-waarschuwing
Wanneer het systeem vaststelt
dat de kans op een frontale
aanrijding groot is, klinkt er een
zoemer en wordt er een waar-
schuwingsmelding weergege-
ven op het multi-informatie-
display om de bestuurder aan
te sporen om uit te wijken.
◆Pre-Crash Brake Assist
Wanneer het systeem vaststelt dat de kans op een frontale aanrij-
ding groot is, past het systeem een grotere remkracht toe in relatie
tot de kracht waarmee het rempedaal wordt ingetrapt.
: Indien van toepassing
Het Pre-Crash Safety-systeem maakt gebruik van de sensor
voor om voorliggers te signaleren. Wanneer het systeem vast-
stelt dat de kans op een frontale aanrijding groot is, wordt de
bestuurder door de Pre-Cras h-waarschuwing aangespoord om
uit te wijken en wordt de potentiële remdruk verhoogd om de
bestuurder te helpen een aanrijding te vermijden.
Als het systeem vaststelt dat een frontale aanrijding zeer waar-
schijnlijk is, worden de remm en automatisch bekrachtigd om
een aanrijding te helpen vermijden of om de impact op de inzit-
tenden en de auto bij een aa nrijding te helpen verlagen.
De timing van de Pre-Crash-waar schuwing kan worden gewijzigd
en, indien nodig, in/uit word en geschakeld met behulp van de scha-
kelaar. ( Blz. 256)
AVENSIS_OM_OM20C20E_(EE).book Page 25 5 Tuesday, March 3, 2015 4:14 PM

2584-5. Toyota Safety Sense
AVENSIS_OM_OM20C20E_(EE)■
Omstandigheden waaronder het systeem mogelijk werkt, zelfs als er
geen kans op een aanrijding is
In de volgende gevallen signaleert de sensor mogelijk een voorwerp, waar-
door het systeem oordeelt dat er een kans op een frontale aanrijding is en in
werking treedt.
Als er bij het begin van een bocht een voorwerp (verkeersbord, vangrail,
enz.) naast de weg aanwezig is
Als u in een bocht een tegemoetkomende auto passeert
Als u bij het links of rechts afslaan een tegemoetkomende auto passeert
Wanneer u snel een voorligger nadert
Wanneer u snel een slagboom van een elektronisch tolpoortje, van een
parkeerterrein of een andere slagboom nadert
Wanneer u een viaduct, verkeersbord, billboard, enz. nadert
Wanneer de voorzijde van de auto is verhoogd of verlaagd
Als de sensor niet goed is uitgelijnd doordat de sensor, enz. is blootge-
steld aan hevige schokken
Wanneer zich bovenop een helling een groot, niet-bewegend voorwerp
(billboard, straatlantaarn, enz.) bevindt
Wanneer zich onderaan een helling een metalen voorwerp (putdeksel,
staalplaat, enz.) bevindt
1
2
3
4
5
6
7
8
9
10
AVENSIS_OM_OM20C20E_(EE).book Page 25 8 Tuesday, March 3, 2015 4:14 PM

2594-5. Toyota Safety Sense
4
Rijden
AVENSIS_OM_OM20C20E_(EE)Wanneer u een laaghangend voorwerp nadert dat de auto kan raken,
zoals een spandoek of boomtakken
Wanneer u door dichte mist of een rookwolk rijdt
Wanneer de auto wordt geraakt door water of sneeuw van een voorligger,
enz.
Wanneer op de weg een reflecterend voorwerp, hobbel, kuil, enz. aan-
wezig is
Wanneer de auto geparkeerd staat op een plaats waar zich een laaghan-
gend voorwerp bevindt ter hoogte van de sensor voor
Wanneer de auto een voorwerp (stilstaande auto, vangrail, enz.) zeer
dichtbij nadert
■ Situaties waarin het Pre-Crash Safety-systeem mogelijk niet goed werkt
Het systeem werkt in de volgende situaties mogelijk niet goed:
Bij het rijden op wegen met scherpe bochten of oneffenheden
Als een auto plotseling voor uw auto verschijnt, bijvoorbeeld op een krui-
sing
Als uw auto plotseling wordt gesneden
Als uw auto in een slip raakt
Wanneer de voorzijde van de auto is verhoogd of verlaagd
Als de voorruit vuil is of wanneer er regendruppels, damp of ijs op de
voorruit zit(ten)
Als de sensor niet goed is uitgelijnd doordat de sensor, enz. is blootge-
steld aan hevige schokken
Wanneer een voorligger een slechte reflector voor de laser is (het achter-
ste deel van de auto is verlaagd, zeer vuil, enz.)
11
12
13
14
15
16
1
2
3
4
5
6
7
8
AVENSIS_OM_OM20C20E_(EE).book Page 25 9 Tuesday, March 3, 2015 4:14 PM

2604-5. Toyota Safety Sense
AVENSIS_OM_OM20C20E_(EE)Wanneer een zeer fel licht, bijvoorbeeld de zon of de koplampen van
tegemoetkomend verkeer, rechtstreeks in de sensor voor schijnt
Bij het rijden onder barre weersomstandigheden, bijvoorbeeld bij zware
regenval, mist, sneeuw of een zandstorm
Wanneer de omgeving donker is, zoals in een tunnel of 's nachts
■ Als het waarschuwingslampje PCS kn ippert en er een waarschuwings-
melding wordt weergegeven op het multi-informatiedisplay
Het Pre-Crash Safety-systeem is mogelijk tijdelijk niet beschikbaar of er is
mogelijk een storing aanwezig in het systeem.
● In de volgende situaties dooft het controlelampje, verdwijnt de melding en
treedt het systeem weer in werki ng wanneer de normale werkingsvoorwaar-
den terugkeren:
• Wanneer het gebied rondom de sensor voor heet is, bijvoorbeeld nadat de auto in de zon geparkeerd heeft gestaan
• Wanneer de voorruit is beslagen of wanneer er damp of ijs op de voorruit zit
• Als het gebied vóór de sensor voor wordt geblokkeerd, bijvoorbeeld wan-
neer de motorkap is geopend
● Als het waarschuwingslampje PCS blijft knipperen of de waarschuwings-
melding niet verdwijnt, is er mogelijk een storing aanwezig in het systeem.
Laat uw auto direct controleren door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
■ Als de TRC en VSC zijn uitgeschakeld
●Als de TRC en VSC zijn uitgeschakeld ( Blz. 299), worden ook het Pre-
Crash Brake Assist en het Pre-Crash Brake-systeem uitgeschakeld. De
Pre-Crash-waarschuwingsfunctie werkt echter nog.
● Het waarschuwingslampje PCS gaat branden en er wordt een waarschu-
wingsmelding weergegeven op het multi-informatiedisplay. ( Blz. 534)
9
10
11
AVENSIS_OM_OM20C20E_(EE).book Page 260 Tuesday, March 3, 2015 4:14 PM

263
4
4-5. Toyota Safety Sense
Rijden
AVENSIS_OM_OM20C20E_(EE)
LDA (Lane Depar ture Alert)*
Bij het rijden op een weg met rijstrookmarkering herkent dit systeem
de rijstroken met behulp van een als sensor werkende camera die de
bestuurder waarschuwt als van de rijstrook wordt afgeweken.
Als het systeem vaststelt dat de auto afwijkt van zijn rijstrook, waar-
schuwt het de bestuurder door middel van een zoemer en meldingen
op het multi-informatiedisplay.
Sensor voor
Druk op de toets LDA om het sys-
teem te activeren.
Het controlelampje LDA gaat bran-
den.
Druk nogmaals op de toets om het
LDA-systeem uit te schakelen.
Het LDA-systeem blijft in- of uitge-
schakeld, ook als het contact AAN
wordt gezet.
: Indien van toepassing
Overzicht van de functie
Inschakelen van het LDA-systeem
AVENSIS_OM_OM20C20E_(EE).book Page 26 3 Tuesday, March 3, 2015 4:14 PM
