2016 Seat Ateca Manual de instrucciones (in Spanish)

Verificación y reposición de niveles
– Uti lic
e únic
amente un cargador compatible
con baterías de tensión nominal 12V. La
carga no debe exceder una tensión de 15V.
– Enchufe ahora el cable de red del cargador
a la tom

a de corriente y encienda el apara-
to.
– Al final del proceso de carga: apague el
carg

ador y desenchufe el cable de red de la
toma de corriente.
– Retire ahora las pinzas de polos del carga-
dor.
– Cubr

a la batería nuevamente colocando la
cubier
ta de forma correcta.
– Cierre el capó ›››
pág. 304.
¡Tenga en cuenta las indicaciones del fabri-
cante del cargador de baterías antes de pro-
ceder a cargar la batería! ATENCIÓN
¡No cargue jamás una batería que se haya he-
la do: s

ustitúyala! ¡De lo contrario podría pro-
ducirse una explosión! Aviso
Para cargar la batería, utilice exclusivamente
la s

conexiones que hay en el compartimento
del motor. Cambiar la batería
La nueva batería debe de tener las mismas
es
pec

ificaciones (amperaje, carga y tensión)
que la batería usada.
Un sistema inteligente de gestión de la ener-
gía se encarga de distribuir la energía eléctri-
ca en su vehículo ››› pág. 295. En los vehícu-
los equipados con sistema de gestión de la
energía, la batería se carga mejor que en ve-
hículos que no disponen del mismo. Para se-
guir disponiendo de la misma cantidad de
energía eléctrica adicional tras cambiar la ba-
tería, le recomendamos utilizar sólo baterías
del mismo tipo y fabricante que la suminis-
trada con el vehículo. Para poder aprovechar
correctamente las funciones del gestor de
energía tras cambiar la batería, en un taller
especializado deberán codificar la batería en
el modo de gestión de energía. CUIDADO
● Lo s

vehículos con, por ejemplo, sistema
Start-Stop* van equipados con una batería
especial (batería del tipo AGM o batería del
tipo EFB). Si se monta una batería de otro ti-
po, la función Start-Stop podría verse reduci-
da considerablemente, es decir, es posible
que el vehículo no pare en reiteradas ocasio-
nes.
● Asegúrese de que el tubo flexible de desga-
sificac
ión siempre esté conectado en la aber-
tura original del lateral de la batería. De no ser así, pueden salir gases o verterse ácido
de la b
at

ería.
● Tanto el soporte como los bornes de la ba-
tería deben e
star siempre fijados correcta-
mente.
● Le rogamos que, antes de realizar trabajos
en la bat
ería, tenga en cuenta las adverten-
cias en ››› pág. 310, Indicaciones de adver-
tencia al trabajar con baterías .
● No olvide colocar el revestimiento que cu-
bre la b
atería, en caso de llevarlo. Es una pro-
tección para temperaturas elevadas. De esta
forma se prolonga la vida del vehículo. Nota relativa al medio ambiente
 Las baterías contienen sustancias nocivas
c omo ác

ido sulfúrico y plomo. Por este moti-
vo, se deben desechar según la normativa so-
bre la protección del medio ambiente y no
arrojarse nunca a la basura doméstica. Ase-
gúrese de que la batería desmontada no pue-
da volcarse. ¡De lo contrario podría verterse
ácido sulfúrico! 311
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Consejos
Ruedas R ued
a
s y neumáticos
Observaciones generales –
Si su vehículo lleva neumáticos
nuevos,
conduzca con toda prudencia durante los
primeros 500 km.
– Si tiene que subirse a bordillos o similares,
hágalo des

pacio y a ser posible con las
ruedas en dirección perpendicular al obstá-
culo.
– Compruebe de vez en cuando si los neumá-
tico s

están dañados (pinchazos, cortes,
grietas o abolladuras). Retire cualquier ob-
jeto extraño del perfil del neumático.
– Las ruedas o los neumáticos dañados de-
ben cambi

arse de inmediato.
– Evite que los neumáticos se ensucien de
aceite, gr

asa o combustible.
– Si se ha perdido alguna de las caperuzas
guardapo

lvo de las válvulas, coloque otra
cuanto antes.
– Marque las ruedas antes de desmontarlas
para poder m

antener el mismo sentido de
giro de las mismas al volver a montarlas.
– Guarde las ruedas o los neumáticos des-
montado

s en un lugar fresco, seco y, a ser
posible, oscuro. Neumáticos nuevos
Los

neumáticos nuevos no disponen al prin-
cipio de una capacidad de adherencia ópti-
ma, por lo que en los primeros 500 km se de-
be efectuar el “rodaje” de los mismos a velo-
cidad moderada y conduciendo con pruden-
cia. Esto también resulta beneficioso para
alargar la vida útil de los neumáticos.
Debido a las características de construcción y
a la estructura del perfil, la profundidad del
perfil de los neumáticos nuevos puede ser
diferente, dependiendo del diseño y del fa-
bricante.
Daños no visibles
A menudo, los daños que se originan en los
neumáticos y en las llantas no pueden apre-
ciarse a simple vista. Si el vehículo vibra de
forma inusual o tiende a irse hacia un lado,
pueden ser indicios de un deterioro de los
neumáticos. Reduzca cuanto antes la veloci-
dad si tiene la sospecha de que se ha pin-
chado una rueda. Compruebe si los neumáti-
cos están dañados. Si la parte exterior del
neumático no muestra daño alguno, siga
conduciendo despacio y con prudencia hasta
el próximo taller especializado, para que revi-
sen su vehículo.
Neumáticos sujetos a rodadura unidireccio-
nal
Los flancos de los neumáticos unidirecciona-
les van marcados con unas flechas. Es im- prescindible observar el sentido obligatorio
de giro indica
do al montar las ruedas. Así se
garantiza el aprovechamiento óptimo de las
propiedades del neumático en lo que se re-
fiere a aquaplaning, adherencia, ruidos y
desgaste.
Montaje posterior de accesorios
Si desea cambiar o bien reequipar las rue-
das, las llantas o los embellecedores de rue-
da, le recomendamos que acuda a un servi-
cio oficial SEAT para que le asesoren sobre
las posibilidades técnicas existentes.
312

Ruedas

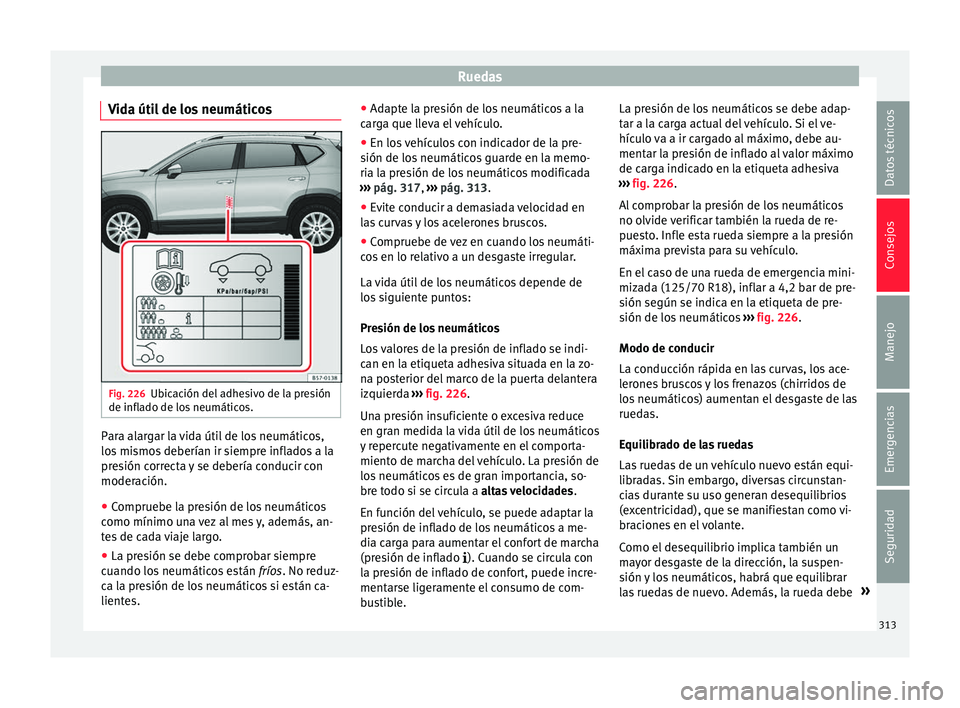

Vida útil de los neumáticos Fig. 226
Ubicación del adhesivo de la presión
de infl a
do de lo
s neumáticos. Para alargar la vida útil de los neumáticos,
lo
s
mi

smos deberían ir siempre inflados a la
presión correcta y se debería conducir con
moderación.
● Compruebe la presión de los neumáticos
como mínimo un
a vez al mes y, además, an-
tes de cada viaje largo.
● La presión se debe comprobar siempre
cuando los
neumáticos están fríos. No reduz-
ca la presión de los neumáticos si están ca-
lientes. ●
Adapte l
a presión de los neumáticos a la
carga que lleva el vehículo.
● En los vehículos con indicador de la pre-
sión de los
neumáticos guarde en la memo-
ria la presión de los neumáticos modificada
››› pág. 317, ››› pág. 313.
● Evite conducir a demasiada velocidad en
las
curvas y los acelerones bruscos.
● Compruebe de vez en cuando los neumáti-
cos
en lo relativo a un desgaste irregular.
La vida útil de los neumáticos depende de
los siguiente puntos:
Presión de los neumáticos
Los valores de la presión de inflado se indi-
can en la etiqueta adhesiva situada en la zo-
na posterior del marco de la puerta delantera
izquierda ››› fig. 226.
Una presión insuficiente o excesiva reduce
en gran medida la vida útil de los neumáticos
y repercute negativamente en el comporta-
miento de marcha del vehículo. La presión de
los neumáticos es de gran importancia, so-
bre todo si se circula a altas velocidades .
En función del vehículo, se puede adaptar la
presión de inflado de los neumáticos a me-
dia carga para aumentar el confort de marcha
(presión de inflado ). Cuando se circula con
la presión de inflado de confort, puede incre-
mentarse ligeramente el consumo de com-
bustible. La presión de los neumáticos se debe adap-
tar a la c

arga actual del vehículo. Si el ve-
hículo va a ir cargado al máximo, debe au-
mentar la presión de inflado al valor máximo
de carga indicado en la etiqueta adhesiva
››› fig. 226.
Al comprobar la presión de los neumáticos
no olvide verificar también la rueda de re-
puesto. Infle esta rueda siempre a la presión
máxima prevista para su vehículo.
En el caso de una rueda de emergencia mini-
mizada (125/70 R18), inflar a 4,2 bar de pre-
sión según se indica en la etiqueta de pre-
sión de los neumáticos ››› fig. 226.
Modo de conducir
La conducción rápida en las curvas, los ace-
lerones bruscos y los frenazos (chirridos de
los neumáticos) aumentan el desgaste de las
ruedas.
Equilibrado de las ruedas
Las ruedas de un vehículo nuevo están equi-
libradas. Sin embargo, diversas circunstan-
cias durante su uso generan desequilibrios
(excentricidad), que se manifiestan como vi-
braciones en el volante.
Como el desequilibrio implica también un
mayor desgaste de la dirección, la suspen-
sión y los neumáticos, habrá que equilibrar
las ruedas de nuevo. Además, la rueda debe »
313
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Consejos
volver a equilibrarse después de montar un
neumátic o nuev
o
y cada vez que se repare.
Fallos en la alineación de las ruedas
Si el tren de rodaje está mal ajustado, no só-
lo aumenta el desgaste de los neumáticos,
sino que se reduce también la seguridad en
la conducción. Si se constata que el desgaste
de los neumáticos es exagerado, se debería
revisar la alineación de las ruedas en un ser-
vicio oficial SEAT. ATENCIÓN
● Adapt e s

iempre la presión de los neumáti-
cos a la carga actual del vehículo.
● Un neumático con poca presión de aire tie-
ne que rea
lizar mucho más trabajo de flexión
cuando el vehículo está muy cargado o a al-
tas velocidades, por ello se calientan en exce-
so. Con ello podría desprenderse la banda de
rodadura, pudiendo incluso reventar el neu-
mático. ¡Peligro de accidente! Nota relativa al medio ambiente
Si la presión de los neumáticos es insuficien-
te, aument a el

consumo de combustible. Indicadores de desgaste
Fig. 227
Perfil del neumático: indicadores de
de sg
a

ste. Los indicadores de desgaste sirven para
c
ompr
o

bar el desgaste de los neumáticos.
En el fondo de las acanaladuras de los neu-
máticos originales se encuentran, ordenados
transversalmente con respecto a la dirección
de marcha, “indicadores de desgaste” de 1,6
mm de profundidad. Dependiendo del fabri-
cante, en la banda de rodadura hay entre 6 y
8 indicadores de desgaste repartidos unifor-
memente. En los flancos del neumático hay
marcas que indican cuál es la ubicación de
los indicadores de desgaste (p. ej., las letras
“TWI” o símbolos de forma triangular).
Si el perfil es de 1,6 mm, midiendo desde el
fondo de las acanaladuras que hay al lado de
los indicadores de desgaste, el neumático ha
alcanzado el límite de profundidad mínimo autorizado. (En otros países pueden regir
otros

valores.) ATENCIÓN
Los neumáticos se deberán cambiar, a más
tar d

ar, cuando se hayan desgastado los indi-
cadores de desgaste. De lo contrario existe
peligro de accidente.
● Es especial cuando se circula en condicio-
nes met
eorológicas adversas, como lluvia y
heladas. Es importante que la profundidad
del dibujo de los neumáticos sea lo más gran-
de posible, y que sea aproximadamente igual
en los neumáticos del eje delantero y trasero.
● La poca seguridad de conducción debida a
una pr
ofundidad insuficiente del dibujo se
pone de manifiesto sobre todo en el manejo,
en el peligro de “aquaplaning” al pasar por
charcos profundos, al circular por curvas y en
el comportamiento de frenado.
● Si no se adapta la velocidad, se puede per-
der el contr
ol del vehículo.314

Ruedas
Intercambio de ruedas Fig. 228
Intercambio de ruedas. Para que las ruedas se desgasten de un mo-
do u
nif
orme, se r
ecomienda intercambiarlas
con regularidad según el esquema
››› fig. 228. Actuando de este modo se consi-
gue que la vida útil de todos los neumáticos
sea aproximadamente la misma.
Neumáticos nuevos o ruedas nuevas –
Para las 4 ruedas se deben utilizar siempre
neumátic os

del mismo tipo, tamaño (perí-
metro de la rueda) y, de ser posible, que
tengan el mismo dibujo.
– A ser posible, no sustituya sólo una rueda
por eje, sino amb

as. –
No utilice nu
nca neumáticos cuyo tamaño
real sobrepase las medidas de los neumáti-
cos que han sido homologados por noso-
tros.
– Infórmese antes
de comprar neumáticos o
llantas nuevas en un servicio oficial SEAT si
desea equipar el vehículo con una combi-
nación de neumáticos y llantas diferente a
la que se ha montado en fábrica.
La estructura de los neumáticos y de las llan-
tas es muy importante. Los neumáticos y las
llantas homologados por SEAT se han dise-
ñado expresamente para el modelo de ve-
hículo del que se trata, por lo que contribu-
yen de un modo esencial a mantener la bue-
na estabilidad del vehículo en carretera y las
buenas propiedades de marcha ››› .
La s
dimen

siones de las combinaciones de
ruedas y neumáticos a emplear en su vehícu-
lo están especificadas en la documentación
adicional del vehículo (p. ej., certificado de
conformidad CEE o COC 1)
). La documentación
adicional del vehículo es la propia de cada
país.
Para seleccionar el neumático adecuado es
importante conocer los datos del mismo. En
los flancos del neumático puede leer la si-
guiente inscripción:
215/60 R16 95V Desglosado, esto significa lo siguiente:
215Anchura del neumático en mm
60Relación entre altura y anchura en %
RSigla distintiva de Radial
16Diámetro de la llanta en pulgadas
95Índice de carga
VÍndice de velocidad
La fecha de fabricación está indicada tam-
b ién en el

flanco del neumático (quizá sólo
en la parte interior):
DOT ... 2212 ...
significa, p. ej., que el neumático fue fabrica-
do la semana 22 del año 2012.
Pero tenga en cuenta que a pesar de que la
indicación del tamaño en los neumáticos sea
la misma, como por ejemplo, tamaño nomi-
nal 215/60 R16 95 V, la dimensión real de
los diferentes tipos de neumáticos puede va-
riar de estos tamaños nominales o puede di-
ferenciarse considerablemente de los contor-
nos del neumático. Por lo tanto, si compra
neumáticos nuevos debe asegurarse de que
las dimensiones reales de los mismos no
sean mayores a las dimensiones de los neu-
máticos homologados por nosotros. »1)
COC = certificate of conformity.
315
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Consejos
Si usted no se atiene a ello, existe el peligro
de que se v
e
a perjudicado el espacio necesa-
rio para las ruedas previsto al diseñar el ve-
hículo. Si las ruedas rozan con la carrocería,
en determinadas circunstancias los neumáti-
cos pueden dañarse, partes del tren de roda-
je y de la carrocería, así como conductos, por
lo que la seguridad de conducción puede ver-
se seriamente comprometida ››› .
C on neumátic
o

s homologados por SEAT es
seguro que las dimensiones reales se adap-
tan a su vehículo. Si usted quiere adquirir
otro tipo de neumáticos, debe pedir al ven-
dedor que le dé un certificado del fabricante
de los mismos del que se desprenda que
esos neumáticos son adecuados para su ve-
hículo. Guarde bien dicho certificado.
En caso de tener dudas con respecto a qué ti-
po de neumáticos pueden montarse sin pro-
blema en su vehículo, diríjase a su Servicio
Oficial SEAT.
Le recomendamos que lleve su vehículo a un
taller especializado para realizar todos los
trabajos relativos a las ruedas o los neumáti-
cos. Éste dispone de herramientas especia-
les y recambios necesarios, personal alta-
mente cualificado y está preparado para de-
sechar los neumáticos usados respetando el
medio ambiente. ATENCIÓN
● Asegúr e

se siempre de que los neumáticos
elegidos por usted tengan el paso necesario.
Los de repuesto no deben seleccionarse ex-
clusivamente por el tamaño nominal, ya que a
pesar de tener este mismo tamaño pueden
variar seriamente dependiendo del fabrican-
te. Un espacio de rueda no existente puede
deteriorar los neumáticos o el vehículo, y con
ello perjudicar la seguridad vial ¡Peligro de
accidente! Además, el permiso de circulación
de su vehículo puede perder su validez.
● Sólo en casos de emergencia, y conducien-
do con sum
a precaución, se podrán utilizar
neumáticos de más de 6 años de antigüedad.
● Si, posteriormente, se montan embellece-
dores
en las ruedas, asegúrese de que por los
mismos pueda entrar suficiente aire para la
refrigeración del sistema de frenos. Nota relativa al medio ambiente
Los neumáticos usados deben desecharse
conf orme a l

as normas vigentes. Aviso
● De be c

onsultarse en un Centro de Asisten-
cia SEAT la posibilidad de montar llantas o
neumáticos de un tamaño diferente a los
montados originalmente en SEAT, así como
cuáles son las combinaciones permitidas en-
tre los ejes anterior (eje 1) y posterior (eje 2).
● No utilice neumáticos usados cuyos “ante-
cedente
s” desconozca. ●
Por motiv o

s técnicos, normalmente no se
pueden utilizar las llantas de otros vehículos.
En ciertos casos, esto es incluso válido para
las llantas de un mismo modelo. Tornillos de la rueda
Las llantas y los
tornil
los de las ruedas han
sido diseñados para que formen parte de un
conjunto. Si se cambian las llantas que lleva
el vehículo por unas de otro tipo (p. ej., llan-
tas de aleación o las que se utilizan en las
ruedas con neumáticos de invierno), se de-
ben utilizar los tornillos de rueda con la lon-
gitud y forma de calota adecuadas. De ello
depende la fijación correcta de las ruedas y
el funcionamiento del sistema de frenos.
Los tornillos de rueda deberán estar limpios
y poderse enroscar con facilidad.
Para aflojar los tornillos antirrobo de las rue-
das* se necesita un adaptador especial
›››  pág. 56.
316

Ruedas
Sistemas de control de neumá-
tic o
s
Intr
oducción ATENCIÓN
Un manejo inapropiado de las ruedas y los
neumático s

puede provocar pérdidas repenti-
nas de presión en los neumáticos, que se
desprenda la banda de rodadura o incluso
que reviente un neumático.
● Compruebe la presión de inflado de los
neumáticos
con regularidad y mantenga
siempre el valor de la presión de inflado indi-
cado. Si la presión del neumático es demasia-
do baja, éste podría calentarse en exceso pro-
vocando un desprendimiento de la banda de
rodadura y llegando incluso a reventar.
● Con los neumáticos en frío, deberá mante-
nerse siempr
e la presión indicada en el adhe-
sivo ››› pág. 325.
● Compruebe con regularidad la presión de
inflado c
on los neumáticos en frío. Si es nece-
sario, ajuste la presión de los neumáticos
montados con los neumáticos en frío.
● Verifique con regularidad que los neumáti-
cos
no presenten signos de desgaste o estén
dañados.
● No exceda nunca la velocidad y la carga
máxima permitid
a para el tipo de neumáticos
de su vehículo. Nota relativa al medio ambiente
Si la presión de los neumáticos es insuficien-
te, aument a el

consumo de combustible y el
desgaste de los mismos. Aviso
● Cuando se c onduc

e por primera vez con
neumáticos nuevos a una velocidad elevada,
se pueden dilatar ligeramente y con ello pue-
de que se produzca un aviso de presión del
aire.
● Sustituya los neumáticos usados sólo por
neumáticos
autorizados por SEAT para el co-
rrespondiente tipo de vehículo.
● No confíe exclusivamente en el sistema de
contro
l de los neumáticos. Controle los neu-
máticos con regularidad para asegurarse de
que la presión de inflado es la correcta y de
que los neumáticos no presentan daños como
pinchazos, cortes, desgarres y abolladuras.
Extraiga posibles objetos del neumático,
siempre y cuando no perforen el mismo. Testigo para indicar el control de los
neumátic
o
s Si se ilumina

La presión del neumático de una o
más ruedas ha disminuido claramen-
te en comparación con la presión del
neumático ajustada por el conductor
o el neumático tiene un daño estruc-
tural.
Adicionalmente se puede oír una señal acústica de avi-
so y se puede ver un mensaje de texto en la pantalla del
cuadro de instrumentos.
¡Deténgase! ¡Reduzca de inmediato la velocidad! Tan
pronto como sea posible y seguro, detenga el vehículo.
¡Evite las maniobras y frenadas bruscas! Compruebe to-
dos los neumáticos y todas las presiones de inflado.
Sustituya los neumáticos dañados. Si parpadea

Anomalía en el sistema
El testigo de control parpadea aproximadamente 1 mi-
nuto y a continuación se ilumina de forma permanente.
En caso de presión de inflado correcta, desconectar y
volver a conectar el encendido. Si el testigo de control
sigue encendido, es posible calibrar el indicador de con-
trol de los neumáticos. Encargue a un taller especializa-
do que revise el sistema.
Al conectar el encendido se iluminan durante
u
no s

segundos algunos testigos de adver-
tencia y de control mientras se realiza una »
317
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Consejos
verificación del funcionamiento. Se apagan
tr an
s
curridos unos segundos. ATENCIÓN
Si los neumáticos están inflados a distintas
pre s

iones, o a una presión demasiado baja,
puede estropearse algún neumático, y se
puede perder el control sobre el vehículo, lo
que podría ocasionar un accidente grave e in-
cluso mortal.
● Si se ilumina el testigo , deténga
se inme-
diatamente y compruebe los neumáticos.
● Si los neumáticos están inflados a distintas
pres
iones, o a una presión demasiado baja,
se puede incrementar el desgaste de los neu-
máticos, empeorar la estabilidad del vehículo
y prolongar la distancia de frenado.
● Si los neumáticos están inflados a distintas
pres
iones, o a una presión demasiado baja,
puede estropearse algún neumático, llegando
a reventar y haciendo que se pierda el control
sobre el vehículo.
● El conductor es responsable de que todos
los neumátic
os del vehículo estén inflados a
la presión correcta. La presión de inflado re-
comendada viene indicada en un adhesivo
››› pág. 325.
● El sistema de control de los neumáticos só-
lo func
iona correctamente si todos los neu-
máticos en frío se encuentran a la presión co-
rrecta.
● No llevar los neumáticos a la presión co-
rrecta p
uede dañarlos y ocasionar un acci-
dente. Asegúrese de que la presión de inflado de todos los neumáticos se corresponda
siempr
e c

on la carga del vehículo.
● Antes de emprender un viaje, infle siempre
los neumátic
os a la presión correcta.
● Los neumáticos con presión insuficiente se
ven sometidos
a mayor trabajo de flexión.
Con ello el neumático podría calentarse en
exceso provocando un desprendimiento de la
banda de rodadura y llegando incluso a re-
ventar.
● A alta velocidad y con el vehículo sobrecar-
gado
, los neumáticos podrían calentarse tan-
to que podrían reventar, pudiendo perder el
control sobre el vehículo.
● Una presión excesiva o demasiado baja re-
duce la
vida útil del neumático, empeorando
además el comportamiento dinámico del ve-
hículo.
● Si el neumático no se ha pinchado y no es
impres
cindible cambiarlo de inmediato, con-
duzca hacia el taller especializado más próxi-
mo a baja velocidad y haga verificar y corregir
la presión de inflado. ATENCIÓN
Tenga en cuenta las advertencias de seguri-
da d ›

›› en Testigos de control y de adver-
tenc i
a de la pág. 114. Aviso
● Si con el enc

endido conectado se detecta
una presión de inflado demasiado baja, se oi- rá un aviso acústico. En caso de fallo del sis-
tem
a se o

ye una señal acústica.
● Conducir por vías sin asfaltar durante un
larg
o período de tiempo o conducir de forma
deportiva puede desactivar temporalmente el
TPMS. El testigo de control muestra un fallo,
pero desaparece cuando las condiciones de la
vía o la forma de conducir cambian. Indicador de control de los neumáti-
co
s Fig. 229
Cuadro de instrumentos: aviso de
pér did
a de pr

esión de los neumáticos. El indicador de control de los neumáticos
c
omp
ar

a las vueltas y, con ello, la superficie
de rodadura de cada rueda con ayuda de los
sensores del ABS. Si cambia el perímetro de
rodadura de una o más ruedas, el indicador
de control de los neumáticos lo señala en el
cuadro de instrumentos a través del testigo y
un aviso al conductor ››› fig. 229. Siempre y
318
