2016 Peugeot Expert VU stop start

265
Expert_cs_Chap07_info-pratiques_ed01-2016
Palivová nádrž
Otevírání
Pokud je Vaše vozidlo vybaveno
systémem Stop & Start, nikdy
nedoplňujte palivo, když je motor
v režimu STOP; vždy bezpodmínečně
vypněte zapalování buď klíčkem nebo
tlačítkem „START/STOP“ (se systémem
Odemykání a startování bez klíčku).
F

P

ovinně zastavte motor.
F

P

okud je Vaše vozidlo vybaveno systémem
Odemykání a startování bez klíčku,
odemkněte jej.
F

O

tevřete dvířka nádrže.
Tankování
Aby mohlo být doplnění paliva zaregistrováno
měřičem, musí být jeho množství větší než
8
litrů.
Otevření uzávěru může být doprovázeno
zvukem nasátí vzduchu. Tento podtlak je
normální a je způsoben těsností palivového
okruhu. F

O
dšroubujte a sejměte uzávěr a umístěte
jej na držák (nacházející se na dvířkách).
F

Z
asuňte pistoli do hrdla nádrže až na doraz
(přitom stlačte kovovou klapku A ).
F

N
ačerpejte palivo. Nepokračujte po třetím
vypnutí pistole, neboť by mohlo dojít
k
poruchám funkce.
F

V
raťte uzávěr zpět na místo a šroubováním
doprava ho uzavřete.
F

Z
atlačte na dvířka palivové nádrže
pro jejich uzavření (vozidlo musí být
odemknuté).
F

Z
jistěte, která z pistolí distribuuje palivo
určené pro motor Vašeho vozidla (správný
typ paliva připomíná štítek nalepený na
d ví ř kác h).
Objem nádrže: přibližně 69
litrů.
F
P
okud je Vaše vozidlo vybaveno
jednoduchým klíčem, zasuňte jej do zámku
uzávěru a pootočte směrem doleva.
7
Praktick

276
Expert_cs_Chap07_info-pratiques_ed01-2016
Kapota motoruOtevíráníZavírání
F Vyjměte vzpěru ze zajišťovacího zářezu.
F Z acvakněte vzpěru zpět do jejího uložení.
F

S
klopte kapotu a těsně před zavřením ji
pusťte.
F

P
řitažením kapoty ověř te, že je dobře
zajištěná.
F

V
ycvakněte vzpěru z jejího uložení
a umístěte ji do zářezu pro zajištění kapoty
v otevřené poloze.
Při silném větru kapotu neotevírejte.
Když je motor zahřátý, manipulujte
s venkovním ovladačem a vzpěrou
kapoty opatrně (nebezpečí popálení).
Aby nedošlo k poškození elektrických
komponentů vozidla, je výslovně
zakázáno
provádět mytí motorového
prostoru vysokotlakým proudem vody. Ventilátor chlazení se může
rozběhnout i po vypnutí motoru:
dejte pozor na předměty či oděvy,
které by mohly být zachyceny vr tulí.
F

N

adzdvihněte ovladač a poté zvedněte
kapotu.
F

O

tevřete dveře.
F

P

řitáhněte směrem k sobě ovladač
umístěný ve spodní části dveřního rámu.
Před jakýmkoliv zásahem pod kapotou
deaktivujte systém Stop & Start, aby
nedošlo ke zranění způsobenému
automatickým spuštěním motoru
režimem START.
Praktick

278
Expert_cs_Chap07_info-pratiques_ed01-2016
Kontrola množství náplní
Při práci pod kapotou motoru buďte velmi opatrní, protože některé části motoru mohou být velmi horké (nebezpečí popálení) a ventilátor se
může kdykoliv rozeběhnout (i při vypnutém zapalování).
Množství motorového oleje
Kontrola se provádí buď při zapnutí
zapalování prostřednictvím ukazatele
množství oleje na přístrojové desce,
pro vozidla vybavená elektrickou
měrkou, nebo ruční měrkou.Kontrola pomocí ruční měrky
Umístění ruční měrky je znázorněno na
příslušném schématu motorového prostoru.
F
U
chopte měrku za její barevně označený
konec a úplně ji vytáhněte.
F

O
sušte tyčku pomocí čistého hadru
nepouštějícího vlákna.
F

Z
asuňte měrku zpět na její místo až na
doraz a znovu ji vytáhněte, abyste se
podívali na olejovou stopu: hladina oleje se
musí nacházet mezi značkami A a B .
Pravidelně provádějte kontrolu výšky hladiny náplní v souladu s dokumentem Plán údržby od výrobce. V případě potřeby kapalinu doplňte, pokud není výslovně uvedeno jinak.
V případě velkého úbytku kapaliny nechte příslušný okruh prověřit v servisu sítě PEUGEOT nebo v jiném odborném servisu.
A = MA XI
Pro věrohodnost výsledku měření musí být
Vaše vozidlo odstaveno na vodorovném
podkladu, s motorem vypnutým po dobu
alespoň 30 minut.
Doplňování oleje mezi dvěma pravidelnými
prohlídkami (nebo výměnami oleje) je normální.
Společnost PEUGEOT doporučuje provádět
kontrolu oleje a případně jeho doplnění po
každých 5000 ujetých km. B = MINI
Pokud zjistíte, že se hladina nachází nad
značkou A nebo pod značkou B, nestartujte
motor .
-

P

okud je překročeno množství MAXI
(riziko poškození motoru), obraťte se na
servis sítě PEUGEOT nebo na jiný odborný
servis.
-

P

okud není dosaženo množství MINI , je
nutné motorový olej doplnit.
Praktick

281
Expert_cs_Chap07_info-pratiques_ed01-2016
Kontroly
Autobaterie 12 V
Autobaterie je bezúdržbového typu.I tak je však třeba pravidelně
kontrolovat dotažení šroubových svorek
(u verzí bez svorek s rychloupínáním) a
čistotu připojovacích míst.
Intervaly výměny těchto prvků
naleznete v dokumentu Plán údržby
od výrobce.
Vzduchový a pylový filtr
Olejový filtr vyměňujte při každé
výměně motorového oleje.
Intervaly výměny tohoto prvku
naleznete v dokumentu Plán údržby
od výrobce.
Olejový filtr
Filtr pevných částic (naftový motor)
Dočasné rozsvícení této kontrolky
a zobrazení hlášení na vícefunkční
obrazovce signalizují počátek stavu
zanesení filtru pevných částic.
Jakmile to dopravní situace umožní,
regenerujte filtr jízdou rychlostí alespoň
60 km/h, a to až do zhasnutí kontrolky.
Jestliže kontrolka nadále svítí, znamená
to nedostatečné množství aditiva do
n af t y.
Více informací o Kontrolách množství
náplní naleznete v příslušné rubrice.
U nového vozidla se mohou první
regenerace filtru projevit zápachem
„spáleniny“, což je normální.
Po delší jízdě vozidla velmi nízkou
rychlostí nebo chodu motoru na
volnoběh je možno ve výjimečných
případech při akceleraci zpozorovat
emise vodních par z výfuku. Nemají
vliv na chování vozidla ani na životní
prostředí.
Není-li výslovně uvedeno jinak, kontrolujte tyto prvky v souladu s pokyny v dokumentu Plán údržby
od výrobce a v závislosti na typu motoru Vašeho vozidla.
Případně svěř te provedení kontrol servisu sítě PEUGEOT nebo jinému odbornému servisu.
Více informací a doporučení pro opatření před
jakýmkoliv zásahem na Autobaterii
12 V
naleznete v příslušné rubrice. Vyžadují-li to podmínky v daném prostředí
(vysoká prašnost, ...) a provozní podmínky
vozidla ( jízdy po městě, ...), vyměňujte je
případně dvakrát častěji
.
Zanesený pylový filtr může způsobit
snížení účinnosti klimatizace a být příčinou
nepříjemných pachů.
Verze vozidel vybavené systémem
Stop & Start pracují s olověnou
autobaterií 12 V se specifickou
technologií a

charakteristikami.
Její výměna smí být prováděna pouze
v servisu sítě PEUGEOT nebo v jiném
odborném servisu.
7
Praktick

285
Expert_cs_Chap07_info-pratiques_ed01-2016
Doporučení pro skladování
Láhve s AdBlue® neskladujte ve vozidle.
AdBlue
® zamrzá při teplotě nižší než -11 °C
a jeho kvalita se zhoršuje při teplotě vyšší
než 25 °C. Láhve je doporučeno skladovat
na chladném místě a ve stínu, mimo přímé
sluneční záření.
Za takových podmínek lze kapalinu skladovat
nejméně 1 rok.
Kapalinu, která zamrzla, lze použít po jejím
rozmrznutí při teplotě okolního prostředí.
Postup
Před doplňováním se ujistěte, že vozidlo stojí
na plochém a vodorovném podkladu.
F

V
ypněte zapalování a vytáhněte klíč ze
spínací skřínky nebo stiskněte tlačítko
START/STOP ( je-li jím vozidlo vybaveno)
pro vypnutí motoru.
F

P
ro přístup k nádržce s AdBlue
® otevřete
přední levé dveře.
F

S

podem vytáhněte černou krytku. F

P
ootočte modrým uzávěrem o šestinu
otáčky proti směru pohybu hodinových
ručiček.
F
V
ytáhněte uzávěr směrem nahoru.
Láhve od AdBlue
® nevyhazujte do
běžného domácího odpadu. Použijte
kontejnery vyhrazené k tomuto účelu nebo
láhve odevzdejte pracovníkům servisu.
V zimním období ověř te, že je
teplota vozidla vyšší než -11 °C, jinak
nebude možno AdBlue
®, které při této
teplotě zamrzá, přelít do nádržky.
Aby bylo možno provést doplnění,
zaparkujte vozidlo na několik hodin do
temperovaného prostoru.
7
Praktick

321
Expert_cs_Chap08_En-cas-de-panne_ed01-2016
Autobaterie 12 VAkumulátor se nachází v motorovém prostoru.
F O tevřete kapotu pomocí vnitřní a poté
vnější páčky.
F

U
pevněte vzpěru kapoty.
Přístup k akumulátoru
Pracovní postup pro startování motoru
pomocí jiné autobaterie nebo pro dobití vybité
autobaterie.
Všeobecné informace
Startovací olověná autobaterie
Před manipulací s autobaterií si chraňte
oči a obličej.
Veškeré manipulace s autobaterií smějí
být prováděny pouze ve větraném
prostředí, kde se nenachází otevřený
oheň nebo zdroj jiskření, aby se
předešlo jakémukoliv riziku výbuchu
nebo požáru.
Po skončení práce si umyjte ruce.
Verze vozidel vybavené systémem
Stop

& Start pracují s olověnou
autobaterií 12 V se specifickou
technologií a charakteristikami.
Její výměna smí být prováděna pouze
v servisu sítě PEUGEOT nebo v jiném
odborném servisu. U vozidla s automatickou převodovkou
se nikdy nepokoušejte nastartovat
motor tlačením vozidla.
Autobaterie obsahují jedovaté látky,
jako například kyselinu sírovou a olovo.
Musejí být likvidovány v souladu
s

platnými předpisy a v žádném případě
nesmějí být odhazovány do běžného
domovního odpadu.
Odneste použité elektrické články
a

autobaterie do příslušného sběrného
střediska.
Více informací o Kapotě a
o Motoru
naleznete v příslušné(ých)
kapitole(ách).
F

P
okud je jím Vaše vozidlo vybaveno,
sejměte plastový kryt pro zpřístupnění
svorky (+).
Svorka (-) akumulátoru není přístupná.
Odloučený kostřicí bod je připraven v přední
části vozidla.
8
Porucha na cestě

322
Expert_cs_Chap08_En-cas-de-panne_ed01-2016
Startování pomocí jiné
autobaterie
Nikdy nestartujte motor připojením
nabíječky autobaterií.
Nikdy nepoužívejte booster autobaterií
s napětím 24 V nebo vyšším.
Předem ověř te, zda má pomocná
autobaterie jmenovité napětí 12 V
a
kapacitu minimálně stejnou jako
vybitá autobaterie.
Obě vozidla se nesmějí dotýkat.
Vypněte všechny elektrické spotřebiče
v obou vozech (autorádio, stěrače,
světla, ...).
Dbejte na to, aby startovací kabely
neprocházely v blízkosti pohyblivých
dílů motoru (ventilátor, řemen, ...).
Neodpojujte svorku kladného pólu (+) za
chodu motoru. F

Z
dvihněte plastový kryt svorky kladného pólu
(+) ( je-li jím vozidlo vybaveno).
F

P
řipojte jeden konec červeného kabelu ke
svorce kladného pólu (+) vybité autobaterie
A
(v místě zahnuté kovové části), poté druhý
konec ke svorce (+) pomocné autobaterie B
nebo boosteru.
F

P
řipojte jeden konec zeleného nebo
černého kabelu ke svorce záporného pólu (-)
pomocné autobaterie B nebo boosteru (nebo
ke kostřicímu bodu pomáhajícího vozidla).
F

P
řipojte druhý konec zeleného nebo černého
kabelu ke kostřicímu bodu C startovaného
vozidla.
F

N
astartujte motor pomáhajícího vozidla
a
nechte jej běžet po dobu několika minut.
F

N
astartujte motor porouchaného vozidla
a
nechte jej běžet.
Pokud motor nenastartuje ihned, vypněte
zapalování a před dalším pokusem
o
nastartování chvíli vyčkejte.
Pokud je autobaterie Vašeho vozidla vybitá, je
možno motor nastartovat náhradním způsobem
pomocí jiné autobaterie (externí nebo z jiného
vozidla) a startovacích kabelů nebo pomocí
jednorázového zdroje (boosteru).
Některé funkce, mezi nimi i systém
Stop & Start, nejsou k dispozici, pokud
úroveň nabití autobaterie nedosahuje
dostatečné hodnoty.
F

V
yčkejte na návrat na volnoběžné otáčky,
poté odpojte pomocné kabely v opačném
pořadí než při připojování.
F
U
místěte zpět plastový kryt svorky
kladného pólu (+), je-li jím Vaše vozidlo
vybaveno.
F
N
echte běžet motor, za jízdy nebo při
stojícím vozidle, po dobu minimálně
30 minut, aby se autobaterie dostatečně
nabila.
Porucha na cestě

323
Expert_cs_Chap08_En-cas-de-panne_ed01-2016
Pro uchování optimální životnosti autobaterie je
nezbytné udržovat dostatečnou hodnotu jejího
nabití.
V některých případech může být nezbytné
autobaterii dobít:
-
p
okud jezdíte převážně na krátké
vzdálenosti,
-

p
okud předpokládáte dlouhodobé
odstavení vozidla (několik týdnů).
Obraťte se na servis sítě PEUGEOT nebo na
jiný odborný servis.

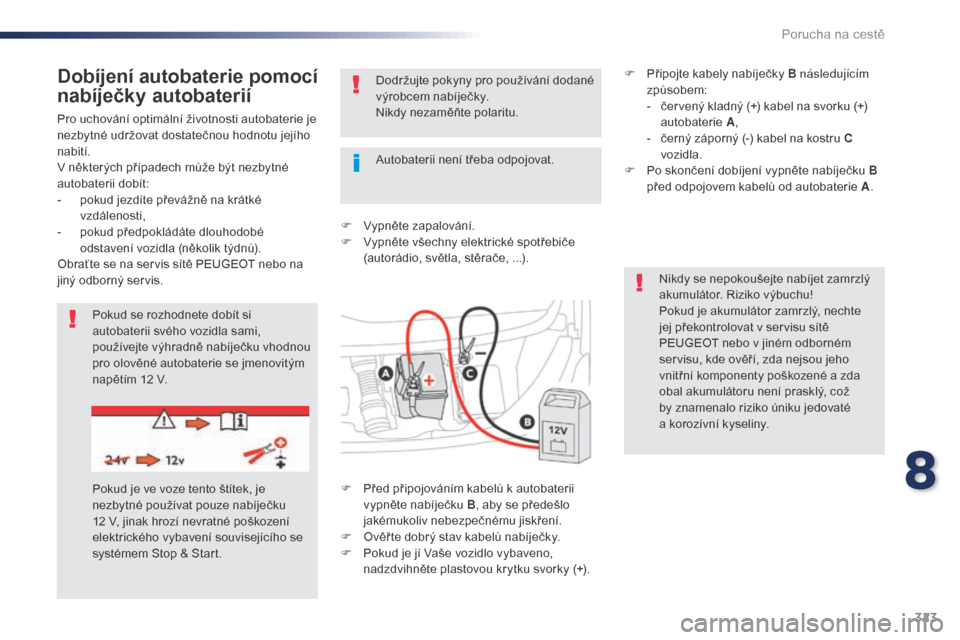

Dobíjení autobaterie pomocí
nabíječky autobaterií
F Vypněte zapalování.
F V ypněte všechny elektrické spotřebiče
(autorádio, světla, stěrače, ...).
Pokud se rozhodnete dobít si
autobaterii svého vozidla sami,
používejte výhradně nabíječku vhodnou
pro olověné autobaterie se jmenovitým
napětím 12 V. Dodržujte pokyny pro používání dodané
výrobcem nabíječky.
Nikdy nezaměňte polaritu.
Nikdy se nepokoušejte nabíjet zamrzlý
akumulátor. Riziko výbuchu!
Pokud je akumulátor zamrzlý, nechte
jej překontrolovat v servisu sítě
PEUGEOT nebo v jiném odborném
servisu, kde ověří, zda nejsou jeho
vnitřní komponenty poškozené a zda
obal akumulátoru není prasklý, což
by znamenalo riziko úniku jedovaté
a
korozívní kyseliny.
Pokud je ve voze tento štítek, je
nezbytné používat pouze nabíječku
12 V, jinak hrozí nevratné poškození
elektrického vybavení souvisejícího se
systémem Stop & Start. Autobaterii není třeba odpojovat.
F
P
řed připojováním kabelů k autobaterii
vypněte nabíječku B, aby se předešlo
jakémukoliv nebezpečnému jiskření.
F

O
věř te dobrý stav kabelů nabíječky.
F

P
okud je jí Vaše vozidlo vybaveno,
nadzdvihněte plastovou krytku svorky (+). F

P
řipojte kabely nabíječky B následujícím
způsobem:
-
č
ervený kladný (+) kabel na svorku (+)
autobaterie A,
-
č
erný záporný (-) kabel na kostru C
vozidla.
F
P
o skončení dobíjení vypněte nabíječku B
před odpojovem kabelů od autobaterie A .
8
Porucha na cestě
