2016 Peugeot 508 RXH display

18
508_nl_Chap01_instrument-bord_ed01-2016
Verklikkerlampjes uitgeschakelde functies
De volgende verklikkerlampjes geven aan dat de desbetreffende functie handmatig is uitgeschakeld.
Soms klinkt er ook een geluidssignaal en verschijnt er een melding op het display van het instrumentenpaneel.Controlelampje StatusOorzaak Acties
/ Opmerkingen
Passagiersairbag permanent, op
het display van de
verklikkerlampjes voor
de veiligheidsgordels
en de airbag vóór aan
passagierszijde. De schakelaar in het dashboardkastje
staat in de stand "
OFF".
De airbag vóór aan passagierszijde is
uitgeschakeld.
U kunt een kinderzitje met de "rug
in de rijrichting" plaatsen, behalve
in het geval van een storing in
het airbagsysteem (brandend
verklikkerlampje Airbags). Zet de schakelaar in de stand "
ON" om de airbag vóór
aan passagierszijde in te schakelen.
Bevestig in dit geval op deze zitplaats geen kinderzitje
met de "rug in de rijrichting".
Elektronisch
stabiliteitsprogramma
(ESP


/ASR)permanent. De toets is ingedrukt en het
verklikkerlampje brandt.
De functie ESP/ASR is uitgeschakeld.
ESP: dynamische stabiliteitscontrole.
ASR: antislipregeling.Druk op de toets om de functie ESP/ASR in te schakelen. Het
verklikkerlampje dooft.
De functie ESP/ASR wordt automatisch ingeschakeld als de
motor wordt gestart.
Na uitschakelen van het systeem wordt het automatisch opnieuw
ingeschakeld bij snelheden hoger dan ongeveer 50 km/h.
Raadpleeg de desbetreffende rubriek voor meer informatie over
het ESP-systeem (ESP/ASR).
Instrumentenpaneel

19
508_nl_Chap01_instrument-bord_ed01-2016

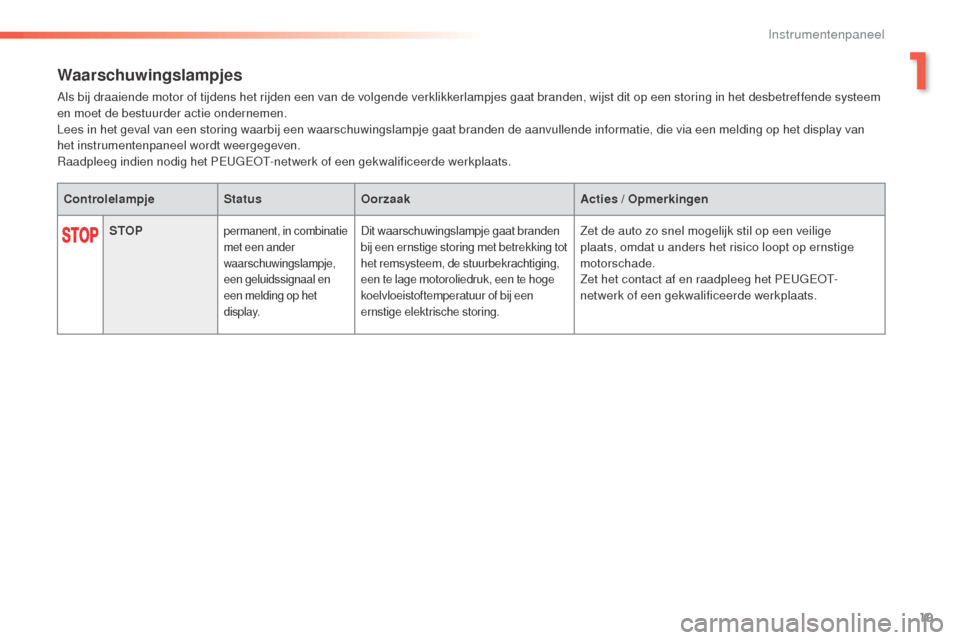

Waarschuwingslampjes
Als bij draaiende motor of tijdens het rijden een van de volgende verklikkerlampjes gaat branden, wijst dit op een storing in het desbetreffende systeem
en moet de bestuurder actie ondernemen.
Lees in het geval van een storing waarbij een waarschuwingslampje gaat branden de aanvullende informatie, die via een melding op het display van
het instrumentenpaneel wordt weergegeven.
Raadpleeg indien nodig het PEUGEOT-netwerk of een gekwalificeerde werkplaats.Controlelampje StatusOorzaak Acties
/ Opmerkingen
STOP
permanent, in combinatie
met een ander
waarschuwingslampje,
een geluidssignaal en
een melding op het
display.Dit waarschuwingslampje gaat branden
bij een ernstige storing met betrekking tot
het remsysteem, de stuurbekrachtiging,
een te lage motoroliedruk, een te hoge
koelvloeistoftemperatuur of bij een
ernstige elektrische storing.Zet de auto zo snel mogelijk stil op een veilige
plaats, omdat u anders het risico loopt op ernstige
motorschade.
Zet het contact af en raadpleeg het PEUGEOT-
netwerk of een gekwalificeerde werkplaats.
1
Instrumentenpaneel

24
508_nl_Chap01_instrument-bord_ed01-2016
Pictogram in het display
van het instrumentenpaneelStatus Oorzaak Acties / Opmerkingen
Additief AdBlue
®
(BlueHDi-
dieselmotor)permanent zodra het contact
is aangezet, in combinatie
met een geluidssignaal en
een melding van het aantal
kilometers dat u nog kunt
rijden.De actieradius ligt tussen de 600 en
2400 km. Laat het AdBlue®-reservoir snel bijvullen: neem
contact op met het PEUGEOT-netwerk of een
gekwalificeerde werkplaats of vul zelf het reservoir bij.
+
knippert, in combinatie
met het branden van het
verklikkerlampje SERVICE,
een geluidssignaal en een
melding van het aantal
kilometers dat u nog kunt
rijden.De actieradius ligt tussen de 0 en
600 km. Laat het AdBlue®-reservoir zo snel mogelijk bijvullen
om storingen te voorkomen : neem contact op
met het PEUGEOT-netwerk of een gekwalificeerde
werkplaats of vul zelf het reservoir bij.
knippert, in combinatie
met het branden van
het verklikkerlampje
SERVICE, een
geluidssignaal en een
melding dat starten
niet is toegestaan. Het AdBlue
®-reservoir is leeg:
het starten van de motor wordt
geblokkeerd door het wettelijk
verplichte startblokkeringssysteem. Om de motor te kunnen starten moet
u het AdBlue®-
reservoir (laten) bijvullen: neem contact op met het
PEUGEOT-netwerk of een gekwalificeerde werkplaats
of vul zelf het reservoir bij.
U moet het additiefreservoir bijvullen met minimaal
3,8 liter AdBlue
®.
Raadpleeg voor het bijvullen of voor meer informatie over het additief AdBlue
® de desbetreffende rubriek.
Instrumentenpaneel

25
508_nl_Chap01_instrument-bord_ed01-2016
Pictogram in het display
van het instrumentenpaneelStatus Oorzaak Acties / Opmerkingen
+
+

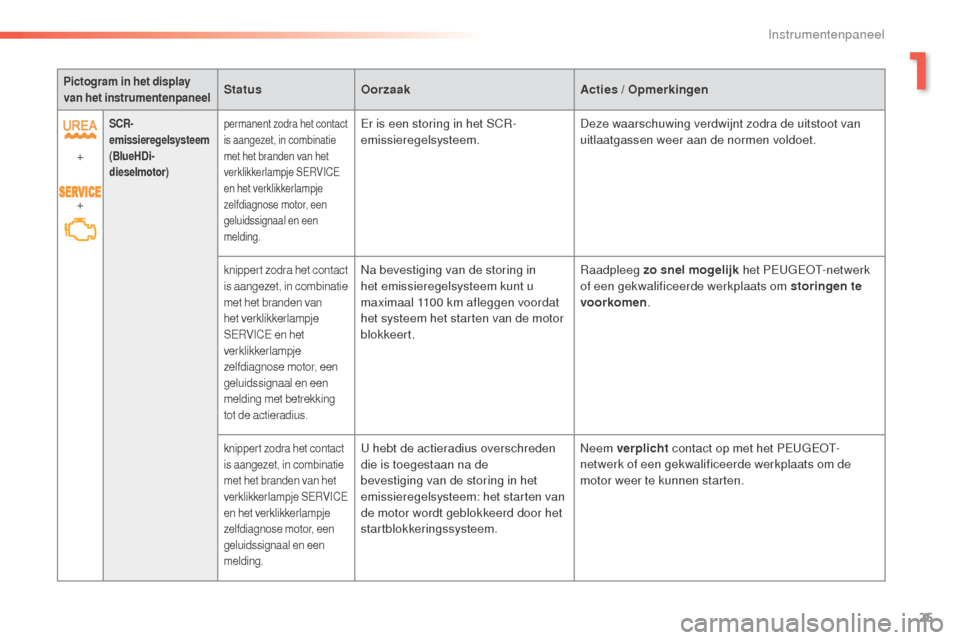

SCR-
emissieregelsysteem
(BlueHDi-
dieselmotor) permanent zodra het contact
is aangezet, in combinatie
met het branden van het
verklikkerlampje SERVICE
en het verklikkerlampje
zelfdiagnose motor, een
geluidssignaal en een
melding.Er is een storing in het SCR-
emissieregelsysteem.
Deze waarschuwing verdwijnt zodra de uitstoot van
uitlaatgassen weer aan de normen voldoet.
knippert zodra het contact
is aangezet, in combinatie
met het branden van
het verklikkerlampje
SERVICE en het
verklikkerlampje
zelfdiagnose motor, een
geluidssignaal en een
melding met betrekking
tot de actieradius.Na bevestiging van de storing in
het emissieregelsysteem kunt u
maximaal 1100 km afleggen voordat
het systeem het starten van de motor
blokkeert.Raadpleeg zo snel mogelijk het PEUGEOT-netwerk
of een gekwalificeerde werkplaats om storingen te
voorkomen
.
knippert zodra het contact
is aangezet, in combinatie
met het branden van het
verklikkerlampje SERVICE
en het verklikkerlampje
zelfdiagnose motor, een
geluidssignaal en een
melding.U hebt de actieradius overschreden
die is toegestaan na de
bevestiging van de storing in het
emissieregelsysteem: het starten van
de motor wordt geblokkeerd door het
startblokkeringssysteem. Neem verplicht
contact op met het PEUGEOT-
netwerk of een gekwalificeerde werkplaats om de
motor weer te kunnen starten.
1
Instrumentenpaneel

26
508_nl_Chap01_instrument-bord_ed01-2016
Pictogram in het display
van het instrumentenpaneelStatus Oorzaak Acties / Opmerkingen
Motoroliedruk permanent. Er is een storing in de motorsmering. Zet de auto zo snel mogelijk stil op een veilige plaats.
Parkeer de auto, zet het contact af en raadpleeg
het PEUGEOT-netwerk of een gekwalificeerde
werkplaats.
Laadstroom
accu permanent.
Er is een storing in het laadstroomcircuit
van de accu (vervuilde of losgeraakte
accuklemmen, aandrijfriem dynamo
ontspannen of gebroken...). Het lampje moet bij het starten van de motor uitgaan.
Raadpleeg het PEUGEOT-netwerk of een
gekwalificeerde werkplaats als dit niet het geval is.
Een of meer
portier en
geopend
permanent, in combinatie
met een melding die het
desbetreffende carrosseriedeel
aangeeft, bij een snelheid lager
dan 10 km/h.Een portier of de achterklep is niet
goed gesloten. Sluit het desbetreffende carrosseriedeel.
permanent, in combinatie
met een melding die
het desbetreffende
carrosseriedeel aangeeft en
een geluidssignaal, bij een
snelheid hoger dan 10 km/h.
Instrumentenpaneel

28
508_nl_Chap01_instrument-bord_ed01-2016
1
2
2
2
2
3
3
3
3
3
3
3
Display van het instrumentenpaneel
Gebruik, als de auto stilstaat, de linker
rolknop van het stuur wiel om door de menu's
te scrollen en de parameters van de auto in te
stellen (comfort- en rijsystemen, ...).
-

I
ndrukken: toegang tot het Hoofdmenu ,
bevestigen van uw keuze.
-

D
raaien (buiten menu om): scrollen door de
diverse beschikbare actieve functies.
-

D
raaien (in het menu): verplaatsen naar
boven of naar beneden in het menu.
Hoofdmenu*
Parameters van de auto Display instellen
Voorverwarming


/ voorventilatie
Instel. bestuurdersplaats
Toegang tot de autoAlleen ontgrendelen kofferdeksel
Hulp bij het rijden Geprogrammeerde snelheden
Ruitenw. aan bij achteruit
Automatische parkeerrem
Verlichting Instapverlichting
Follow-me-home verlichting
Bochtverlichting Instellingen Keuze van de kleurstelling
Keuze van de taal
Keuze van de eenheden
Ver br uik
1
2
2
2
3
3
1
2
* Volgens uitvoering. Temperatuur
Instrumentenpaneel

29
508_nl_Chap01_instrument-bord_ed01-2016
Kilometerteller
Op het display wordt in het gedeelte A de
totale kilometerstand en in het gedeelte B de
dagteller weergegeven.
Nulstelling dagteller
Druk, als de dagteller wordt weergegeven,
enkele seconden op de knop.
Meters
Kilometerteller en dagtellerVoor reizen in het buitenland kan
de eenheid van de afstand worden
aangepast: de snelheid moet namelijk
worden weergegeven in de officiële
eenheid van het land (km of mijl). De
eenheid kan bij stilstaande auto worden
gewijzigd via het configuratiemenu van
het display.
1
Instrumentenpaneel

30
508_nl_Chap01_instrument-bord_ed01-2016
Koelvloeistoftemperatuurmeter
Als bij draaiende motor de wijzer zich
bevindt in:
-
zone A, is de temperatuur in orde,
-
zone B, is de temperatuur te hoog. Het
waarschuwingslampje STOP gaat branden,
in combinatie met een geluidssignaal
en een melding op het display van het
instrumentenpaneel.
Stop zo snel mogelijk op een veilige plaats.
Wacht enkele minuten voordat u de motor
afzet.
Raadpleeg het PEUGEOT-netwerk of een
gekwalificeerde werkplaats. De temperatuur en de druk in het koelcircuit
beginnen na enkele minuten rijden te stijgen.
Om koelvloeistof bij te vullen:
F

w
acht tot de motor is afgekoeld,
F
d
raai de dop twee omwentelingen los om
de druk te laten dalen,
F
v
erwijder vervolgens de dop,
F
v
ul bij tot aan het merkteken "MA XI".
Deze geeft bij aangezet contact en tijdens het
rijden de temperatuur van de motorolie aan.
Als de wijzer in gebied C staat, is de
temperatuur in orde.
Als de wijzer in gebied D staat, is de
temperatuur te hoog.
Verlaag de rijsnelheid om de temperatuur
te verlagen.
Motorolietemperatuurmeter
Wees voorzichtig bij het bijvullen
van de koelvloeistof: kans op
brandwonden. Vul niet bij tot boven het
maximumniveau (aangegeven op het
reservoir).
Instrumentenpaneel
