2016 PEUGEOT 5008 ESP

169
Boîte manuelle 6 vitesses
Passage de la 5ème ou de la
6ème vitesse
F Soulevez la bague sous le pommeau
et déplacez le levier de vitesses vers la
gauche, puis vers l'avant.
Passage de la marche
arrière
Engagez uniquement la marche arrière,
véhicule à l'arrêt, moteur au ralenti.
Par sécurité et pour faciliter le
démarrage du moteur :
-

s
électionnez toujours le point mort,
-

a
ppuyez sur la pédale
d'embrayage.
F

D

éplacez complètement le levier de
vitesses vers la droite pour bien engager la
5
ème ou la 6ème vitesse.
Le non-respect de cette préconisation peut
endommager définitivement la boite de
vitesses (engagement de la 3
ème ou 4ème vitesse
par inadvertance).
8
Conduite

171

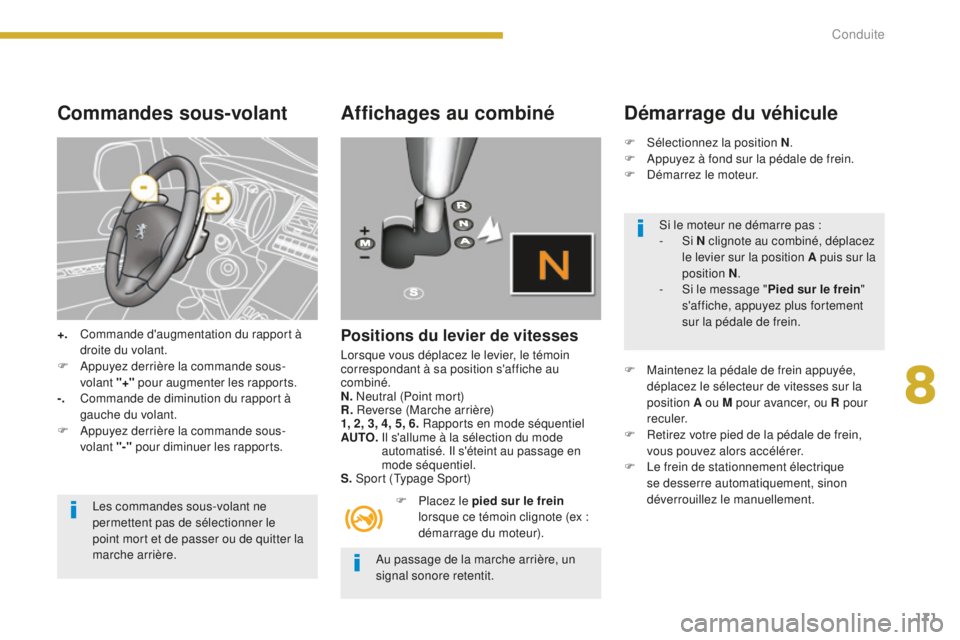

Commandes sous-volant
+. Commande d'augmentation du rapport à droite du volant.
F

A
ppuyez derrière la commande sous-
volant "+" pour augmenter les rapports.
-.
C

ommande de diminution du rapport à
gauche du volant.
F

A
ppuyez derrière la commande sous-
volant "-" pour diminuer les rapports.
Les commandes sous-volant ne
permettent pas de sélectionner le
point mort et de passer ou de quitter la
marche arrière.
Affichages au combiné
Positions du levier de vitesses
Lorsque vous déplacez le levier, le témoin
correspondant à sa position s'affiche au
combiné.
N. Neutral (Point mort)
R. Reverse (Marche arrière)
1, 2, 3, 4, 5, 6. Rapports en mode séquentiel
AUTO.

I
l s'allume à la sélection du mode
automatisé. Il s'éteint au passage en
mode séquentiel.
S. Sport (Typage Sport)
F

P
lacez le pied sur le frein
lorsque ce témoin clignote (ex :
démarrage du moteur).
Démarrage du véhicule
F Sélectionnez la position N .
F A ppuyez à fond sur la pédale de frein.
F

D
émarrez le moteur.
F

M
aintenez la pédale de frein appuyée,
déplacez le sélecteur de vitesses sur la
position A ou M pour avancer, ou R pour
r e c u l e r.
F

R
etirez votre pied de la pédale de frein,
vous pouvez alors accélérer.
F

L
e frein de stationnement électrique
se desserre automatiquement, sinon
déverrouillez le manuellement.
Au passage de la marche arrière, un
signal sonore retentit. Si le moteur ne démarre pas :
-
Si N clignote au combiné, déplacez
le levier sur la position A puis sur la
position N .
-

S
i le message " Pied sur le frein "
s'affiche, appuyez plus fortement
sur la pédale de frein.
8
Conduite

175

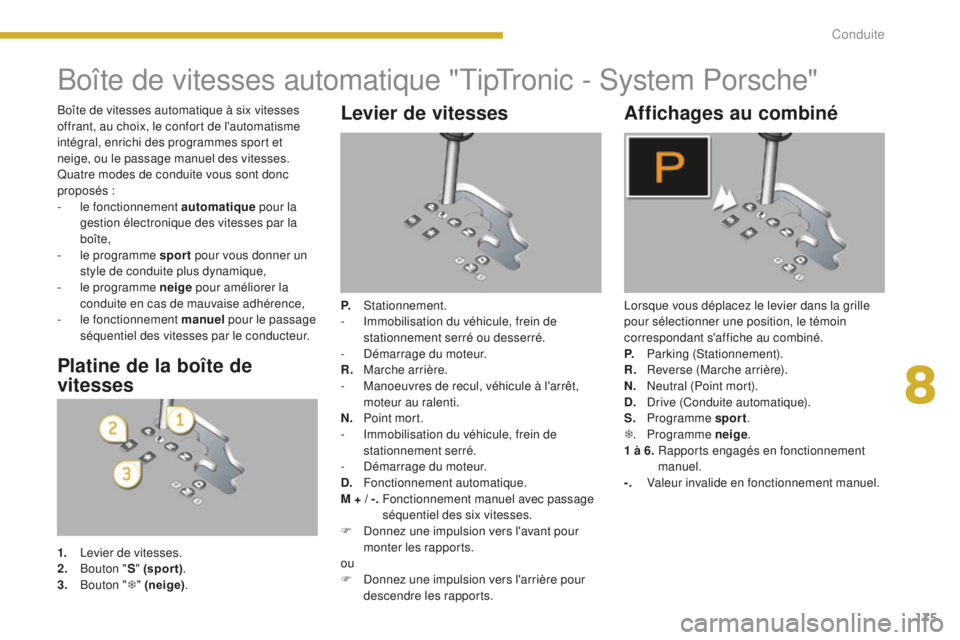

Boîte de vitesses automatique "TipTronic - System Porsche"
Levier de vitesses
P. Stationnement.
-
I mmobilisation du véhicule, frein de
stationnement serré ou desserré.
-

D
émarrage du moteur.
R.

M
arche arrière.
-

M
anoeuvres de recul, véhicule à l'arrêt,
moteur au ralenti.
N.

P
oint mort.
-

I
mmobilisation du véhicule, frein de
stationnement serré.
-

D
émarrage du moteur.
D.

F
onctionnement automatique.
M + / -.

F
onctionnement manuel avec passage
séquentiel des six vitesses.
F

D
onnez une impulsion vers l'avant pour
monter les rapports.
ou
F

D
onnez une impulsion vers l'arrière pour
descendre les rapports.
Affichages au combiné
Lorsque vous déplacez le levier dans la grille
pour sélectionner une position, le témoin
correspondant s'affiche au combiné.
P.

P
arking (Stationnement).
R.
R

everse (Marche arrière).
N.

N
eutral (Point mort).
D.

D
rive (Conduite automatique).
S.

P
rogramme sport .
T .

P
rogramme neige .
1 à 6.

Ra
pports engagés en fonctionnement
manuel.
-.

V
aleur invalide en fonctionnement manuel.
Platine de la boîte de
vitesses
1. Levier de vitesses.
2. B outon " S" (spor t) .
3.
B

outon " T" (neige) .
Boîte de vitesses automatique à six vitesses
offrant, au choix, le confort de l'automatisme
intégral, enrichi des programmes sport et
neige, ou le passage manuel des vitesses.
Quatre modes de conduite vous sont donc
proposés :
-

l
e fonctionnement automatique
pour la
gestion électronique des vitesses par la
boîte,
-
le
programme sport
pour vous donner un
style de conduite plus dynamique,
-
le
programme neige
pour améliorer la
conduite en cas de mauvaise adhérence,
-
l
e fonctionnement manuel
pour le passage
séquentiel des vitesses par le conducteur.
8
Conduite

179
Indicateur de changement de rapport*
Fonctionnement
Selon la situation de conduite et l'équipement
de votre véhicule, le système peut vous
préconiser de sauter un (ou plusieurs)
rapport(s). Vous pouvez suivre cette indication
sans passer par les rapports intermédiaires.
Les préconisations d'engagement de rapport
ne doivent pas être considérées comme
obligatoires. En effet, la configuration de la
route, la densité de la circulation ou la sécurité
restent des éléments déterminants dans le
choix du rapport optimal. Le conducteur garde
donc la responsabilité de suivre ou non les
indications du système.
Cette fonction ne peut pas être désactivée.Exemple :
-

V
ous êtes sur le troisième rapport.
-
V
ous appuyez sur la pédale d'accélérateur.
-

L
e système peut vous proposer d'engager
un rapport supérieur.
L'information apparaît dans le combiné, sous la
forme d'une flèche.
Système permettant de réduire la
consommation de carburant en préconisant le
rapport de vitesse le plus adapté.
* Suivant motorisation.Le système adapte les consignes de
changement de rapport en fonction des
conditions de roulage (pente, charge,...)
et des sollicitations du conducteur
(demande de puissance, accélération,
freinage,...).
Le système ne propose en aucun cas :
-
d

'engager le premier rapport,
-
d

'engager la marche arrière.
Avec une boîte de vitesses pilotée ou
automatique, le système n'est actif
qu'en mode manuel.
Sur les versions Diesel BlueHDi 136 et 150
avec boite de vitesses manuelle, le système
peut vous proposer de passer au point mort
pour favoriser la mise en veille du moteur
(mode STOP du Stop & Start), dans certaines
conditions de conduite. Dans ce cas,
N
s'affiche au combiné.
8
Conduite

190
PEUGEOT & TOTAL,
UN PARTENARIAT AU SERVICE
D

E LA PERFORMANCE !
L'innovation, la clé du succès
Les équipes de Recherche et Développement
TOTAL travaillent conjointement avec les
équipes de PEUGEOT, afin d'élaborer des
lubrifiants de haute qualité répondant aux
dernières innovations techniques des véhicules
PEUGEOT. C'est pour vous l'assurance
d'optimiser les per formances et de protéger
votre moteur dans le temps.
La 208 HYbrid FE démontre les capacités
de PEUGEOT et TOTAL à développer des
technologies innovantes pour avancer d'une
autre façon vers l'avenir.
208 HYbrid FE, un démonstrateur technologique aux caractéristiques
exceptionnelles : 1,9 l/100 km et 8 s de 0 à 100 km/h.
Réduction des émissions polluantes,
une vraie réalité
Les lubrifiants TOTAL sont formulés pour
optimiser le rendement des motorisations et la
protection des systèmes de post-traitement. Il
convient de respecter les consignes d'entretien
PEUGEOT pour assurer le bon fonctionnement.
RECOMMANDE
Vérifications

DIESEL
193
Carburant utilisé pour les
moteurs essence
Les moteurs essence sont compatibles
avec les biocarburants essence du type E10
(contenant 10% d'éthanol), conformes aux
normes européennes EN 228 et EN 15376.
Les carburants du type E85 (contenant jusqu'à
85% d'éthanol) sont exclusivement réservés
aux seuls véhicules commercialisés pour
l'utilisation de ce type de carburant (véhicules
BioFlex). La qualité de l'éthanol doit respecter
la norme européenne EN 15293.
Carburant utilisé pour les
moteurs Diesel
Les moteurs Diesel sont compatibles avec
les biocarburants conformes aux standards
actuels et futurs européens (gazole
respectant la norme EN 590 en mélange
avec un biocarburant respectant la norme
EN 14214) pouvant être distribués à la pompe
(incorporation possible de 0 à 7% d'Ester
Méthylique d'Acide Gras).
L'utilisation du biocarburant B30 est possible
sur certains moteurs Diesel. Toutefois, cette
utilisation, même occasionnelle, nécessite
l'application stricte des conditions particulières
d'entretien. Consultez le réseau PEUGEOT ou
un atelier qualifié.
L'utilisation de tout autre type de (bio)carburant
(huiles végétales ou animales pures ou diluées,
fuel domestique...) est formellement prohibée
(risques d'endommagement du moteur et du
circuit de carburant).
9
Vérifications

195

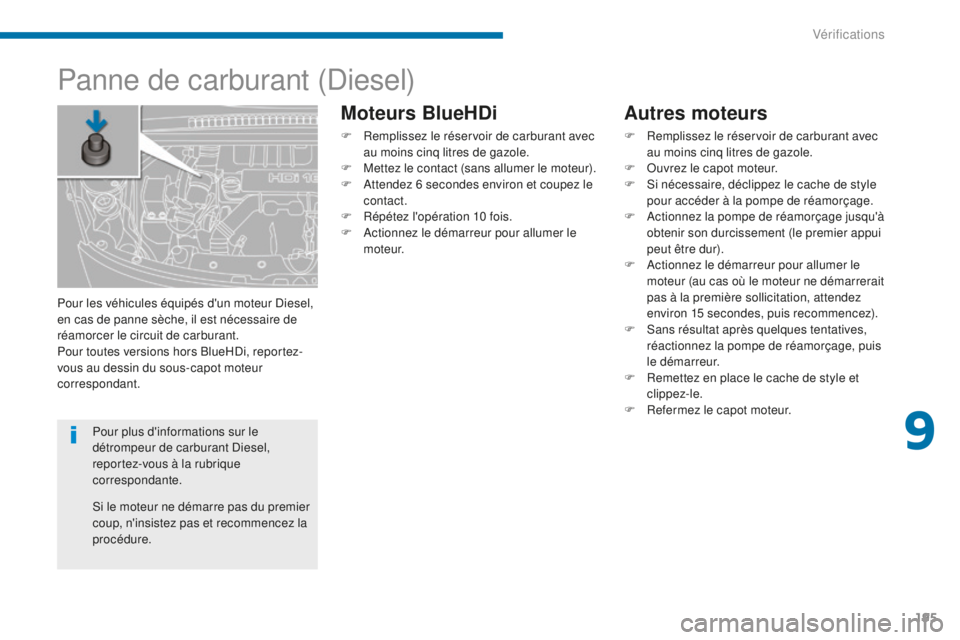

Panne de carburant (Diesel)
Autres moteurs
F Remplissez le réservoir de carburant avec au moins cinq litres de gazole.
F

O
uvrez le capot moteur.
F

S
i nécessaire, déclippez le cache de style
pour accéder à la pompe de réamorçage.
F

A
ctionnez la pompe de réamorçage jusqu'à
obtenir son durcissement (le premier appui
peut être dur).
F

A
ctionnez le démarreur pour allumer le
moteur (au cas où le moteur ne démarrerait
pas à la première sollicitation, attendez
environ 15 secondes, puis recommencez).
F

S
ans résultat après quelques tentatives,
réactionnez la pompe de réamorçage, puis
le démarreur.
F

R
emettez en place le cache de style et
clippez-le.
F

R
efermez le capot moteur.
Pour les véhicules équipés d'un moteur Diesel,
en cas de panne sèche, il est nécessaire de
réamorcer le circuit de carburant.
Pour toutes versions hors BlueHDi, reportez-
vous au dessin du sous-capot moteur
correspondant.
Si le moteur ne démarre pas du premier
coup, n'insistez pas et recommencez la
procédure.
Moteurs BlueHDi
F Remplissez le réservoir de carburant avec au moins cinq litres de gazole.
F

M
ettez le contact (sans allumer le moteur).
F

A
ttendez 6 secondes environ et coupez le
contact.
F

R
épétez l'opération 10 fois.
F

A
ctionnez le démarreur pour allumer le
moteur.
Pour plus d'informations sur le
détrompeur de carburant Diesel,
reportez-vous à la rubrique
correspondante.
9
Vérifications

199

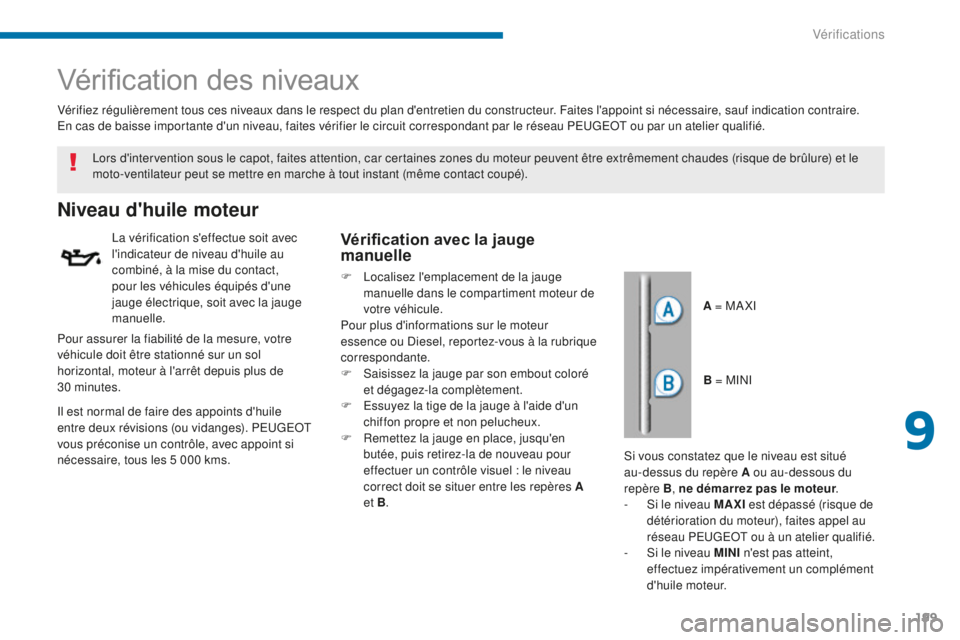

Vérification des niveaux
Niveau d'huile moteur
La vérification s'effectue soit avec
l'indicateur de niveau d'huile au
combiné, à la mise du contact,
pour les véhicules équipés d'une
jauge électrique, soit avec la jauge
manuelle.
Vérifiez régulièrement tous ces niveaux dans le respect du plan d'entretien du constructeur. Faites l'appoint si nécessaire, sauf indication contraire.
En cas de baisse importante d'un niveau, faites vérifier le circuit correspondant par le réseau PEUGEOT ou par un atelier qualifié.
Il est normal de faire des appoints d'huile
entre deux révisions (ou vidanges). PEUGEOT
vous préconise un contrôle, avec appoint si
nécessaire, tous les 5 000 kms. Lors d'intervention sous le capot, faites attention, car certaines zones du moteur peuvent être extrêmement chaudes (risque de brûlure) et le
moto-ventilateur peut se mettre en marche à tout instant (même contact coupé).
Si vous constatez que le niveau est situé
au-dessus du repère A ou au-dessous du
repère

B, ne démarrez pas le moteur .
-

S
i le niveau MAXI est dépassé (risque de
détérioration du moteur), faites appel au
réseau PEUGEOT ou à un atelier qualifié.
-

S
i le niveau MINI n'est pas atteint,
effectuez impérativement un complément
d'huile moteur. A = MA XI
Pour assurer la fiabilité de la mesure, votre
véhicule doit être stationné sur un sol
horizontal, moteur à l'arrêt depuis plus de
30


minutes.Vérification avec la jauge
manuelle
B = MINI
F

L

ocalisez l'emplacement de la jauge
manuelle dans le compartiment moteur de
votre véhicule.
Pour plus d'informations sur le moteur
essence ou Diesel, reportez-vous à la rubrique
correspondante.
F
S
aisissez la jauge par son embout coloré
et dégagez-la complètement.
F

E

ssuyez la tige de la jauge à l'aide d'un
chiffon propre et non pelucheux.
F

R

emettez la jauge en place, jusqu'en
butée, puis retirez-la de nouveau pour
effectuer un contrôle visuel : le niveau
correct doit se situer entre les repères A
et

B .
9
Vérifications
