2016 PEUGEOT 5008 ESP

241
Fusibles dans le
compartiment moteur
La boîte à fusibles est placée dans le
compartiment moteur près de la batterie.Fusible
N° Intensité
(A) Fonctions
F2 15Avertisseur sonore.
F3 10Lave-vitre avant / arrière.
F4 10Feux diurnes.
F5 15Électrovannes purge canister, décharge turbine et régulation
pression Turbo (1,6 l THP), réchauffeur vapeur huile (1,6 l THP),
réchauffeur gazole (1,6 l HDI).
F6 10Prise diagnostic, projecteurs directionnels, pompe filtre à
particules (Diesel), "Distance alert", commande réglages
rétroviseurs.
F7 10Calculateur direction assistée, boîte de vitesses automatique,
moteur hauteur des projecteurs directionnels.
F8 20Commande du démarreur.
F9 10Contacteurs pédales d'embrayage et de freinage.
F11 40Pulseur air conditionné.
Accès aux fusibles
F Déclipez le couvercle.
F
R emplacez le fusible (voir paragraphe
correspondant).
F

A
près intervention, refermez très
soigneusement le couvercle pour garantir
l'étanchéité de la boîte à fusibles.
Tableau des fusibles
10
Informations pratiques

246
Recharger la batterie avec
un chargeur de batterie
F Débranchez la batterie du véhicule.
F R espectez les instructions d’utilisation
données par le fabricant du chargeur.
F

R
ebranchez la batterie en commençant par
la borne (-).
F

V
érifiez la propreté des bornes et des
cosses. Si elles sont couvertes de sulfate
(dépôt blanchâtre ou verdâtre), démontez-
les et nettoyez-les.
Les batteries contiennent des
substances nocives telles que l’acide
sulfurique et le plomb. Elles doivent
être éliminées selon les prescriptions
légales et ne doivent en aucun cas être
jetées avec les ordures ménagères.
Remettez les piles et les batteries
usées à un point de collecte spécial.
Il est conseillé, lors d’un arrêt prolongé
de plus d’un mois, de débrancher la
batterie.
Avant débranchement
Avant de procéder au débranchement de la
batterie, vous devez attendre 2 minutes après
la coupure du contact.
Fermez les vitres et les portes avant de
débrancher la batterie.
Après rebranchement
Après tout rebranchement de la batterie,
mettez le contact et attendez 1 minute avant
de démarrer, afin de permettre l’initialisation
des systèmes électroniques. Toutefois, si après
cette manipulation de légères perturbations
subsistent, consultez le réseau PEUGEOT ou
un atelier qualifié.
En vous reportant à la rubrique
correspondante, vous devez réinitialiser vous-
même (suivant version) :
-

l
a clé à télécommande,
-
l

e(s) rideau(x) d’occultation électrique,
-


...
Avant de manipuler la batterie,
protégez-vous les yeux et le visage.
Toute opération sur la batterie doit
être effectuée dans un milieu aéré et
loin de flammes libres ou de sources
d’étincelles, afin d’éviter tout risque
d’explosion et d’incendie.
N’essayez pas de recharger une
batterie gelée ; il faut d’abord la dégeler
afin d’éviter les risques d’explosion.
Si celle-ci a gelé, faites contrôler la
batterie avant la recharge par le réseau
PEUGEOT ou par un atelier qualifié qui
vérifiera que les composants internes
n’ont pas été endommagés et que le
conteneur ne s’est pas fissuré, ce qui
impliquerait un risque de fuite d’acide
toxique et corrosif.
N’inversez pas les polarités et utilisez
uniquement un chargeur 12 V.
Ne débranchez pas les cosses quand le
moteur tourne.
Ne rechargez pas les batteries sans
avoir débranché les cosses.
Lavez-vous les mains en fin d’opération.
Ne poussez pas le véhicule pour
démarrer le moteur si vous avez
une boîte de vitesses pilotée ou
automatique.
Certaines fonctionnalités ne sont pas
disponibles tant que la batterie n’a pas
atteint un niveau de charge suffisant.
Informations pratiques

247

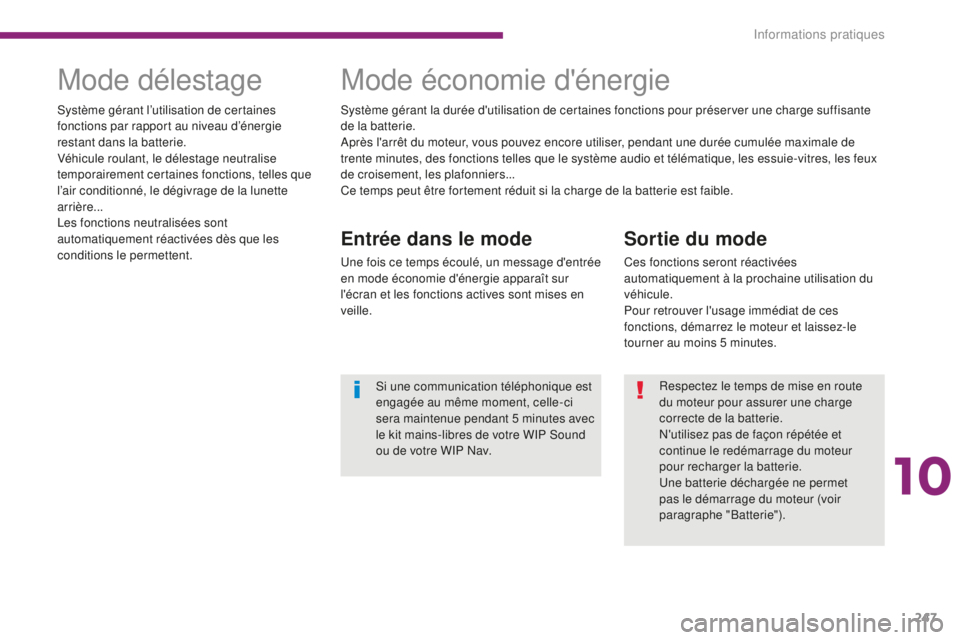

Sortie du mode
Ces fonctions seront réactivées
automatiquement à la prochaine utilisation du
véhicule.
Pour retrouver l'usage immédiat de ces
fonctions, démarrez le moteur et laissez-le
tourner au moins 5 minutes.
Mode délestageMode économie d'énergie
Entrée dans le mode
Une fois ce temps écoulé, un message d'entrée
en mode économie d'énergie apparaît sur
l'écran et les fonctions actives sont mises en
veille.
Système gérant l’utilisation de certaines
fonctions par rapport au niveau d’énergie
restant dans la batterie.
Véhicule roulant, le délestage neutralise
temporairement certaines fonctions, telles que
l’air conditionné, le dégivrage de la lunette
arrière...
Les fonctions neutralisées sont
automatiquement réactivées dès que les
conditions le permettent.
Système gérant la durée d'utilisation de certaines fonctions pour préserver une charge suffisante
de la batterie.
Après l'arrêt du moteur, vous pouvez encore utiliser, pendant une durée cumulée maximale de
trente minutes, des fonctions telles que le système audio et télématique, les essuie-vitres, les feux
de croisement, les plafonniers...
Ce temps peut être fortement réduit si la charge de la batterie est faible.
Si une communication téléphonique est
engagée au même moment, celle-ci
sera maintenue pendant 5 minutes avec
le kit mains-libres de votre WIP Sound
ou de votre WIP Nav. Respectez le temps de mise en route
du moteur pour assurer une charge
correcte de la batterie.
N'utilisez pas de façon répétée et
continue le redémarrage du moteur
pour recharger la batterie.
Une batterie déchargée ne permet
pas le démarrage du moteur (voir
paragraphe "Batterie").
10
Informations pratiques

248
Changement d’un balai d’essuie-vitre
Démontage
F Soulevez le bras correspondant.
F D éclippez le balai et retirez-le.
Remontage
F Mettez en place le nouveau balai correspondant et clippez-le.
F

R
abattez le bras avec précaution.
Avant démontage d’un balai
avant
F Dans la minute qui suit la coupure du contact, actionnez la commande d’essuie-
vitre pour positionner les balais en milieu
de pare-brise.
Après remontage d’un balai
avant
F Mettez le contact.
F A ctionnez de nouveau la commande
d’essuie-vitre pour ranger les balais.
Remorquage du
véhicule
Accès à l'outillage
L'anneau de remorquage est installé sous le
plancher accordéon gauche, dans la garniture
intérieur de coffre.
Pour y accéder :
F

o
uvrez le coffre,
F

so
ulevez le plancher accordéon,
F

s
ortez l'anneau de remorquage du support.
Mode opératoire pour faire remorquer son
véhicule ou remorquer un autre véhicule avec
l'anneau de remorquage fourni avec l'outillage
de bord.
Informations pratiques

249

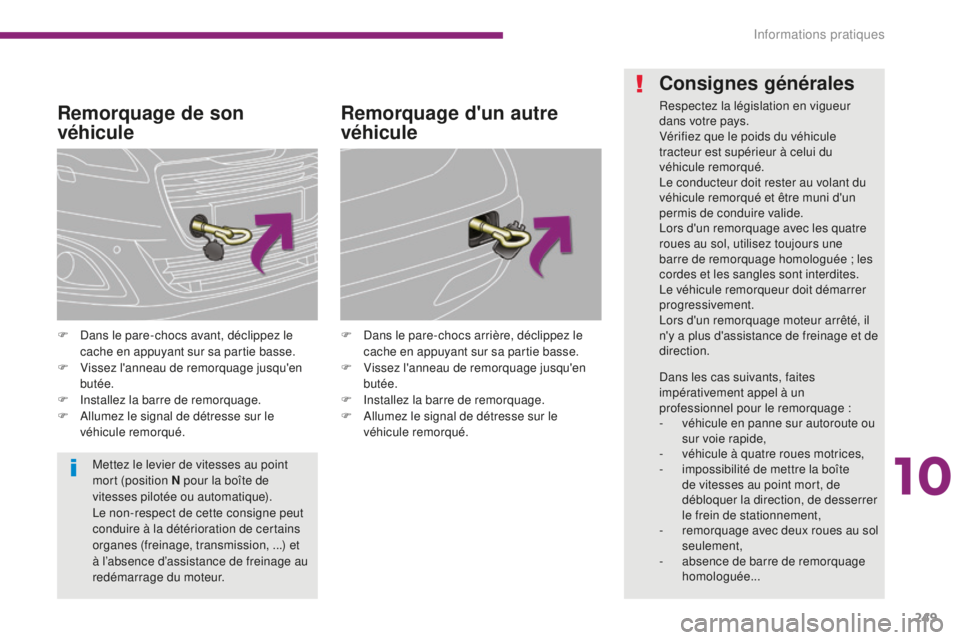

Remorquage de son
véhicule
F Dans le pare-chocs avant, déclippez le cache en appuyant sur sa partie basse.
F

V
issez l'anneau de remorquage jusqu'en
butée.
F

I
nstallez la barre de remorquage.
F

A
llumez le signal de détresse sur le
véhicule remorqué. F
D ans le pare-chocs arrière, déclippez le
cache en appuyant sur sa partie basse.
F

V
issez l'anneau de remorquage jusqu'en
butée.
F

I
nstallez la barre de remorquage.
F

A
llumez le signal de détresse sur le
véhicule remorqué.
Remorquage d'un autre
véhicule
Mettez le levier de vitesses au point
mort (position N pour la boîte de
vitesses pilotée ou automatique).
Le non-respect de cette consigne peut
conduire à la détérioration de certains
organes (freinage, transmission, ...) et
à l’absence d’assistance de freinage au
redémarrage du moteur.
Consignes générales
Respectez la législation en vigueur
dans votre pays.
Vérifiez que le poids du véhicule
tracteur est supérieur à celui du
véhicule remorqué.
Le conducteur doit rester au volant du
véhicule remorqué et être muni d'un
permis de conduire valide.
Lors d'un remorquage avec les quatre
roues au sol, utilisez toujours une
barre de remorquage homologuée ; les
cordes et les sangles sont interdites.
Le véhicule remorqueur doit démarrer
progressivement.
Lors d'un remorquage moteur arrêté, il
n'y a plus d'assistance de freinage et de
direction.
Dans les cas suivants, faites
impérativement appel à un
professionnel pour le remorquage :
-

v
éhicule en panne sur autoroute ou
sur voie rapide,
-

v
éhicule à quatre roues motrices,
-

i
mpossibilité de mettre la boîte
de vitesses au point mort, de
débloquer la direction, de desserrer
le frein de stationnement,
-

r
emorquage avec deux roues au sol
seulement,
-

a
bsence de barre de remorquage
homologuée...
10
Informations pratiques

251
Lorsque la rotule est instalée, elle peut
gêner l'ouverture complète du volet
inférieur du coffre.
Prenez garde à ce que le volet ne
vienne pas en contact avec la rotule.
F

D

éclippez et retirez le cache de protection,
par un mouvement de rotation vers la
droite.
Démontage
F Appuyez sur la gachette B et retirez la rotule d’attelage en la tirant vers vous.
F

S

ur la rotule, appuyez et maintenez la
commande A .
F

D

éverrouillez le mécanisme de verrouillage
en appuyant sur la gachette B .F

C
lippez le cache de protection dans le
support situé sous le pare chocs. Si la rotule n'est pas vérrouillée, la
remorque peut se détacher. Il y a risque
d'accident.
Verrouillez toujours la rotule
conformément aux descriptions.
Respectez la législation en vigueur
dans le pays dans lequel vous roulez.
Retirez la rotule d’attelage si celle-ci
n’est pas utilisée.
Vérifiez, avant de démarrez le véhicule,
que les feux de remorque fonctionnent
correctement.
Poids maximum autorisé sur le
dispositif d’attelage : 70 kg.
Reportez-vous à la rubrique
"Caractéristiques techniques" pour
connaître les masses et les charges
remorquables de votre véhicule.
Systèmes de portage (coffre ou porte-
vélos).
Respectez impérativement la charge
maximale autorisée sur le dispositif
d'attelage : en cas de dépassement, ce
dispositif peut se détacher du véhicule
et provoquer ainsi un accident grave.
10
Informations pratiques

253

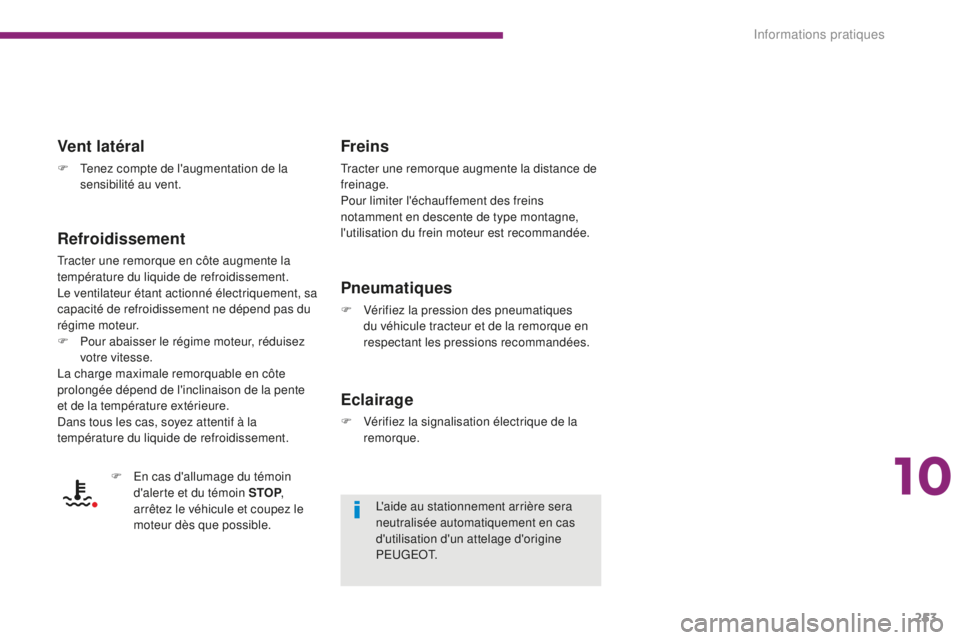

Vent latéral
F Tenez compte de l'augmentation de la sensibilité au vent.
Refroidissement
Tracter une remorque en côte augmente la
température du liquide de refroidissement.
Le ventilateur étant actionné électriquement, sa
capacité de refroidissement ne dépend pas du
régime moteur.
F

P
our abaisser le régime moteur, réduisez
votre vitesse.
La charge maximale remorquable en côte
prolongée dépend de l'inclinaison de la pente
et de la température extérieure.
Dans tous les cas, soyez attentif à la
température du liquide de refroidissement.
Freins
Tracter une remorque augmente la distance de
freinage.
Pour limiter l'échauffement des freins
notamment en descente de type montagne,
l'utilisation du frein moteur est recommandée.
Pneumatiques
F Vérifiez la pression des pneumatiques du véhicule tracteur et de la remorque en
respectant les pressions recommandées.
Eclairage
F Vérifiez la signalisation électrique de la remorque.
L'aide au stationnement arrière sera
neutralisée automatiquement en cas
d'utilisation d'un attelage d'origine
P E U G E O T.
F

E

n cas d'allumage du témoin
d'alerte et du témoin STOP ,
arrêtez le véhicule et coupez le
moteur dès que possible.
10
Informations pratiques

254
Pose des barres de toit
Pour installer des barres de toit transversales,
utilisez les quatre fixations rapides prévues à
cet effet :
F
s
oulevez les volets d'occultation,
F

o
uvrez les caches de fixation sur chaque
barre à l'aide de la clé,
F

m
ettez en place chaque fixation et
verrouillez-les tour à tour sur le toit,
F

a
ssurez-vous que les barres de toit sont
fixées correctement (en les secouant),
F

f
ermez les caches de fixation sur chaque
barre à l'aide de la clé. Si votre véhicule est équipé d’enjoliveur
de toit, ne les utilisez pas pour porter
des charges.
Poids maximum autorisé sur barres de
toit, pour une hauteur de chargement
ne dépassant pas 40 cm (sauf porte-
vélos) : 65
kg.
Si la hauteur dépasse 40 cm, adaptez la
vitesse du véhicule en fonction du profil
de la route, afin de ne pas endommager
les barres de toit et les fixations sur le
toit.
Veuillez vous référer aux législations
nationales afin de respecter la
réglementation du transport d'objets
plus longs que le véhicule.
Informations pratiques
