2016 PEUGEOT 5008 ESP

140
1. Témoin de non-bouclage / débouclage de ceintures avant et /ou arrière.
2.
T

émoin de ceinture avant gauche.
3.
T

émoin de ceinture avant droite.
4.
T

émoin de ceinture arrière droite.
5.
T

émoin de ceinture arrière centrale.
6.
T

émoin de ceinture arrière gauche.

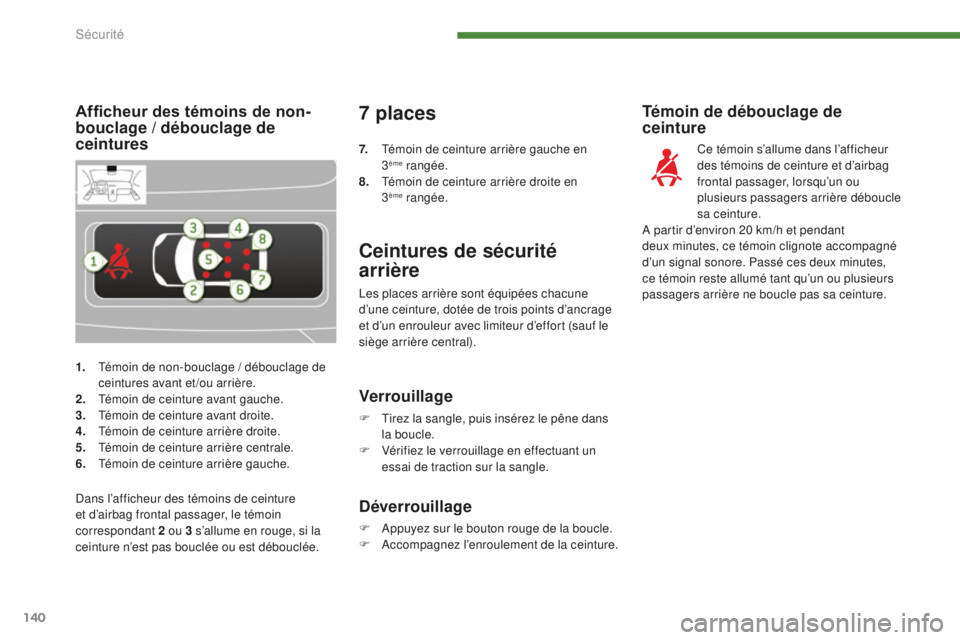

Afficheur des témoins de non-
bouclage / débouclage de
ceintures
Ceintures de sécurité
arrière
Les places arrière sont équipées chacune
d’une ceinture, dotée de trois points d’ancrage
et d’un enrouleur avec limiteur d’effort (sauf le
siège arrière central).
Témoin de débouclage de
ceinture
Ce témoin s’allume dans l’afficheur
des témoins de ceinture et d’airbag
frontal passager, lorsqu’un ou
plusieurs passagers arrière déboucle
sa ceinture.
A partir d’environ 20 km/h et pendant
deux


minutes, ce témoin clignote accompagné
d’un signal sonore. Passé ces deux minutes,
ce témoin reste allumé tant qu’un ou plusieurs
passagers arrière ne boucle pas sa ceinture.
Verrouillage
F Tirez la sangle, puis insérez le pêne dans la boucle.
F

V
érifiez le verrouillage en effectuant un
essai de traction sur la sangle.
Déverrouillage
F Appuyez sur le bouton rouge de la boucle.
F A ccompagnez l’enroulement de la ceinture.
Dans l’afficheur des témoins de ceinture
et d’airbag frontal passager, le témoin
correspondant 2 ou 3 s’allume en rouge, si la
ceinture n’est pas bouclée ou est débouclée.
7 places
7. Témoin de ceinture arrière gauche en
3ème rangée.
8. T
émoin de ceinture arrière droite en
3
ème rangée.
Sécurité

141

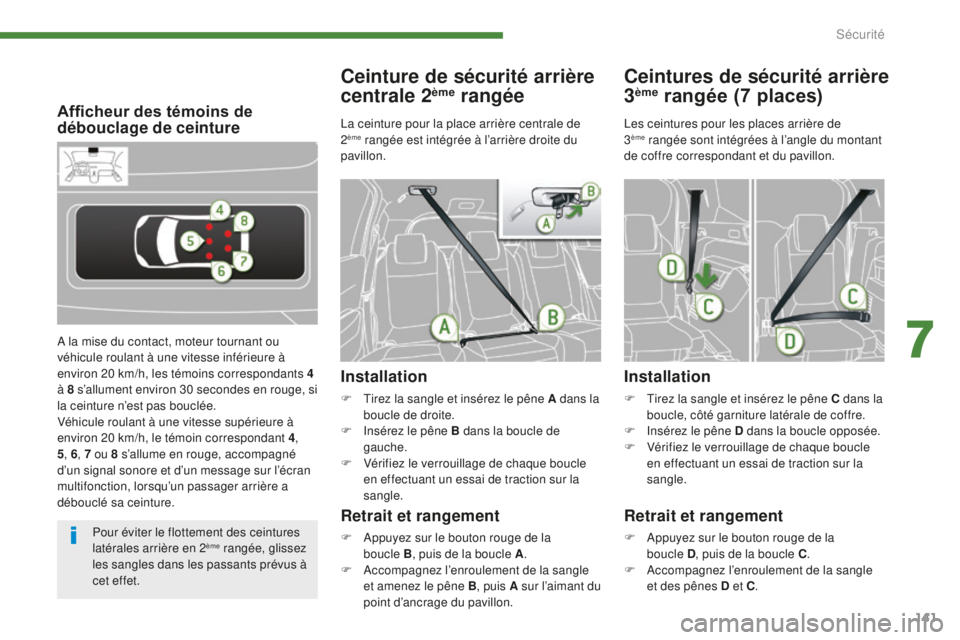

Afficheur des témoins de
débouclage de ceinture
A la mise du contact, moteur tournant ou
véhicule roulant à une vitesse inférieure à
environ 20 km/h, les témoins correspondants 4
à 8 s’allument environ 30 secondes en rouge, si
la ceinture n’est pas bouclée.
Véhicule roulant à une vitesse supérieure à
environ 20 km/h, le témoin correspondant 4,
5 , 6 , 7 ou 8 s’allume en rouge, accompagné
d’un signal sonore et d’un message sur l’écran
multifonction, lorsqu’un passager arrière a
débouclé sa ceinture.
Ceinture de sécurité arrière
centrale 2ème rangée
Installation
F Tirez la sangle et insérez le pêne A dans la boucle de droite.
F

I
nsérez le pêne B dans la boucle de
gauche.
F

V
érifiez le verrouillage de chaque boucle
en effectuant un essai de traction sur la
sangle.
Retrait et rangement
F Appuyez sur le bouton rouge de la boucle B , puis de la boucle A .
F

A
ccompagnez l’enroulement de la sangle
et amenez le pêne B , puis A sur l’aimant du
point d’ancrage du pavillon.
Ceintures de sécurité arrière
3ème rangée (7 places)
Installation
F Tirez la sangle et insérez le pêne C dans la boucle, côté garniture latérale de coffre.
F

I
nsérez le pêne D dans la boucle opposée.
F

V
érifiez le verrouillage de chaque boucle
en effectuant un essai de traction sur la
sangle.
Les ceintures pour les places arrière de
3
ème rangée sont intégrées à l’angle du montant
de coffre correspondant et du pavillon.
Retrait et rangement
F Appuyez sur le bouton rouge de la boucle D , puis de la boucle C .
F

A
ccompagnez l’enroulement de la sangle
et des pênes D et C .
La ceinture pour la place arrière centrale de
2
ème rangée est intégrée à l’arrière droite du
pavillon.
Pour éviter le flottement des ceintures
latérales arrière en 2
ème rangée, glissez
les sangles dans les passants prévus à
cet effet.
7
Sécurité

142

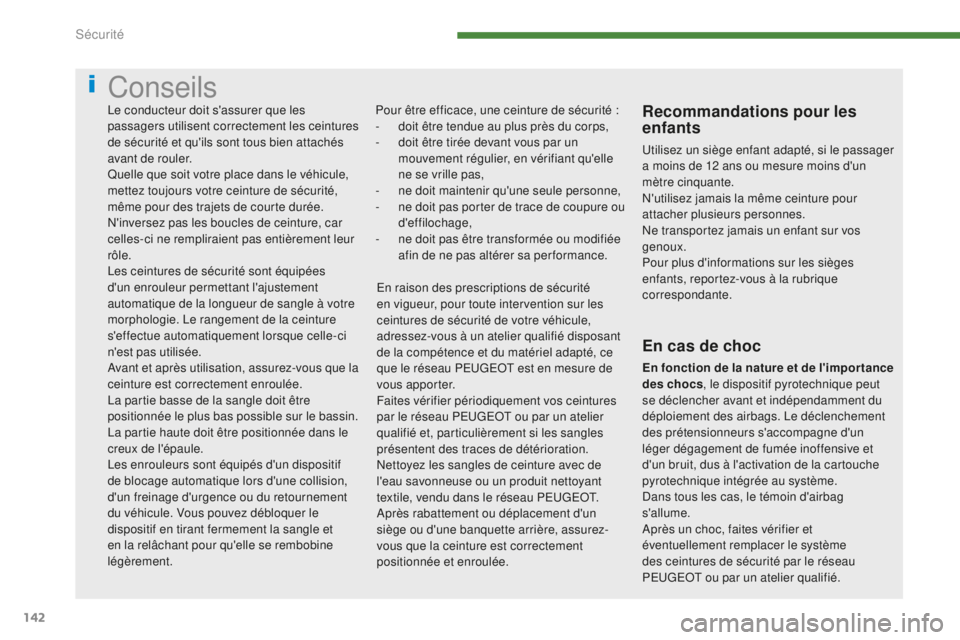

Conseils
Pour être efficace, une ceinture de sécurité :
- d oit être tendue au plus près du corps,
-

d
oit être tirée devant vous par un
mouvement régulier, en vérifiant qu'elle
ne se vrille pas,
-

n
e doit maintenir qu'une seule personne,
-

n
e doit pas porter de trace de coupure ou
d'effilochage,
-

n
e doit pas être transformée ou modifiée
afin de ne pas altérer sa per formance.
Le conducteur doit s'assurer que les
passagers utilisent correctement les ceintures
de sécurité et qu'ils sont tous bien attachés
avant de rouler.
Quelle que soit votre place dans le véhicule,
mettez toujours votre ceinture de sécurité,
même pour des trajets de courte durée.
N'inversez pas les boucles de ceinture, car
celles-ci ne rempliraient pas entièrement leur
rôle.
Les ceintures de sécurité sont équipées
d'un enrouleur permettant l'ajustement
automatique de la longueur de sangle à votre
morphologie. Le rangement de la ceinture
s'effectue automatiquement lorsque celle-ci
n'est pas utilisée.
Avant et après utilisation, assurez-vous que la
ceinture est correctement enroulée.
La partie basse de la sangle doit être
positionnée le plus bas possible sur le bassin.
La partie haute doit être positionnée dans le
creux de l'épaule.
Les enrouleurs sont équipés d'un dispositif
de blocage automatique lors d'une collision,
d'un freinage d'urgence ou du retournement
du véhicule. Vous pouvez débloquer le
dispositif en tirant fermement la sangle et
en la relâchant pour qu'elle se rembobine
légèrement.
En cas de choc
En fonction de la nature et de l'importance
des chocs
, le dispositif pyrotechnique peut
se déclencher avant et indépendamment du
déploiement des airbags. Le déclenchement
des prétensionneurs s'accompagne d'un
léger dégagement de fumée inoffensive et
d'un bruit, dus à l'activation de la cartouche
pyrotechnique intégrée au système.
Dans tous les cas, le témoin d'airbag
s'allume.
Après un choc, faites vérifier et
éventuellement remplacer le système
des ceintures de sécurité par le réseau
PEUGEOT ou par un atelier qualifié.
Recommandations pour les
enfants
Utilisez un siège enfant adapté, si le passager
a moins de 12 ans ou mesure moins d'un
mètre cinquante.
N'utilisez jamais la même ceinture pour
attacher plusieurs personnes.
Ne transportez jamais un enfant sur vos
genoux.
Pour plus d'informations sur les sièges
enfants, reportez-vous à la rubrique
correspondante.
En raison des prescriptions de sécurité
en vigueur, pour toute intervention sur les
ceintures de sécurité de votre véhicule,
adressez-vous à un atelier qualifié disposant
de la compétence et du matériel adapté, ce
que le réseau PEUGEOT est en mesure de
vous apporter.
Faites vérifier périodiquement vos ceintures
par le réseau PEUGEOT ou par un atelier
qualifié et, particulièrement si les sangles
présentent des traces de détérioration.
Nettoyez les sangles de ceinture avec de
l'eau savonneuse ou un produit nettoyant
textile, vendu dans le réseau PEUGEOT.
Après rabattement ou déplacement d'un
siège ou d'une banquette arrière, assurez-
vous que la ceinture est correctement
positionnée et enroulée.
Sécurité

145

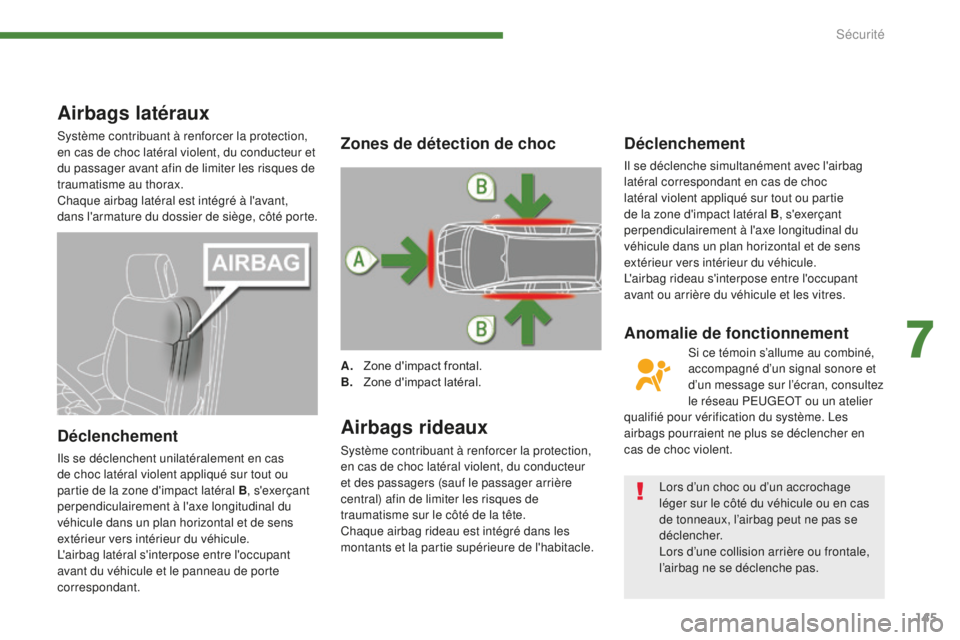

Airbags latéraux
Système contribuant à renforcer la protection,
en cas de choc latéral violent, du conducteur et
du passager avant afin de limiter les risques de
traumatisme au thorax.
Chaque airbag latéral est intégré à l'avant,
dans l'armature du dossier de siège, côté porte.
Déclenchement
Ils se déclenchent unilatéralement en cas
de choc latéral violent appliqué sur tout ou
partie de la zone d'impact latéral B, s'exerçant
perpendiculairement à l'axe longitudinal du
véhicule dans un plan horizontal et de sens
extérieur vers intérieur du véhicule.
L'airbag latéral s'interpose entre l'occupant
avant du véhicule et le panneau de porte
correspondant.
Airbags rideaux
Système contribuant à renforcer la protection,
en cas de choc latéral violent, du conducteur
et des passagers (sauf le passager arrière
central) afin de limiter les risques de
traumatisme sur le côté de la tête.
Chaque airbag rideau est intégré dans les
montants et la partie supérieure de l'habitacle.
Déclenchement
Il se déclenche simultanément avec l'airbag
latéral correspondant en cas de choc
latéral violent appliqué sur tout ou partie
de la zone d'impact latéral B , s'exerçant
perpendiculairement à l'axe longitudinal du
véhicule dans un plan horizontal et de sens
extérieur vers intérieur du véhicule.
L'airbag rideau s'interpose entre l'occupant
avant ou arrière du véhicule et les vitres.
Zones de détection de choc
A. Zone d'impact frontal.
B. Z one d'impact latéral. Si ce témoin s’allume au combiné,
accompagné d’un signal sonore et
d’un message sur l’écran, consultez
le réseau PEUGEOT ou un atelier
qualifié pour vérification du système. Les
airbags pourraient ne plus se déclencher en
cas de choc violent.
Anomalie de fonctionnement
Lors d’un choc ou d’un accrochage
léger sur le côté du véhicule ou en cas
de tonneaux, l’airbag peut ne pas se
déclencher.
Lors d’une collision arrière ou frontale,
l’airbag ne se déclenche pas.
7
Sécurité

147
Conseils de conduite
Respectez le code de la route et soyez vigilant
quelles que soient les conditions de circulation.
Gardez votre attention sur la circulation et vos
mains sur le volant pour être prêt à réagir à tout
moment et à toute éventualité.
Lors d'un long trajet, il est vivement
recommandé de faire une pause toutes les
deux heures.
En cas d'intempéries, adoptez une conduite
souple, anticipez les freinages et augmentez
les distances de sécurité.
Conduite sur chaussée
inondée
Il est fortement recommandé de ne pas
conduire sur chaussée inondée, car cela
pourrait gravement endommager le moteur,
la boîte de vitesses ainsi que les systèmes
électriques de votre véhicule.Si vous devez impérativement emprunter un
passage inondé :
-

v
érifiez que la profondeur d’eau n’excède
pas 15 cm, en tenant compte des vagues
qui pourraient être générées par les autres
usagers,
- d ésactivez la fonction Stop & Start,
- r oulez aussi lentement que possible sans
caler. Ne dépassez en aucun cas la vitesse
de 10 km/h,
-

n
e vous arrêtez pas et n’éteignez pas le
moteur.
En sortie de chaussée inondée, dès que les
conditions de sécurité le permettent, freinez
légèrement à plusieurs reprises afin de sécher
les disques et les plaquettes de frein.
En cas de doute sur l’état de votre véhicule,
consultez le réseau PEUGEOT ou un atelier
qualifié. Ne roulez jamais avec le frein de
stationnement serré - Risques de
surchauffe et d'endommagement du
système de freinage !
Ne stationnez pas et ne faites pas
tourner le moteur, véhicule à l'arrêt,
dans des zones où des substances et
des matériaux combustibles (herbe
sèche, feuilles mortes...) peuvent
venir en contact avec le système
d'échappement chaud - Risques
d'incendie !
Ne laissez jamais un véhicule sans
surveillance, moteur tournant. Si
vous devez quitter votre véhicule,
moteur tournant, serrez le frein de
stationnement et placez la boîte
de vitesses au point mort ou sur la
position


N ou P, suivant le type de boîte
de vitesses.
Important !
8
Conduite

160

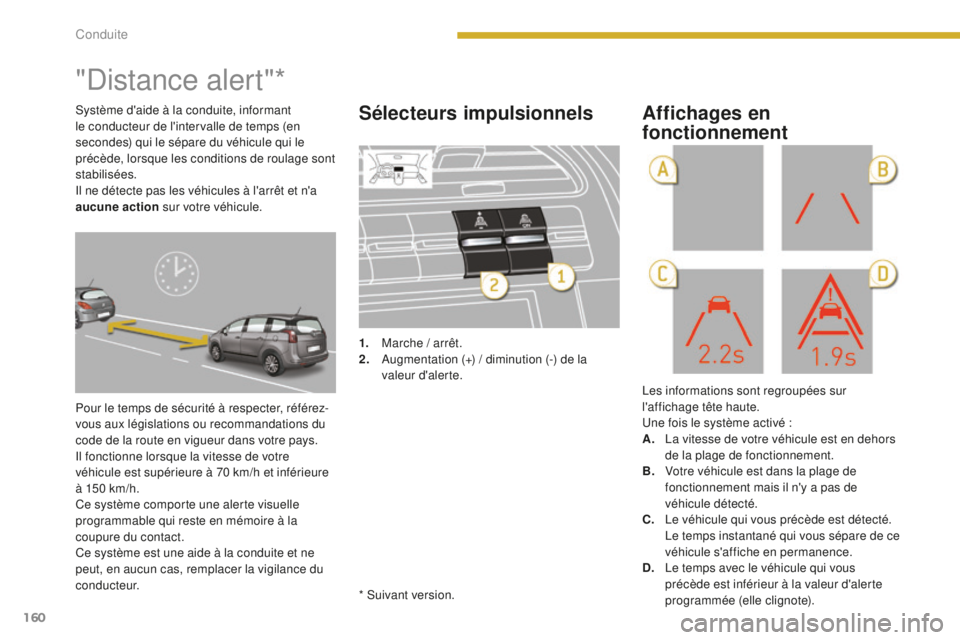

"Distance alert"*
Pour le temps de sécurité à respecter, référez-
vous aux législations ou recommandations du
code de la route en vigueur dans votre pays.
Il fonctionne lorsque la vitesse de votre
véhicule est supérieure à 70 km/h et inférieure
à 150 km/h.
Ce système comporte une alerte visuelle
programmable qui reste en mémoire à la
coupure du contact.
Ce système est une aide à la conduite et ne
peut, en aucun cas, remplacer la vigilance du
c o n d u c t e u r.1.
M

arche / arrêt.
2.
A
ugmentation (+) / diminution (-) de la
valeur d'alerte. Les informations sont regroupées sur
l'affichage tête haute.
Une fois le système activé :
A.
L

a vitesse de votre véhicule est en dehors
de la plage de fonctionnement.
B.
V

otre véhicule est dans la plage de
fonctionnement mais il n'y a pas de
véhicule détecté.
C.
L

e véhicule qui vous précède est détecté.
L

e temps instantané qui vous sépare de ce
véhicule s'affiche en permanence.
D.
L

e temps avec le véhicule qui vous
précède est inférieur à la valeur d'alerte
programmée (elle clignote).
Sélecteurs impulsionnels Affichages en
fonctionnementSystème d'aide à la conduite, informant
le conducteur de l'intervalle de temps (en
secondes) qui le sépare du véhicule qui le
précède, lorsque les conditions de roulage sont
stabilisées.
Il ne détecte pas les véhicules à l'arrêt et n'a
aucune action sur votre véhicule.
* Suivant version.
Conduite

163

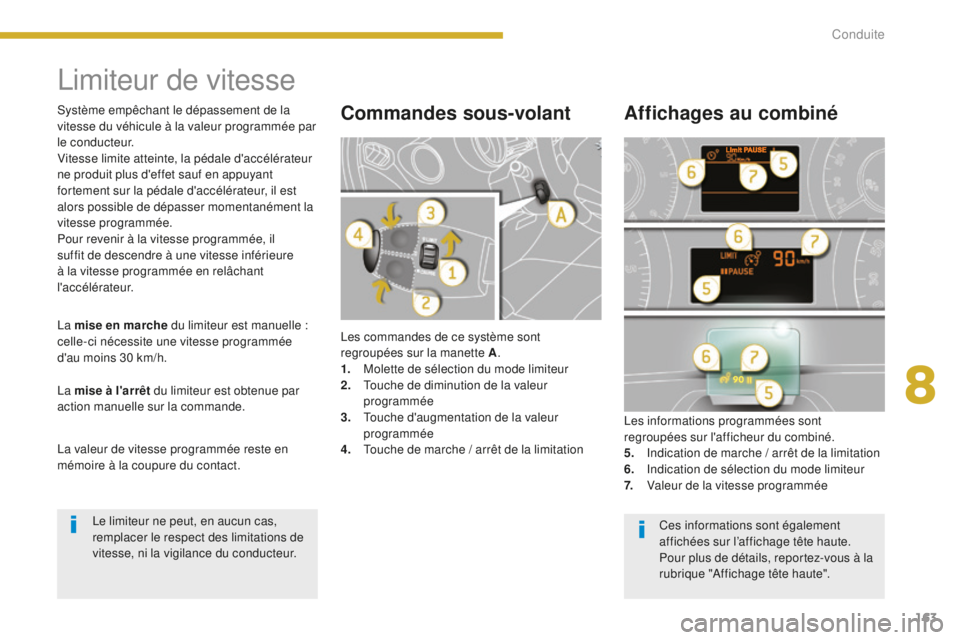

Limiteur de vitesse
Les commandes de ce système sont
regroupées sur la manette A.
1.
M

olette de sélection du mode limiteur
2.
T

ouche de diminution de la valeur
programmée
3.
T

ouche d'augmentation de la valeur
programmée
4.
T

ouche de marche / arrêt de la limitation Les informations programmées sont
regroupées sur l'afficheur du combiné.
5.
I

ndication de marche / arrêt de la limitation
6.
I

ndication de sélection du mode limiteur
7.
V

aleur de la vitesse programmée
Commandes sous-volant Affichages au combiné
La mise en marche du limiteur est manuelle :
c elle-ci nécessite une vitesse programmée
d'au moins 30 km/h.
La mise à l'arrêt du limiteur est obtenue par
action manuelle sur la commande.
La valeur de vitesse programmée reste en
mémoire à la coupure du contact. Système empêchant le dépassement de la
vitesse du véhicule à la valeur programmée par
l e c o n d u c t e u r.
Vitesse limite atteinte, la pédale d'accélérateur
ne produit plus d'effet sauf en appuyant
fortement sur la pédale d'accélérateur, il est
alors possible de dépasser momentanément la
vitesse programmée.
Pour revenir à la vitesse programmée, il
suffit de descendre à une vitesse inférieure
à la vitesse programmée en relâchant
l'accélérateur.
Le limiteur ne peut, en aucun cas,
remplacer le respect des limitations de
vitesse, ni la vigilance du conducteur. Ces informations sont également
affichées sur l’affichage tête haute.
Pour plus de détails, reportez-vous à la
rubrique "Affichage tête haute".
8
Conduite

166

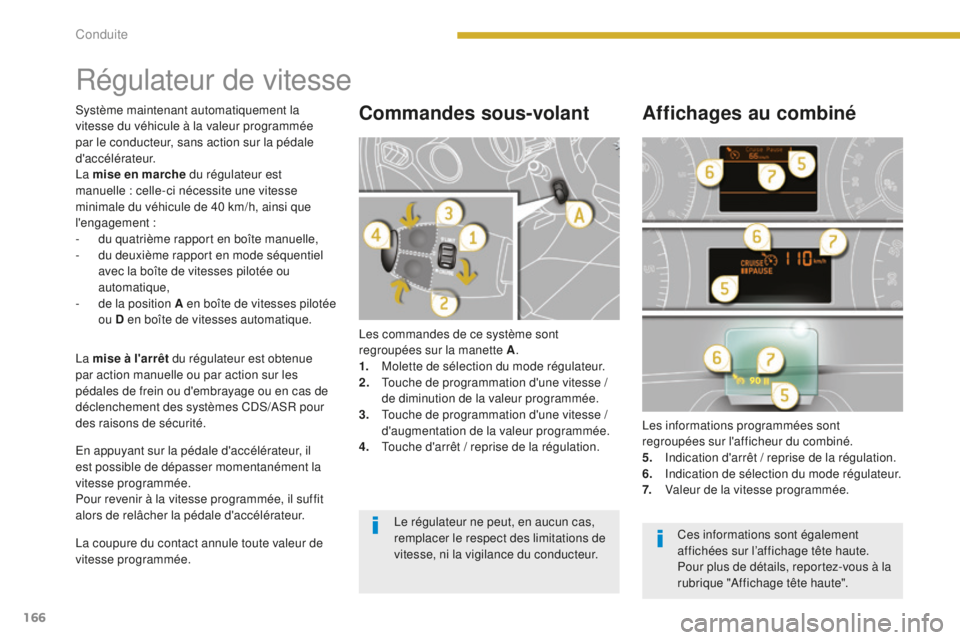

Régulateur de vitesse
Les commandes de ce système sont
regroupées sur la manette A.
1.
M

olette de sélection du mode régulateur.
2.
T

ouche de programmation d'une vitesse /
de diminution de la valeur programmée.
3.
T

ouche de programmation d'une vitesse /
d'augmentation de la valeur programmée.
4.
T

ouche d'arrêt / reprise de la régulation. Les informations programmées sont
regroupées sur l'afficheur du combiné.
5.
I

ndication d'arrêt / reprise de la régulation.
6.
In

dication de sélection du mode régulateur.
7.
V

aleur de la vitesse programmée.
Commandes sous-volant Affichages au combiné
La mise à l'arrêt du régulateur est obtenue
par action manuelle ou par action sur les
pédales de frein ou d'embrayage ou en cas de
déclenchement des systèmes CDS/ASR pour
des raisons de sécurité.
En appuyant sur la pédale d'accélérateur, il
est possible de dépasser momentanément la
vitesse programmée.
Pour revenir à la vitesse programmée, il suffit
alors de relâcher la pédale d'accélérateur.
La coupure du contact annule toute valeur de
vitesse programmée. Système maintenant automatiquement la
vitesse du véhicule à la valeur programmée
par le conducteur, sans action sur la pédale
d'accélérateur.
La mise en marche du régulateur est
manuelle : celle-ci nécessite une vitesse
minimale du véhicule de 40 km/h, ainsi que
l'engagement :
-
d
u quatrième rapport en boîte manuelle,
-
d
u deuxième rapport en mode séquentiel
avec la boîte de vitesses pilotée ou
automatique,
-
d
e la position A en boîte de vitesses pilotée
ou D en boîte de vitesses automatique.
Le régulateur ne peut, en aucun cas,
remplacer le respect des limitations de
vitesse, ni la vigilance du conducteur.Ces informations sont également
affichées sur l’affichage tête haute.
Pour plus de détails, reportez-vous à la
rubrique "Affichage tête haute".
Conduite
