2016 PEUGEOT 5008 ESP

76

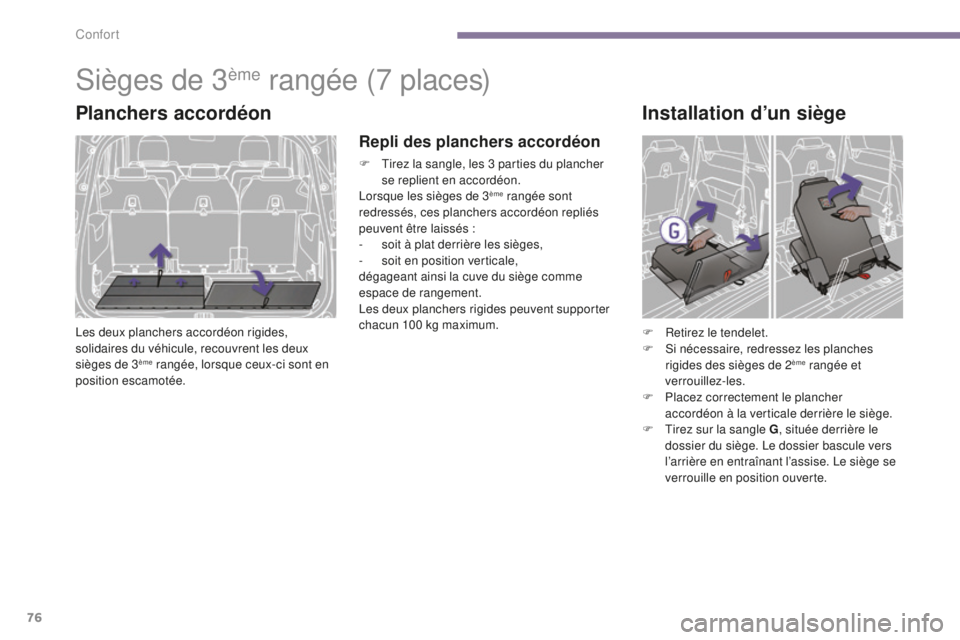

Sièges de 3ème rangée (7 places)
Planchers accordéon
Les deux planchers accordéon rigides,
solidaires du véhicule, recouvrent les deux
sièges de 3
ème rangée, lorsque ceux-ci sont en
position escamotée.
Repli des planchers accordéon
F Tirez la sangle, les 3 parties du plancher se replient en accordéon.
Lorsque les sièges de 3
ème rangée sont
redressés, ces planchers accordéon repliés
peuvent être laissés :
-

s

oit à plat derrière les sièges,
-

s

oit en position verticale,
dégageant ainsi la cuve du siège comme
espace de rangement.
Les deux planchers rigides peuvent supporter
chacun 100 kg maximum.
Installation d’un siège
F Retirez le tendelet.
F Si nécessaire, redressez les planches
rigides des sièges de 2
ème rangée et
verrouillez-les.
F

P

lacez correctement le plancher
accordéon à la verticale derrière le siège.
F

T

irez sur la sangle G , située derrière le
dossier du siège. Le dossier bascule vers
l’arrière en entraînant l’assise. Le siège se
verrouille en position ouverte.
Confort

79

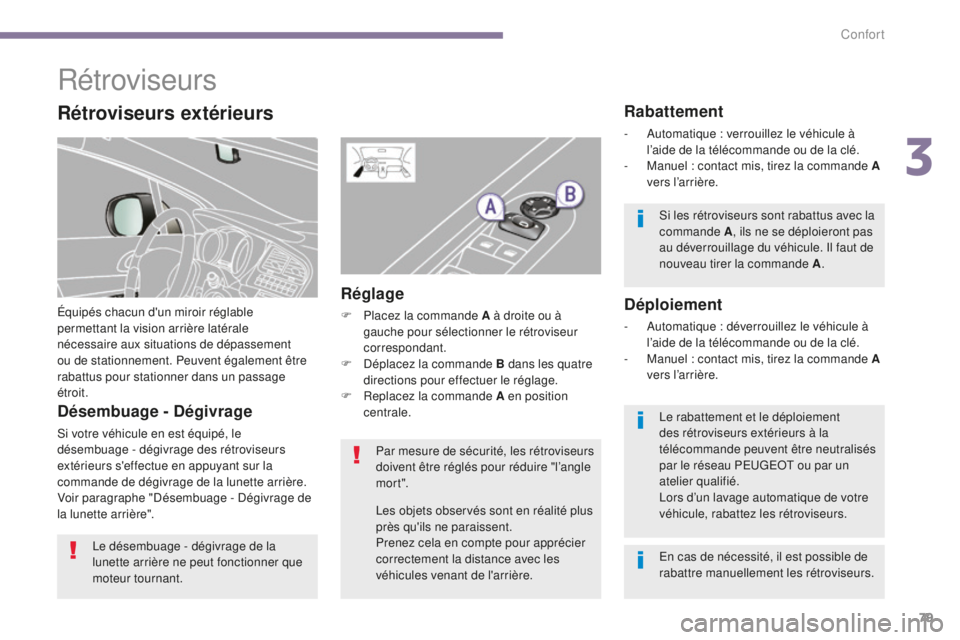

Rétroviseurs
Équipés chacun d'un miroir réglable
permettant la vision arrière latérale
nécessaire aux situations de dépassement
ou de stationnement. Peuvent également être
rabattus pour stationner dans un passage
étroit.
Rabattement
- Automatique : verrouillez le véhicule à l’aide de la télécommande ou de la clé.
-

M
anuel : contact mis, tirez la commande A
vers l’arrière.
Déploiement
- Automatique : déverrouillez le véhicule à l’aide de la télécommande ou de la clé.
-

M
anuel : contact mis, tirez la commande A
vers l’arrière.
Réglage
F Placez la commande A à droite ou à gauche pour sélectionner le rétroviseur
correspondant.
F

D
éplacez la commande B dans les quatre
directions pour effectuer le réglage.
F

R
eplacez la commande A en position
centrale.
Désembuage - Dégivrage
Si votre véhicule en est équipé, le
désembuage - dégivrage des rétroviseurs
extérieurs s'effectue en appuyant sur la
commande de dégivrage de la lunette arrière.
Voir paragraphe "Désembuage - Dégivrage de
la lunette arrière".
Le désembuage - dégivrage de la
lunette arrière ne peut fonctionner que
moteur tournant. Par mesure de sécurité, les rétroviseurs
doivent être réglés pour réduire "l’angle
mort".
Les objets observés sont en réalité plus
près qu'ils ne paraissent.
Prenez cela en compte pour apprécier
correctement la distance avec les
véhicules venant de l'arrière.Si les rétroviseurs sont rabattus avec la
commande A
, ils ne se déploieront pas
au déverrouillage du véhicule. Il faut de
nouveau tirer la commande A .
Le rabattement et le déploiement
des rétroviseurs extérieurs à la
télécommande peuvent être neutralisés
par le réseau PEUGEOT ou par un
atelier qualifié.
Lors d’un lavage automatique de votre
véhicule, rabattez les rétroviseurs.
Rétroviseurs extérieurs
En cas de nécessité, il est possible de
rabattre manuellement les rétroviseurs.
3
Confort

83

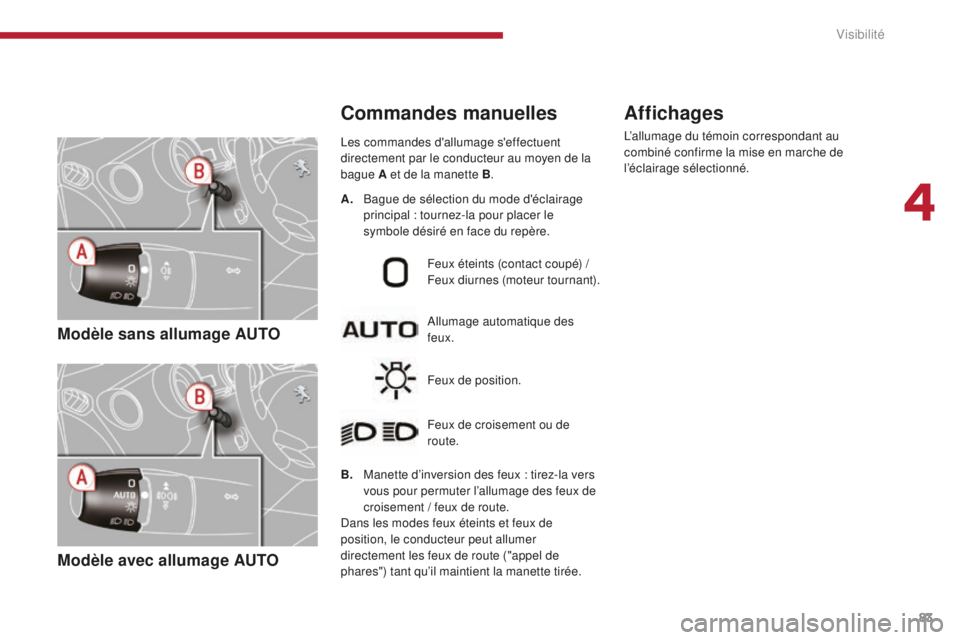

Modèle sans allumage AUTO
Modèle avec allumage AUTO
Les commandes d'allumage s'effectuent
directement par le conducteur au moyen de la
bague A et de la manette B.
B.

M
anette d’inversion des feux : tirez-la vers
vous pour permuter l’allumage des feux de
croisement / feux de route.
Dans les modes feux éteints et feux de
position, le conducteur peut allumer
directement les feux de route ("appel de
phares") tant qu’il maintient la manette tirée. Allumage automatique des
feux. Feux éteints (contact coupé) /
Feux diurnes (moteur tournant).
Feux de position.
Feux de croisement ou de
route.
Affichages
L’allumage du témoin correspondant au
combiné confirme la mise en marche de
l’éclairage sélectionné.
Commandes manuelles
A. Bague de sélection du mode d'éclairage
principal : tournez-la pour placer le
symbole désiré en face du repère.
4
Visibilité

91

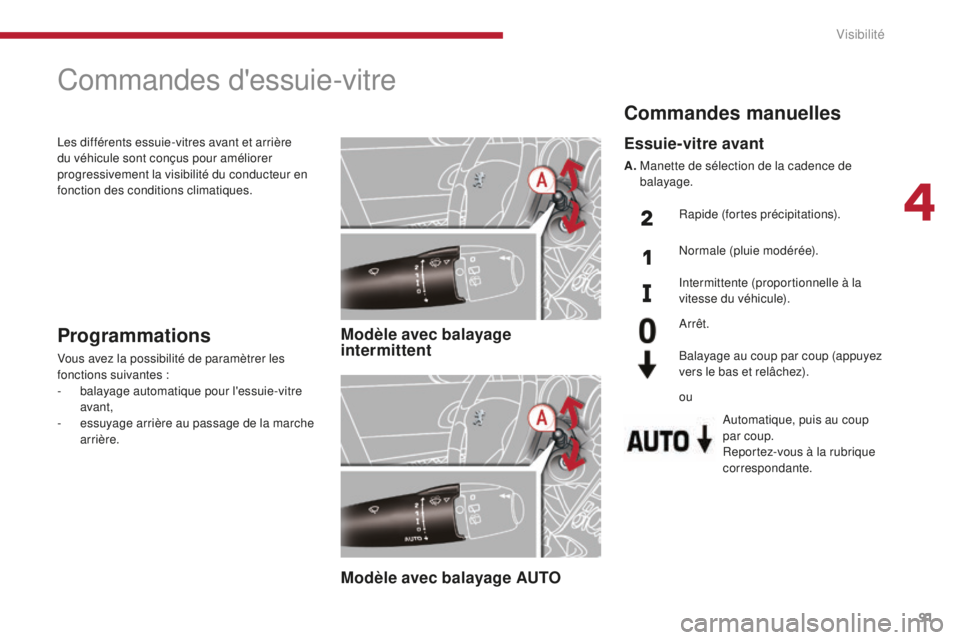

Commandes d'essuie-vitre
Modèle avec balayage
intermittent
Modèle avec balayage AUTOProgrammations
Vous avez la possibilité de paramètrer les
fonctions suivantes :
-
b
alayage automatique pour l'essuie-vitre
avant,
-

e
ssuyage arrière au passage de la marche
arrière.
Les différents essuie-vitres avant et arrière
du véhicule sont conçus pour améliorer
progressivement la visibilité du conducteur en
fonction des conditions climatiques.
Commandes manuelles
Essuie-vitre avant
A.
Manette de sélection de la cadence de
balayage.
Rapide (fortes précipitations).
Normale (pluie modérée).
Intermittente (proportionnelle à la
vitesse du véhicule).
Automatique, puis au coup
par coup.
Reportez-vous à la rubrique
correspondante.
Arrêt.
Balayage au coup par coup (appuyez
vers le bas et relâchez).
ou
4
Visibilité

96
Plafonniers
1. Plafonnier avant
2. Lecteurs de car te
Lecteurs de carte
Plafonniers avant et arrière
Dans cette position, le plafonnier
s’éclaire progressivement :
-

a

u déverrouillage du véhicule,
-

à l

’extraction de la clé de contact,
-

à l

’ouverture d’une porte,
-

à l

’activation du bouton de verrouillage de
la télécommande, afin de localiser votre
véhicule.
Eteint en permanence.
Eclairage permanent.
Il s’éteint progressivement :
-

a

u verrouillage du véhicule,
-

à l

a mise du contact,
-

3

0 secondes après la fermeture de la
dernière porte.
3.
P

lafonnier arrière Faites attention à ne rien mettre en
contact avec les plafonniers.
Avec le mode "éclairage permanent",
la durée d’allumage varie, suivant le
contexte :
-

c
ontact coupé, environ dix minutes,
-
e

n mode économie d’énergie,
environ trente secondes,
-
m

oteur tournant, sans limite. F
C ontact mis, actionnez l’interrupteur
correspondant.
Visibilité

102

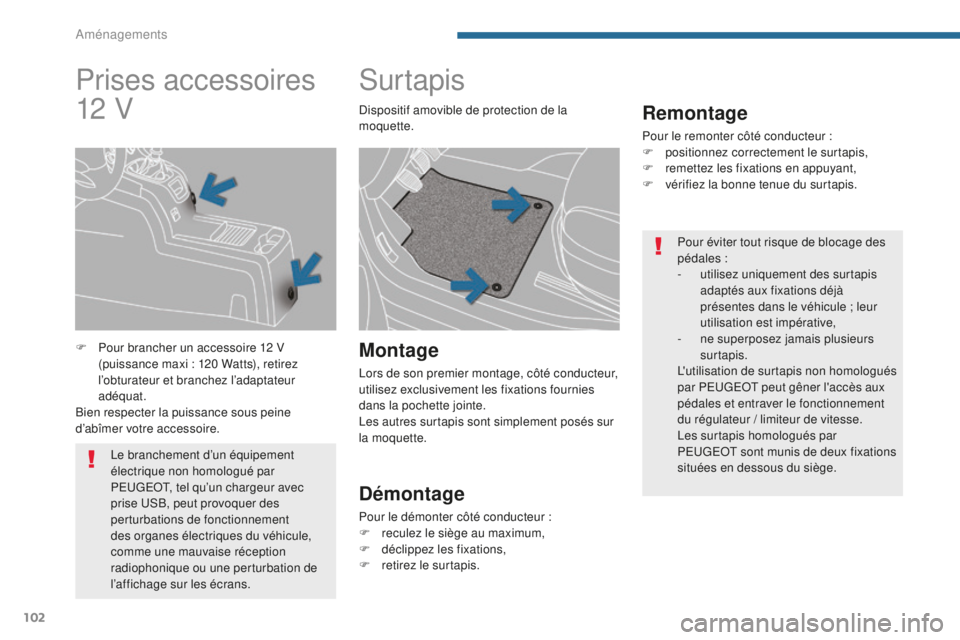

Surtapis
Remontage
Pour le remonter côté conducteur :
F p ositionnez correctement le surtapis,
F

r
emettez les fixations en appuyant,
F

v
érifiez la bonne tenue du surtapis.
Montage
Lors de son premier montage, côté conducteur,
utilisez exclusivement les fixations fournies
dans la pochette jointe.
Les autres surtapis sont simplement posés sur
la moquette.
Démontage
Pour le démonter côté conducteur :
F r eculez le siège au maximum,
F

d
éclippez les fixations,
F

r
etirez le surtapis.
Prises accessoires
12 V
F Pour brancher un accessoire 12 V (puissance maxi : 120 Watts), retirez
l’obturateur et branchez l’adaptateur
adéquat.
Bien respecter la puissance sous peine
d’abîmer votre accessoire. Dispositif amovible de protection de la
moquette.
Pour éviter tout risque de blocage des
pédales :
-
u
tilisez uniquement des surtapis
adaptés aux fixations déjà
présentes dans le véhicule ; leur
utilisation est impérative,
- n e superposez jamais plusieurs
surtapis.
L'utilisation de surtapis non homologués
par PEUGEOT peut gêner l'accès aux
pédales et entraver le fonctionnement
du régulateur / limiteur de vitesse.
Les surtapis homologués par
PEUGEOT sont munis de deux fixations
situées en dessous du siège.
Le branchement d’un équipement
électrique non homologué par
PEUGEOT, tel qu’un chargeur avec
prise USB, peut provoquer des
perturbations de fonctionnement
des organes électriques du véhicule,
comme une mauvaise réception
radiophonique ou une perturbation de
l’affichage sur les écrans.
Aménagements

103

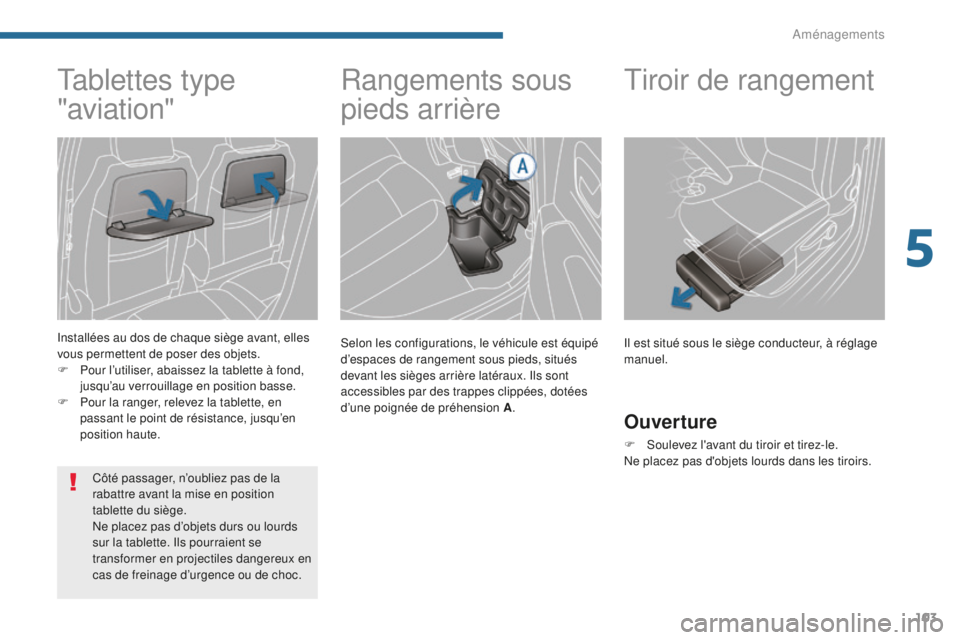

Rangements sous
pieds arrière
Selon les configurations, le véhicule est équipé
d’espaces de rangement sous pieds, situés
devant les sièges arrière latéraux. Ils sont
accessibles par des trappes clippées, dotées
d’une poignée de préhension A.
Tablettes type
"aviation"
Installées au dos de chaque siège avant, elles
vous permettent de poser des objets.
F

P
our l’utiliser, abaissez la tablette à fond,
jusqu’au verrouillage en position basse.
F

P
our la ranger, relevez la tablette, en
passant le point de résistance, jusqu’en
position haute.
Côté passager, n’oubliez pas de la
rabattre avant la mise en position
tablette du siège.
Ne placez pas d’objets durs ou lourds
sur la tablette. Ils pourraient se
transformer en projectiles dangereux en
cas de freinage d’urgence ou de choc.
Tiroir de rangement
Ouverture
F Soulevez l'avant du tiroir et tirez-le.
Ne placez pas d'objets lourds dans les tiroirs. Il est situé sous le siège conducteur, à réglage
manuel.
5
Aménagements

111

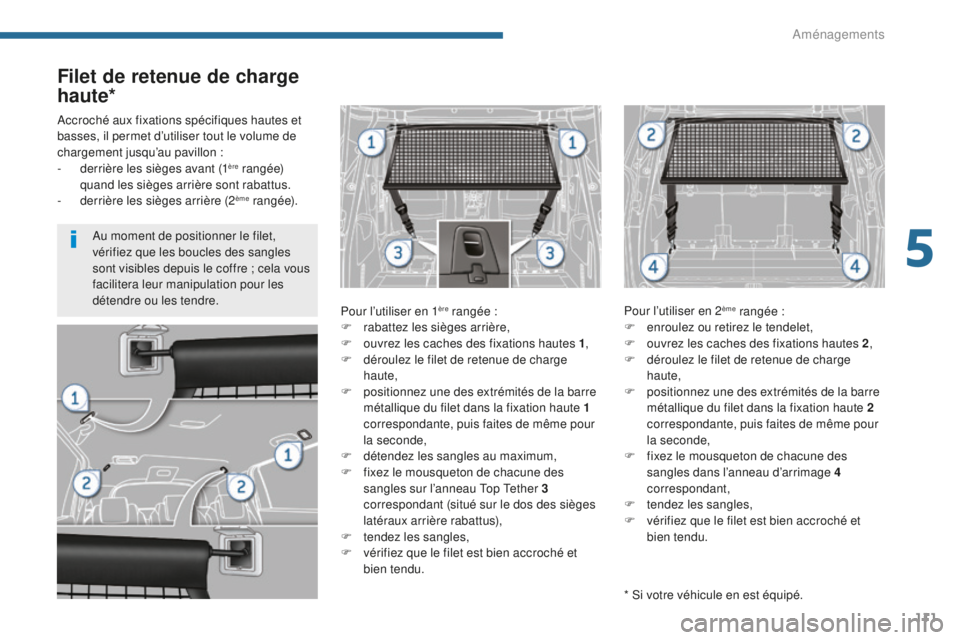

Filet de retenue de charge
haute*
Pour l’utiliser en 1ère rangée :
F
ra
battez les sièges arrière,
F

o

uvrez les caches des fixations hautes 1 ,
F

d

éroulez le filet de retenue de charge
haute,
F

p

ositionnez une des extrémités de la barre
métallique du filet dans la fixation haute 1
correspondante, puis faites de même pour
la seconde,
F

d

étendez les sangles au maximum,
F

f

ixez le mousqueton de chacune des
sangles sur l’anneau Top Tether 3
correspondant (situé sur le dos des sièges
latéraux arrière rabattus),
F

t

endez les sangles,
F

v

érifiez que le filet est bien accroché et
bien tendu. Pour l’utiliser en 2ème rangée :
F
en
roulez ou retirez le tendelet,
F

o

uvrez les caches des fixations hautes 2 ,
F

d

éroulez le filet de retenue de charge
haute,
F

p

ositionnez une des extrémités de la barre
métallique du filet dans la fixation haute 2
correspondante, puis faites de même pour
la seconde,
F

f

ixez le mousqueton de chacune des
sangles dans l’anneau d’arrimage 4
correspondant,
F

t

endez les sangles,
F

v

érifiez que le filet est bien accroché et
bien tendu.
Accroché aux fixations spécifiques hautes et
basses, il permet d’utiliser tout le volume de
chargement jusqu’au pavillon :
-

d

errière les sièges avant (1
ère rangée)
quand les sièges arrière sont rabattus.
-

d

errière les sièges arrière (2
ème rangée).
* Si votre véhicule en est équipé.
Au moment de positionner le filet,
vérifiez que les boucles des sangles
sont visibles depuis le coffre ; cela vous
facilitera leur manipulation pour les
détendre ou les tendre.
5
Aménagements
