2016 Peugeot 308 Priročnik za lastnika (in Slovenian)

263
308_sl_Chap08_En-cas-de-panne_ed02-2015

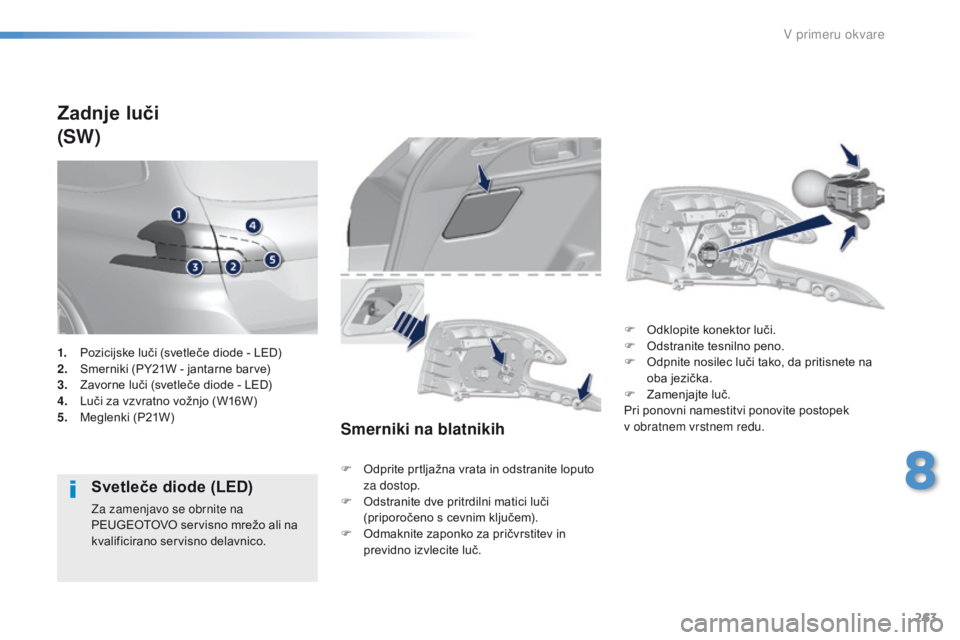

Zadnje luči
(SW)
Svetleče diode (LED)
Za zamenjavo se obrnite na
PEUGEOTOVO servisno mrežo ali na
kvalificirano servisno delavnico.
Smerniki na blatnikih
F Odprite prtljažna vrata in odstranite loputo za dostop.
F

O
dstranite dve pritrdilni matici luči
(priporočeno s cevnim ključem).
F

O
dmaknite zaponko za pričvrstitev in
previdno izvlecite luč. F

O
dklopite konektor luči.
F
O
dstranite tesnilno peno.
F
O
dpnite nosilec luči tako, da pritisnete na
oba jezička.
F
Z
amenjajte luč.
Pri ponovni namestitvi ponovite postopek
v

obratnem vrstnem redu.
1.
P

ozicijske luči (svetleče diode - LED)
2.
S

merniki (PY21W - jantarne barve)
3.
Z

avorne luči (svetleče diode - LED)
4.
L

uči za vzvratno vožnjo (W16W)
5.
M

eglenki (P21W)
8
V primeru okvare

264
308_sl_Chap08_En-cas-de-panne_ed02-2015

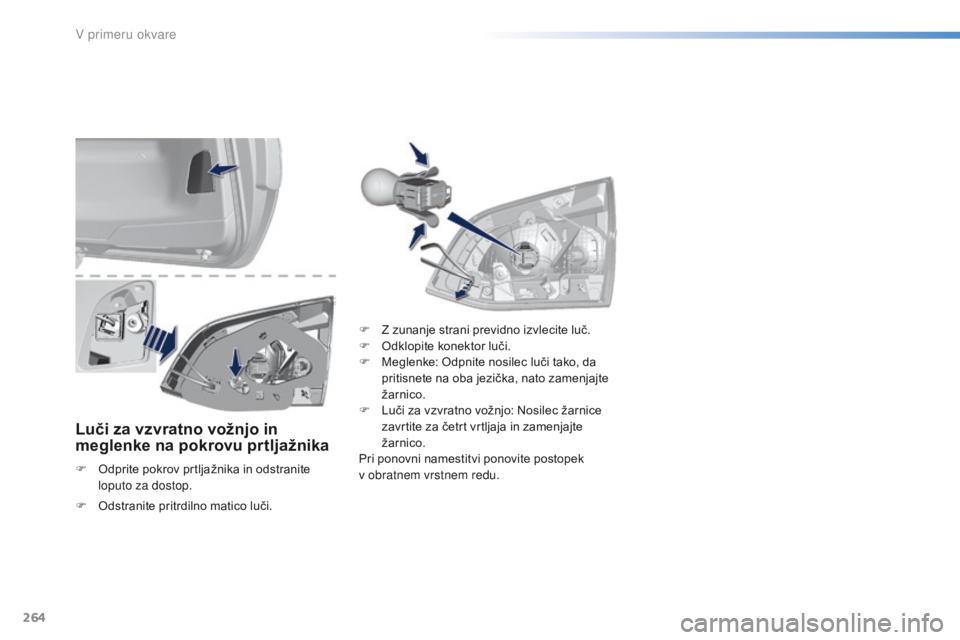

Luči za vzvratno vožnjo in
meglenke na pokrovu prtljažnika
F Odprite pokrov prtljažnika in odstranite loputo za dostop. F

Z z
unanje strani previdno izvlecite luč.
F
O
dklopite konektor luči.
F
M
eglenke: Odpnite nosilec luči tako, da
pritisnete na oba jezička, nato zamenjajte
žarnico.
F
L
uči za vzvratno vožnjo: Nosilec žarnice
zavrtite za četrt vrtljaja in zamenjajte
žarnico.
Pri ponovni namestitvi ponovite postopek
v obratnem vrstnem redu.
F

O
dstranite pritrdilno matico luči.
V primeru okvare

265
308_sl_Chap08_En-cas-de-panne_ed02-2015
O zamenjavi te vrste luči se posvetujte
s PE UGEOTOVO s ervisno mrežo ali
kvalificirano servisno delavnico.

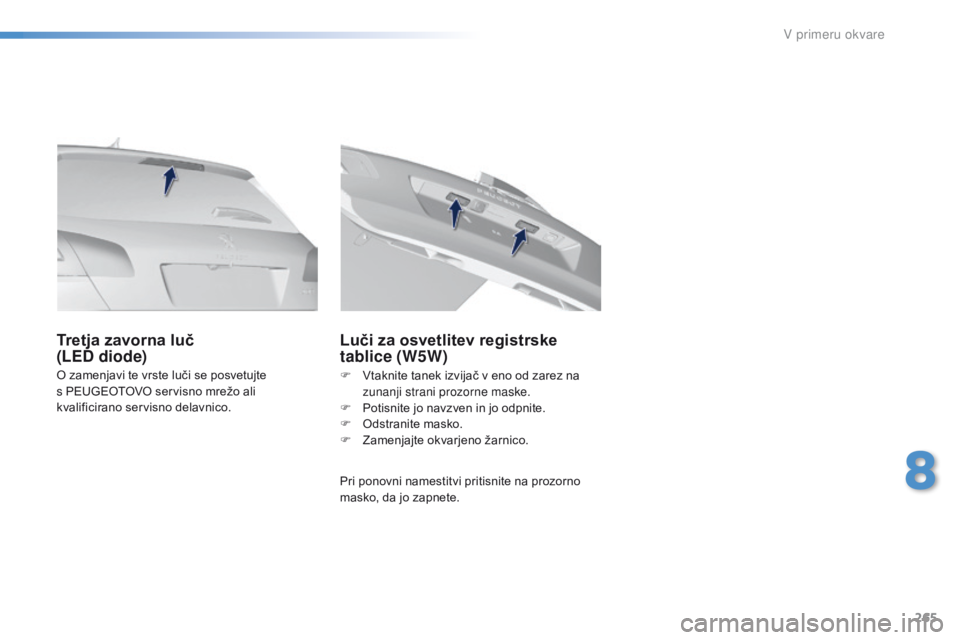

Tretja zavorna luč
(LED diode) Luči za osvetlitev registrske
tablice (W5W)
Pri ponovni namestitvi pritisnite na prozorno
masko, da jo zapnete. F
V
taknite tanek izvijač v eno od zarez na
zunanji strani prozorne maske.
F
P
otisnite jo navzven in jo odpnite.
F
O
dstranite masko.
F
Z
amenjajte okvarjeno žarnico.
8
V primeru okvare

266
308_sl_Chap08_En-cas-de-panne_ed02-2015
F Odpnite pokrov, tako da povlečete najprej njegov zgornji levi del, nato pa še desnega.
F

P
okrov do konca izvlecite in ga zavrtite.
Dostop do orodja
Pred zamenjavo varovalke morate ugotoviti:
F v zrok okvare in ga odpraviti
F

i
zklopiti vse električne porabnike
F

z
austaviti vozilo in izključiti kontakt
F

p
oiskati varovalko v okvari s pomočjo
dodelitvenih tabel in shematskih prikazov
na naslednjih straneh
Zamenjava varovalke
Dobra Pokvarjena
Če namestite varovalko, ki ni navedena
v spodnji tabeli, lahko to povzroči
resno okvaro na vozilu. Stopite v stik
s PEUGEOTOVO servisno mrežo ali
kvalificirano servisno delavnico. Klešče
Zamenjava varovalke
Za izvajanje posega na varovalki obvezno:
F
u porabite posebne klešče za odstranitev
varovalke iz ležišča in preverite stanje
nitke,
F

p
regorelo varovalko vedno zamenjajte
z varovalko enake jakosti (iste barve);
drugačna jakost lahko povzroči nepravilno
delovanje (nevarnost požara).
Če se okvara pojavi kmalu po zamenjavi
varovalke, naj električno opremo preverijo v
PEUGEOTOVI servisni mreži ali v kvalificirani
servisni delavnici.
F

S

nemite klešče s hrbtne strani pokrova, na
katero so pritrjene.
Klešče so nameščene na hrbtni strani pokrova
ohišja varovalk pod armaturno ploščo.
V primeru okvare

267
308_sl_Chap08_En-cas-de-panne_ed02-2015

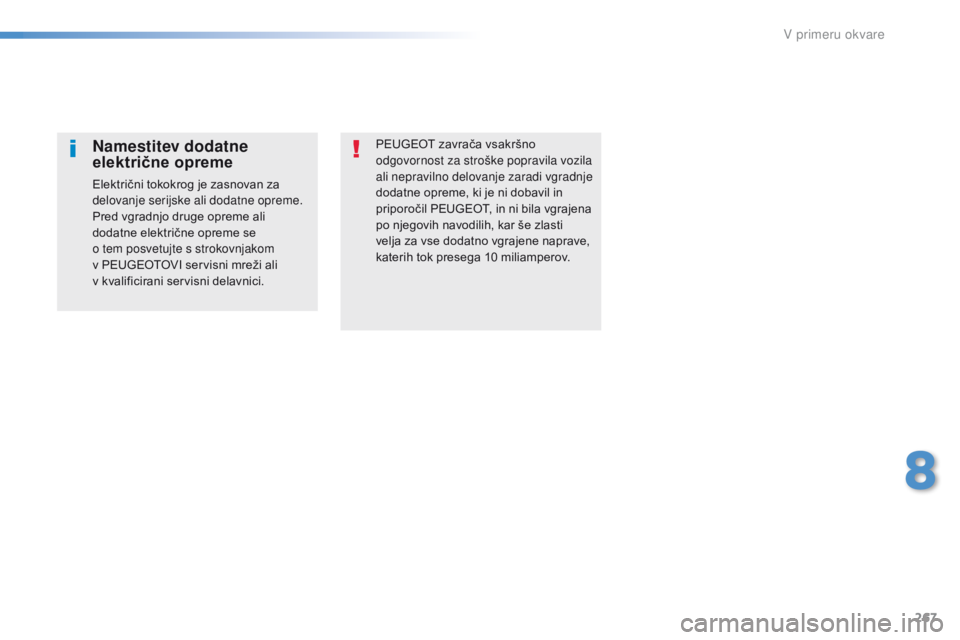

PEUGEOT zavrača vsakršno
odgovornost za stroške popravila vozila
ali nepravilno delovanje zaradi vgradnje
dodatne opreme, ki je ni dobavil in
priporočil PEUGEOT, in ni bila vgrajena
po njegovih navodilih, kar še zlasti
velja za vse dodatno vgrajene naprave,
katerih tok presega 10 miliamperov.Namestitev dodatne
električne opreme
Električni tokokrog je zasnovan za
delovanje serijske ali dodatne opreme.
Pred vgradnjo druge opreme ali
dodatne električne opreme se
o tem posvetujte s strokovnjakom
v
PEUGEOTOVI servisni mreži ali
v
kvalificirani servisni delavnici.
8
V primeru okvare

268
308_sl_Chap08_En-cas-de-panne_ed02-2015
Varovalke v armaturni
plošči
Ohišje varovalk je nameščeno v spodnjem delu
armaturne plošče, na levi strani.Varovalka
št. Jakost
(A) Funkcije
F4 5Klici v sili ali za pomoč na cesti
F6 A ali B 15Avtoradio, zaslon na dotik, predvajalnik zgoščenk, navigacija
F11 5Sistem prostoročnega dostopa in zagona vozila
F13 1012-voltna vtičnica za dodatno opremo spredaj
F14 1012-voltna vtičnica za dodatno opremo v prtljažnem prostoru
F16 3Osvetlitev prednjega zaprtega predala, stopna lučka zadaj
F17 3Lučka ogledala v senčniku, prednja stropna lučka
F19 5Instrumentna plošča
F21 10Večfunkcijski zaslon, klimatska naprava
F22 5Kamera za vzvratno vožnjo, pomoč pri parkiranju
F24 3Zaznavalo za dež in zaznavalo osvetljenosti
F25 5Varnostne blazine
F28 A ali B 15Avtoradio (+ akumulator)
F30 20Zadnji brisalnik
F31 30Ključavnice
F32 10Hi-fi ojačevalnik
F33 3Shranjevanje položajev voznika
F34 5Električni servovolan
F35 3Prikazi nezapetih varnostnih pasov
Dostop do varovalk
F Odpnite pokrov tako, da najprej povlečete
njegov zgornji levi del, nato še desnega.
Različica 1 (Full)
V primeru okvare

269
308_sl_Chap08_En-cas-de-panne_ed02-2015

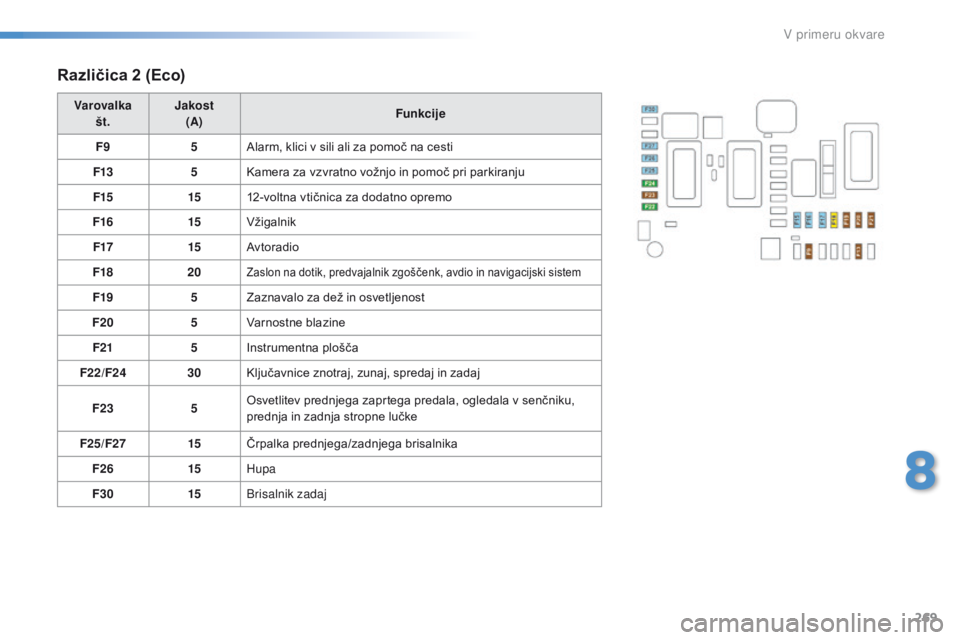

Različica 2 (Eco)
Varovalka
št. Jakost

(A) Funkcije
F9 5Alarm, klici v sili ali za pomoč na cesti
F13 5Kamera za vzvratno vožnjo in pomoč pri parkiranju
F15 1512-voltna vtičnica za dodatno opremo
F16 15Vžigalnik
F17 15Avtoradio
F18 20
Zaslon na dotik, predvajalnik zgoščenk, avdio in navigacijski sistem
F19 5Zaznavalo za dež in osvetljenost
F20 5Varnostne blazine
F21 5Instrumentna plošča
F22/F24 30Ključavnice znotraj, zunaj, spredaj in zadaj
F23 5Osvetlitev prednjega zaprtega predala, ogledala v senčniku,
prednja in zadnja stropne lučke
F25/F27 15Črpalka prednjega/zadnjega brisalnika
F26 15Hupa
F30 15Brisalnik zadaj
8
V primeru okvare

270
308_sl_Chap08_En-cas-de-panne_ed02-2015

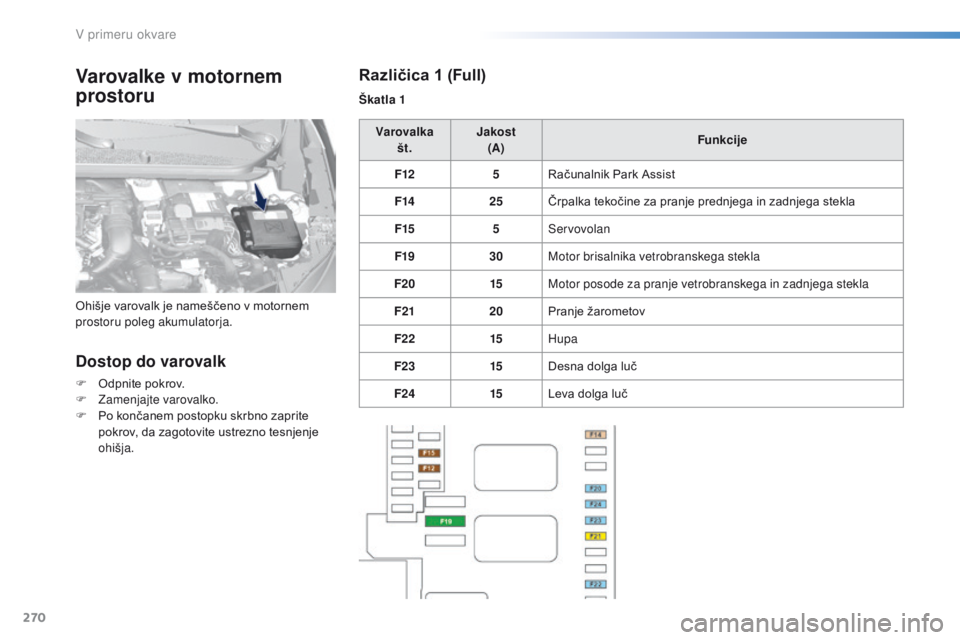

Varovalke v motornem
prostoru
Dostop do varovalk
F Odpnite pokrov.
F Z amenjajte varovalko.
F

P
o končanem postopku skrbno zaprite
pokrov, da zagotovite ustrezno tesnjenje
ohišja. Varovalka
št. Jakost
(A) Funkcije
F12 5Računalnik Park Assist
F14 25Črpalka tekočine za pranje prednjega in zadnjega stekla
F15 5Servovolan
F19 30Motor brisalnika vetrobranskega stekla
F20 15Motor posode za pranje vetrobranskega in zadnjega stekla
F21 20Pranje žarometov
F22 15Hupa
F23 15Desna dolga luč
F24 15Leva dolga luč
Ohišje varovalk je nameščeno v motornem
prostoru poleg akumulatorja.
Različica 1 (Full)
Škatla 1
V primeru okvare
