2016 OPEL ZAFIRA C Priručnik za vlasnika (in Croatian)

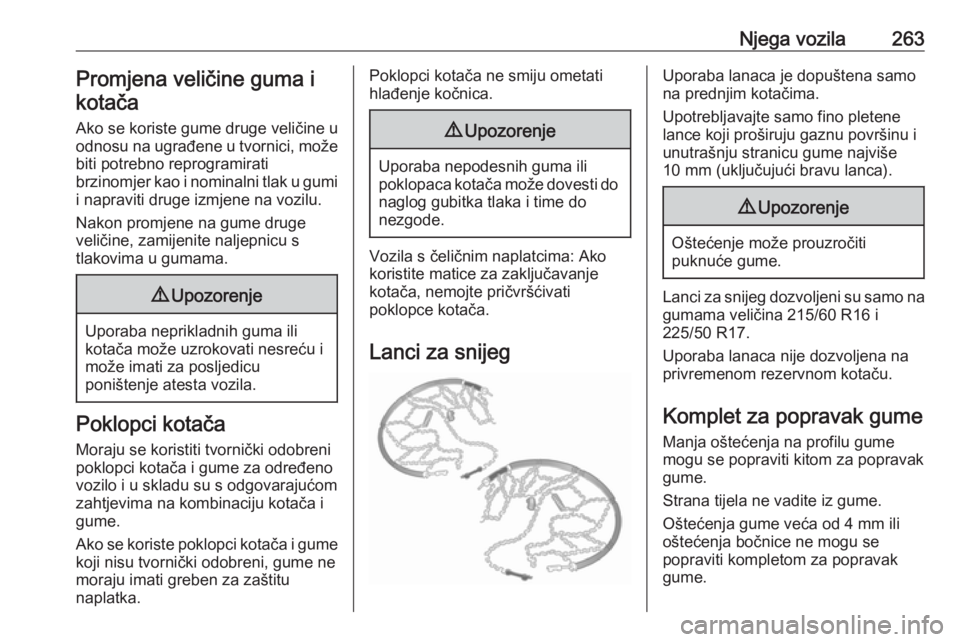

Njega vozila263Promjena veličine guma i
kotača
Ako se koriste gume druge veličine u
odnosu na ugrađene u tvornici, može
biti potrebno reprogramirati
brzinomjer kao i nominalni tlak u gumi i napraviti druge izmjene na vozilu.
Nakon promjene na gume druge
veličine, zamijenite naljepnicu s
tlakovima u gumama.9 Upozorenje
Uporaba neprikladnih guma ili
kotača može uzrokovati nesreću i
može imati za posljedicu
poništenje atesta vozila.
Poklopci kotača
Moraju se koristiti tvornički odobreni
poklopci kotača i gume za određeno
vozilo i u skladu su s odgovarajućom
zahtjevima na kombinaciju kotača i
gume.
Ako se koriste poklopci kotača i gume koji nisu tvornički odobreni, gume nemoraju imati greben za zaštitu
naplatka.
Poklopci kotača ne smiju ometati
hlađenje kočnica.9 Upozorenje
Uporaba nepodesnih guma ili
poklopaca kotača može dovesti do naglog gubitka tlaka i time do
nezgode.
Vozila s čeličnim naplatcima: Ako
koristite matice za zaključavanje
kotača, nemojte pričvršćivati
poklopce kotača.
Lanci za snijeg
Uporaba lanaca je dopuštena samo
na prednjim kotačima.
Upotrebljavajte samo fino pletene
lance koji proširuju gaznu površinu i
unutrašnju stranicu gume najviše
10 mm (uključujući bravu lanca).9 Upozorenje
Oštećenje može prouzročiti
puknuće gume.
Lanci za snijeg dozvoljeni su samo na gumama veličina 215/60 R16 i
225/50 R17.
Uporaba lanaca nije dozvoljena na
privremenom rezervnom kotaču.
Komplet za popravak gume Manja oštećenja na profilu gume
mogu se popraviti kitom za popravak
gume.
Strana tijela ne vadite iz gume.
Oštećenja gume veća od 4 mm ili
oštećenja bočnice ne mogu se
popraviti kompletom za popravak
gume.

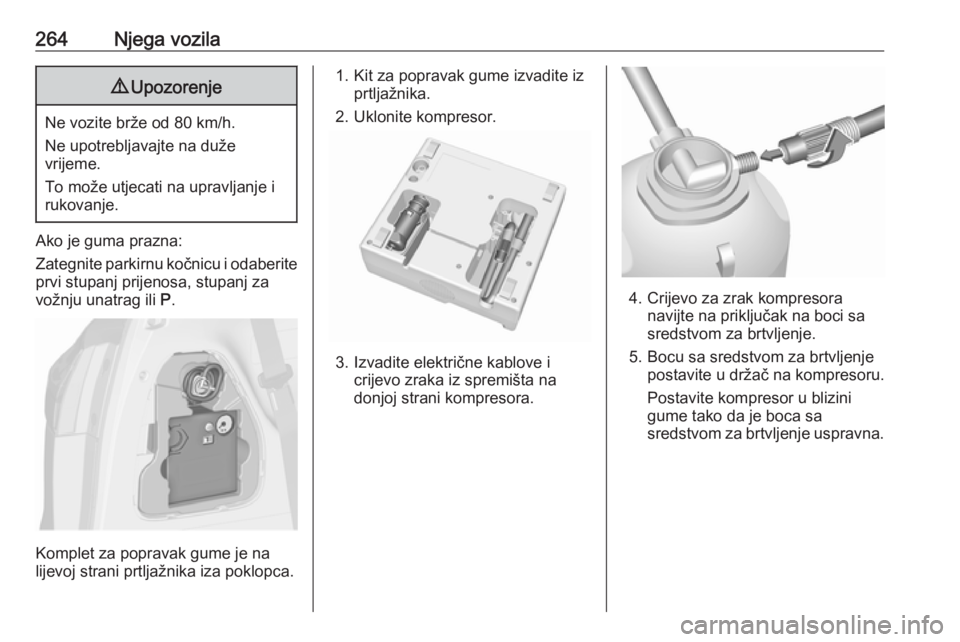

264Njega vozila9Upozorenje
Ne vozite brže od 80 km/h.
Ne upotrebljavajte na duže
vrijeme.
To može utjecati na upravljanje i
rukovanje.
Ako je guma prazna:
Zategnite parkirnu kočnicu i odaberite
prvi stupanj prijenosa, stupanj za
vožnju unatrag ili P.
Komplet za popravak gume je na
lijevoj strani prtljažnika iza poklopca.
1. Kit za popravak gume izvadite iz prtljažnika.
2. Uklonite kompresor.
3. Izvadite električne kablove i crijevo zraka iz spremišta nadonjoj strani kompresora.
4. Crijevo za zrak kompresora navijte na priključak na boci sa
sredstvom za brtvljenje.
5. Bocu sa sredstvom za brtvljenje postavite u držač na kompresoru.
Postavite kompresor u blizini
gume tako da je boca sa
sredstvom za brtvljenje uspravna.

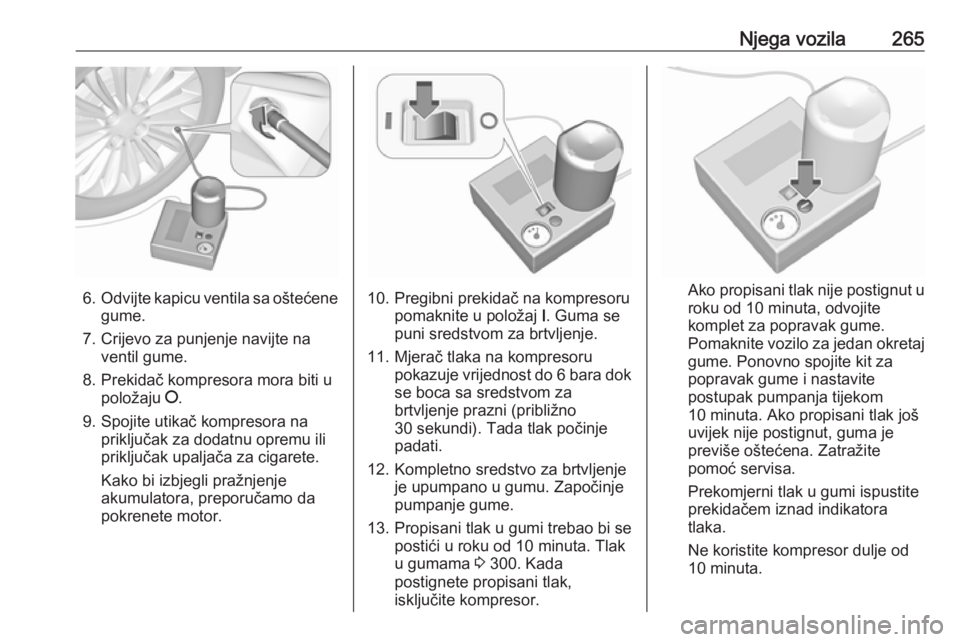

Njega vozila265
6.Odvijte kapicu ventila sa oštećene
gume.
7. Crijevo za punjenje navijte na ventil gume.
8. Prekidač kompresora mora biti u položaju J.
9. Spojite utikač kompresora na priključak za dodatnu opremu ili
priključak upaljača za cigarete.
Kako bi izbjegli pražnjenje
akumulatora, preporučamo da
pokrenete motor.10. Pregibni prekidač na kompresoru pomaknite u položaj I. Guma se
puni sredstvom za brtvljenje.
11. Mjerač tlaka na kompresoru pokazuje vrijednost do 6 bara dokse boca sa sredstvom za
brtvljenje prazni (približno
30 sekundi). Tada tlak počinje
padati.
12. Kompletno sredstvo za brtvljenje je upumpano u gumu. Započinje
pumpanje gume.
13. Propisani tlak u gumi trebao bi se postići u roku od 10 minuta. Tlak
u gumama 3 300. Kada
postignete propisani tlak,
isključite kompresor.Ako propisani tlak nije postignut u roku od 10 minuta, odvojitekomplet za popravak gume.
Pomaknite vozilo za jedan okretaj gume. Ponovno spojite kit za
popravak gume i nastavite
postupak pumpanja tijekom
10 minuta. Ako propisani tlak još
uvijek nije postignut, guma je
previše oštećena. Zatražite
pomoć servisa.
Prekomjerni tlak u gumi ispustite
prekidačem iznad indikatora
tlaka.
Ne koristite kompresor dulje od
10 minuta.

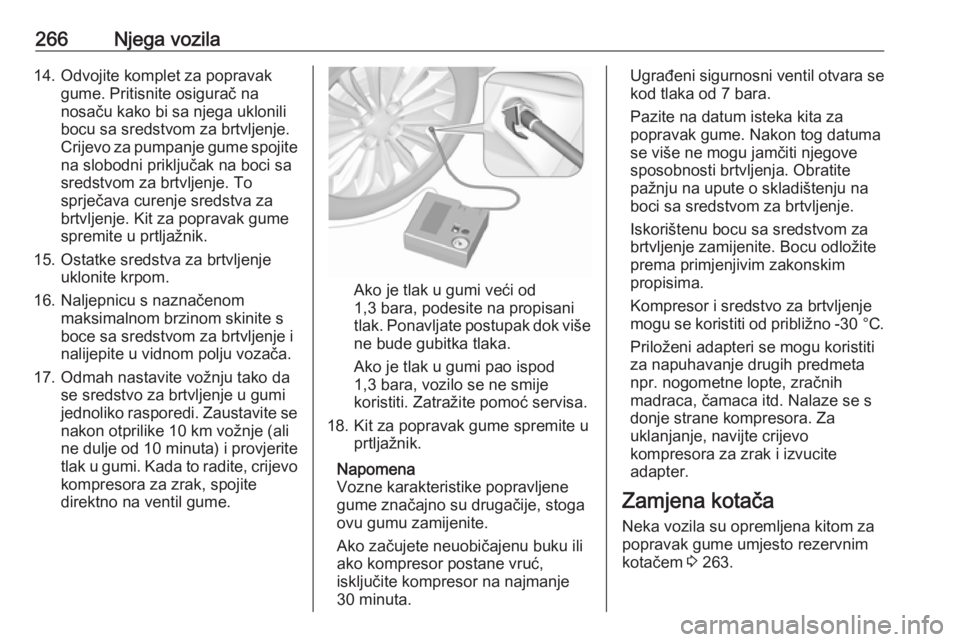

266Njega vozila14. Odvojite komplet za popravakgume. Pritisnite osigurač na
nosaču kako bi sa njega uklonili
bocu sa sredstvom za brtvljenje.
Crijevo za pumpanje gume spojite
na slobodni priključak na boci sa
sredstvom za brtvljenje. To
sprječava curenje sredstva za
brtvljenje. Kit za popravak gume
spremite u prtljažnik.
15. Ostatke sredstva za brtvljenje uklonite krpom.
16. Naljepnicu s naznačenom maksimalnom brzinom skinite s
boce sa sredstvom za brtvljenje i
nalijepite u vidnom polju vozača.
17. Odmah nastavite vožnju tako da se sredstvo za brtvljenje u gumi
jednoliko rasporedi. Zaustavite se nakon otprilike 10 km vožnje (ali
ne dulje od 10 minuta) i provjerite
tlak u gumi. Kada to radite, crijevo kompresora za zrak, spojite
direktno na ventil gume.
Ako je tlak u gumi veći od
1,3 bara, podesite na propisani
tlak. Ponavljate postupak dok više
ne bude gubitka tlaka.
Ako je tlak u gumi pao ispod
1,3 bara, vozilo se ne smije
koristiti. Zatražite pomoć servisa.
18. Kit za popravak gume spremite u prtljažnik.
Napomena
Vozne karakteristike popravljene
gume značajno su drugačije, stoga
ovu gumu zamijenite.
Ako začujete neuobičajenu buku ili
ako kompresor postane vruć,
isključite kompresor na najmanje
30 minuta.
Ugrađeni sigurnosni ventil otvara se kod tlaka od 7 bara.
Pazite na datum isteka kita za
popravak gume. Nakon tog datuma
se više ne mogu jamčiti njegove
sposobnosti brtvljenja. Obratite
pažnju na upute o skladištenju na
boci sa sredstvom za brtvljenje.
Iskorištenu bocu sa sredstvom za
brtvljenje zamijenite. Bocu odložite
prema primjenjivim zakonskim
propisima.
Kompresor i sredstvo za brtvljenje
mogu se koristiti od približno -30 °C.
Priloženi adapteri se mogu koristiti za napuhavanje drugih predmeta
npr. nogometne lopte, zračnih
madraca, čamaca itd. Nalaze se s
donje strane kompresora. Za
uklanjanje, navijte crijevo
kompresora za zrak i izvucite
adapter.
Zamjena kotača Neka vozila su opremljena kitom za
popravak gume umjesto rezervnim
kotačem 3 263.

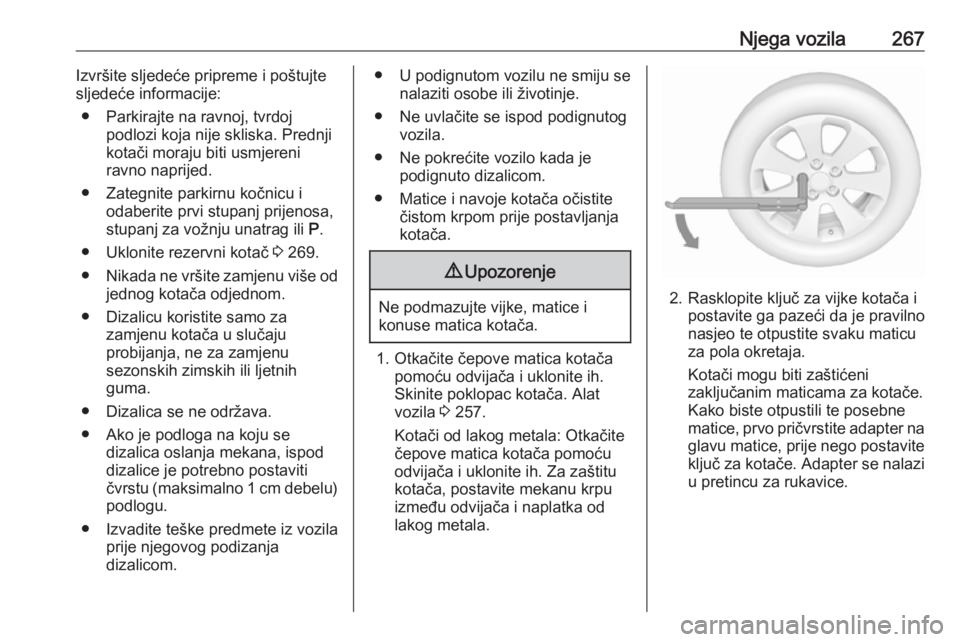

Njega vozila267Izvršite sljedeće pripreme i poštujte
sljedeće informacije:
● Parkirajte na ravnoj, tvrdoj podlozi koja nije skliska. Prednji
kotači moraju biti usmjereni
ravno naprijed.
● Zategnite parkirnu kočnicu i odaberite prvi stupanj prijenosa,
stupanj za vožnju unatrag ili P.
● Uklonite rezervni kotač 3 269.
● Nikada ne vršite zamjenu više od
jednog kotača odjednom.
● Dizalicu koristite samo za zamjenu kotača u slučaju
probijanja, ne za zamjenu
sezonskih zimskih ili ljetnih
guma.
● Dizalica se ne održava.
● Ako je podloga na koju se dizalica oslanja mekana, ispoddizalice je potrebno postavitičvrstu (maksimalno 1 cm debelu)
podlogu.
● Izvadite teške predmete iz vozila prije njegovog podizanja
dizalicom.● U podignutom vozilu ne smiju se nalaziti osobe ili životinje.
● Ne uvlačite se ispod podignutog vozila.
● Ne pokrećite vozilo kada je podignuto dizalicom.
● Matice i navoje kotača očistite čistom krpom prije postavljanja
kotača.9 Upozorenje
Ne podmazujte vijke, matice i
konuse matica kotača.
1. Otkačite čepove matica kotača pomoću odvijača i uklonite ih.
Skinite poklopac kotača. Alat
vozila 3 257.
Kotači od lakog metala: Otkačite
čepove matica kotača pomoću
odvijača i uklonite ih. Za zaštitu
kotača, postavite mekanu krpu
između odvijača i naplatka od
lakog metala.
2. Rasklopite ključ za vijke kotača i
postavite ga pazeći da je pravilno
nasjeo te otpustite svaku maticu za pola okretaja.
Kotači mogu biti zaštićeni
zaključanim maticama za kotače.
Kako biste otpustili te posebne
matice, prvo pričvrstite adapter na glavu matice, prije nego postavite
ključ za kotače. Adapter se nalazi u pretincu za rukavice.

268Njega vozila

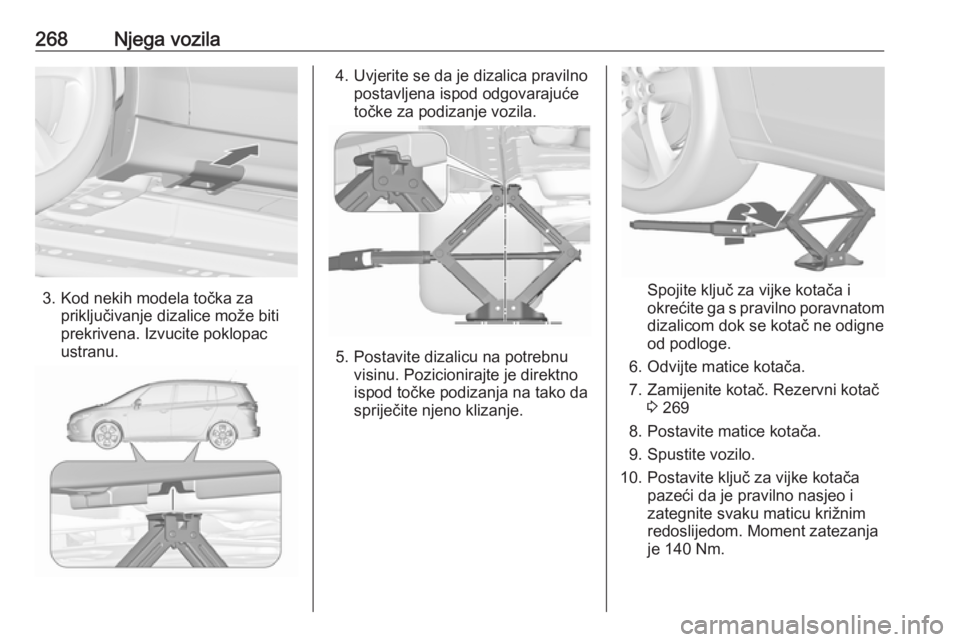

3. Kod nekih modela točka zapriključivanje dizalice može biti
prekrivena. Izvucite poklopac
ustranu.
4. Uvjerite se da je dizalica pravilno postavljena ispod odgovarajuće
točke za podizanje vozila.
5. Postavite dizalicu na potrebnu visinu. Pozicionirajte je direktno
ispod točke podizanja na tako da
spriječite njeno klizanje.
Spojite ključ za vijke kotača i
okrećite ga s pravilno poravnatom dizalicom dok se kotač ne odigne
od podloge.
6. Odvijte matice kotača.
7. Zamijenite kotač. Rezervni kotač 3 269
8. Postavite matice kotača.
9. Spustite vozilo.
10. Postavite ključ za vijke kotača pazeći da je pravilno nasjeo i
zategnite svaku maticu križnim
redoslijedom. Moment zatezanja je 140 Nm.

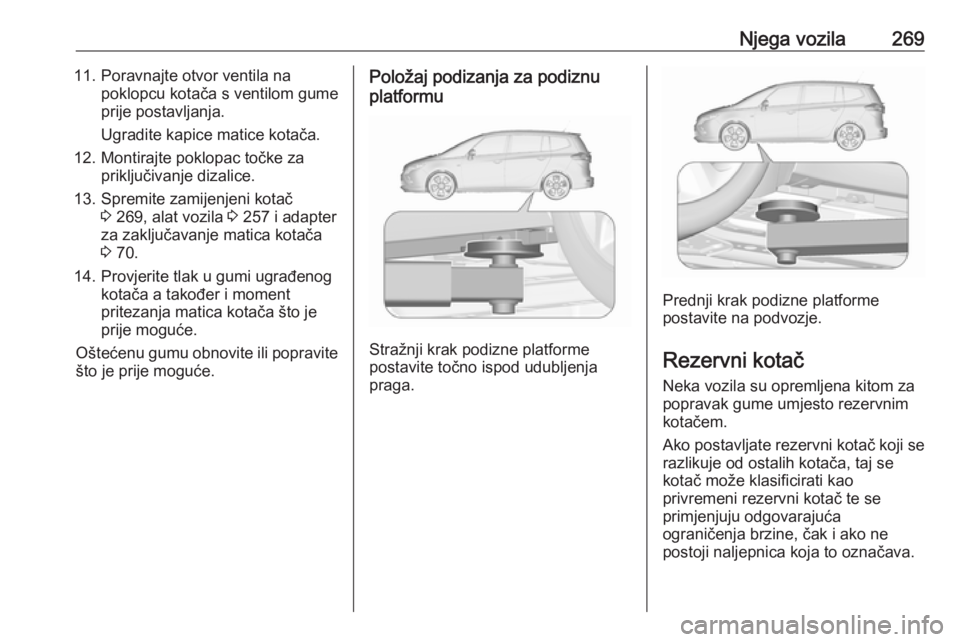

Njega vozila26911. Poravnajte otvor ventila napoklopcu kotača s ventilom gume
prije postavljanja.
Ugradite kapice matice kotača.
12. Montirajte poklopac točke za priključivanje dizalice.
13. Spremite zamijenjeni kotač 3 269, alat vozila 3 257 i adapter
za zaključavanje matica kotača
3 70.
14. Provjerite tlak u gumi ugrađenog kotača a također i moment
pritezanja matica kotača što je
prije moguće.
Oštećenu gumu obnovite ili popravite
što je prije moguće.Položaj podizanja za podiznu
platformu
Stražnji krak podizne platforme
postavite točno ispod udubljenja
praga.
Prednji krak podizne platforme
postavite na podvozje.
Rezervni kotač Neka vozila su opremljena kitom za
popravak gume umjesto rezervnim
kotačem.
Ako postavljate rezervni kotač koji se razlikuje od ostalih kotača, taj se
kotač može klasificirati kao
privremeni rezervni kotač te se
primjenjuju odgovarajuća
ograničenja brzine, čak i ako ne
postoji naljepnica koja to označava.

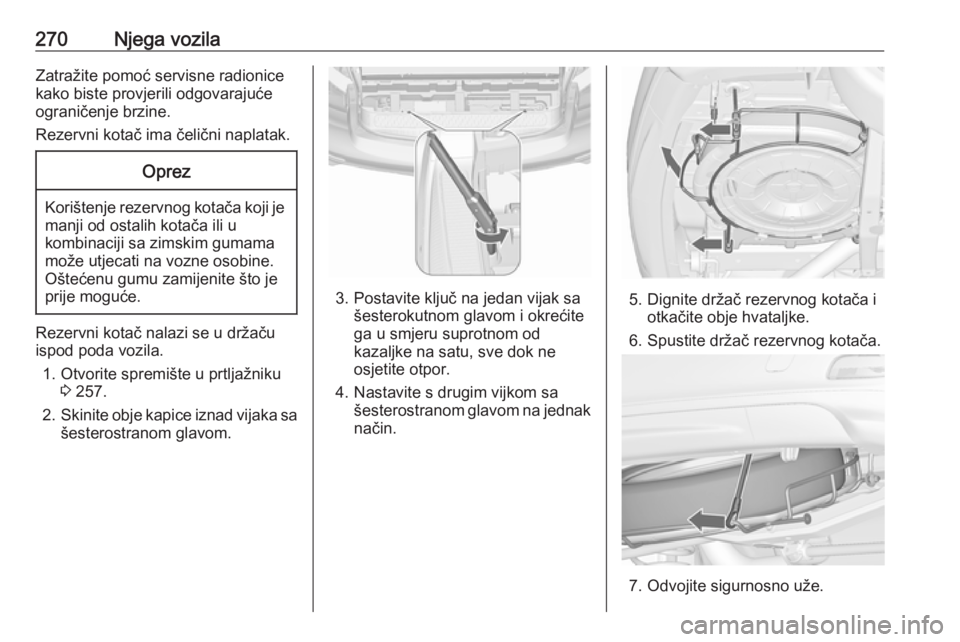

270Njega vozilaZatražite pomoć servisne radionice
kako biste provjerili odgovarajuće
ograničenje brzine.
Rezervni kotač ima čelični naplatak.Oprez
Korištenje rezervnog kotača koji je manji od ostalih kotača ili u
kombinaciji sa zimskim gumama
može utjecati na vozne osobine.
Oštećenu gumu zamijenite što je
prije moguće.
Rezervni kotač nalazi se u držaču
ispod poda vozila.
1. Otvorite spremište u prtljažniku 3 257.
2. Skinite obje kapice iznad vijaka sa
šesterostranom glavom.
3. Postavite ključ na jedan vijak sa šesterokutnom glavom i okrećitega u smjeru suprotnom od
kazaljke na satu, sve dok ne
osjetite otpor.
4. Nastavite s drugim vijkom sa šesterostranom glavom na jednaknačin.5. Dignite držač rezervnog kotača i otkačite obje hvataljke.
6. Spustite držač rezervnog kotača.
7. Odvojite sigurnosno uže.
