2016 OPEL ZAFIRA C Priručnik za vlasnika (in Croatian)

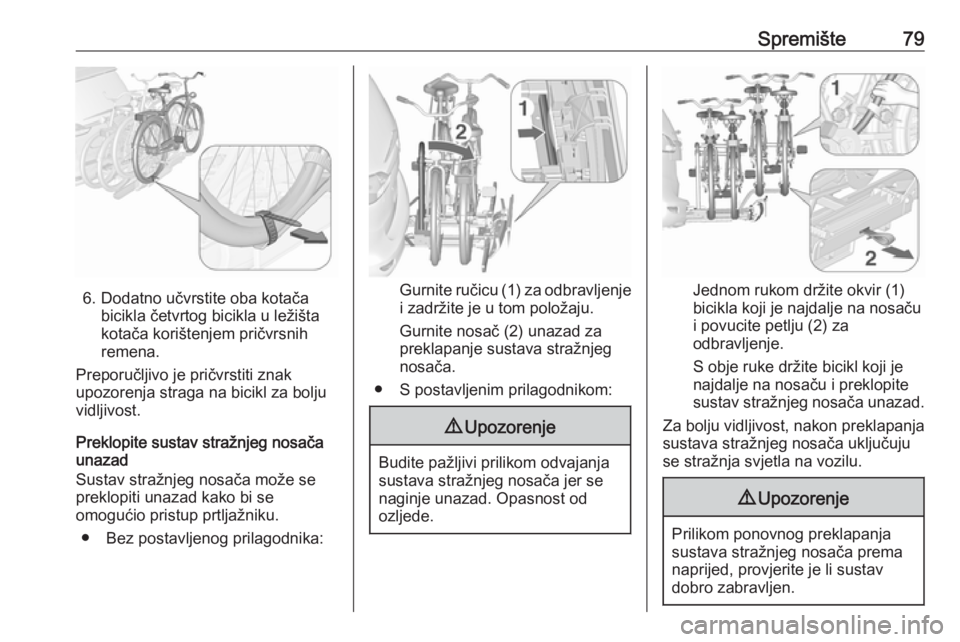

Spremište79
6. Dodatno učvrstite oba kotačabicikla četvrtog bicikla u ležišta
kotača korištenjem pričvrsnih
remena.
Preporučljivo je pričvrstiti znak upozorenja straga na bicikl za bolju
vidljivost.
Preklopite sustav stražnjeg nosača
unazad
Sustav stražnjeg nosača može se preklopiti unazad kako bi se
omogućio pristup prtljažniku.
● Bez postavljenog prilagodnika:Gurnite ručicu (1) za odbravljenjei zadržite je u tom položaju.
Gurnite nosač (2) unazad za preklapanje sustava stražnjeg
nosača.
● S postavljenim prilagodnikom:
9 Upozorenje
Budite pažljivi prilikom odvajanja
sustava stražnjeg nosača jer se
naginje unazad. Opasnost od
ozljede.
Jednom rukom držite okvir (1)
bicikla koji je najdalje na nosaču
i povucite petlju (2) za
odbravljenje.
S obje ruke držite bicikl koji je
najdalje na nosaču i preklopite
sustav stražnjeg nosača unazad.
Za bolju vidljivost, nakon preklapanja
sustava stražnjeg nosača uključuju
se stražnja svjetla na vozilu.
9 Upozorenje
Prilikom ponovnog preklapanja
sustava stražnjeg nosača prema
naprijed, provjerite je li sustav
dobro zabravljen.

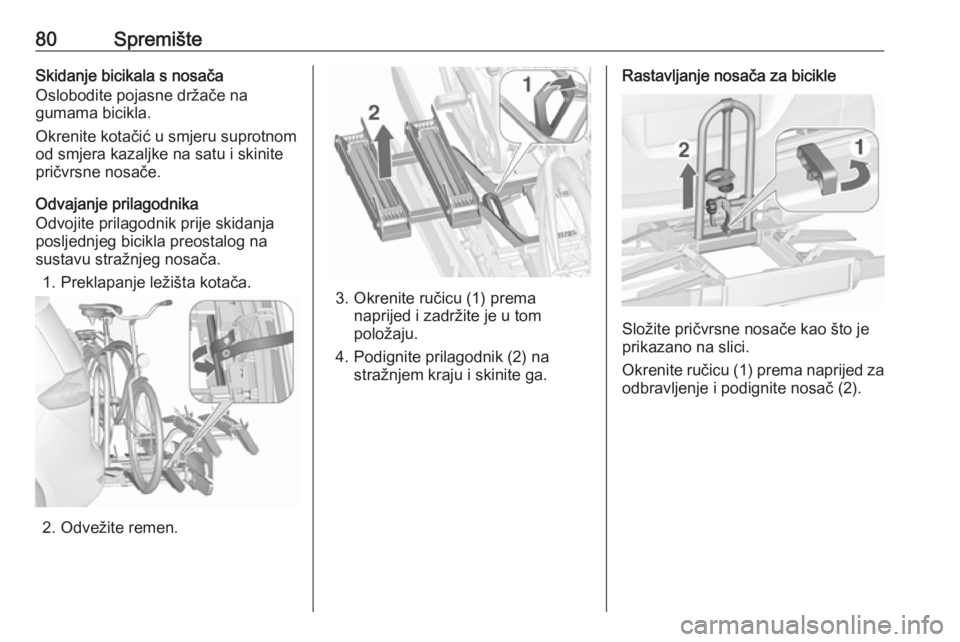

80SpremišteSkidanje bicikala s nosača
Oslobodite pojasne držače na
gumama bicikla.
Okrenite kotačić u smjeru suprotnom
od smjera kazaljke na satu i skinite
pričvrsne nosače.
Odvajanje prilagodnika
Odvojite prilagodnik prije skidanja
posljednjeg bicikla preostalog na sustavu stražnjeg nosača.
1. Preklapanje ležišta kotača.
2. Odvežite remen.
3. Okrenite ručicu (1) prema naprijed i zadržite je u tom
položaju.
4. Podignite prilagodnik (2) na stražnjem kraju i skinite ga.
Rastavljanje nosača za bicikle
Složite pričvrsne nosače kao što je
prikazano na slici.
Okrenite ručicu (1) prema naprijed za odbravljenje i podignite nosač (2).

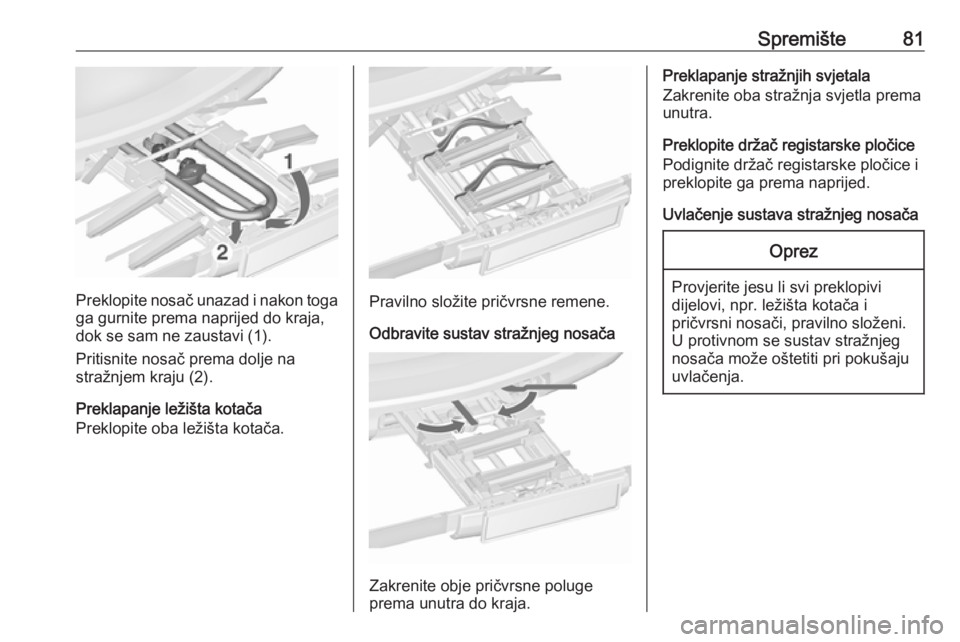

Spremište81
Preklopite nosač unazad i nakon toga
ga gurnite prema naprijed do kraja,
dok se sam ne zaustavi (1).
Pritisnite nosač prema dolje na
stražnjem kraju (2).
Preklapanje ležišta kotača
Preklopite oba ležišta kotača.Pravilno složite pričvrsne remene.
Odbravite sustav stražnjeg nosača
Zakrenite obje pričvrsne poluge
prema unutra do kraja.
Preklapanje stražnjih svjetala
Zakrenite oba stražnja svjetla prema
unutra.
Preklopite držač registarske pločice
Podignite držač registarske pločice i
preklopite ga prema naprijed.
Uvlačenje sustava stražnjeg nosačaOprez
Provjerite jesu li svi preklopivi dijelovi, npr. ležišta kotača i
pričvrsni nosači, pravilno složeni.
U protivnom se sustav stražnjeg
nosača može oštetiti pri pokušaju
uvlačenja.

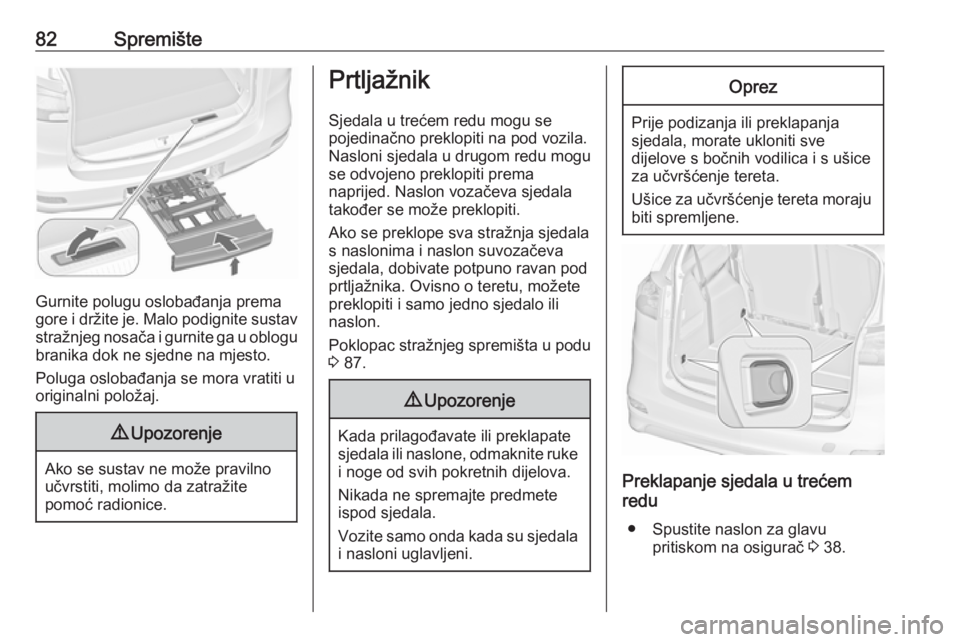

82Spremište
Gurnite polugu oslobađanja prema
gore i držite je. Malo podignite sustav stražnjeg nosača i gurnite ga u oblogu
branika dok ne sjedne na mjesto.
Poluga oslobađanja se mora vratiti u
originalni položaj.
9 Upozorenje
Ako se sustav ne može pravilno
učvrstiti, molimo da zatražite
pomoć radionice.
Prtljažnik
Sjedala u trećem redu mogu se
pojedinačno preklopiti na pod vozila.
Nasloni sjedala u drugom redu mogu
se odvojeno preklopiti prema
naprijed. Naslon vozačeva sjedala
također se može preklopiti.
Ako se preklope sva stražnja sjedala
s naslonima i naslon suvozačeva
sjedala, dobivate potpuno ravan pod
prtljažnika. Ovisno o teretu, možete
preklopiti i samo jedno sjedalo ili
naslon.
Poklopac stražnjeg spremišta u podu
3 87.9 Upozorenje
Kada prilagođavate ili preklapate
sjedala ili naslone, odmaknite ruke i noge od svih pokretnih dijelova.
Nikada ne spremajte predmete
ispod sjedala.
Vozite samo onda kada su sjedala i nasloni uglavljeni.
Oprez
Prije podizanja ili preklapanja
sjedala, morate ukloniti sve
dijelove s bočnih vodilica i s ušice za učvršćenje tereta.
Ušice za učvršćenje tereta moraju biti spremljene.
Preklapanje sjedala u trećem
redu
● Spustite naslon za glavu pritiskom na osigurač 3 38.

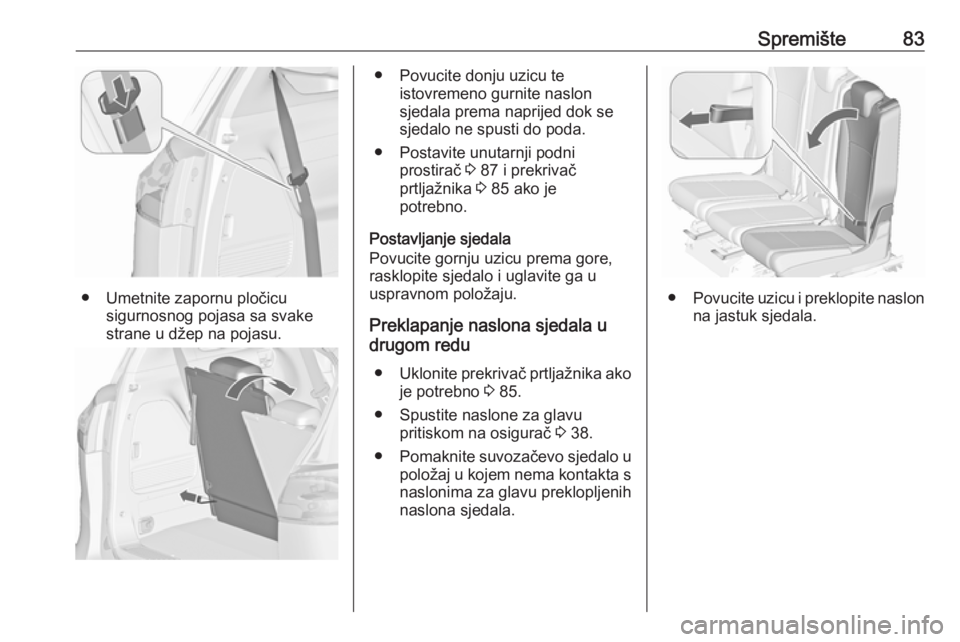

Spremište83
● Umetnite zapornu pločicusigurnosnog pojasa sa svake
strane u džep na pojasu.
● Povucite donju uzicu te istovremeno gurnite naslon
sjedala prema naprijed dok se
sjedalo ne spusti do poda.
● Postavite unutarnji podni prostirač 3 87 i prekrivač
prtljažnika 3 85 ako je
potrebno.
Postavljanje sjedala
Povucite gornju uzicu prema gore, rasklopite sjedalo i uglavite ga u
uspravnom položaju.
Preklapanje naslona sjedala u
drugom redu
● Uklonite prekrivač prtljažnika ako
je potrebno 3 85.
● Spustite naslone za glavu pritiskom na osigurač 3 38.
● Pomaknite suvozačevo sjedalo u
položaj u kojem nema kontakta s naslonima za glavu preklopljenih
naslona sjedala.
● Povucite uzicu i preklopite naslon
na jastuk sjedala.

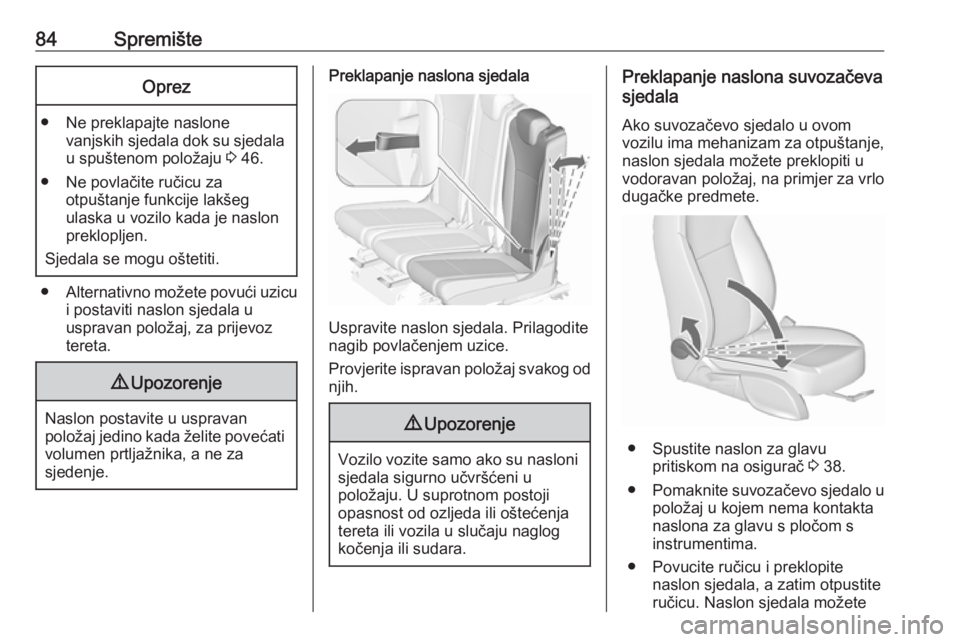

84SpremišteOprez
● Ne preklapajte naslonevanjskih sjedala dok su sjedalau spuštenom položaju 3 46.
● Ne povlačite ručicu za otpuštanje funkcije lakšeg
ulaska u vozilo kada je naslon
preklopljen.
Sjedala se mogu oštetiti.
● Alternativno možete povući uzicu
i postaviti naslon sjedala u
uspravan položaj, za prijevoz
tereta.
9 Upozorenje
Naslon postavite u uspravan
položaj jedino kada želite povećati volumen prtljažnika, a ne za
sjedenje.
Preklapanje naslona sjedala
Uspravite naslon sjedala. Prilagodite
nagib povlačenjem uzice.
Provjerite ispravan položaj svakog od njih.
9 Upozorenje
Vozilo vozite samo ako su nasloni
sjedala sigurno učvršćeni u
položaju. U suprotnom postoji
opasnost od ozljeda ili oštećenja
tereta ili vozila u slučaju naglog
kočenja ili sudara.
Preklapanje naslona suvozačeva
sjedala
Ako suvozačevo sjedalo u ovom
vozilu ima mehanizam za otpuštanje, naslon sjedala možete preklopiti u
vodoravan položaj, na primjer za vrlo
dugačke predmete.
● Spustite naslon za glavu pritiskom na osigurač 3 38.
● Pomaknite suvozačevo sjedalo u
položaj u kojem nema kontakta
naslona za glavu s pločom s
instrumentima.
● Povucite ručicu i preklopite naslon sjedala, a zatim otpustite
ručicu. Naslon sjedala možete

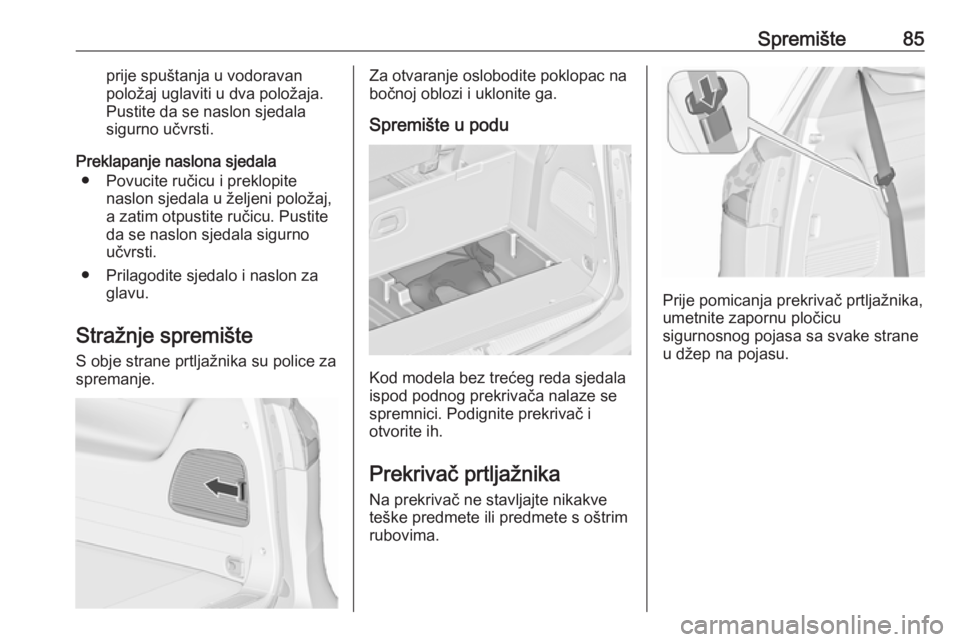

Spremište85prije spuštanja u vodoravan
položaj uglaviti u dva položaja.
Pustite da se naslon sjedala
sigurno učvrsti.
Preklapanje naslona sjedala ● Povucite ručicu i preklopite naslon sjedala u željeni položaj,
a zatim otpustite ručicu. Pustite
da se naslon sjedala sigurno učvrsti.
● Prilagodite sjedalo i naslon za glavu.
Stražnje spremište
S obje strane prtljažnika su police za
spremanje.Za otvaranje oslobodite poklopac na
bočnoj oblozi i uklonite ga.
Spremište u podu
Kod modela bez trećeg reda sjedala
ispod podnog prekrivača nalaze se
spremnici. Podignite prekrivač i
otvorite ih.
Prekrivač prtljažnika
Na prekrivač ne stavljajte nikakve
teške predmete ili predmete s oštrim rubovima.
Prije pomicanja prekrivač prtljažnika,
umetnite zapornu pločicu
sigurnosnog pojasa sa svake strane
u džep na pojasu.

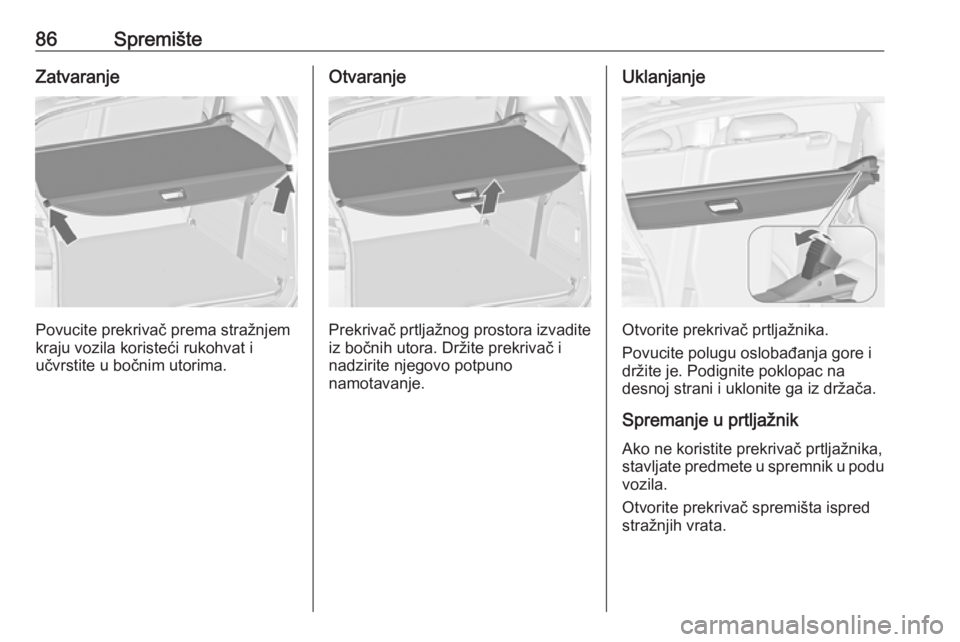

86SpremišteZatvaranje
Povucite prekrivač prema stražnjem
kraju vozila koristeći rukohvat i
učvrstite u bočnim utorima.
Otvaranje
Prekrivač prtljažnog prostora izvadite
iz bočnih utora. Držite prekrivač i
nadzirite njegovo potpuno
namotavanje.
Uklanjanje
Otvorite prekrivač prtljažnika.
Povucite polugu oslobađanja gore i
držite je. Podignite poklopac na
desnoj strani i uklonite ga iz držača.
Spremanje u prtljažnik Ako ne koristite prekrivač prtljažnika,
stavljate predmete u spremnik u podu vozila.
Otvorite prekrivač spremišta ispred
stražnjih vrata.
