2016 OPEL ZAFIRA C Priručnik za vlasnika (in Croatian)

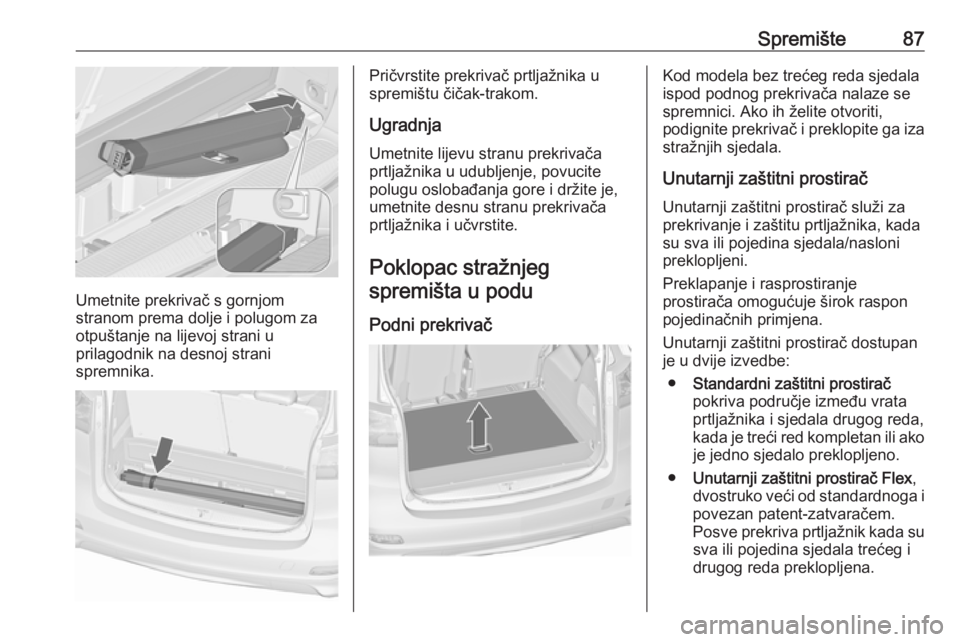

Spremište87
Umetnite prekrivač s gornjom
stranom prema dolje i polugom za
otpuštanje na lijevoj strani u
prilagodnik na desnoj strani
spremnika.
Pričvrstite prekrivač prtljažnika u
spremištu čičak-trakom.
Ugradnja
Umetnite lijevu stranu prekrivača
prtljažnika u udubljenje, povucite
polugu oslobađanja gore i držite je, umetnite desnu stranu prekrivača
prtljažnika i učvrstite.
Poklopac stražnjeg spremišta u podu
Podni prekrivačKod modela bez trećeg reda sjedala
ispod podnog prekrivača nalaze se
spremnici. Ako ih želite otvoriti,
podignite prekrivač i preklopite ga iza stražnjih sjedala.
Unutarnji zaštitni prostirač Unutarnji zaštitni prostirač služi za
prekrivanje i zaštitu prtljažnika, kada
su sva ili pojedina sjedala/nasloni
preklopljeni.
Preklapanje i rasprostiranje
prostirača omogućuje širok raspon
pojedinačnih primjena.
Unutarnji zaštitni prostirač dostupan
je u dvije izvedbe:
● Standardni zaštitni prostirač
pokriva područje između vrata
prtljažnika i sjedala drugog reda,
kada je treći red kompletan ili ako je jedno sjedalo preklopljeno.
● Unutarnji zaštitni prostirač Flex ,
dvostruko veći od standardnoga i
povezan patent-zatvaračem.
Posve prekriva prtljažnik kada su sva ili pojedina sjedala trećeg i
drugog reda preklopljena.

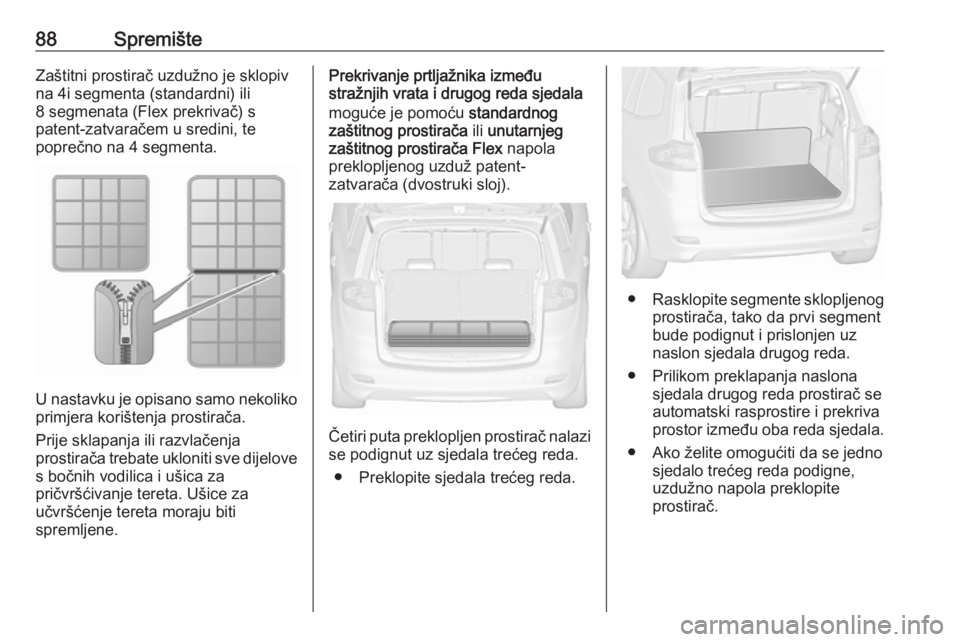

88SpremišteZaštitni prostirač uzdužno je sklopiv
na 4i segmenta (standardni) ili
8 segmenata (Flex prekrivač) s
patent-zatvaračem u sredini, te
poprečno na 4 segmenta.
U nastavku je opisano samo nekoliko
primjera korištenja prostirača.
Prije sklapanja ili razvlačenja
prostirača trebate ukloniti sve dijelove s bočnih vodilica i ušica za
pričvršćivanje tereta. Ušice za
učvršćenje tereta moraju biti
spremljene.
Prekrivanje prtljažnika između
stražnjih vrata i drugog reda sjedala
moguće je pomoću standardnog
zaštitnog prostirača ili unutarnjeg
zaštitnog prostirača Flex napola
preklopljenog uzduž patent-
zatvarača (dvostruki sloj).
Četiri puta preklopljen prostirač nalazi se podignut uz sjedala trećeg reda.
● Preklopite sjedala trećeg reda.
● Rasklopite segmente sklopljenog
prostirača, tako da prvi segment
bude podignut i prislonjen uz
naslon sjedala drugog reda.
● Prilikom preklapanja naslona sjedala drugog reda prostirač se
automatski rasprostire i prekriva
prostor između oba reda sjedala.
● Ako želite omogućiti da se jedno sjedalo trećeg reda podigne,
uzdužno napola preklopite
prostirač.

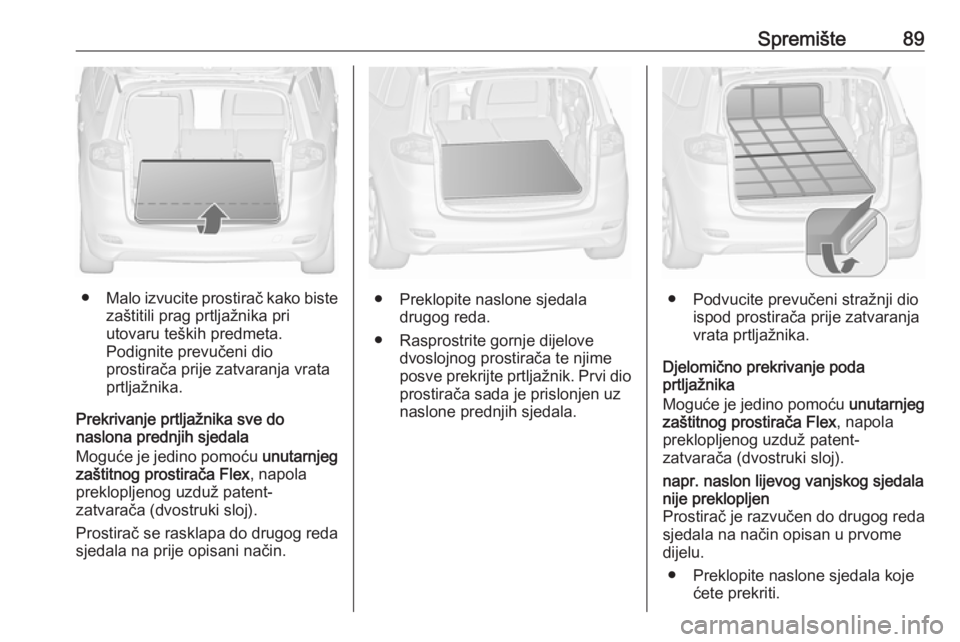

Spremište89
●Malo izvucite prostirač kako biste
zaštitili prag prtljažnika pri
utovaru teških predmeta.
Podignite prevučeni dio
prostirača prije zatvaranja vrata
prtljažnika.
Prekrivanje prtljažnika sve do
naslona prednjih sjedala
Moguće je jedino pomoću unutarnjeg
zaštitnog prostirača Flex , napola
preklopljenog uzduž patent-
zatvarača (dvostruki sloj).
Prostirač se rasklapa do drugog reda
sjedala na prije opisani način.● Preklopite naslone sjedala drugog reda.
● Rasprostrite gornje dijelove dvoslojnog prostirača te njime
posve prekrijte prtljažnik. Prvi dio prostirača sada je prislonjen uz
naslone prednjih sjedala.● Podvucite prevučeni stražnji dio ispod prostirača prije zatvaranja
vrata prtljažnika.
Djelomično prekrivanje poda
prtljažnika
Moguće je jedino pomoću unutarnjeg
zaštitnog prostirača Flex , napola
preklopljenog uzduž patent-
zatvarača (dvostruki sloj).
napr. naslon lijevog vanjskog sjedala
nije preklopljen
Prostirač je razvučen do drugog reda
sjedala na način opisan u prvome
dijelu.
● Preklopite naslone sjedala koje ćete prekriti.

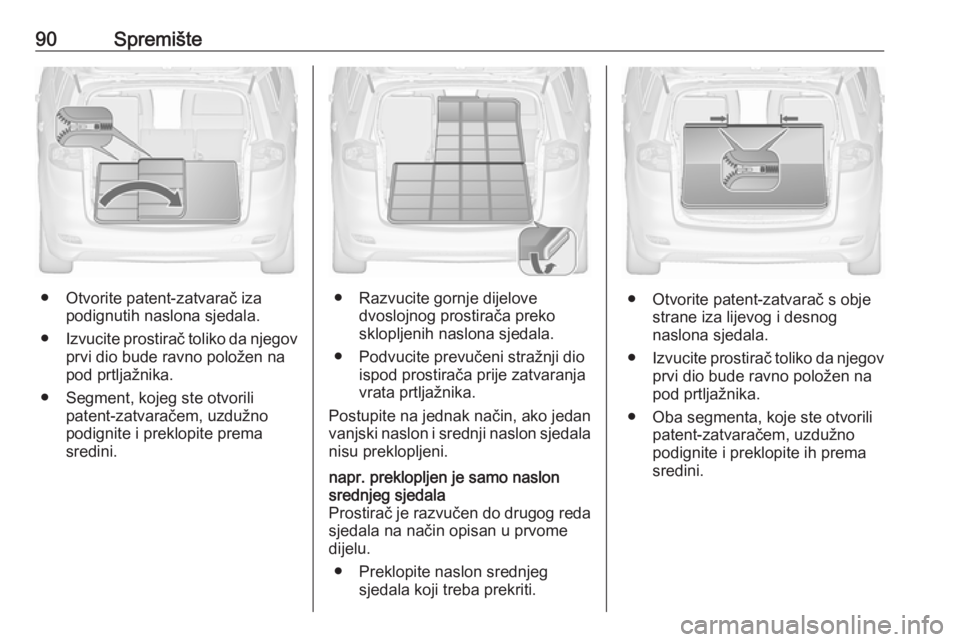

90Spremište
● Otvorite patent-zatvarač izapodignutih naslona sjedala.
● Izvucite prostirač toliko da njegov
prvi dio bude ravno položen na pod prtljažnika.
● Segment, kojeg ste otvorili patent-zatvaračem, uzdužno
podignite i preklopite prema
sredini.● Razvucite gornje dijelove dvoslojnog prostirača preko
sklopljenih naslona sjedala.
● Podvucite prevučeni stražnji dio ispod prostirača prije zatvaranja
vrata prtljažnika.
Postupite na jednak način, ako jedan
vanjski naslon i srednji naslon sjedala nisu preklopljeni.
napr. preklopljen je samo naslon
srednjeg sjedala
Prostirač je razvučen do drugog reda
sjedala na način opisan u prvome
dijelu.
● Preklopite naslon srednjeg sjedala koji treba prekriti.
● Otvorite patent-zatvarač s obje strane iza lijevog i desnog
naslona sjedala.
● Izvucite prostirač toliko da njegov
prvi dio bude ravno položen na pod prtljažnika.
● Oba segmenta, koje ste otvorili patent-zatvaračem, uzdužno
podignite i preklopite ih prema
sredini.

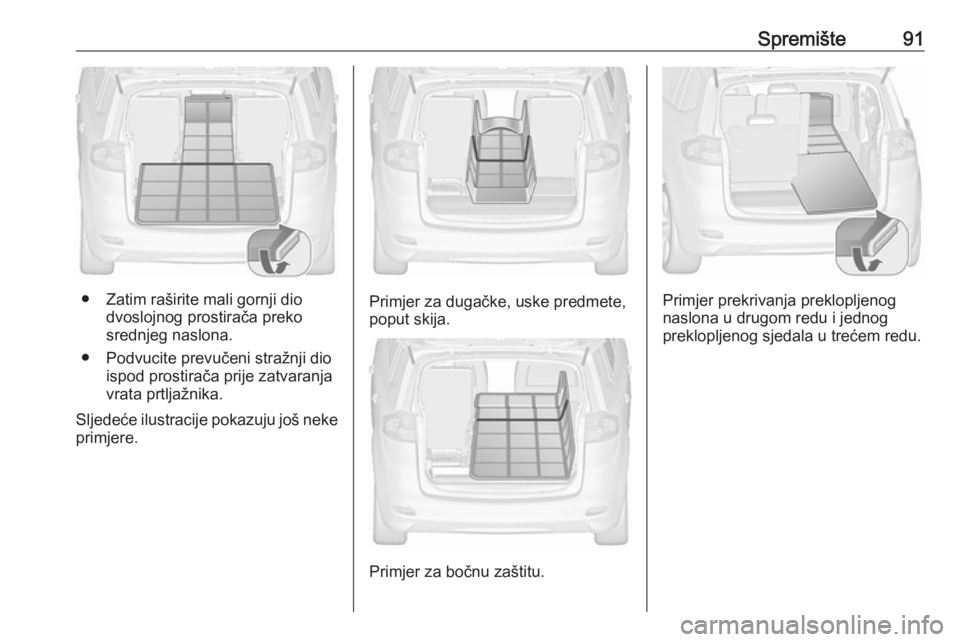

Spremište91
● Zatim raširite mali gornji diodvoslojnog prostirača preko
srednjeg naslona.
● Podvucite prevučeni stražnji dio ispod prostirača prije zatvaranja
vrata prtljažnika.
Sljedeće ilustracije pokazuju još neke
primjere.Primjer za dugačke, uske predmete,
poput skija.
Primjer za bočnu zaštitu.
Primjer prekrivanja preklopljenog
naslona u drugom redu i jednog
preklopljenog sjedala u trećem redu.

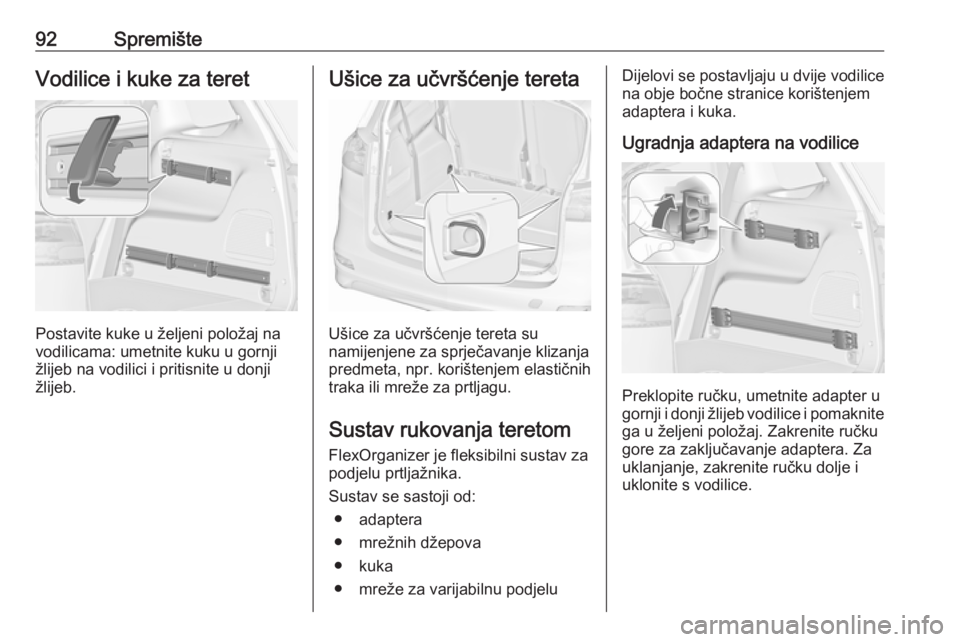

92SpremišteVodilice i kuke za teret
Postavite kuke u željeni položaj na
vodilicama: umetnite kuku u gornji
žlijeb na vodilici i pritisnite u donji
žlijeb.
Ušice za učvršćenje tereta
Ušice za učvršćenje tereta su
namijenjene za sprječavanje klizanja
predmeta, npr. korištenjem elastičnih
traka ili mreže za prtljagu.
Sustav rukovanja teretom FlexOrganizer je fleksibilni sustav za
podjelu prtljažnika.
Sustav se sastoji od:
● adaptera
● mrežnih džepova
● kuka
● mreže za varijabilnu podjelu
Dijelovi se postavljaju u dvije vodilice
na obje bočne stranice korištenjem adaptera i kuka.
Ugradnja adaptera na vodilice
Preklopite ručku, umetnite adapter u
gornji i donji žlijeb vodilice i pomaknite ga u željeni položaj. Zakrenite ručkugore za zaključavanje adaptera. Za
uklanjanje, zakrenite ručku dolje i
uklonite s vodilice.

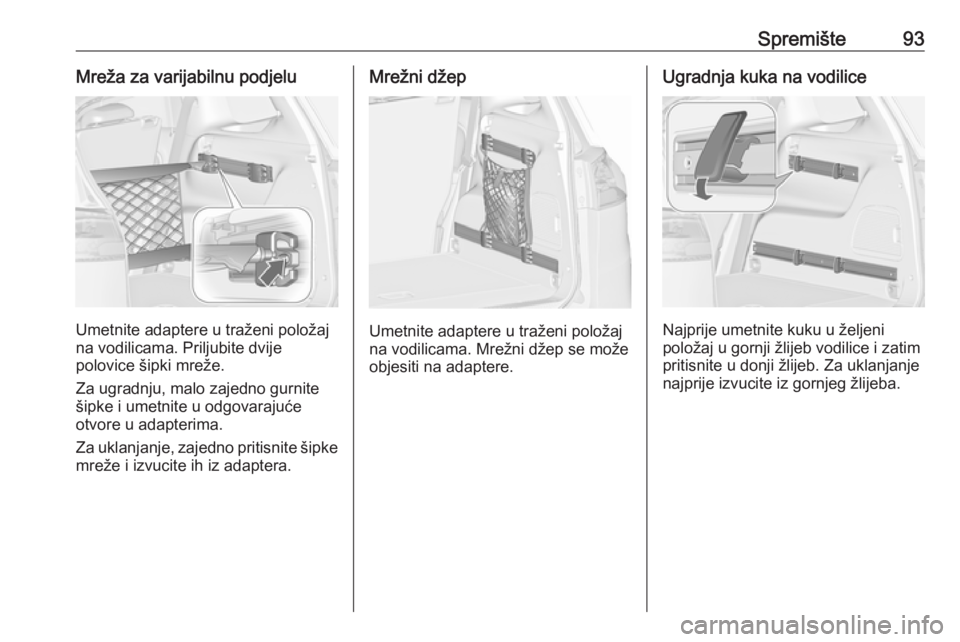

Spremište93Mreža za varijabilnu podjelu
Umetnite adaptere u traženi položaj
na vodilicama. Priljubite dvije
polovice šipki mreže.
Za ugradnju, malo zajedno gurnite
šipke i umetnite u odgovarajuće
otvore u adapterima.
Za uklanjanje, zajedno pritisnite šipke mreže i izvucite ih iz adaptera.
Mrežni džep
Umetnite adaptere u traženi položaj
na vodilicama. Mrežni džep se može objesiti na adaptere.
Ugradnja kuka na vodilice
Najprije umetnite kuku u željeni
položaj u gornji žlijeb vodilice i zatim
pritisnite u donji žlijeb. Za uklanjanje
najprije izvucite iz gornjeg žlijeba.

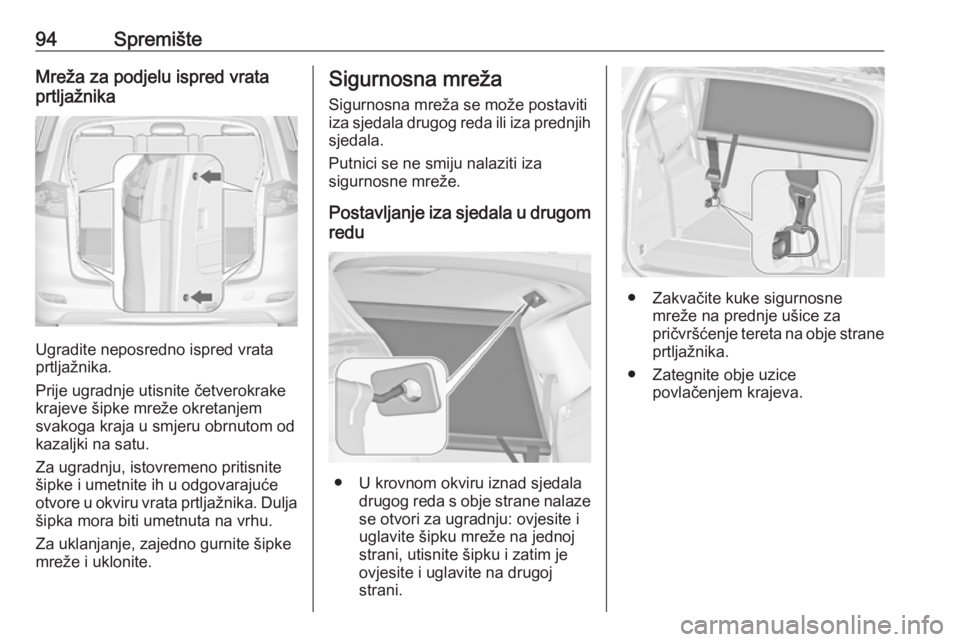

94SpremišteMreža za podjelu ispred vrataprtljažnika
Ugradite neposredno ispred vrata
prtljažnika.
Prije ugradnje utisnite četverokrake
krajeve šipke mreže okretanjem
svakoga kraja u smjeru obrnutom od kazaljki na satu.
Za ugradnju, istovremeno pritisnite
šipke i umetnite ih u odgovarajuće
otvore u okviru vrata prtljažnika. Dulja šipka mora biti umetnuta na vrhu.
Za uklanjanje, zajedno gurnite šipke
mreže i uklonite.
Sigurnosna mreža
Sigurnosna mreža se može postaviti
iza sjedala drugog reda ili iza prednjih sjedala.
Putnici se ne smiju nalaziti iza
sigurnosne mreže.
Postavljanje iza sjedala u drugom redu
● U krovnom okviru iznad sjedala drugog reda s obje strane nalazese otvori za ugradnju: ovjesite i
uglavite šipku mreže na jednoj
strani, utisnite šipku i zatim je ovjesite i uglavite na drugoj
strani.
● Zakvačite kuke sigurnosne mreže na prednje ušice za
pričvršćenje tereta na obje strane
prtljažnika.
● Zategnite obje uzice povlačenjem krajeva.
