Péče o vozidlo167Výměna žárovky
Vypněte zapalování a vypněte
příslušný spínač nebo zavřete dveře.
Novou žárovku držte pouze za patici. Nedotýkejte se skla žárovky holýma
rukama.
Pro výměnu používejte pouze stejný typ žárovky.
Kontrola žárovky Po výměně žárovky zapněte
zapalování a zkontrolujte funkci
světel.
SvětlometySvětlomety mají samostatné systémy
pro dálková světla 1 a tlumená
světla 2.
Dálková světla

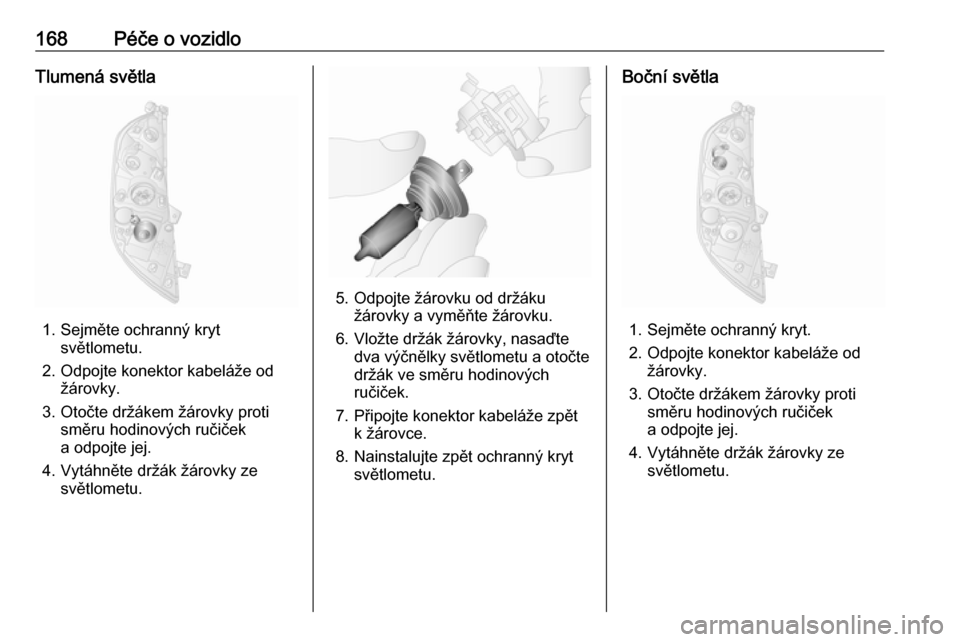

1. Sejměte ochranný kryt světlometu.
2. Odpojte konektor kabeláže od žárovky.
3. Uvolněte pružinu.
4. Vytáhněte žárovku ze světlometu.
5. Vyměňte žárovku a zajistěte ji pružinou.
6. Připojte konektor kabeláže zpět k žárovce.
7. Nainstalujte zpět ochranný kryt světlometu.

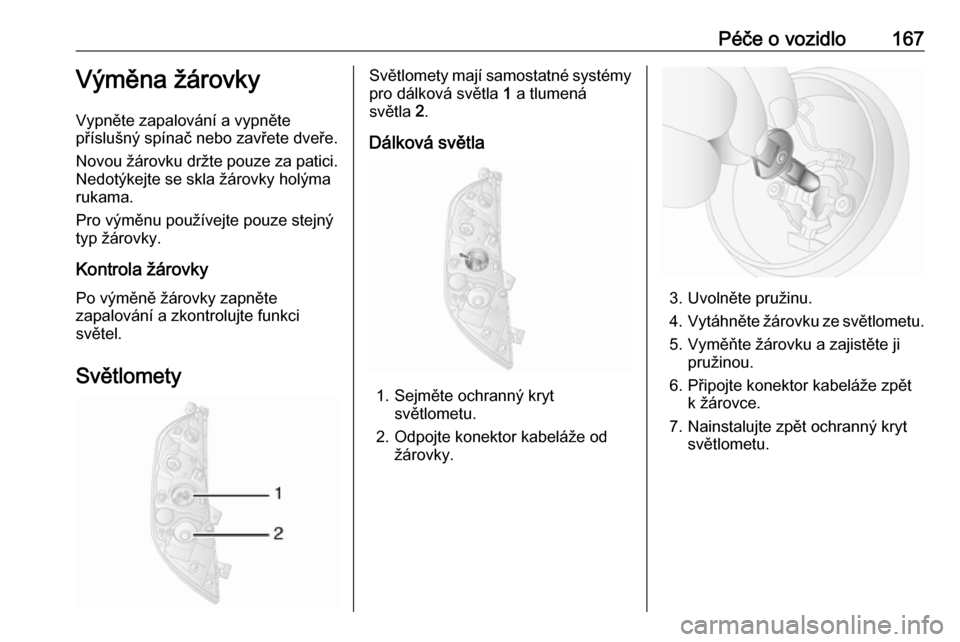

168Péče o vozidloTlumená světla
1. Sejměte ochranný krytsvětlometu.
2. Odpojte konektor kabeláže od žárovky.
3. Otočte držákem žárovky proti směru hodinových ručiček
a odpojte jej.
4. Vytáhněte držák žárovky ze světlometu.
5. Odpojte žárovku od držákužárovky a vyměňte žárovku.
6. Vložte držák žárovky, nasaďte dva výčnělky světlometu a otočtedržák ve směru hodinových
ručiček.
7. Připojte konektor kabeláže zpět k žárovce.
8. Nainstalujte zpět ochranný kryt světlometu.
Boční světla
1. Sejměte ochranný kryt.
2. Odpojte konektor kabeláže od žárovky.
3. Otočte držákem žárovky proti směru hodinových ručiček
a odpojte jej.
4. Vytáhněte držák žárovky ze světlometu.

Péče o vozidlo169
5. Odpojte žárovku od držákužárovky a vyměňte žárovku.
6. Vložte držák žárovky, nasaďte dva výčnělky světlometu a otočtedržák ve směru hodinových
ručiček.
7. Připojte konektor kabeláže zpět k žárovce.
8. Nasaďte zpět ochranný kryt.
Adaptivní přední osvětlení
Osvětlení zatáček
Světlomety mají samostatné systémy
pro dálková světla 1 a tlumená světla
2 . Osvětlení zatáček 3 se nachází
mezi světlomety.
1. Sejměte ochranný kryt.
2. Odpojte konektor kabeláže od žárovky.
3. Otočte držákem žárovky proti směru hodinových ručiček
a odpojte jej.
4. Vytáhněte držák žárovky ze světlometu.
5. Odpojte žárovku od držáku žárovky a vyměňte žárovku.
6. Vložte držák žárovky, nasaďte dva výčnělky světlometu a otočtedržák ve směru hodinových
ručiček.
7. Připojte konektor kabeláže zpět k žárovce.
8. Nasaďte zpět ochranný kryt.
Světla do mlhy
Nechte žárovku předních světel do
mlhy vyměnit v servisní dílně.

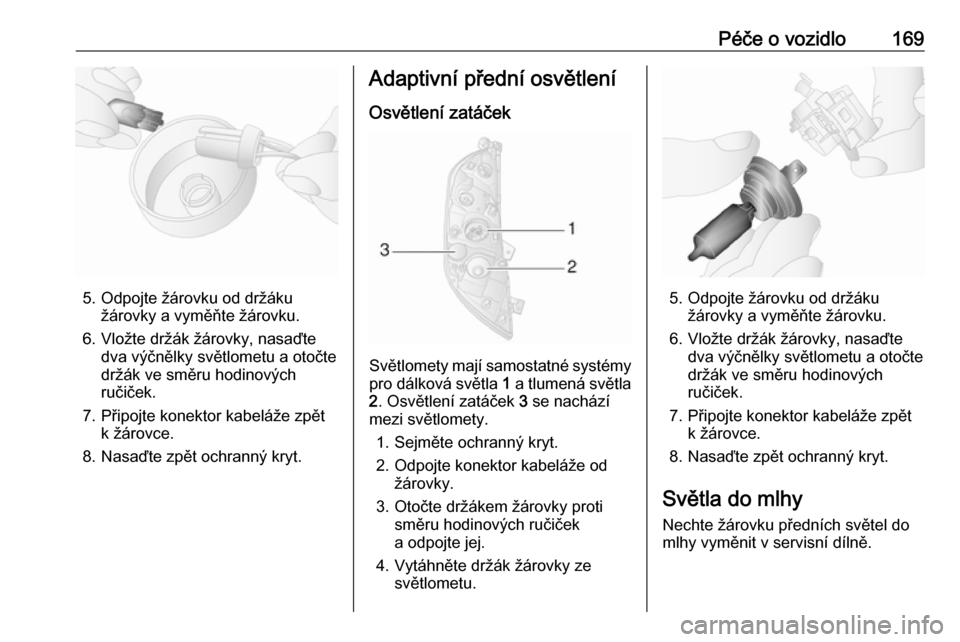

170Péče o vozidloPřední ukazatele směru
1. Sejměte ochranný kryt.
2. Odpojte konektor kabeláže od žárovky.
3. Otočte držákem žárovky proti směru hodinových ručiček
a odpojte jej.
4. Vytáhněte držák žárovky ze světlometu.
5. Odpojte žárovku od držákužárovky a vyměňte žárovku.
6. Vložte držák žárovky, nasaďte dva výčnělky světlometu a otočtedržák ve směru hodinových
ručiček.
7. Připojte konektor kabeláže zpět k žárovce.
8. Nasaďte zpět ochranný kryt.
Koncová světla
Zadní brzdové světlo, koncové
světlo, ukazatel směru, světlo
zpátečky a zadní světlo do mlhy

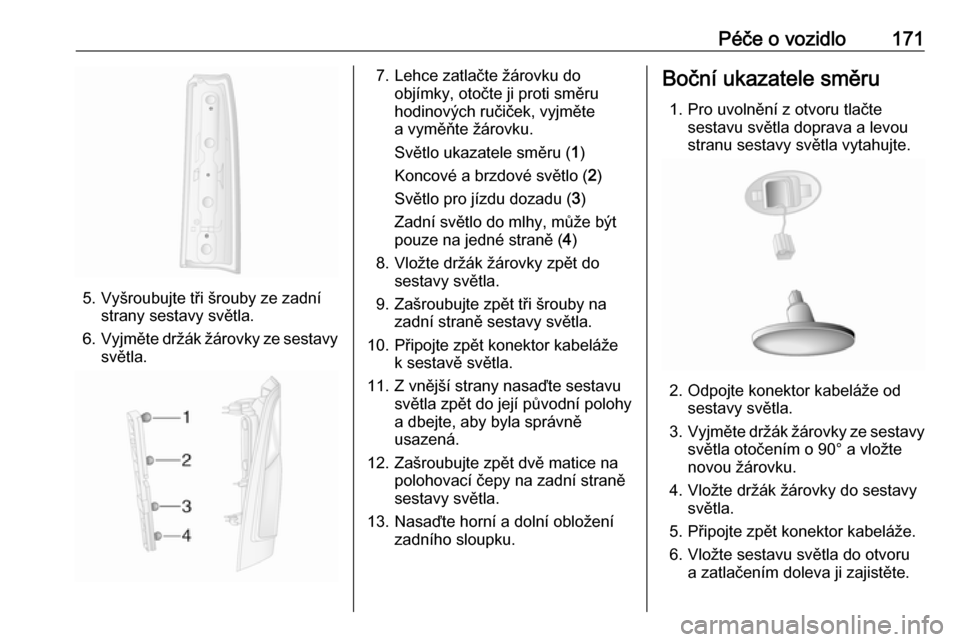

1. Odejměte horní a dolní obložení zadního sloupku.
2. Odšroubujte dvě matice z polohovacích čepů na zadní
straně sestavy světla.
3. Z vnější strany vytáhněte sestavu
světla dozadu.
4. Odpojte konektor kabeláže od sestavy světla.

Péče o vozidlo171
5. Vyšroubujte tři šrouby ze zadnístrany sestavy světla.
6. Vyjměte držák žárovky ze sestavy
světla.
7. Lehce zatlačte žárovku do objímky, otočte ji proti směru
hodinových ručiček, vyjměte
a vyměňte žárovku.
Světlo ukazatele směru ( 1)
Koncové a brzdové světlo ( 2)
Světlo pro jízdu dozadu ( 3)
Zadní světlo do mlhy, může být
pouze na jedné straně ( 4)
8. Vložte držák žárovky zpět do sestavy světla.
9. Zašroubujte zpět tři šrouby na zadní straně sestavy světla.
10. Připojte zpět konektor kabeláže k sestavě světla.
11. Z vnější strany nasaďte sestavu světla zpět do její původní polohya dbejte, aby byla správně
usazená.
12. Zašroubujte zpět dvě matice na polohovací čepy na zadní straně
sestavy světla.
13. Nasaďte horní a dolní obložení zadního sloupku.Boční ukazatele směru
1. Pro uvolnění z otvoru tlačte sestavu světla doprava a levou
stranu sestavy světla vytahujte.
2. Odpojte konektor kabeláže od sestavy světla.
3. Vyjměte držák žárovky ze sestavy
světla otočením o 90° a vložte
novou žárovku.
4. Vložte držák žárovky do sestavy světla.
5. Připojte zpět konektor kabeláže. 6. Vložte sestavu světla do otvoru a zatlačením doleva ji zajistěte.

172Péče o vozidloSvětla ukazatelů směru v zrcátku1. Pro přístup ke šroubu posuňte ze předu sestavu dolního zrcátka.
2. Pomocí nástrčného šroubováku s šesticípou hvězdicí (torx)
vyšroubujte šroub.
3. Ze zadu sestavy dolního zrcátka vyjměte držák žárovky.
4. Vyměňte žárovku.
5. Vraťte zpět držák žárovky.
6. Zašroubujte zpět šroub.
Přídavné brzdové světlo
1. Sejměte kryt na vnitřní straně zadních dveří.
2. Odšroubujte matici z polohovacího čepu na zadní
straně sestavy světla.
3. Vyjměte sestavu světla z otvoru na vnější straně.
4. Odpojte konektor kabeláže od sestavy světla.
5. Vyjměte držák žárovky ze sestavy
světla a vyměňte žárovku.
6. Vložte držák žárovky do sestavy světla a připojte zpět konektor
kabeláže k sestavě světla.
7. Nasaďte sestavu světla zpět do otvoru a dbejte, aby byla správně
usazená.

Péče o vozidlo1738. Zašroubujte zpět matici napolohovací čep na zadní straně
sestavy světla.
9. Nasaďte kryt na vnitřní stranu zadních dveří.

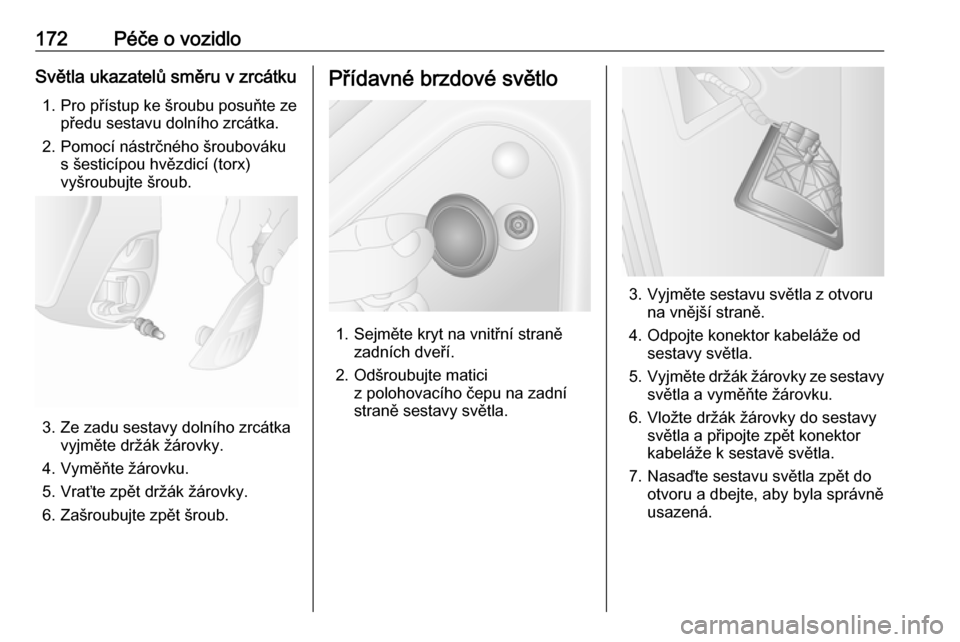

Osvětlení registrační
značky
1. Pomocí plochého šroubováku odjistěte prosvětlovací kryt.
2. Vyjměte kryt a vyměňte žárovku.
3. Nainstalujte zpět prosvětlovací kryt.

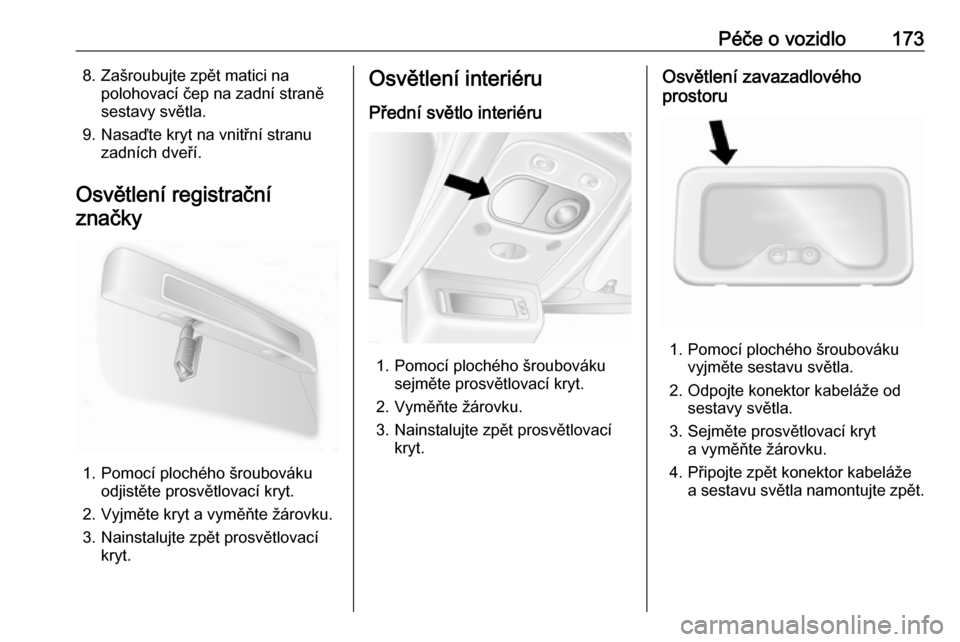

Osvětlení interiéru
Přední světlo interiéru
1. Pomocí plochého šroubováku sejměte prosvětlovací kryt.
2. Vyměňte žárovku.
3. Nainstalujte zpět prosvětlovací kryt.
Osvětlení zavazadlového
prostoru
1. Pomocí plochého šroubováku vyjměte sestavu světla.
2. Odpojte konektor kabeláže od sestavy světla.
3. Sejměte prosvětlovací kryt a vyměňte žárovku.
4. Připojte zpět konektor kabeláže a sestavu světla namontujte zpět.

174Péče o vozidloOsvětlení obložení předních dveří
1. Pomocí plochého šroubovákuvyjměte sestavu světla.
2. Sejměte prosvětlovací kryt světla.
3. Vyměňte žárovku a nasaďte prosvětlovací kryt.
4. Namontujte zpět sestavu světla.
Zadní stropní svítilny Žárovky nechte vyměnit v servisu.
Světlo odkládací schránky
v palubní desce
Žárovky nechte vyměnit v servisu.
Osvětlení panelu přístrojů
Žárovky nechte vyměnit v servisu.Elektrická soustava
PojistkyÚdaje na náhradní pojistce se musejí
shodovat s údaji na vadné pojistce.
Ve vozidle se nacházejí dvě
pojistkové skříňky:
● na levé straně za obložením přístrojové desky
● v motorovém prostoru pod vyrovnávací nádržkou chladicí
kapalinyKombi
Další pojistková skříň je umístěna za
panelem obložení na pravé straně
zavazadlového prostoru, vedle
zadních dveří.Autobus
Další pojistková skříň je umístěna na
pravé straně zavazadlového prostoru
dole, pod panelem obložení schodu.
Před výměnou pojistky vypněte
příslušný spínač a zapalování.
