2016 OPEL MOVANO_B Uživatelská příručka (in Czech)

Přístroje a ovládací prvky79Výstraha
Nepřipojujte žádné napájecí
příslušenství, např. elektrické
nabíječky nebo baterie.
Použitím nevhodného
příslušenství může dojít
k poškození zásuvek.
Zapalovač cigaret
Zatlačte zapalovač cigaret dovnitř.
Zapalovač se automaticky vypne,
jakmile je nahřátý. Zapalovač
vyjměte.
PopelníkyVýstraha
Je určen pouze pro popel, ne pro
hořlavý odpad.
Přenosný popelník
Popelníková nádobka pro přenosné
použití ve vozidle. Při používání
otevřete kryt.
Výstražné kontrolky,
měřicí přístroje
a ukazatele
Sestava sdružených
přístrojů
V některých verzích se při zapnutí zapalování otočí ručičky přístrojů
krátce do koncové polohy.
Rychloměr
Ukazuje rychlost vozidla.

80Přístroje a ovládací prvkyOmezovač rychlostiMaximální rychlost může být
omezena pomocí omezovače
rychlosti. Na palubní desce je
umístěna varovná nálepka, sloužící
jako vizuální signalizace přítomnosti
regulátoru rychlosti.
Pokud vozidlo krátce překročí
nastavený limit, zazní na 10 sekund
varovný bzučák.
Poznámky
Při určitých podmínkách (např.
strmé svahy), může rychlost vozidla
překročit nastavený limit.
Omezovač rychlosti 3 146,
omezovač rychlosti tempomatu

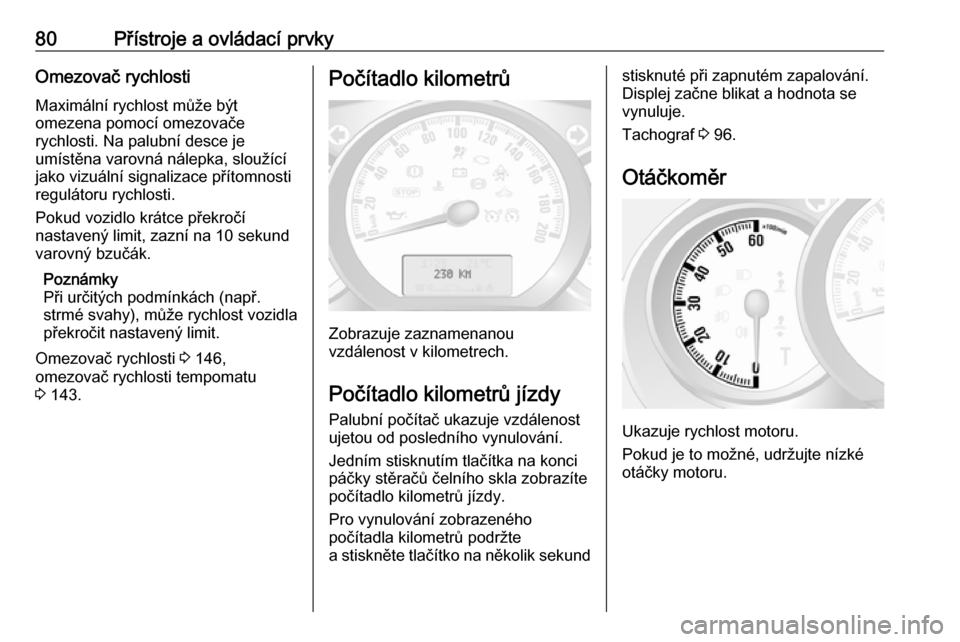

3 143.Počítadlo kilometrů
Zobrazuje zaznamenanou
vzdálenost v kilometrech.
Počítadlo kilometrů jízdy Palubní počítač ukazuje vzdálenost
ujetou od posledního vynulování.
Jedním stisknutím tlačítka na konci
páčky stěračů čelního skla zobrazíte
počítadlo kilometrů jízdy.
Pro vynulování zobrazeného
počítadla kilometrů podržte
a stiskněte tlačítko na několik sekund
stisknuté při zapnutém zapalování.
Displej začne blikat a hodnota se
vynuluje.
Tachograf 3 96.
Otáčkoměr
Ukazuje rychlost motoru.
Pokud je to možné, udržujte nízké
otáčky motoru.

Přístroje a ovládací prvky81Výstraha
Pokud je ručička v červené
výstražné zóně, jsou překročeny
maximální povolené otáčky
motoru. Riziko poškození motoru.

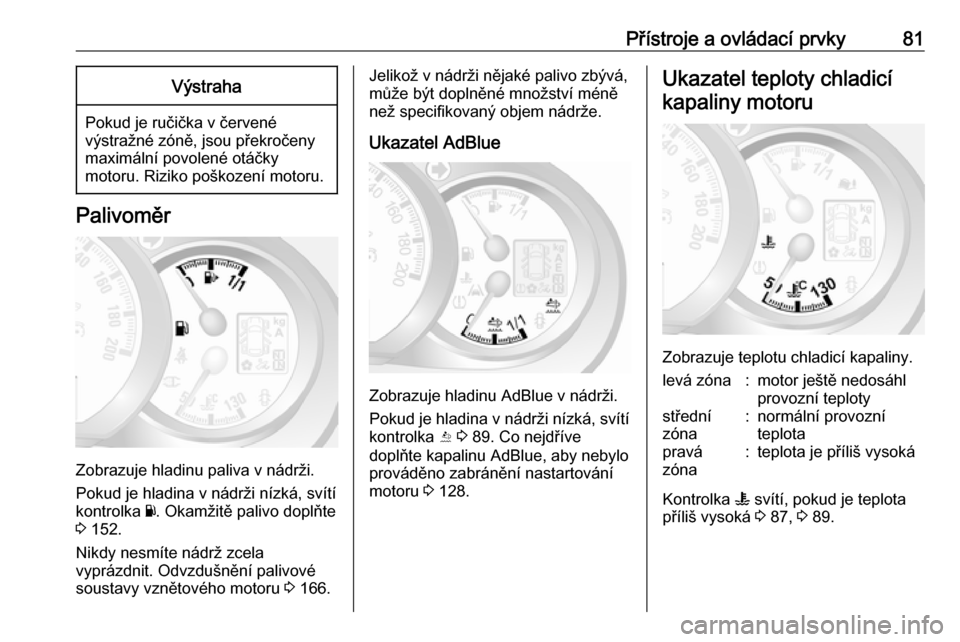

Palivoměr
Zobrazuje hladinu paliva v nádrži.
Pokud je hladina v nádrži nízká, svítí
kontrolka Y. Okamžitě palivo doplňte
3 152.
Nikdy nesmíte nádrž zcela
vyprázdnit. Odvzdušnění palivové soustavy vznětového motoru 3 166.
Jelikož v nádrži nějaké palivo zbývá,
může být doplněné množství méně
než specifikovaný objem nádrže.
Ukazatel AdBlue
Zobrazuje hladinu AdBlue v nádrži.
Pokud je hladina v nádrži nízká, svítí kontrolka Y 3 89. Co nejdříve
doplňte kapalinu AdBlue, aby nebylo
prováděno zabránění nastartování
motoru 3 128.
Ukazatel teploty chladicí
kapaliny motoru
Zobrazuje teplotu chladicí kapaliny.
levá zóna:motor ještě nedosáhl
provozní teplotystřední
zóna:normální provozní
teplotapravá
zóna:teplota je příliš vysoká
Kontrolka W svítí, pokud je teplota
příliš vysoká 3 87, 3 89.

82Přístroje a ovládací prvkyVýstraha
Pokud je teplota příliš vysoká, tak
zastavte vozidlo a vypněte motor.
Hrozí poškození motoru.
Zkontrolujte hladinu chladicí
kapaliny.
Z fyzikálních důvodů ukazuje teploměr teplotu chladicí kapaliny
motoru pouze tehdy, když je správná
hladina chladicí kapaliny.
Sledování hladiny motorového oleje
Sledování hladiny motorového oleje
pracuje správně, pouze když je
vozidlo zaparkované na rovině
a motor je studený.
Pokud je správná hladina
motorového oleje při zapnutí
zapalování, krátce se v informačním
centru řidiče (DIC) objeví OIL LEVEL
CORRECT (SPRÁVNÁ HLADINA
OLEJE) .
Je-li hladina motorového oleje vyšší
než minimální hladina, stiskněte do
30 sekund tlačítko palubního
počítače na konci páčky stěračů.
Zobrazí se zpráva OIL LEVEL
(HLADINA OLEJE) společně se
čtverečky, které odpovídají hladině oleje.
Když hladina motorového oleje
klesne, jsou čtverečky na displeji
nahrazeny pomlčkami.▢▢▢▢▢▢:maximální hladina▢▢▢- - -:průměrná hladina- - - - - -:minimální hladina
Pokud hladina motorového oleje dosáhne minimální úroveň, zobrazí
se po zapnutí zapalování TOP-UP
OIL LEVEL (DOLÍT OLEJ) společně
s A na dobu 30 sekund. Zkontrolujte
a doplňte motorový olej 3 160.
Stisknutím jedno z tlačítek palubního
počítače opustíte zobrazení
sledování hladiny motorového oleje.
Palubní počítač 3 94.
Servisní displej
Při zapnutí zapalování se na
informačním centru řidiče (DIC) může krátce zobrazit zbývající vzdálenost
do příští servisní prohlídky.
V závislosti na jízdních podmínkách
se interval signalizování servisní
prohlídky může značně měnit.
Když je vzdálenost zbývající
k provedení nejbližšího servisu kratší
než 3000 km nebo než 2 měsíce,
v informačním centru řidiče se
zobrazí zpráva SERVICE IN (BLÍŽÍCÍ
SE SERVIS) .
Jakmile vzdálenost dosáhne 0 km nebo nastal čas na servisní prohlídku, na sestavě sdružených přístrojů se
rozsvítí kontrolky o a A a na
informačním centru řidiče (DIC) se
objeví SERVICE DUE (NUTNÝ
SERVIS) .
Vozidlo potřebuje servis. Vyhledejte
pomoc v servisu.
Znovu nastavení zobrazování
servisní prohlídky
Po provedení servisu se musí
servisní displej vynulovat: Pokud je
k dispozici, vyberte na displeji
informačního centra (DIC) vzdálenost
do servisní prohlídky a potom
stiskněte a podržte tlačítko na konci

Přístroje a ovládací prvky83páčky stěračů přibližně na
10 sekund, dokud se vzdálenost do
servisní prohlídky trvale nezobrazí.
Palubní počítač 3 94.
Informační centrum řidiče (DIC)
3 92.
Servisní informace 3 201.

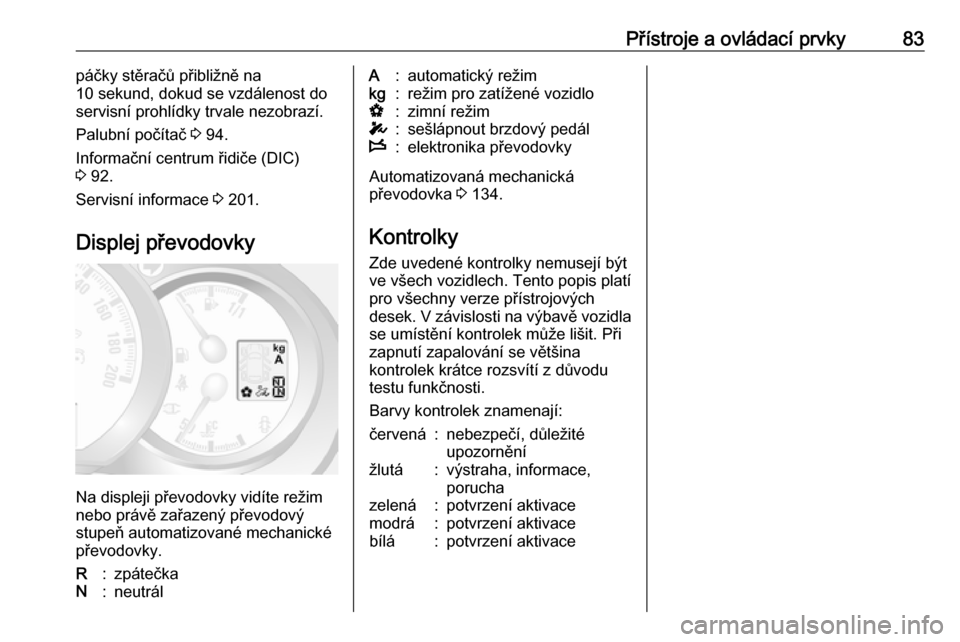

Displej převodovky
Na displeji převodovky vidíte režim
nebo právě zařazený převodový stupeň automatizované mechanické
převodovky.
R:zpátečkaN:neutrálA:automatický režimkg:režim pro zatížené vozidloV:zimní režimT:sešlápnout brzdový pedálW:elektronika převodovky
Automatizovaná mechanická
převodovka 3 134.
Kontrolky Zde uvedené kontrolky nemusejí být
ve všech vozidlech. Tento popis platí
pro všechny verze přístrojových
desek. V závislosti na výbavě vozidla se umístění kontrolek může lišit. Při
zapnutí zapalování se většina
kontrolek krátce rozsvítí z důvodu
testu funkčnosti.
Barvy kontrolek znamenají:
červená:nebezpečí, důležité
upozorněnížlutá:výstraha, informace,
poruchazelená:potvrzení aktivacemodrá:potvrzení aktivacebílá:potvrzení aktivace

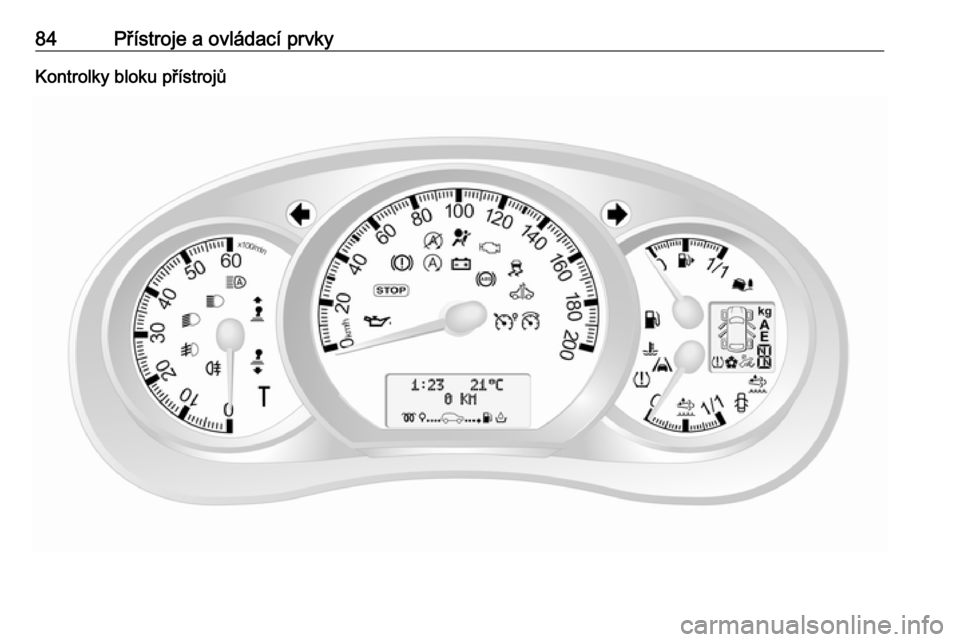

84Přístroje a ovládací prvkyKontrolky bloku přístrojů

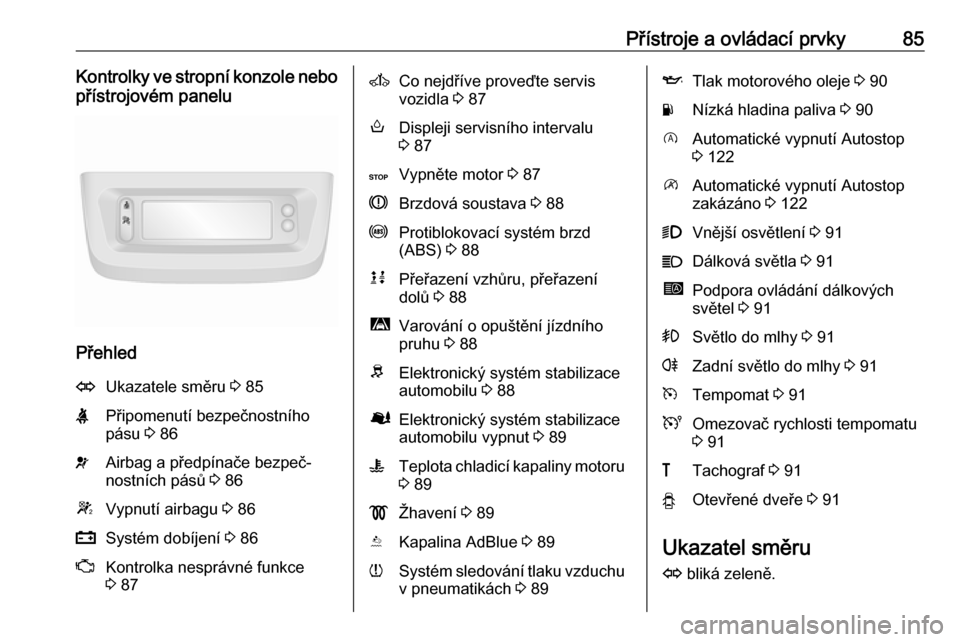

Přístroje a ovládací prvky85Kontrolky ve stropní konzole nebopřístrojovém panelu
Přehled
OUkazatele směru 3 85XPřipomenutí bezpečnostního
pásu 3 86vAirbag a předpínače bezpeč‐
nostních pásů 3 86WVypnutí airbagu 3 86pSystém dobíjení 3 86ZKontrolka nesprávné funkce
3 87ACo nejdříve proveďte servis
vozidla 3 87oDispleji servisního intervalu
3 87CVypněte motor 3 87RBrzdová soustava 3 88uProtiblokovací systém brzd
(ABS) 3 88kjPřeřazení vzhůru, přeřazení
dolů 3 88ìVarování o opuštění jízdního
pruhu 3 88RElektronický systém stabilizace
automobilu 3 88ØElektronický systém stabilizace
automobilu vypnut 3 89WTeplota chladicí kapaliny motoru
3 89!Žhavení 3 89YKapalina AdBlue 3 89wSystém sledování tlaku vzduchu
v pneumatikách 3 89ITlak motorového oleje 3 90YNízká hladina paliva 3 90DAutomatické vypnutí Autostop
3 122\Automatické vypnutí Autostop
zakázáno 3 1229Vnější osvětlení 3 91CDálková světla 3 91íPodpora ovládání dálkových
světel 3 91>Světlo do mlhy 3 91rZadní světlo do mlhy 3 91mTempomat 3 91UOmezovač rychlosti tempomatu
3 91&Tachograf 3 91yOtevřené dveře 3 91
Ukazatel směru
O bliká zeleně.

86Přístroje a ovládací prvkyKontrolka bliká, pokud je zapnut
ukazatel směru nebo výstražná
světla.
Rychlé blikání: porucha ukazatelů
směru nebo související pojistky.
Když jsou zapnuty ukazatele směru,
je slyšet varovný zvukový signál. Při
tažení přívěsu se změní výška
varovného zvukového signálu.
Výměna žárovky 3 167.
Pojistky 3 174.
Ukazatele směru 3 100.
Připomenutí
bezpečnostního pásu
X svítí červeně.
Pokud není připoután bezpečnostní
pás, začne blikat X, jakmile vozidlo
překročí rychlost cca. 16 km/h. Na
cca. 90 sekund se ozve zvuková
výstraha.
Po připevnění bezpečnostního pásu
kontrolka zhasne.
Tříbodové bezpečnostní pásy 3 49.Airbag a předpínače
bezpečnostních pásů
v svítí žlutě.
Při zapnutí zapalování se kontrolka
krátce rozsvítí. Pokud se nerozsvítí
nebo se rozsvítí za jízdy, došlo
v systému airbagů k poruše.
Vyhledejte pomoc v servisu. V tom
případě nemusejí být airbagy
a předpínače pásů při nehodě
funkční.
Aktivace předpínačů bezpečnostních
pásů nebo airbagů je zobrazena
trvalým svícením v.9 Varování
Okamžitě nechte příčinu poruchy
odstranit v servisu.
Předpínače pásů, systém airbagů
3 48, 3 51.
Vypnutí airbagu
W se rozsvítí žlutě při zapnutí
zapalování a zůstane svítit, když je
vypnut airbag předního spolujezdce 3 55.
9
Nebezpečí
Nebezpečí smrtelného zranění
dítěte používajícího dětský
zádržný systém zároveň se
zapnutým airbagem předního
spolujezdce.
Nebezpečí smrtelného zranění
dospělé osoby při vypnutém
airbagu předního spolujezdce.
Systém airbagů 3 51, předpínače
bezpečnostních pásů 3 48, vypnutí
airbagu 3 55.
Systém nabíjení
p svítí červeně.
Rozsvítí se při zapnutí zapalování
a krátce po nastartování motoru
zhasne.
