2016 OPEL MOVANO_B Priručnik za vlasnika (in Croatian)

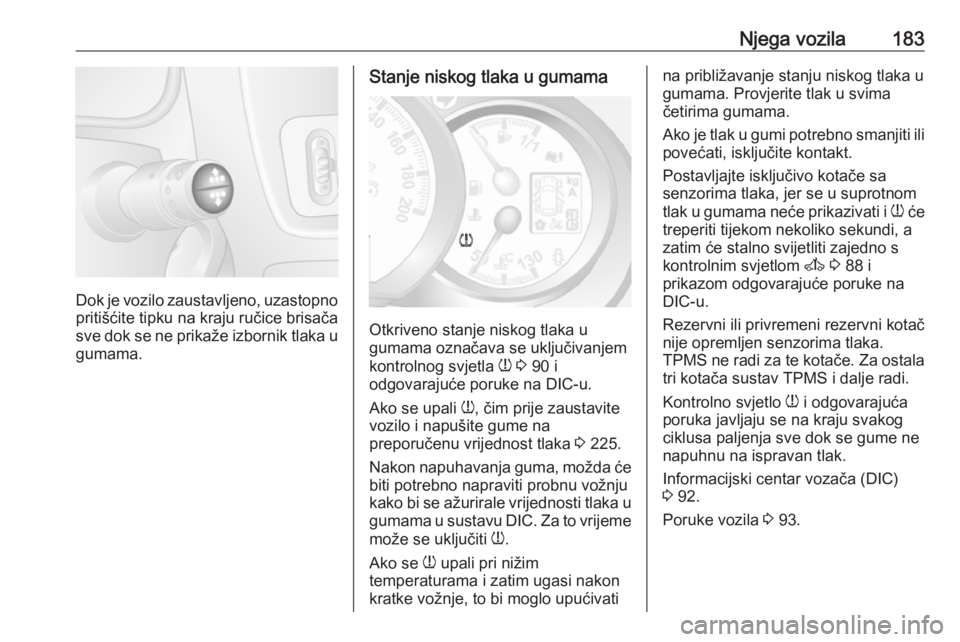

Njega vozila183
Dok je vozilo zaustavljeno, uzastopno
pritišćite tipku na kraju ručice brisača
sve dok se ne prikaže izbornik tlaka u gumama.
Stanje niskog tlaka u gumama
Otkriveno stanje niskog tlaka u
gumama označava se uključivanjem
kontrolnog svjetla w 3 90 i
odgovarajuće poruke na DIC-u.
Ako se upali w, čim prije zaustavite
vozilo i napušite gume na
preporučenu vrijednost tlaka 3 225.
Nakon napuhavanja guma, možda će
biti potrebno napraviti probnu vožnju
kako bi se ažurirale vrijednosti tlaka u gumama u sustavu DIC. Za to vrijeme
može se uključiti w.
Ako se w upali pri nižim
temperaturama i zatim ugasi nakon
kratke vožnje, to bi moglo upućivati
na približavanje stanju niskog tlaka u
gumama. Provjerite tlak u svima
četirima gumama.
Ako je tlak u gumi potrebno smanjiti ili povećati, isključite kontakt.
Postavljajte isključivo kotače sa
senzorima tlaka, jer se u suprotnom
tlak u gumama neće prikazivati i w će
treperiti tijekom nekoliko sekundi, a
zatim će stalno svijetliti zajedno s
kontrolnim svjetlom A 3 88 i
prikazom odgovarajuće poruke na
DIC-u.
Rezervni ili privremeni rezervni kotač
nije opremljen senzorima tlaka.
TPMS ne radi za te kotače. Za ostala
tri kotača sustav TPMS i dalje radi.
Kontrolno svjetlo w i odgovarajuća
poruka javljaju se na kraju svakog ciklusa paljenja sve dok se gume ne
napuhnu na ispravan tlak.
Informacijski centar vozača (DIC)
3 92.
Poruke vozila 3 93.

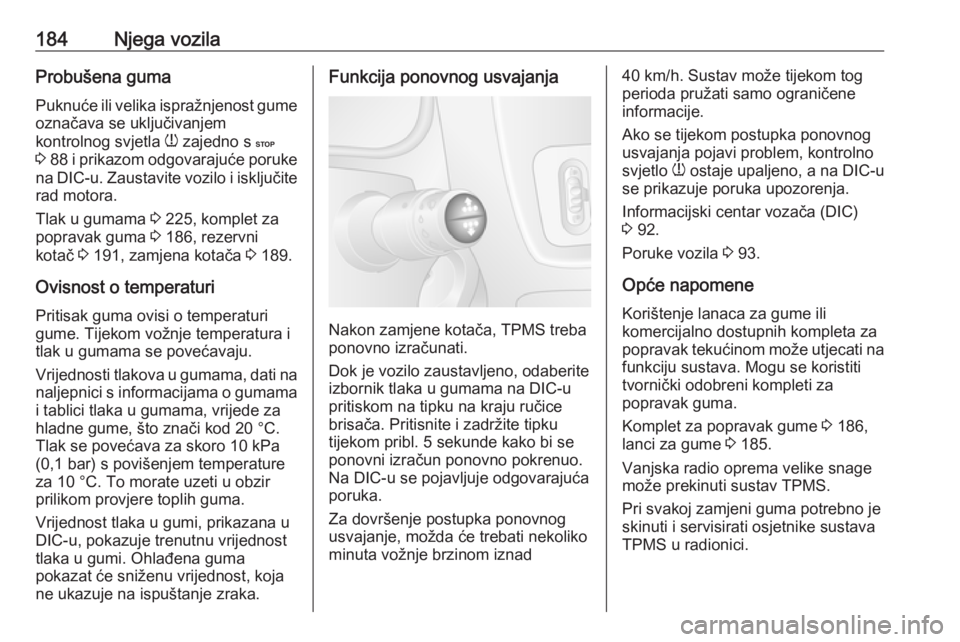

184Njega vozilaProbušena gumaPuknuće ili velika ispražnjenost gume označava se uključivanjem
kontrolnog svjetla w zajedno s C
3 88 i prikazom odgovarajuće poruke
na DIC-u. Zaustavite vozilo i isključite rad motora.
Tlak u gumama 3 225, komplet za
popravak guma 3 186, rezervni
kotač 3 191, zamjena kotača 3 189.
Ovisnost o temperaturi Pritisak guma ovisi o temperaturi
gume. Tijekom vožnje temperatura i
tlak u gumama se povećavaju.
Vrijednosti tlakova u gumama, dati na naljepnici s informacijama o gumama
i tablici tlaka u gumama, vrijede za
hladne gume, što znači kod 20 °C.
Tlak se povećava za skoro 10 kPa
(0,1 bar) s povišenjem temperature
za 10 °C. To morate uzeti u obzir
prilikom provjere toplih guma.
Vrijednost tlaka u gumi, prikazana u
DIC-u, pokazuje trenutnu vrijednost tlaka u gumi. Ohlađena guma
pokazat će sniženu vrijednost, koja
ne ukazuje na ispuštanje zraka.Funkcija ponovnog usvajanja
Nakon zamjene kotača, TPMS treba
ponovno izračunati.
Dok je vozilo zaustavljeno, odaberite
izbornik tlaka u gumama na DIC-u pritiskom na tipku na kraju ručice
brisača. Pritisnite i zadržite tipku
tijekom pribl. 5 sekunde kako bi se
ponovni izračun ponovno pokrenuo.
Na DIC-u se pojavljuje odgovarajuća
poruka.
Za dovršenje postupka ponovnog
usvajanje, možda će trebati nekoliko
minuta vožnje brzinom iznad
40 km/h. Sustav može tijekom tog
perioda pružati samo ograničene
informacije.
Ako se tijekom postupka ponovnog
usvajanja pojavi problem, kontrolno
svjetlo w ostaje upaljeno, a na DIC-u
se prikazuje poruka upozorenja.
Informacijski centar vozača (DIC)
3 92.
Poruke vozila 3 93.
Opće napomene
Korištenje lanaca za gume ili
komercijalno dostupnih kompleta za
popravak tekućinom može utjecati na funkciju sustava. Mogu se koristiti
tvornički odobreni kompleti za
popravak guma.
Komplet za popravak gume 3 186,
lanci za gume 3 185.
Vanjska radio oprema velike snage
može prekinuti sustav TPMS.
Pri svakoj zamjeni guma potrebno je
skinuti i servisirati osjetnike sustava
TPMS u radionici.

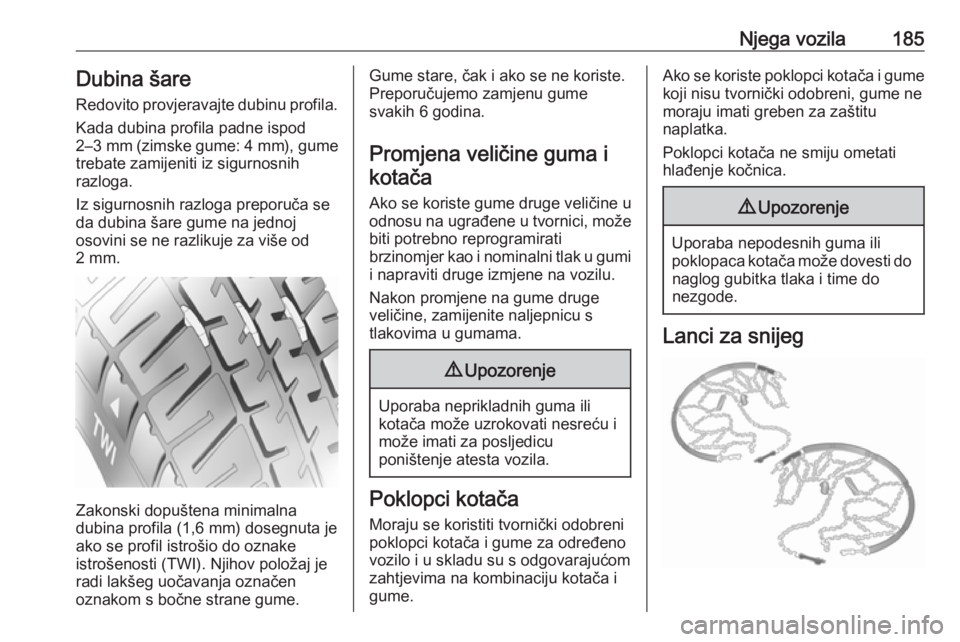

Njega vozila185Dubina šare
Redovito provjeravajte dubinu profila. Kada dubina profila padne ispod
2–3 mm (zimske gume: 4 mm), gume
trebate zamijeniti iz sigurnosnih
razloga.
Iz sigurnosnih razloga preporuča se
da dubina šare gume na jednoj
osovini se ne razlikuje za više od
2 mm.
Zakonski dopuštena minimalna
dubina profila (1,6 mm) dosegnuta je
ako se profil istrošio do oznake
istrošenosti (TWI). Njihov položaj je
radi lakšeg uočavanja označen
oznakom s bočne strane gume.
Gume stare, čak i ako se ne koriste.
Preporučujemo zamjenu gume
svakih 6 godina.
Promjena veličine guma ikotača
Ako se koriste gume druge veličine u
odnosu na ugrađene u tvornici, može
biti potrebno reprogramirati
brzinomjer kao i nominalni tlak u gumi
i napraviti druge izmjene na vozilu.
Nakon promjene na gume druge
veličine, zamijenite naljepnicu s
tlakovima u gumama.9 Upozorenje
Uporaba neprikladnih guma ili
kotača može uzrokovati nesreću i
može imati za posljedicu
poništenje atesta vozila.
Poklopci kotača
Moraju se koristiti tvornički odobreni
poklopci kotača i gume za određeno
vozilo i u skladu su s odgovarajućom
zahtjevima na kombinaciju kotača i
gume.
Ako se koriste poklopci kotača i gume koji nisu tvornički odobreni, gume nemoraju imati greben za zaštitu
naplatka.
Poklopci kotača ne smiju ometati
hlađenje kočnica.9 Upozorenje
Uporaba nepodesnih guma ili
poklopaca kotača može dovesti do naglog gubitka tlaka i time do
nezgode.
Lanci za snijeg

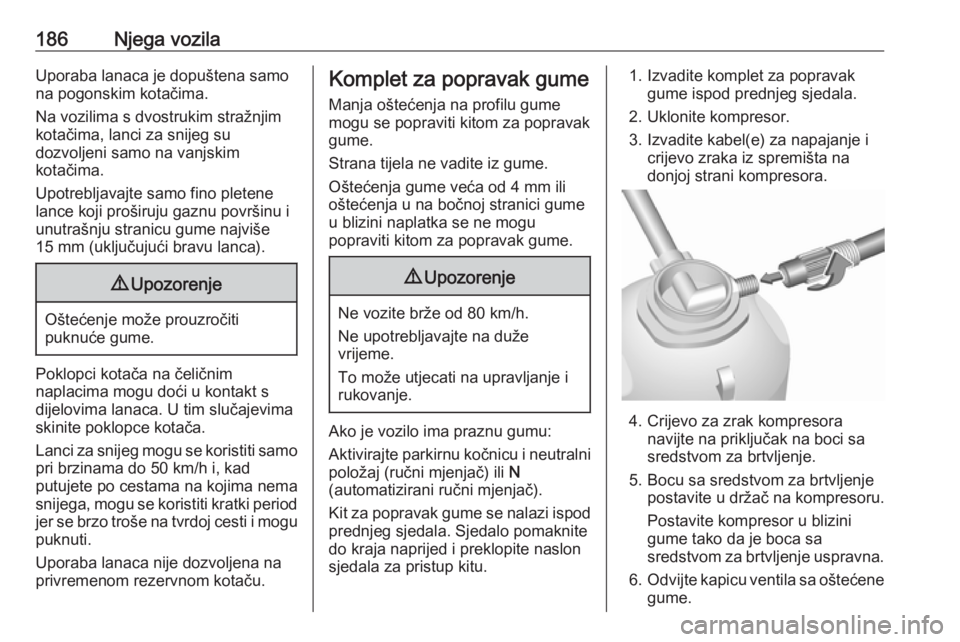

186Njega vozilaUporaba lanaca je dopuštena samona pogonskim kotačima.
Na vozilima s dvostrukim stražnjim
kotačima, lanci za snijeg su
dozvoljeni samo na vanjskim
kotačima.
Upotrebljavajte samo fino pletene
lance koji proširuju gaznu površinu i
unutrašnju stranicu gume najviše
15 mm (uključujući bravu lanca).9 Upozorenje
Oštećenje može prouzročiti
puknuće gume.
Poklopci kotača na čeličnim
naplacima mogu doći u kontakt s
dijelovima lanaca. U tim slučajevima
skinite poklopce kotača.
Lanci za snijeg mogu se koristiti samo pri brzinama do 50 km/h i, kadputujete po cestama na kojima nema
snijega, mogu se koristiti kratki period
jer se brzo troše na tvrdoj cesti i mogu
puknuti.
Uporaba lanaca nije dozvoljena na
privremenom rezervnom kotaču.
Komplet za popravak gume
Manja oštećenja na profilu gume
mogu se popraviti kitom za popravak
gume.
Strana tijela ne vadite iz gume.
Oštećenja gume veća od 4 mm ili
oštećenja u na bočnoj stranici gume
u blizini naplatka se ne mogu
popraviti kitom za popravak gume.9 Upozorenje
Ne vozite brže od 80 km/h.
Ne upotrebljavajte na duže
vrijeme.
To može utjecati na upravljanje i
rukovanje.
Ako je vozilo ima praznu gumu:
Aktivirajte parkirnu kočnicu i neutralni
položaj (ručni mjenjač) ili N
(automatizirani ručni mjenjač).
Kit za popravak gume se nalazi ispod
prednjeg sjedala. Sjedalo pomaknite
do kraja naprijed i preklopite naslon
sjedala za pristup kitu.
1. Izvadite komplet za popravak gume ispod prednjeg sjedala.
2. Uklonite kompresor.
3. Izvadite kabel(e) za napajanje i crijevo zraka iz spremišta nadonjoj strani kompresora.
4. Crijevo za zrak kompresora navijte na priključak na boci sa
sredstvom za brtvljenje.
5. Bocu sa sredstvom za brtvljenje postavite u držač na kompresoru.
Postavite kompresor u blizini
gume tako da je boca sa
sredstvom za brtvljenje uspravna.
6. Odvijte kapicu ventila sa oštećene
gume.

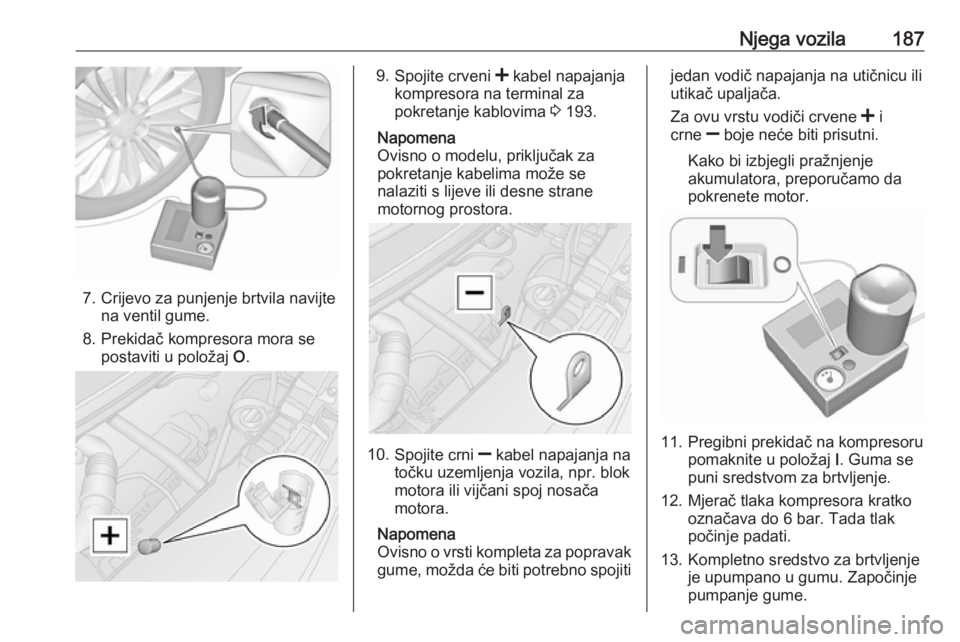

Njega vozila187
7. Crijevo za punjenje brtvila navijtena ventil gume.
8. Prekidač kompresora mora se postaviti u položaj O.
9.
Spojite crveni < kabel napajanja
kompresora na terminal za
pokretanje kablovima 3 193.
Napomena
Ovisno o modelu, priključak za
pokretanje kabelima može se
nalaziti s lijeve ili desne strane
motornog prostora.
10. Spojite crni ] kabel napajanja na
točku uzemljenja vozila, npr. blok
motora ili vijčani spoj nosača
motora.
Napomena
Ovisno o vrsti kompleta za popravak
gume, možda će biti potrebno spojiti
jedan vodič napajanja na utičnicu ili
utikač upaljača.
Za ovu vrstu vodiči crvene < i
crne ] boje neće biti prisutni.
Kako bi izbjegli pražnjenje
akumulatora, preporučamo da
pokrenete motor.
11. Pregibni prekidač na kompresoru pomaknite u položaj I. Guma se
puni sredstvom za brtvljenje.
12. Mjerač tlaka kompresora kratko označava do 6 bar. Tada tlak
počinje padati.
13. Kompletno sredstvo za brtvljenje je upumpano u gumu. Započinjepumpanje gume.

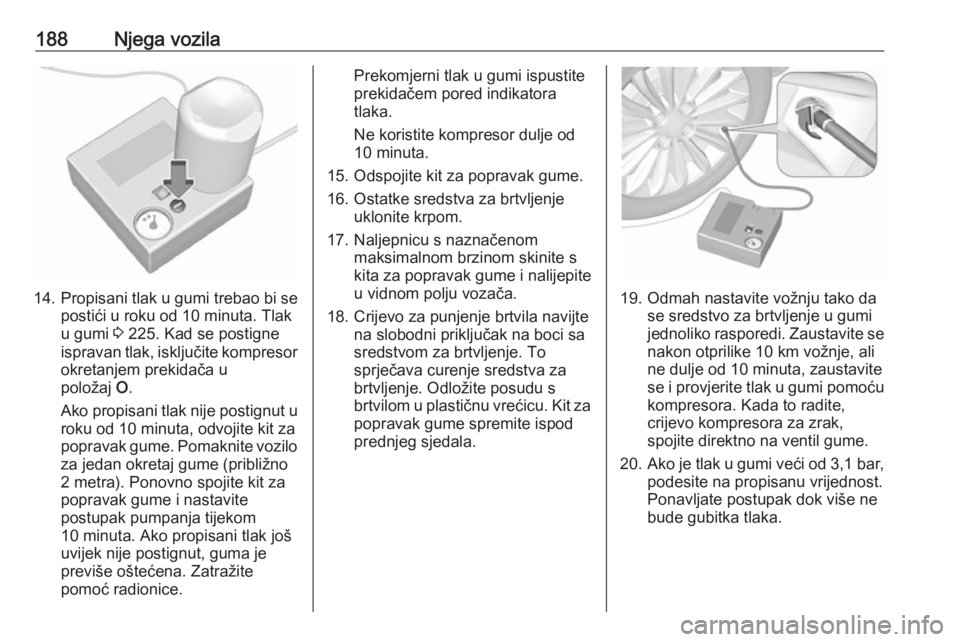

188Njega vozila
14. Propisani tlak u gumi trebao bi sepostići u roku od 10 minuta. Tlak
u gumi 3 225. Kad se postigne
ispravan tlak, isključite kompresor
okretanjem prekidača u
položaj O.
Ako propisani tlak nije postignut u roku od 10 minuta, odvojite kit za
popravak gume. Pomaknite vozilo za jedan okretaj gume (približno
2 metra). Ponovno spojite kit za
popravak gume i nastavite
postupak pumpanja tijekom
10 minuta. Ako propisani tlak još
uvijek nije postignut, guma je
previše oštećena. Zatražite
pomoć radionice.
Prekomjerni tlak u gumi ispustite
prekidačem pored indikatora
tlaka.
Ne koristite kompresor dulje od
10 minuta.
15. Odspojite kit za popravak gume.
16. Ostatke sredstva za brtvljenje uklonite krpom.
17. Naljepnicu s naznačenom maksimalnom brzinom skinite s
kita za popravak gume i nalijepite
u vidnom polju vozača.
18. Crijevo za punjenje brtvila navijte na slobodni priključak na boci sa
sredstvom za brtvljenje. To
sprječava curenje sredstva za
brtvljenje. Odložite posudu s
brtvilom u plastičnu vrećicu. Kit za popravak gume spremite ispod
prednjeg sjedala.
19. Odmah nastavite vožnju tako da se sredstvo za brtvljenje u gumi
jednoliko rasporedi. Zaustavite se nakon otprilike 10 km vožnje, ali
ne dulje od 10 minuta, zaustavite
se i provjerite tlak u gumi pomoću
kompresora. Kada to radite,
crijevo kompresora za zrak,
spojite direktno na ventil gume.
20. Ako je tlak u gumi veći od 3,1 bar,
podesite na propisanu vrijednost.
Ponavljate postupak dok više ne
bude gubitka tlaka.

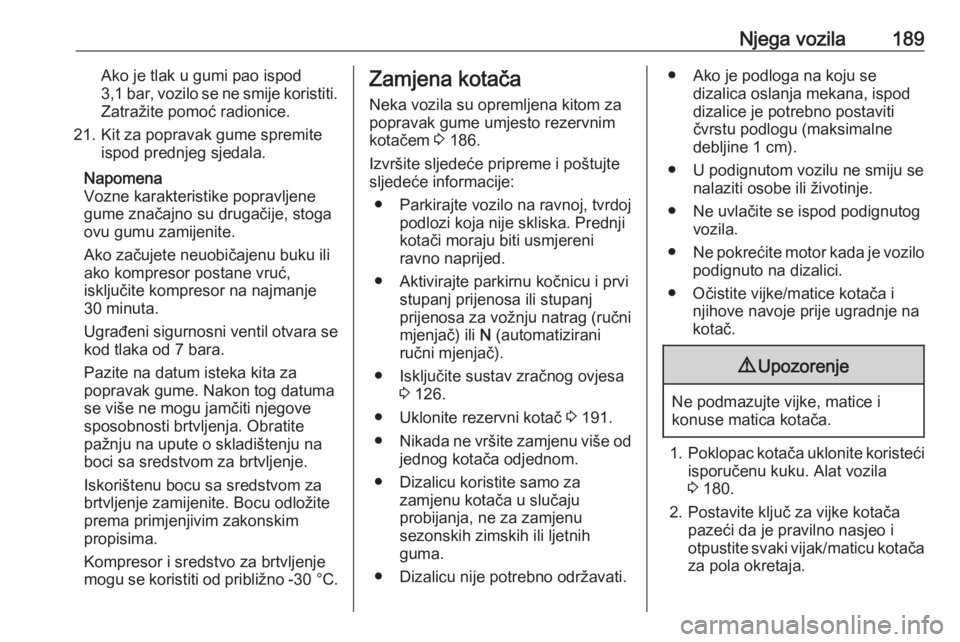

Njega vozila189Ako je tlak u gumi pao ispod
3,1 bar, vozilo se ne smije koristiti. Zatražite pomoć radionice.
21. Kit za popravak gume spremite ispod prednjeg sjedala.
Napomena
Vozne karakteristike popravljene
gume značajno su drugačije, stoga
ovu gumu zamijenite.
Ako začujete neuobičajenu buku ili
ako kompresor postane vruć,
isključite kompresor na najmanje
30 minuta.
Ugrađeni sigurnosni ventil otvara se kod tlaka od 7 bara.
Pazite na datum isteka kita za
popravak gume. Nakon tog datuma
se više ne mogu jamčiti njegove
sposobnosti brtvljenja. Obratite
pažnju na upute o skladištenju na
boci sa sredstvom za brtvljenje.
Iskorištenu bocu sa sredstvom za
brtvljenje zamijenite. Bocu odložite
prema primjenjivim zakonskim
propisima.
Kompresor i sredstvo za brtvljenje
mogu se koristiti od približno -30 °C.Zamjena kotača
Neka vozila su opremljena kitom za
popravak gume umjesto rezervnim
kotačem 3 186.
Izvršite sljedeće pripreme i poštujte
sljedeće informacije:
● Parkirajte vozilo na ravnoj, tvrdoj podlozi koja nije skliska. Prednji
kotači moraju biti usmjereni
ravno naprijed.
● Aktivirajte parkirnu kočnicu i prvi stupanj prijenosa ili stupanj
prijenosa za vožnju natrag (ručni
mjenjač) ili N (automatizirani
ručni mjenjač).
● Isključite sustav zračnog ovjesa 3 126.
● Uklonite rezervni kotač 3 191.
● Nikada ne vršite zamjenu više od
jednog kotača odjednom.
● Dizalicu koristite samo za zamjenu kotača u slučaju
probijanja, ne za zamjenu
sezonskih zimskih ili ljetnih
guma.
● Dizalicu nije potrebno održavati.● Ako je podloga na koju se dizalica oslanja mekana, ispod
dizalice je potrebno postaviti čvrstu podlogu (maksimalne
debljine 1 cm).
● U podignutom vozilu ne smiju se nalaziti osobe ili životinje.
● Ne uvlačite se ispod podignutog vozila.
● Ne pokrećite motor kada je vozilo
podignuto na dizalici.
● Očistite vijke/matice kotača i njihove navoje prije ugradnje na
kotač.9 Upozorenje
Ne podmazujte vijke, matice i
konuse matica kotača.
1. Poklopac kotača uklonite koristeći
isporučenu kuku. Alat vozila 3 180.
2. Postavite ključ za vijke kotača pazeći da je pravilno nasjeo i
otpustite svaki vijak/maticu kotača za pola okretaja.

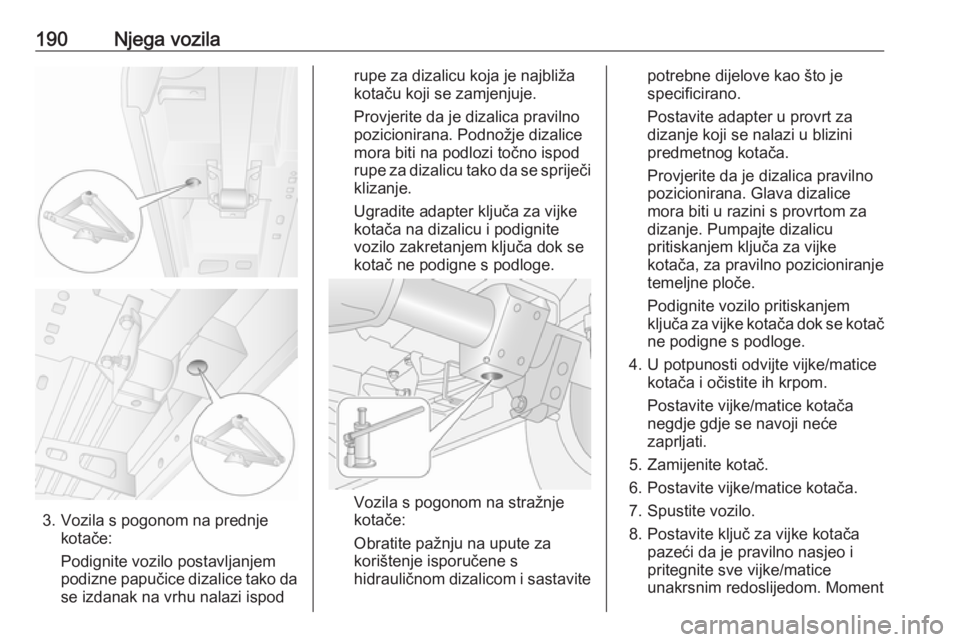

190Njega vozila
3. Vozila s pogonom na prednjekotače:
Podignite vozilo postavljanjem
podizne papučice dizalice tako da
se izdanak na vrhu nalazi ispod
rupe za dizalicu koja je najbliža
kotaču koji se zamjenjuje.
Provjerite da je dizalica pravilno
pozicionirana. Podnožje dizalice
mora biti na podlozi točno ispod
rupe za dizalicu tako da se spriječi klizanje.
Ugradite adapter ključa za vijke
kotača na dizalicu i podignite
vozilo zakretanjem ključa dok se
kotač ne podigne s podloge.
Vozila s pogonom na stražnje
kotače:
Obratite pažnju na upute za
korištenje isporučene s
hidrauličnom dizalicom i sastavite
potrebne dijelove kao što je
specificirano.
Postavite adapter u provrt za
dizanje koji se nalazi u blizini
predmetnog kotača.
Provjerite da je dizalica pravilno
pozicionirana. Glava dizalice
mora biti u razini s provrtom za
dizanje. Pumpajte dizalicu
pritiskanjem ključa za vijke
kotača, za pravilno pozicioniranje
temeljne ploče.
Podignite vozilo pritiskanjem
ključa za vijke kotača dok se kotač
ne podigne s podloge.
4. U potpunosti odvijte vijke/matice kotača i očistite ih krpom.
Postavite vijke/matice kotača
negdje gdje se navoji neće
zaprljati.
5. Zamijenite kotač. 6. Postavite vijke/matice kotača.
7. Spustite vozilo.
8. Postavite ključ za vijke kotača pazeći da je pravilno nasjeo i
pritegnite sve vijke/matice
unakrsnim redoslijedom. Moment
