Ukratko13Sustav stop-start.................123
ECO način rada ..................120
20 Kontakt brava sa
zaključavanjem upravljača . 121
21 Kontrole na kolu upravljača . 76
22 Podešavanje kola
upravljača ............................. 76
23 Poluga za otvaranje
poklopca motora ................160
24 Pomoćni grijač ....................112
25 Spremište ............................. 67

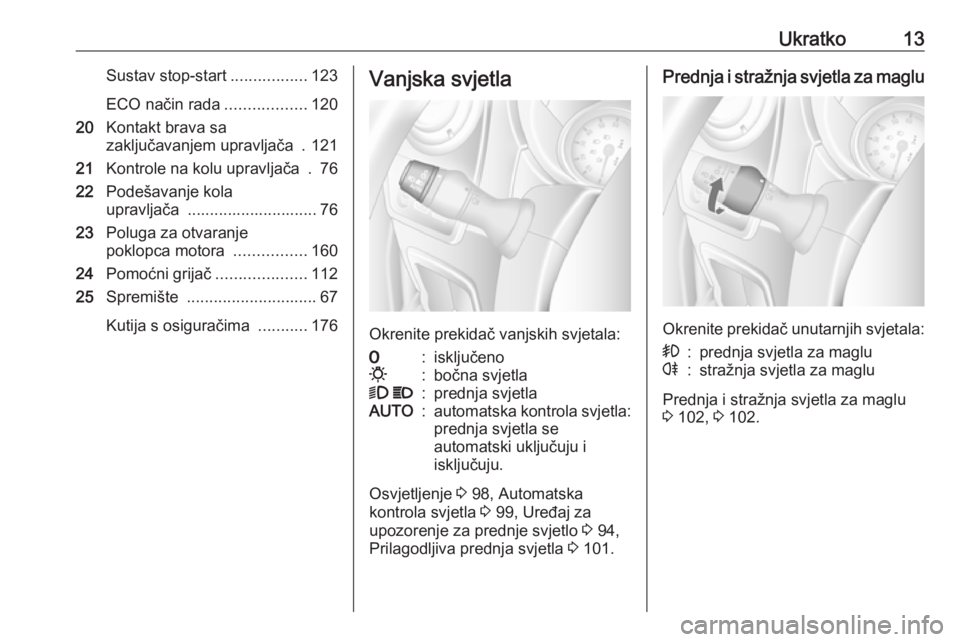

Kutija s osiguračima ...........176Vanjska svjetla
Okrenite prekidač vanjskih svjetala:
7:isključeno0:bočna svjetla9 P:prednja svjetlaAUTO:automatska kontrola svjetla:
prednja svjetla se
automatski uključuju i
isključuju.
Osvjetljenje 3 98, Automatska
kontrola svjetla 3 99, Uređaj za
upozorenje za prednje svjetlo 3 94,
Prilagodljiva prednja svjetla 3 101.
Prednja i stražnja svjetla za maglu
Okrenite prekidač unutarnjih svjetala:
>:prednja svjetla za maglur:stražnja svjetla za maglu
Prednja i stražnja svjetla za maglu
3 102, 3 102.

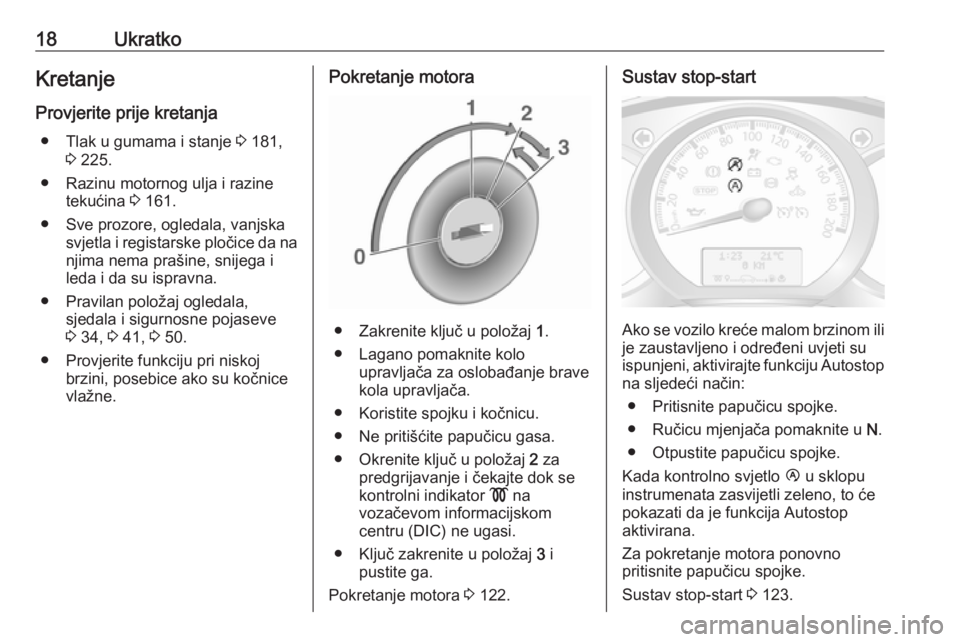

18UkratkoKretanje
Provjerite prije kretanja ● Tlak u gumama i stanje 3 181,
3 225.
● Razinu motornog ulja i razine tekućina 3 161.
● Sve prozore, ogledala, vanjska svjetla i registarske pločice da nanjima nema prašine, snijega i
leda i da su ispravna.
● Pravilan položaj ogledala, sjedala i sigurnosne pojaseve
3 34, 3 41, 3 50.
● Provjerite funkciju pri niskoj brzini, posebice ako su kočnice
vlažne.Pokretanje motora
● Zakrenite ključ u položaj 1.
● Lagano pomaknite kolo upravljača za oslobađanje brave
kola upravljača.
● Koristite spojku i kočnicu.
● Ne pritišćite papučicu gasa.
● Okrenite ključ u položaj 2 za
predgrijavanje i čekajte dok se
kontrolni indikator ! na
vozačevom informacijskom centru (DIC) ne ugasi.
● Ključ zakrenite u položaj 3 i
pustite ga.
Pokretanje motora 3 122.
Sustav stop-start
Ako se vozilo kreće malom brzinom ili
je zaustavljeno i određeni uvjeti su
ispunjeni, aktivirajte funkciju Autostop
na sljedeći način:
● Pritisnite papučicu spojke.
● Ručicu mjenjača pomaknite u N.
● Otpustite papučicu spojke.
Kada kontrolno svjetlo Ï u sklopu
instrumenata zasvijetli zeleno, to će
pokazati da je funkcija Autostop
aktivirana.
Za pokretanje motora ponovno
pritisnite papučicu spojke.
Sustav stop-start 3 123.

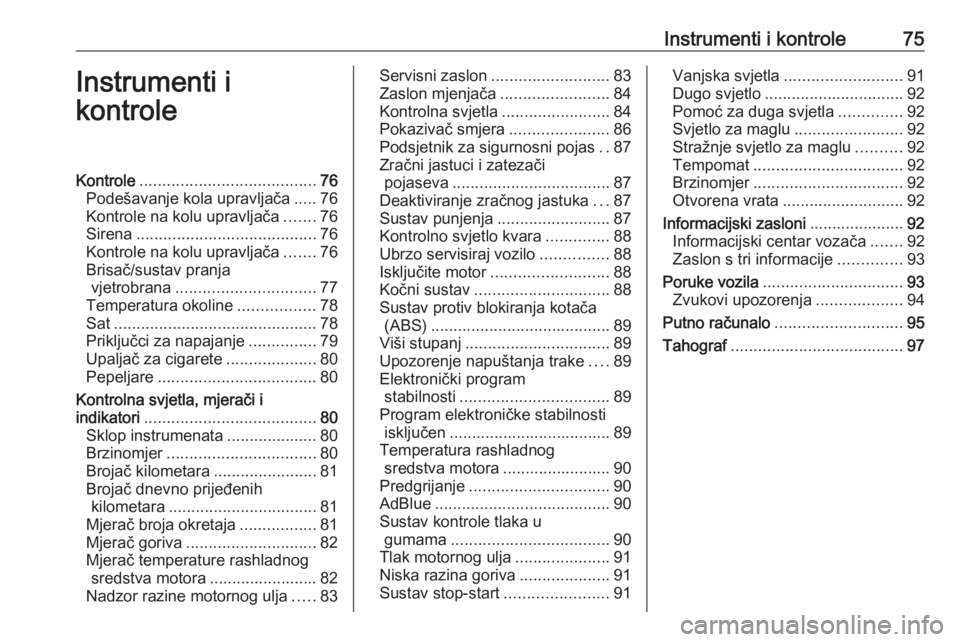

Instrumenti i kontrole75Instrumenti i
kontroleKontrole ....................................... 76
Podešavanje kola upravljača .....76
Kontrole na kolu upravljača .......76
Sirena ........................................ 76
Kontrole na kolu upravljača .......76
Brisač/sustav pranja vjetrobrana ............................... 77
Temperatura okoline .................78
Sat ............................................. 78
Priključci za napajanje ...............79
Upaljač za cigarete ....................80
Pepeljare ................................... 80
Kontrolna svjetla, mjerači i indikatori ...................................... 80
Sklop instrumenata ....................80
Brzinomjer ................................. 80
Brojač kilometara .......................81
Brojač dnevno prijeđenih kilometara ................................. 81
Mjerač broja okretaja .................81
Mjerač goriva ............................. 82
Mjerač temperature rashladnog sredstva motora ........................ 82
Nadzor razine motornog ulja .....83Servisni zaslon .......................... 83
Zaslon mjenjača ........................84
Kontrolna svjetla ........................84
Pokazivač smjera ......................86
Podsjetnik za sigurnosni pojas ..87
Zračni jastuci i zatezači pojaseva ................................... 87
Deaktiviranje zračnog jastuka ...87
Sustav punjenja .........................87
Kontrolno svjetlo kvara ..............88
Ubrzo servisiraj vozilo ...............88
Isključite motor .......................... 88
Kočni sustav .............................. 88
Sustav protiv blokiranja kotača (ABS) ........................................ 89
Viši stupanj ................................ 89
Upozorenje napuštanja trake ....89
Elektronički program stabilnosti ................................. 89
Program elektroničke stabilnosti isključen .................................... 89
Temperatura rashladnog sredstva motora ........................ 90
Predgrijanje ............................... 90
AdBlue ....................................... 90
Sustav kontrole tlaka u gumama ................................... 90
Tlak motornog ulja .....................91
Niska razina goriva ....................91
Sustav stop-start .......................91Vanjska svjetla .......................... 91
Dugo svjetlo ............................... 92
Pomoć za duga svjetla ..............92
Svjetlo za maglu ........................92
Stražnje svjetlo za maglu ..........92
Tempomat ................................. 92
Brzinomjer ................................. 92
Otvorena vrata ........................... 92
Informacijski zasloni .....................92
Informacijski centar vozača .......92
Zaslon s tri informacije ..............93
Poruke vozila ............................... 93
Zvukovi upozorenja ...................94
Putno računalo ............................ 95
Tahograf ...................................... 97

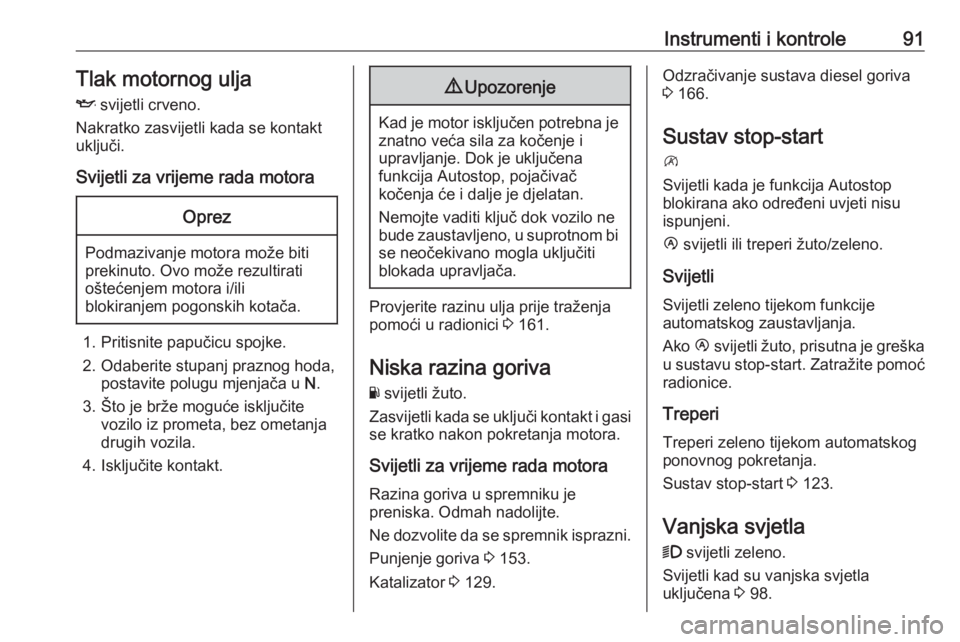

Instrumenti i kontrole91Tlak motornog ulja
I svijetli crveno.
Nakratko zasvijetli kada se kontakt
uključi.
Svijetli za vrijeme rada motoraOprez
Podmazivanje motora može biti
prekinuto. Ovo može rezultirati
oštećenjem motora i/ili
blokiranjem pogonskih kotača.
1. Pritisnite papučicu spojke.
2. Odaberite stupanj praznog hoda, postavite polugu mjenjača u N.
3. Što je brže moguće isključite vozilo iz prometa, bez ometanja
drugih vozila.
4. Isključite kontakt.
9 Upozorenje
Kad je motor isključen potrebna je
znatno veća sila za kočenje i
upravljanje. Dok je uključena
funkcija Autostop, pojačivač
kočenja će i dalje je djelatan.
Nemojte vaditi ključ dok vozilo ne
bude zaustavljeno, u suprotnom bi se neočekivano mogla uključiti
blokada upravljača.
Provjerite razinu ulja prije traženja
pomoći u radionici 3 161.
Niska razina goriva
Y svijetli žuto.
Zasvijetli kada se uključi kontakt i gasi
se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motoraRazina goriva u spremniku je
preniska. Odmah nadolijte.
Ne dozvolite da se spremnik isprazni.
Punjenje goriva 3 153.
Katalizator 3 129.
Odzračivanje sustava diesel goriva
3 166.
Sustav stop-start
\
Svijetli kada je funkcija Autostop
blokirana ako određeni uvjeti nisu
ispunjeni.
Ï svijetli ili treperi žuto/zeleno.
Svijetli
Svijetli zeleno tijekom funkcije
automatskog zaustavljanja.
Ako Ï svijetli žuto, prisutna je greška
u sustavu stop-start. Zatražite pomoć radionice.
Treperi
Treperi zeleno tijekom automatskog
ponovnog pokretanja.
Sustav stop-start 3 123.
Vanjska svjetla
9 svijetli zeleno.
Svijetli kad su vanjska svjetla
uključena 3 98.

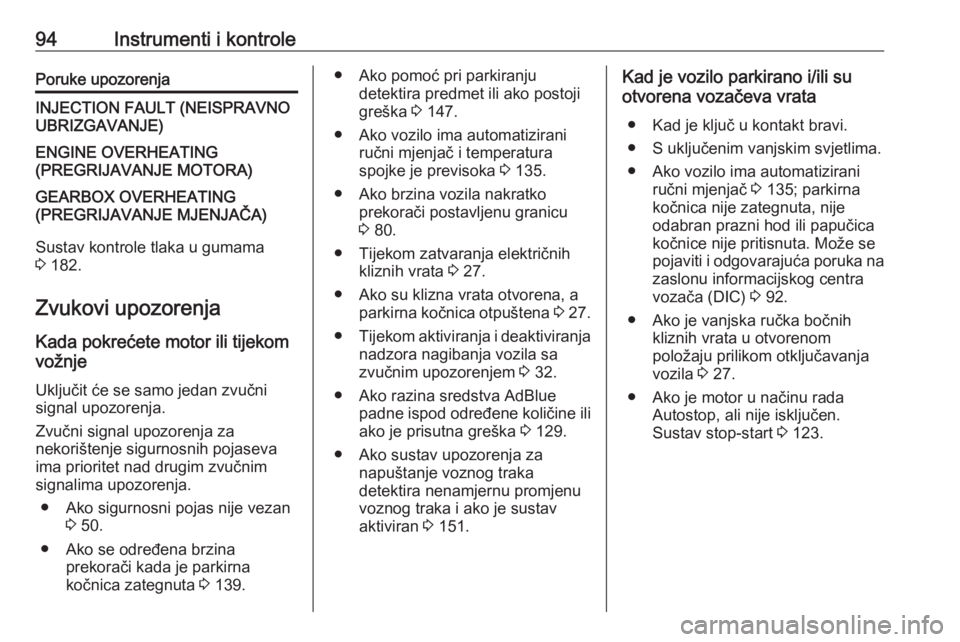

94Instrumenti i kontrolePoruke upozorenjaINJECTION FAULT (NEISPRAVNO
UBRIZGAVANJE)ENGINE OVERHEATING
(PREGRIJAVANJE MOTORA)GEARBOX OVERHEATING
(PREGRIJAVANJE MJENJAČA)
Sustav kontrole tlaka u gumama
3 182.
Zvukovi upozorenja
Kada pokrećete motor ili tijekom
vožnje
Uključit će se samo jedan zvučnisignal upozorenja.
Zvučni signal upozorenja za
nekorištenje sigurnosnih pojaseva
ima prioritet nad drugim zvučnim
signalima upozorenja.
● Ako sigurnosni pojas nije vezan 3 50.
● Ako se određena brzina prekorači kada je parkirna
kočnica zategnuta 3 139.
● Ako pomoć pri parkiranju
detektira predmet ili ako postoji
greška 3 147.
● Ako vozilo ima automatizirani ručni mjenjač i temperatura
spojke je previsoka 3 135.
● Ako brzina vozila nakratko prekorači postavljenu granicu
3 80.
● Tijekom zatvaranja električnih kliznih vrata 3 27.
● Ako su klizna vrata otvorena, a parkirna kočnica otpuštena 3 27.
● Tijekom aktiviranja i deaktiviranja
nadzora nagibanja vozila sa
zvučnim upozorenjem 3 32.
● Ako razina sredstva AdBlue padne ispod određene količine ili
ako je prisutna greška 3 129.
● Ako sustav upozorenja za napuštanje voznog traka
detektira nenamjernu promjenu
voznog traka i ako je sustav
aktiviran 3 151.Kad je vozilo parkirano i/ili su
otvorena vozačeva vrata
● Kad je ključ u kontakt bravi.
● S uključenim vanjskim svjetlima.
● Ako vozilo ima automatizirani ručni mjenjač 3 135; parkirna
kočnica nije zategnuta, nije
odabran prazni hod ili papučica
kočnice nije pritisnuta. Može se
pojaviti i odgovarajuća poruka na
zaslonu informacijskog centra
vozača (DIC) 3 92.
● Ako je vanjska ručka bočnih kliznih vrata u otvorenom
položaju prilikom otključavanja
vozila 3 27.
● Ako je motor u načinu rada Autostop, ali nije isključen.
Sustav stop-start 3 123.

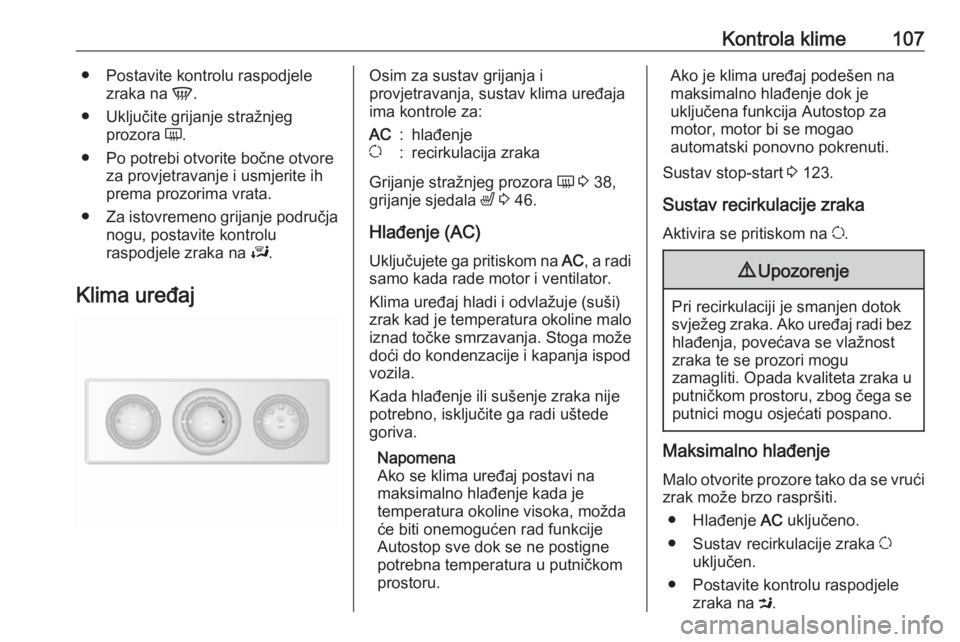

Kontrola klime107● Postavite kontrolu raspodjelezraka na V.
● Uključite grijanje stražnjeg prozora Ü.
● Po potrebi otvorite bočne otvore za provjetravanje i usmjerite ihprema prozorima vrata.
● Za istovremeno grijanje područja
nogu, postavite kontrolu
raspodjele zraka na J.
Klima uređajOsim za sustav grijanja i
provjetravanja, sustav klima uređaja ima kontrole za:AC:hlađenjeu:recirkulacija zraka
Grijanje stražnjeg prozora Ü 3 38,
grijanje sjedala ß 3 46.
Hlađenje (AC)
Uključujete ga pritiskom na AC, a radi
samo kada rade motor i ventilator.
Klima uređaj hladi i odvlažuje (suši)
zrak kad je temperatura okoline malo
iznad točke smrzavanja. Stoga može
doći do kondenzacije i kapanja ispod
vozila.
Kada hlađenje ili sušenje zraka nije
potrebno, isključite ga radi uštede
goriva.
Napomena
Ako se klima uređaj postavi na
maksimalno hlađenje kada je
temperatura okoline visoka, možda
će biti onemogućen rad funkcije
Autostop sve dok se ne postigne
potrebna temperatura u putničkom
prostoru.
Ako je klima uređaj podešen na
maksimalno hlađenje dok je
uključena funkcija Autostop za
motor, motor bi se mogao
automatski ponovno pokrenuti.
Sustav stop-start 3 123.
Sustav recirkulacije zraka Aktivira se pritiskom na u.9 Upozorenje
Pri recirkulaciji je smanjen dotok
svježeg zraka. Ako uređaj radi bez hlađenja, povećava se vlažnost
zraka te se prozori mogu
zamagliti. Opada kvaliteta zraka u
putničkom prostoru, zbog čega se putnici mogu osjećati pospano.
Maksimalno hlađenje
Malo otvorite prozore tako da se vrući
zrak može brzo raspršiti.
● Hlađenje AC uključeno.
● Sustav recirkulacije zraka u
uključen.
● Postavite kontrolu raspodjele zraka na M.

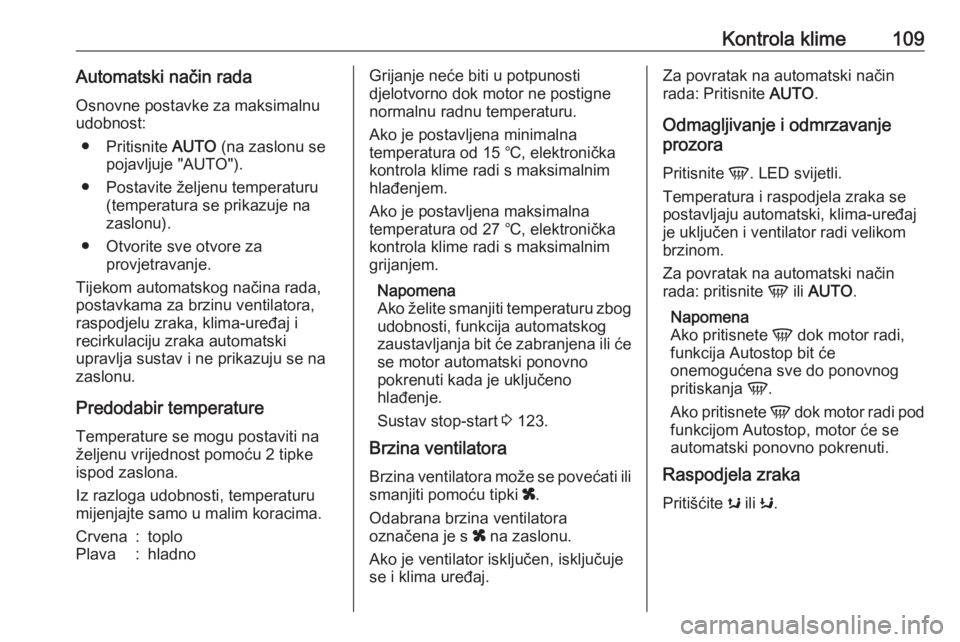

Kontrola klime109Automatski način radaOsnovne postavke za maksimalnu
udobnost:
● Pritisnite AUTO (na zaslonu se
pojavljuje "AUTO").
● Postavite željenu temperaturu (temperatura se prikazuje na
zaslonu).
● Otvorite sve otvore za provjetravanje.
Tijekom automatskog načina rada,
postavkama za brzinu ventilatora,
raspodjelu zraka, klima-uređaj i
recirkulaciju zraka automatski
upravlja sustav i ne prikazuju se na
zaslonu.
Predodabir temperature Temperature se mogu postaviti naželjenu vrijednost pomoću 2 tipke
ispod zaslona.
Iz razloga udobnosti, temperaturu
mijenjajte samo u malim koracima.Crvena:toploPlava:hladnoGrijanje neće biti u potpunosti
djelotvorno dok motor ne postigne
normalnu radnu temperaturu.
Ako je postavljena minimalna
temperatura od 15 ℃, elektronička
kontrola klime radi s maksimalnim
hlađenjem.
Ako je postavljena maksimalna
temperatura od 27 ℃, elektronička
kontrola klime radi s maksimalnim
grijanjem.
Napomena
Ako želite smanjiti temperaturu zbog udobnosti, funkcija automatskog
zaustavljanja bit će zabranjena ili će
se motor automatski ponovno
pokrenuti kada je uključeno
hlađenje.
Sustav stop-start 3 123.
Brzina ventilatora
Brzina ventilatora može se povećati ili
smanjiti pomoću tipki x.
Odabrana brzina ventilatora
označena je s x na zaslonu.
Ako je ventilator isključen, isključuje
se i klima uređaj.Za povratak na automatski način
rada: Pritisnite AUTO.
Odmagljivanje i odmrzavanje
prozora
Pritisnite V. LED svijetli.
Temperatura i raspodjela zraka se postavljaju automatski, klima-uređaj je uključen i ventilator radi velikom
brzinom.
Za povratak na automatski način rada: pritisnite V ili AUTO .
Napomena
Ako pritisnete V dok motor radi,
funkcija Autostop bit će
onemogućena sve do ponovnog
pritiskanja V.
Ako pritisnete V dok motor radi pod
funkcijom Autostop, motor će se
automatski ponovno pokrenuti.
Raspodjela zraka
Pritišćite s ili K.

Vožnja i rukovanje119Vožnja i rukovanjeSavjeti za vožnju........................120
Ekonomična vožnja .................120
Kontrola vozila ......................... 120
Upravljanje .............................. 120
Pokretanje i rukovanje ...............121
Uhodavanje novog vozila ........121
Položaji kontakt brave .............121
Pokretanje motora ...................122
Kontrola brzine praznog hoda . 122
Prekid dovoda goriva pri vožnji s oduzetim gasom .....................123
Sustav stop-start .....................123
Parkiranje ................................ 126
Zračni ovjes ............................. 126
Ispuh motora .............................. 128
Filtar krutih čestica ..................128
Katalizator ............................... 129
AdBlue ..................................... 129
Ručni mjenjač ............................ 134
Automatizirani ručni mjenjač ......135
Zaslon mjenjača ......................135
Pokretanje motora ...................135
Poluga mjenjača ......................135
Ručni način rada .....................137
Elektronički programi vožnje ...137Greška ..................................... 138
Prekid napajanja električnom energijom ................................ 138
Kočnice ...................................... 139
Sustav protiv blokiranja kotača 139
Parkirna kočnica ......................139
Pomoć pri kočenju ...................140
Pomoć pri kretanju na uzbrdici 140
Sustavi kontrole vožnje ..............141
Sustav kontrole proklizavanja ..141
Elektronički program stabilnosti ............................... 142
Sustavi za pomoć vozaču ..........144
Tempomat ............................... 144
Ograničavač brzine .................147
Pomoć pri parkiranju ...............147
Kamera okrenuta prema natrag ..................................... 149
Upozorenje za napuštanje trake ....................................... 151
Gorivo ........................................ 153
Gorivo za dizelske motore .......153
Punjenje goriva ........................153
Potrošnja goriva - CO 2 emisija 154
Kuka prikolice ............................ 155
Opće napomene ......................155
Vozne karakteristike i savjeti za vožnju ..................................... 155
Vuča prikolice .......................... 155Oprema za vuču......................156
Pomoć za stabilnost prikolice ..156
Dodatne funkcije ........................156
Prijenosnik snage ....................156
