2016 OPEL MOVANO_B Priručnik za vlasnika (in Croatian)

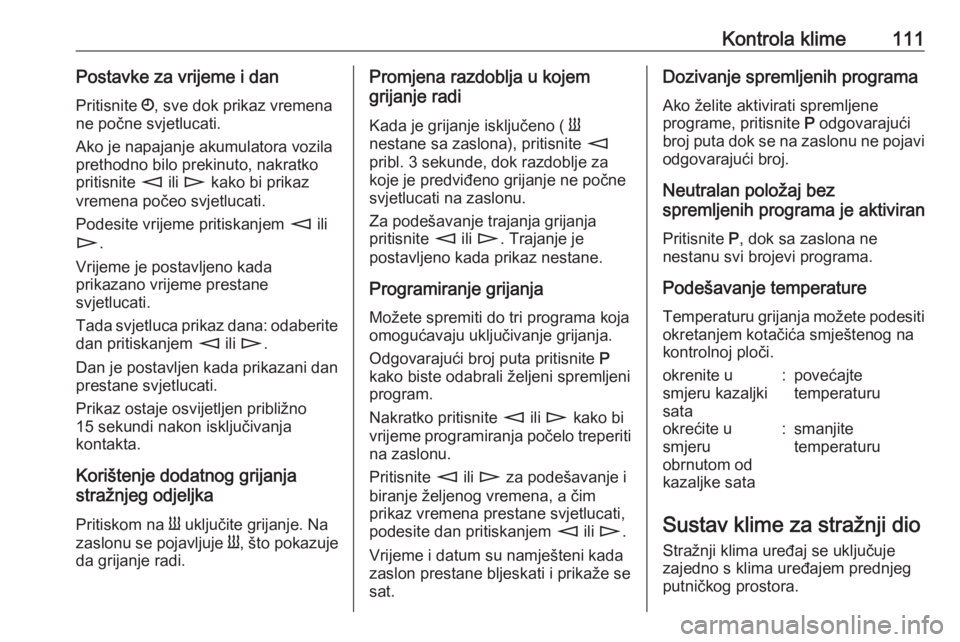

Kontrola klime111Postavke za vrijeme i dan
Pritisnite Ö, sve dok prikaz vremena
ne počne svjetlucati.
Ako je napajanje akumulatora vozila
prethodno bilo prekinuto, nakratko
pritisnite m ili n kako bi prikaz
vremena počeo svjetlucati.
Podesite vrijeme pritiskanjem m ili
n .
Vrijeme je postavljeno kada
prikazano vrijeme prestane
svjetlucati.
Tada svjetluca prikaz dana: odaberite dan pritiskanjem m ili n .
Dan je postavljen kada prikazani dan
prestane svjetlucati.
Prikaz ostaje osvijetljen približno
15 sekundi nakon isključivanja
kontakta.
Korištenje dodatnog grijanja
stražnjeg odjeljka
Pritiskom na Y uključite grijanje. Na
zaslonu se pojavljuje Y, što pokazuje
da grijanje radi.Promjena razdoblja u kojem
grijanje radi
Kada je grijanje isključeno ( Y
nestane sa zaslona), pritisnite m
pribl. 3 sekunde, dok razdoblje za
koje je predviđeno grijanje ne počne
svjetlucati na zaslonu.
Za podešavanje trajanja grijanja
pritisnite m ili n . Trajanje je
postavljeno kada prikaz nestane.
Programiranje grijanja
Možete spremiti do tri programa koja
omogućavaju uključivanje grijanja.
Odgovarajući broj puta pritisnite P
kako biste odabrali željeni spremljeni
program.
Nakratko pritisnite m ili n kako bi
vrijeme programiranja počelo treperiti na zaslonu.
Pritisnite m ili n za podešavanje i
biranje željenog vremena, a čim
prikaz vremena prestane svjetlucati,
podesite dan pritiskanjem m ili n .
Vrijeme i datum su namješteni kada
zaslon prestane bljeskati i prikaže se
sat.Dozivanje spremljenih programa
Ako želite aktivirati spremljene
programe, pritisnite P odgovarajući
broj puta dok se na zaslonu ne pojavi odgovarajući broj.
Neutralan položaj bez
spremljenih programa je aktiviran
Pritisnite P, dok sa zaslona ne
nestanu svi brojevi programa.
Podešavanje temperature Temperaturu grijanja možete podesiti
okretanjem kotačića smještenog na kontrolnoj ploči.okrenite u
smjeru kazaljki
sata:povećajte
temperaturuokrećite u
smjeru
obrnutom od
kazaljke sata:smanjite
temperaturu
Sustav klime za stražnji dio
Stražnji klima uređaj se uključuje
zajedno s klima uređajem prednjeg
putničkog prostora.

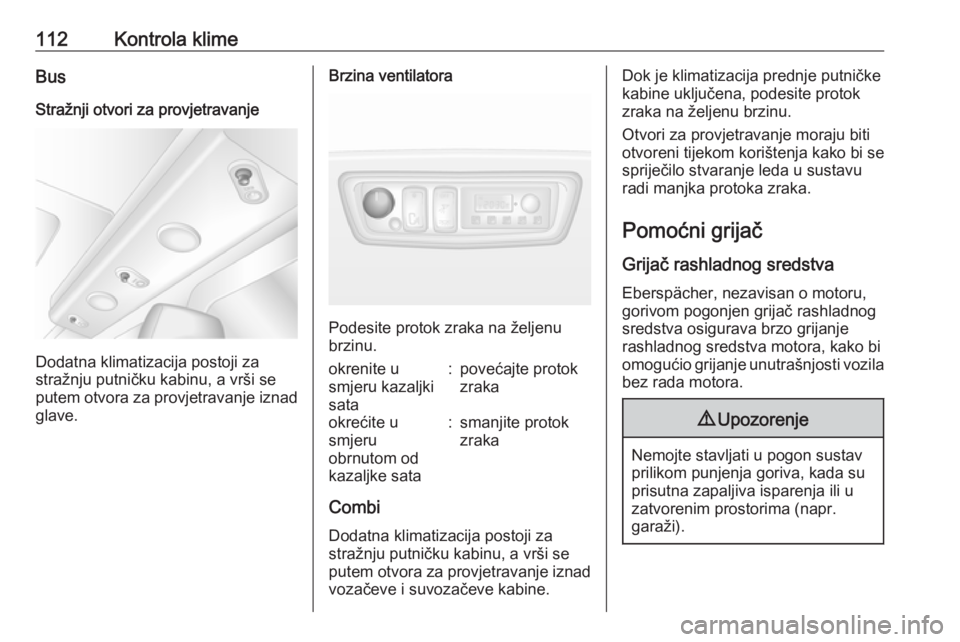

112Kontrola klimeBusStražnji otvori za provjetravanje
Dodatna klimatizacija postoji za
stražnju putničku kabinu, a vrši se
putem otvora za provjetravanje iznad
glave.
Brzina ventilatora
Podesite protok zraka na željenu
brzinu.
okrenite u
smjeru kazaljki
sata:povećajte protok
zrakaokrećite u
smjeru
obrnutom od
kazaljke sata:smanjite protok
zraka
Combi
Dodatna klimatizacija postoji za
stražnju putničku kabinu, a vrši se
putem otvora za provjetravanje iznad
vozačeve i suvozačeve kabine.
Dok je klimatizacija prednje putničke
kabine uključena, podesite protok
zraka na željenu brzinu.
Otvori za provjetravanje moraju biti
otvoreni tijekom korištenja kako bi se
spriječilo stvaranje leda u sustavu
radi manjka protoka zraka.
Pomoćni grijač Grijač rashladnog sredstva
Eberspächer, nezavisan o motoru,
gorivom pogonjen grijač rashladnog
sredstva osigurava brzo grijanje
rashladnog sredstva motora, kako bi
omogućio grijanje unutrašnjosti vozila bez rada motora.9 Upozorenje
Nemojte stavljati u pogon sustav
prilikom punjenja goriva, kada su
prisutna zapaljiva isparenja ili u
zatvorenim prostorima (napr.
garaži).

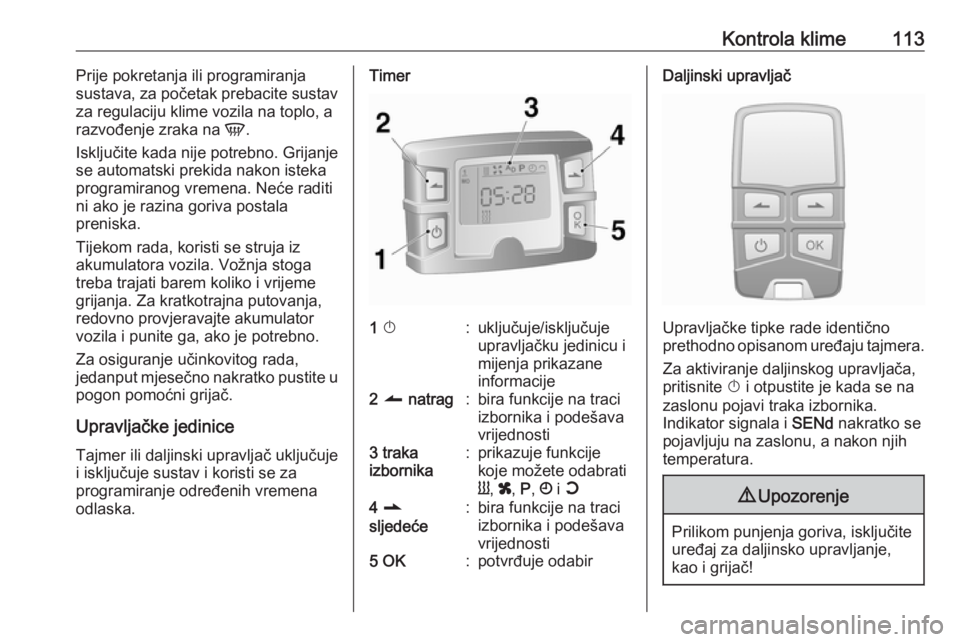

Kontrola klime113Prije pokretanja ili programiranja
sustava, za početak prebacite sustav
za regulaciju klime vozila na toplo, a
razvođenje zraka na V.
Isključite kada nije potrebno. Grijanje se automatski prekida nakon isteka
programiranog vremena. Neće raditi
ni ako je razina goriva postala
preniska.
Tijekom rada, koristi se struja iz
akumulatora vozila. Vožnja stoga treba trajati barem koliko i vrijeme
grijanja. Za kratkotrajna putovanja,
redovno provjeravajte akumulator
vozila i punite ga, ako je potrebno.
Za osiguranje učinkovitog rada,
jedanput mjesečno nakratko pustite u
pogon pomoćni grijač.
Upravljačke jedinice
Tajmer ili daljinski upravljač uključuje
i isključuje sustav i koristi se za
programiranje određenih vremena
odlaska.Timer1 X:uključuje/isključuje
upravljačku jedinicu i
mijenja prikazane
informacije2 q natrag:bira funkcije na traci
izbornika i podešava
vrijednosti3 traka
izbornika:prikazuje funkcije
koje možete odabrati
Y , x , P , Ö i Y4 r
sljedeće:bira funkcije na traci
izbornika i podešava
vrijednosti5 OK:potvrđuje odabirDaljinski upravljač
Upravljačke tipke rade identično
prethodno opisanom uređaju tajmera.
Za aktiviranje daljinskog upravljača,
pritisnite X i otpustite je kada se na
zaslonu pojavi traka izbornika.
Indikator signala i SENd nakratko se
pojavljuju na zaslonu, a nakon njih temperatura.
9 Upozorenje
Prilikom punjenja goriva, isključite
uređaj za daljinsko upravljanje,
kao i grijač!

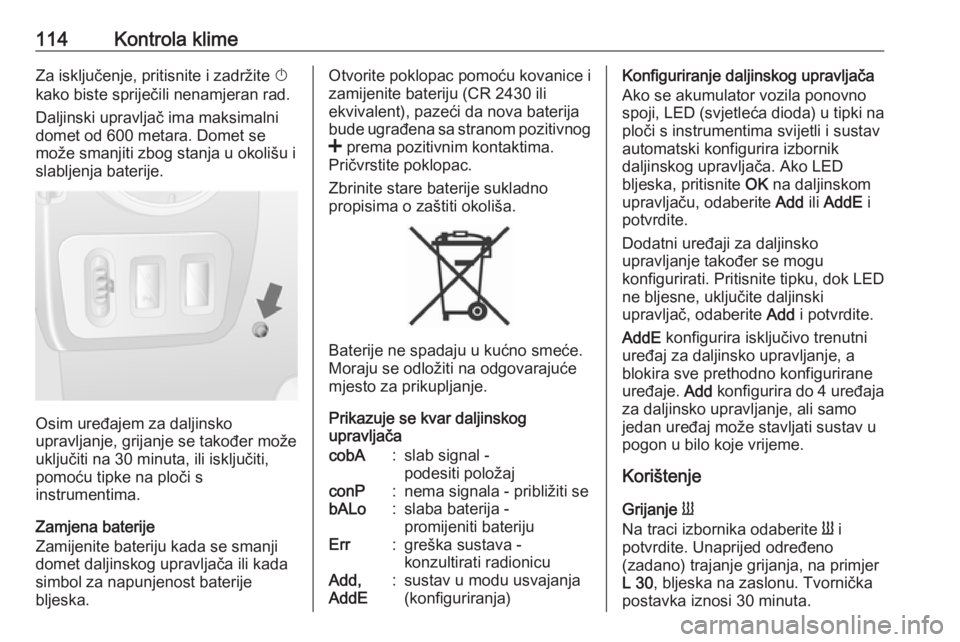

114Kontrola klimeZa isključenje, pritisnite i zadržite X
kako biste spriječili nenamjeran rad.
Daljinski upravljač ima maksimalni
domet od 600 metara. Domet se
može smanjiti zbog stanja u okolišu i
slabljenja baterije.
Osim uređajem za daljinsko
upravljanje, grijanje se također može
uključiti na 30 minuta, ili isključiti,
pomoću tipke na ploči s
instrumentima.
Zamjena baterije
Zamijenite bateriju kada se smanji domet daljinskog upravljača ili kada
simbol za napunjenost baterije
bljeska.
Otvorite poklopac pomoću kovanice i
zamijenite bateriju (CR 2430 ili ekvivalent), pazeći da nova baterija
bude ugrađena sa stranom pozitivnog
< prema pozitivnim kontaktima.
Pričvrstite poklopac.
Zbrinite stare baterije sukladno
propisima o zaštiti okoliša.
Baterije ne spadaju u kućno smeće.
Moraju se odložiti na odgovarajuće mjesto za prikupljanje.
Prikazuje se kvar daljinskog
upravljača
cobA:slab signal -
podesiti položajconP:nema signala - približiti sebALo:slaba baterija -
promijeniti baterijuErr:greška sustava -
konzultirati radionicuAdd,
AddE:sustav u modu usvajanja
(konfiguriranja)Konfiguriranje daljinskog upravljača
Ako se akumulator vozila ponovno spoji, LED (svjetleća dioda) u tipki na
ploči s instrumentima svijetli i sustav
automatski konfigurira izbornik
daljinskog upravljača. Ako LED
bljeska, pritisnite OK na daljinskom
upravljaču, odaberite Add ili AddE i
potvrdite.
Dodatni uređaji za daljinsko
upravljanje također se mogu
konfigurirati. Pritisnite tipku, dok LED
ne bljesne, uključite daljinski
upravljač, odaberite Add i potvrdite.
AddE konfigurira isključivo trenutni
uređaj za daljinsko upravljanje, a
blokira sve prethodno konfigurirane
uređaje. Add konfigurira do 4 uređaja
za daljinsko upravljanje, ali samo jedan uređaj može stavljati sustav u
pogon u bilo koje vrijeme.
Korištenje
Grijanje Y
Na traci izbornika odaberite Y i
potvrdite. Unaprijed određeno
(zadano) trajanje grijanja, na primjer
L 30 , bljeska na zaslonu. Tvornička
postavka iznosi 30 minuta.

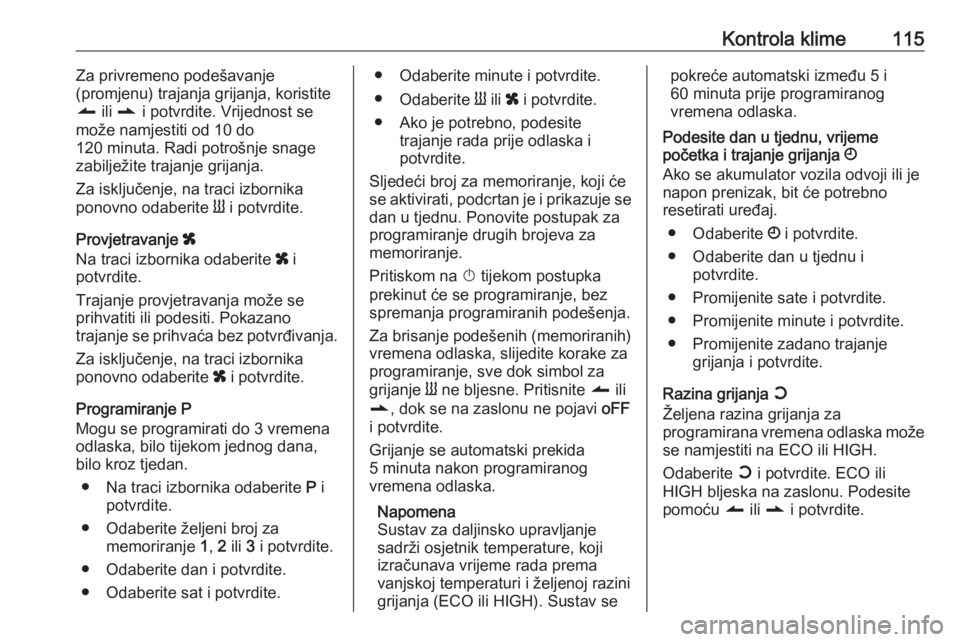

Kontrola klime115Za privremeno podešavanje
(promjenu) trajanja grijanja, koristite
q ili r i potvrdite. Vrijednost se
može namjestiti od 10 do
120 minuta. Radi potrošnje snage
zabilježite trajanje grijanja.
Za isključenje, na traci izbornika
ponovno odaberite Y i potvrdite.
Provjetravanje x
Na traci izbornika odaberite x i
potvrdite.
Trajanje provjetravanja može se
prihvatiti ili podesiti. Pokazano
trajanje se prihvaća bez potvrđivanja.
Za isključenje, na traci izbornika
ponovno odaberite x i potvrdite.
Programiranje P
Mogu se programirati do 3 vremena
odlaska, bilo tijekom jednog dana,
bilo kroz tjedan.
● Na traci izbornika odaberite P i
potvrdite.
● Odaberite željeni broj za memoriranje 1, 2 ili 3 i potvrdite.
● Odaberite dan i potvrdite.
● Odaberite sat i potvrdite.● Odaberite minute i potvrdite. ● Odaberite Y ili x i potvrdite.
● Ako je potrebno, podesite trajanje rada prije odlaska i
potvrdite.
Sljedeći broj za memoriranje, koji će
se aktivirati, podcrtan je i prikazuje se dan u tjednu. Ponovite postupak zaprogramiranje drugih brojeva za
memoriranje.
Pritiskom na X tijekom postupka
prekinut će se programiranje, bez
spremanja programiranih podešenja.
Za brisanje podešenih (memoriranih)
vremena odlaska, slijedite korake za
programiranje, sve dok simbol za
grijanje Y ne bljesne. Pritisnite q ili
r , dok se na zaslonu ne pojavi oFF
i potvrdite.
Grijanje se automatski prekida
5 minuta nakon programiranog
vremena odlaska.
Napomena
Sustav za daljinsko upravljanje
sadrži osjetnik temperature, koji
izračunava vrijeme rada prema
vanjskoj temperaturi i željenoj razini
grijanja (ECO ili HIGH). Sustav sepokreće automatski između 5 i
60 minuta prije programiranog
vremena odlaska.
Podesite dan u tjednu, vrijeme
početka i trajanje grijanja Ö
Ako se akumulator vozila odvoji ili je
napon prenizak, bit će potrebno
resetirati uređaj.
● Odaberite Ö i potvrdite.
● Odaberite dan u tjednu i potvrdite.
● Promijenite sate i potvrdite.
● Promijenite minute i potvrdite.
● Promijenite zadano trajanje grijanja i potvrdite.
Razina grijanja Y
Željena razina grijanja za
programirana vremena odlaska može
se namjestiti na ECO ili HIGH.
Odaberite Y i potvrdite. ECO ili
HIGH bljeska na zaslonu. Podesite
pomoću q ili r i potvrdite.

116Kontrola klimeOtvori za provjetravanjePodesivi otvori za
provjetravanje
Kada je hlađenje uključeno, najmanje
jedan otvor za provjetravanje mora
biti otvoren tako da se isparivač ne
smrzne zbog nedovoljnog protoka
zraka.
Središnji otvori za provjetravanje
Za otvaranje pritisnite otvor za
provjetravanje.
Usmjerite struju zraka zakretanjem
otvora.
Pritisnite otvor za zatvaranje.
Bočni otvori za provjetravanje
Za otvaranje pritisnite otvor za
provjetravanje.
Usmjerite struju zraka zakretanjem
otvora.
Ovisno o položaju prekidača
temperature, zrak će strujati u
putnički prostor kroz bočne otvore.
9 Upozorenje
Ne pričvršćujte nikakve predmete
na rešetke otvora za
provjetravanje. Opasnost od
oštećenja i ozljeda u slučaju
nezgode.
Combi
Podesivi otvori za provjetravanje
mogu se nalaziti u okviru krova. Za
otvaranje, pritisnite otvor za zrak.
Držite otvor za zrak i okrenite ga u
željeni položaj kako biste usmjerili
struju zraka.

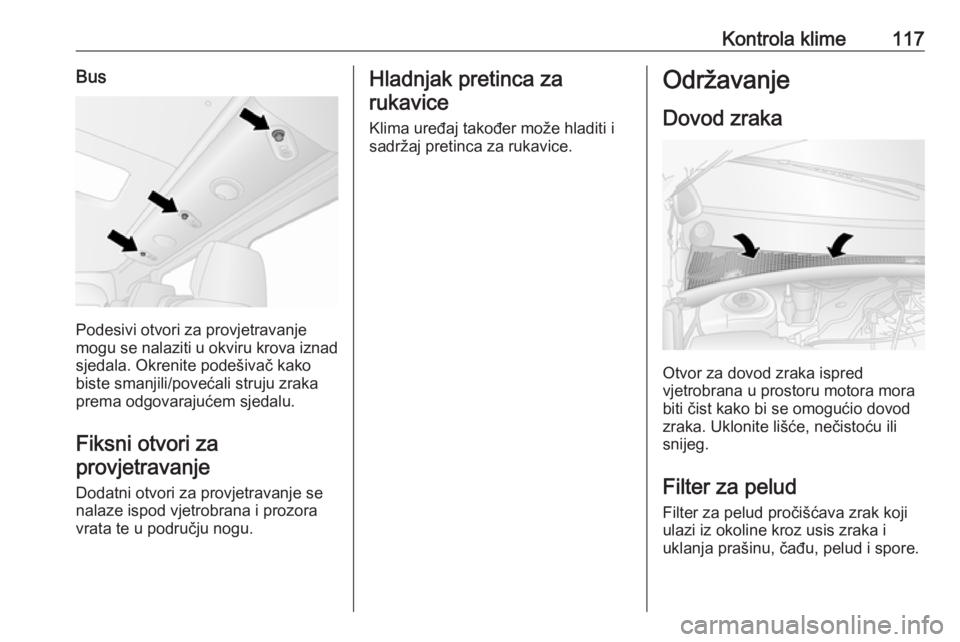

Kontrola klime117Bus
Podesivi otvori za provjetravanje
mogu se nalaziti u okviru krova iznad
sjedala. Okrenite podešivač kako biste smanjili/povećali struju zraka
prema odgovarajućem sjedalu.
Fiksni otvori za
provjetravanje
Dodatni otvori za provjetravanje se
nalaze ispod vjetrobrana i prozora
vrata te u području nogu.
Hladnjak pretinca za
rukavice
Klima uređaj također može hladiti i
sadržaj pretinca za rukavice.Održavanje
Dovod zraka
Otvor za dovod zraka ispred
vjetrobrana u prostoru motora mora
biti čist kako bi se omogućio dovod zraka. Uklonite lišće, nečistoću ili
snijeg.
Filter za pelud Filter za pelud pročišćava zrak koji
ulazi iz okoline kroz usis zraka i
uklanja prašinu, čađu, pelud i spore.

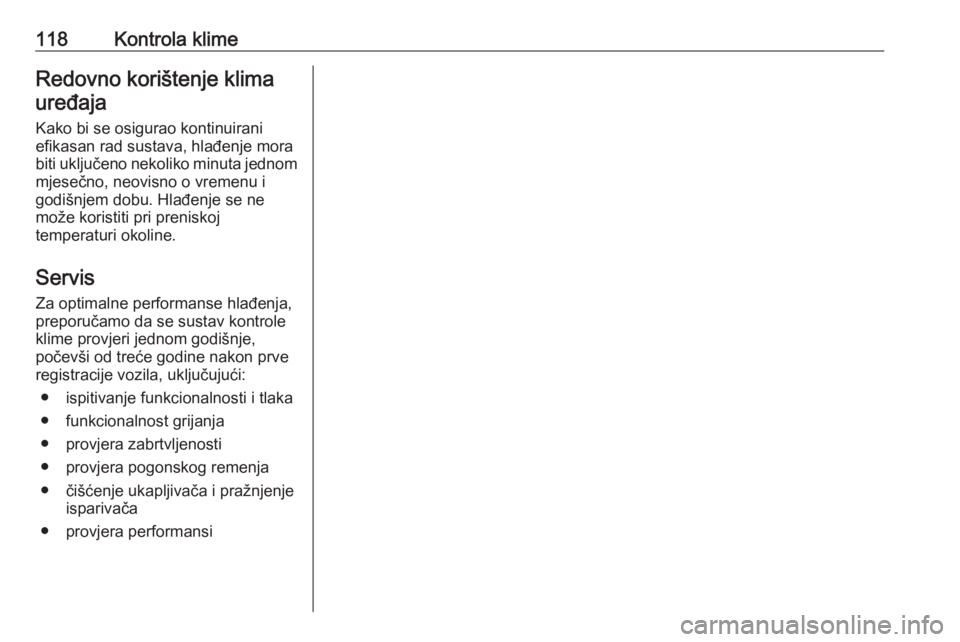

118Kontrola klimeRedovno korištenje klimauređaja
Kako bi se osigurao kontinuirani
efikasan rad sustava, hlađenje mora
biti uključeno nekoliko minuta jednom
mjesečno, neovisno o vremenu i
godišnjem dobu. Hlađenje se ne
može koristiti pri preniskoj
temperaturi okoline.
Servis Za optimalne performanse hlađenja,
preporučamo da se sustav kontrole
klime provjeri jednom godišnje,
počevši od treće godine nakon prve
registracije vozila, uključujući:
● ispitivanje funkcionalnosti i tlaka● funkcionalnost grijanja
● provjera zabrtvljenosti
● provjera pogonskog remenja
● čišćenje ukapljivača i pražnjenje isparivača
● provjera performansi
