2016 OPEL MOVANO_B Priručnik za vlasnika (in Croatian)

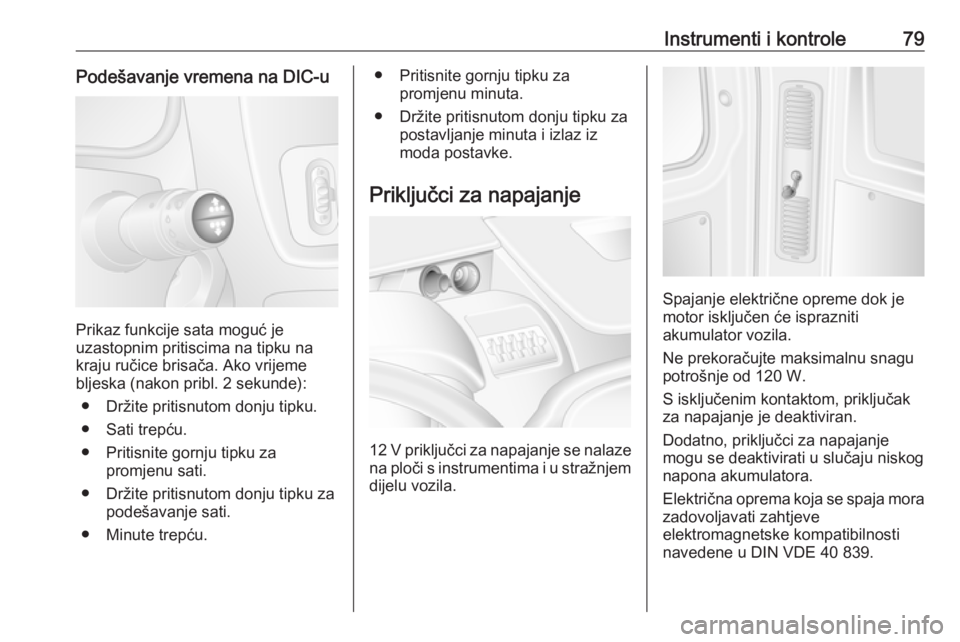

Instrumenti i kontrole79Podešavanje vremena na DIC-u
Prikaz funkcije sata moguć je
uzastopnim pritiscima na tipku na
kraju ručice brisača. Ako vrijeme
bljeska (nakon pribl. 2 sekunde):
● Držite pritisnutom donju tipku.
● Sati trepću.
● Pritisnite gornju tipku za promjenu sati.
● Držite pritisnutom donju tipku za podešavanje sati.
● Minute trepću.
● Pritisnite gornju tipku za promjenu minuta.
● Držite pritisnutom donju tipku za postavljanje minuta i izlaz iz
moda postavke.
Priključci za napajanje
12 V priključci za napajanje se nalaze na ploči s instrumentima i u stražnjem
dijelu vozila.
Spajanje električne opreme dok je
motor isključen će isprazniti
akumulator vozila.
Ne prekoračujte maksimalnu snagu
potrošnje od 120 W.
S isključenim kontaktom, priključak
za napajanje je deaktiviran.
Dodatno, priključci za napajanje
mogu se deaktivirati u slučaju niskog
napona akumulatora.
Električna oprema koja se spaja mora zadovoljavati zahtjeve
elektromagnetske kompatibilnosti
navedene u DIN VDE 40 839.

80Instrumenti i kontroleOprez
Ne priključujte nikakav pribor koji
daje struju, poput električnih
punjača ili baterija.
Nemojte oštetiti priključke
uporabom neodgovarajućih
utikača.

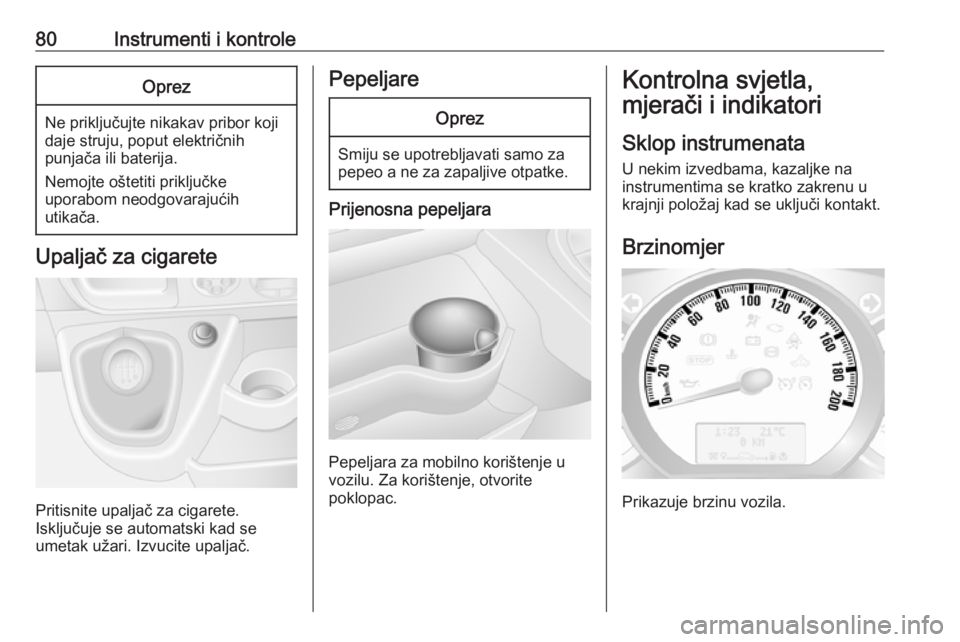

Upaljač za cigarete
Pritisnite upaljač za cigarete.
Isključuje se automatski kad se
umetak užari. Izvucite upaljač.
PepeljareOprez
Smiju se upotrebljavati samo za
pepeo a ne za zapaljive otpatke.
Prijenosna pepeljara
Pepeljara za mobilno korištenje u
vozilu. Za korištenje, otvorite
poklopac.
Kontrolna svjetla,
mjerači i indikatori
Sklop instrumenata
U nekim izvedbama, kazaljke na instrumentima se kratko zakrenu u
krajnji položaj kad se uključi kontakt.
Brzinomjer
Prikazuje brzinu vozila.

Instrumenti i kontrole81Graničnik brzineMaksimalnu brzinu možete ograničiti
ograničivačem brzine. Kao vidljiva
oznaka, na ploči s instrumentima
nalazi se naljepnica s upozorenjem.
Zujalica upozorenja će se oglasiti na
10 sekundi ako vozilo nakratko
prekorači postavljenu granicu.
Napomena
U određenim uvjetima (npr. veliki
nagibi) brzina vozila može
prekoračiti postavljenu granicu.
Ograničivač brzine 3 147,
ograničivač brzine tempomata

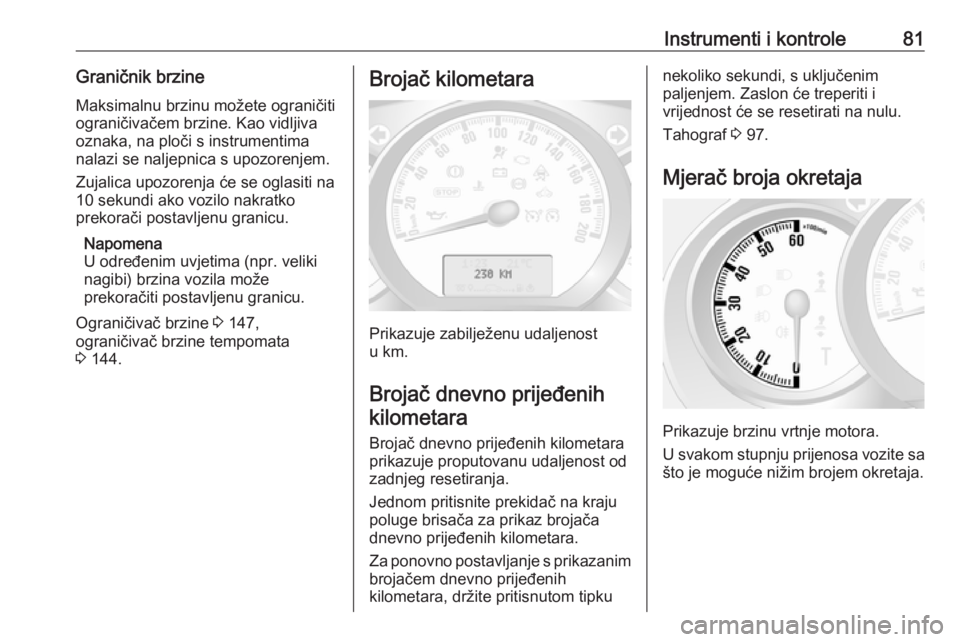

3 144.Brojač kilometara
Prikazuje zabilježenu udaljenost
u km.
Brojač dnevno prijeđenih kilometara
Brojač dnevno prijeđenih kilometara
prikazuje proputovanu udaljenost od
zadnjeg resetiranja.
Jednom pritisnite prekidač na kraju
poluge brisača za prikaz brojača
dnevno prijeđenih kilometara.
Za ponovno postavljanje s prikazanim brojačem dnevno prijeđenih
kilometara, držite pritisnutom tipku
nekoliko sekundi, s uključenim
paljenjem. Zaslon će treperiti i
vrijednost će se resetirati na nulu.
Tahograf 3 97.
Mjerač broja okretaja
Prikazuje brzinu vrtnje motora.
U svakom stupnju prijenosa vozite sa što je moguće nižim brojem okretaja.

82Instrumenti i kontroleOprez
Ako je kazaljka u crvenompodručju upozorenja,
prekoračena je maksimalna
dozvoljena brzina vrtnje motora.
Opasno za motor.

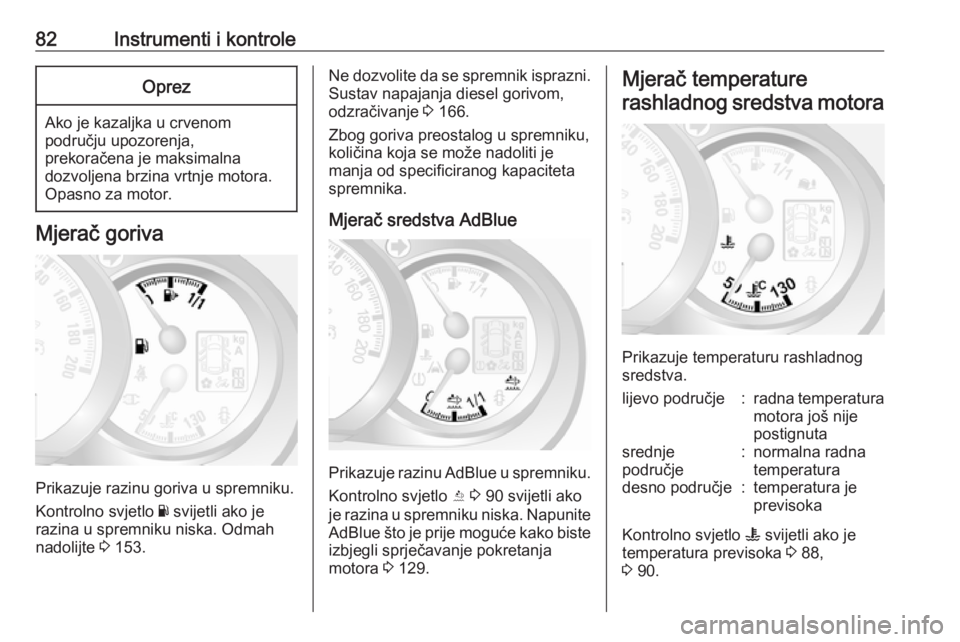

Mjerač goriva
Prikazuje razinu goriva u spremniku.
Kontrolno svjetlo Y svijetli ako je
razina u spremniku niska. Odmah nadolijte 3 153.
Ne dozvolite da se spremnik isprazni.
Sustav napajanja diesel gorivom, odzračivanje 3 166.
Zbog goriva preostalog u spremniku, količina koja se može nadoliti je
manja od specificiranog kapaciteta
spremnika.
Mjerač sredstva AdBlue
Prikazuje razinu AdBlue u spremniku.
Kontrolno svjetlo Y 3 90 svijetli ako
je razina u spremniku niska. Napunite AdBlue što je prije moguće kako biste
izbjegli sprječavanje pokretanja
motora 3 129.
Mjerač temperature
rashladnog sredstva motora
Prikazuje temperaturu rashladnog
sredstva.
lijevo područje:radna temperatura
motora još nije
postignutasrednje
područje:normalna radna
temperaturadesno područje:temperatura je
previsoka
Kontrolno svjetlo W svijetli ako je
temperatura previsoka 3 88,
3 90.

Instrumenti i kontrole83Oprez
Ako je temperatura rashladnog
sredstva motora previsoka,
zaustavite vozilo, isključite motor.
Opasno za motor. Provjerite
razinu rashladnog sredstva.
Zbog fizikalnih razloga, mjerač
temperature rashladnog sredstva
pokazuje temperaturu samo ako je
razina odgovarajuća.

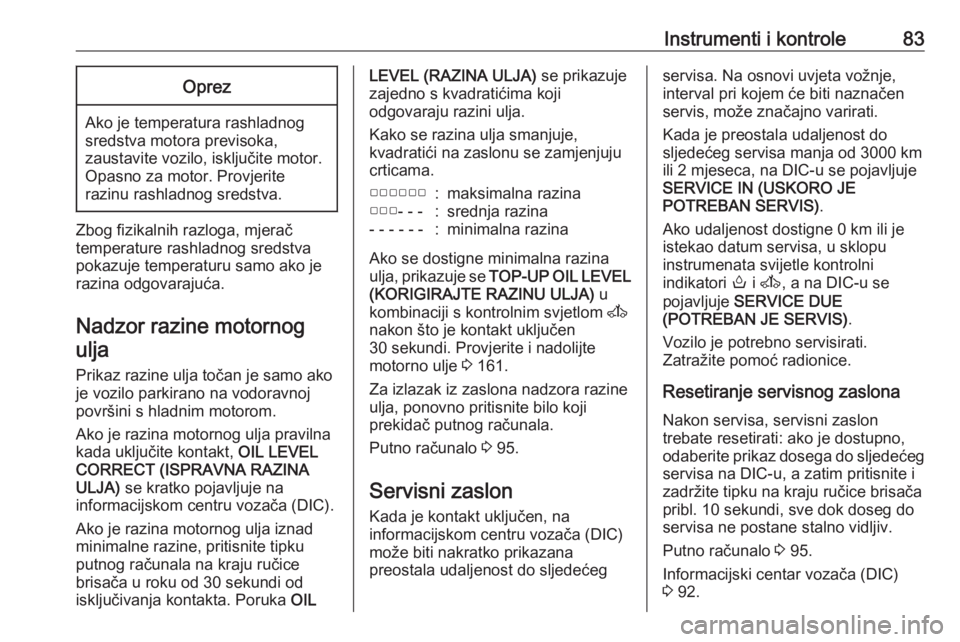

Nadzor razine motornog ulja
Prikaz razine ulja točan je samo ako
je vozilo parkirano na vodoravnoj
površini s hladnim motorom.
Ako je razina motornog ulja pravilna
kada uključite kontakt, OIL LEVEL
CORRECT (ISPRAVNA RAZINA
ULJA) se kratko pojavljuje na
informacijskom centru vozača (DIC).
Ako je razina motornog ulja iznad
minimalne razine, pritisnite tipku
putnog računala na kraju ručice
brisača u roku od 30 sekundi od
isključivanja kontakta. Poruka OIL
LEVEL (RAZINA ULJA) se prikazuje
zajedno s kvadratićima koji
odgovaraju razini ulja.
Kako se razina ulja smanjuje,
kvadratići na zaslonu se zamjenjuju
crticama.▢▢▢▢▢▢:maksimalna razina▢▢▢- - -:srednja razina- - - - - -:minimalna razina
Ako se dostigne minimalna razina ulja, prikazuje se TOP-UP OIL LEVEL
(KORIGIRAJTE RAZINU ULJA) u
kombinaciji s kontrolnim svjetlom A
nakon što je kontakt uključen
30 sekundi. Provjerite i nadolijte
motorno ulje 3 161.
Za izlazak iz zaslona nadzora razine
ulja, ponovno pritisnite bilo koji
prekidač putnog računala.
Putno računalo 3 95.
Servisni zaslon Kada je kontakt uključen, na
informacijskom centru vozača (DIC)
može biti nakratko prikazana
preostala udaljenost do sljedećeg
servisa. Na osnovi uvjeta vožnje,
interval pri kojem će biti naznačen
servis, može značajno varirati.
Kada je preostala udaljenost do
sljedećeg servisa manja od 3000 km
ili 2 mjeseca, na DIC-u se pojavljuje
SERVICE IN (USKORO JE
POTREBAN SERVIS) .
Ako udaljenost dostigne 0 km ili je istekao datum servisa, u sklopu
instrumenata svijetle kontrolni
indikatori o i A , a na DIC-u se
pojavljuje SERVICE DUE
(POTREBAN JE SERVIS) .
Vozilo je potrebno servisirati.
Zatražite pomoć radionice.
Resetiranje servisnog zaslona
Nakon servisa, servisni zaslon
trebate resetirati: ako je dostupno,
odaberite prikaz dosega do sljedećeg servisa na DIC-u, a zatim pritisnite i
zadržite tipku na kraju ručice brisača
pribl. 10 sekundi, sve dok doseg do
servisa ne postane stalno vidljiv.
Putno računalo 3 95.
Informacijski centar vozača (DIC)
3 92.

84Instrumenti i kontroleServisne informacije 3 200.

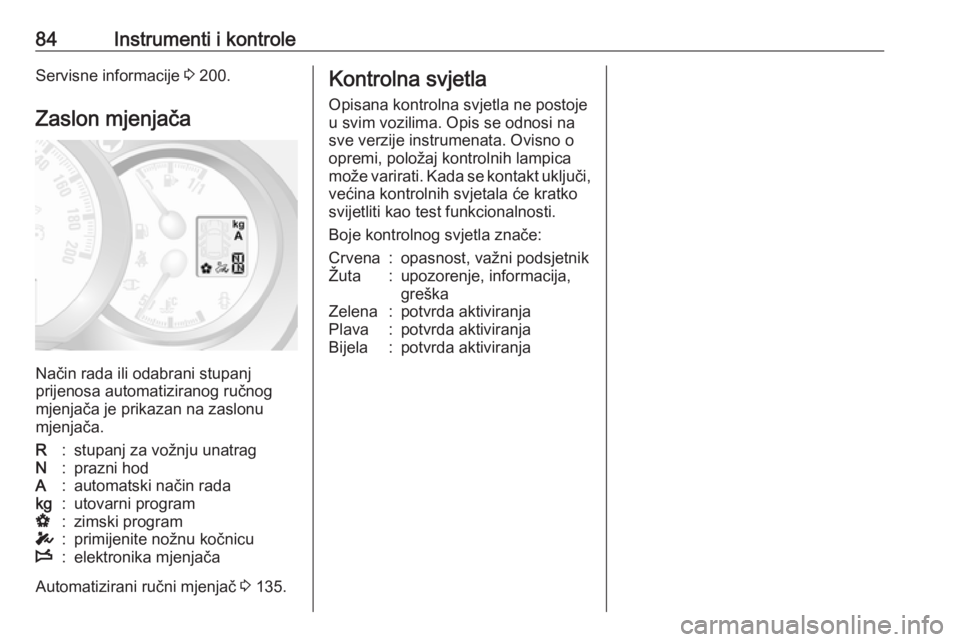

Zaslon mjenjača
Način rada ili odabrani stupanj
prijenosa automatiziranog ručnog
mjenjača je prikazan na zaslonu
mjenjača.
R:stupanj za vožnju unatragN:prazni hodA:automatski način radakg:utovarni programV:zimski programT:primijenite nožnu kočnicuW:elektronika mjenjača
Automatizirani ručni mjenjač 3 135.
Kontrolna svjetla
Opisana kontrolna svjetla ne postoje
u svim vozilima. Opis se odnosi na
sve verzije instrumenata. Ovisno o
opremi, položaj kontrolnih lampica
može varirati. Kada se kontakt uključi,
većina kontrolnih svjetala će kratko
svijetliti kao test funkcionalnosti.
Boje kontrolnog svjetla znače:Crvena:opasnost, važni podsjetnikŽuta:upozorenje, informacija,
greškaZelena:potvrda aktiviranjaPlava:potvrda aktiviranjaBijela:potvrda aktiviranja

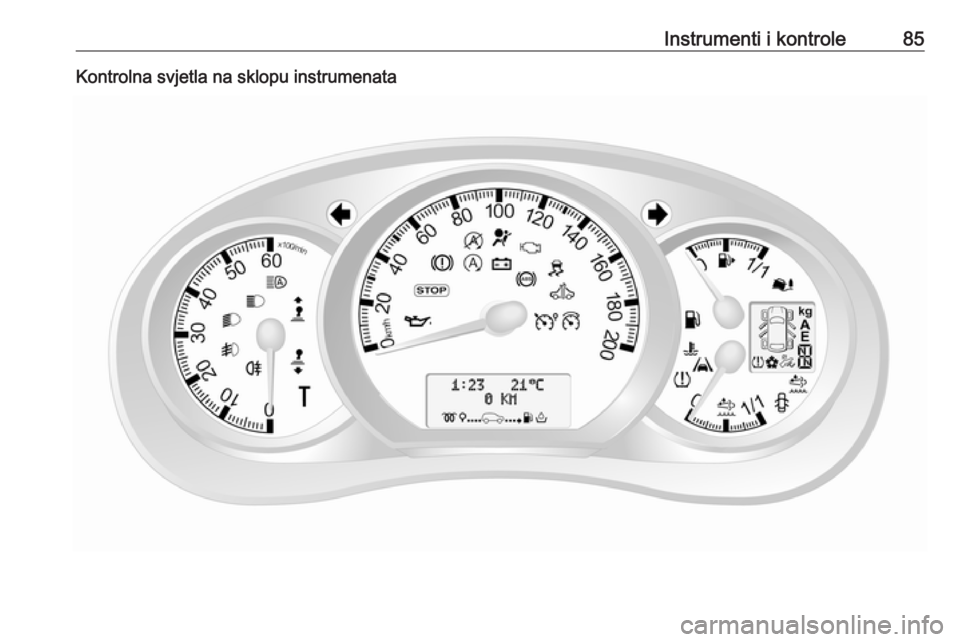

Instrumenti i kontrole85Kontrolna svjetla na sklopu instrumenata

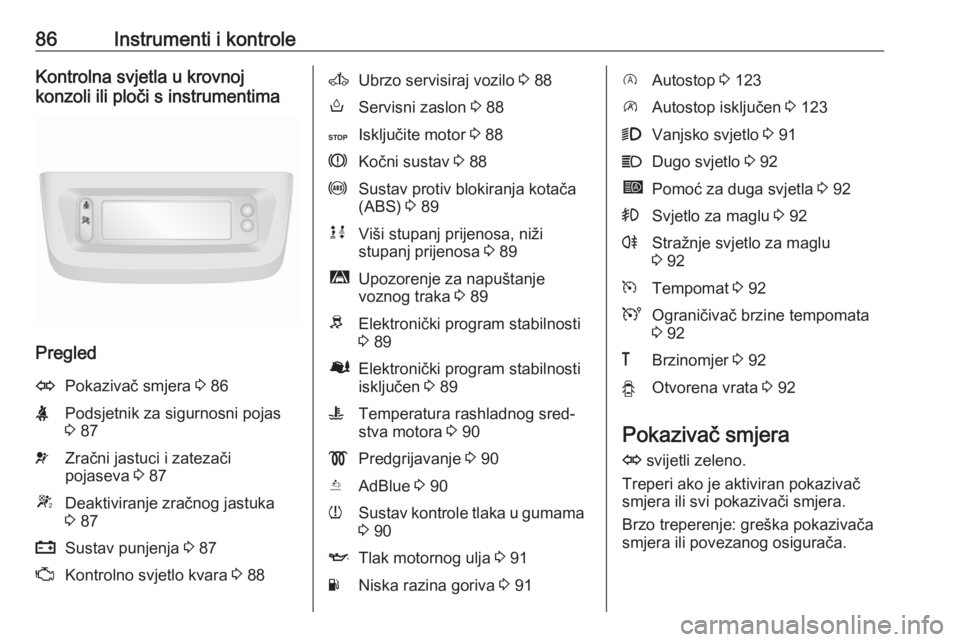

86Instrumenti i kontroleKontrolna svjetla u krovnoj
konzoli ili ploči s instrumentima
Pregled
OPokazivač smjera 3 86XPodsjetnik za sigurnosni pojas
3 87vZračni jastuci i zatezači
pojaseva 3 87WDeaktiviranje zračnog jastuka
3 87pSustav punjenja 3 87ZKontrolno svjetlo kvara 3 88AUbrzo servisiraj vozilo 3 88oServisni zaslon 3 88CIsključite motor 3 88RKočni sustav 3 88uSustav protiv blokiranja kotača
(ABS) 3 89kjViši stupanj prijenosa, niži
stupanj prijenosa 3 89ìUpozorenje za napuštanje
voznog traka 3 89RElektronički program stabilnosti
3 89ØElektronički program stabilnosti
isključen 3 89WTemperatura rashladnog sred‐
stva motora 3 90!Predgrijavanje 3 90YAdBlue 3 90wSustav kontrole tlaka u gumama
3 90ITlak motornog ulja 3 91YNiska razina goriva 3 91DAutostop 3 123\Autostop isključen 3 1239Vanjsko svjetlo 3 91CDugo svjetlo 3 92íPomoć za duga svjetla 3 92>Svjetlo za maglu 3 92rStražnje svjetlo za maglu
3 92mTempomat 3 92UOgraničivač brzine tempomata
3 92&Brzinomjer 3 92yOtvorena vrata 3 92
Pokazivač smjera
O svijetli zeleno.
Treperi ako je aktiviran pokazivač
smjera ili svi pokazivači smjera.
Brzo treperenje: greška pokazivača
smjera ili povezanog osigurača.
