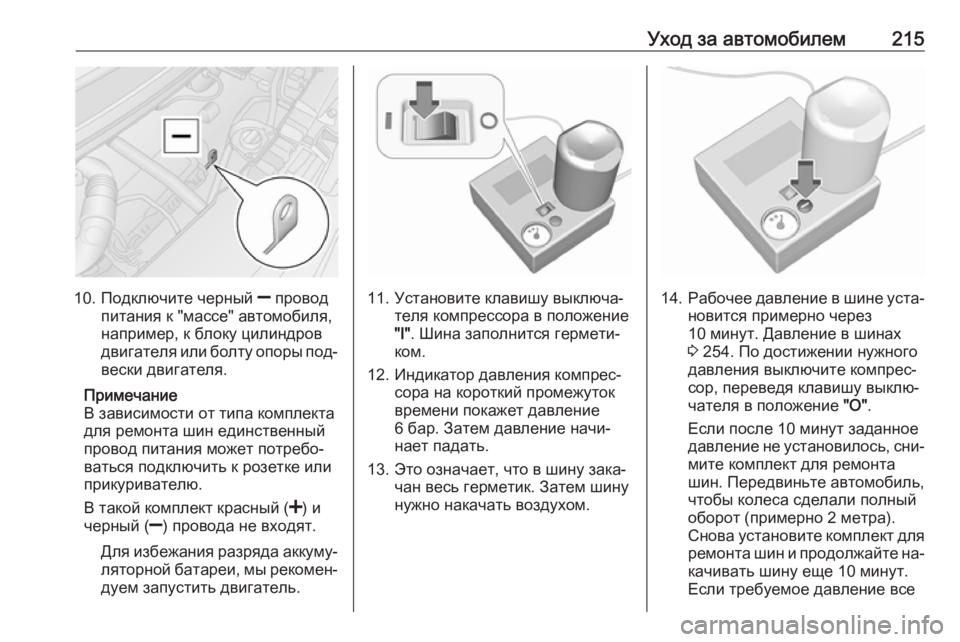

Уход за автомобилем215
10.Подключите черный ] провод
питания к "массе" автомобиля,
например, к блоку цилиндров
двигателя или болту опоры под‐
вески двигателя.
Примечание
В зависимости от типа комплекта
для ремонта шин единственный
провод питания может потребо‐ ваться подключить к розетке или
прикуривателю.
В такой комплект красный ( <) и
черный ( ]) провода не входят.
Для избежания разряда аккуму‐ ляторной батареи, мы рекомен‐
дуем запустить двигатель.11. Установите клавишу выключа‐ теля компрессора в положение
"I" . Шина заполнится гермети‐
ком.
12. Индикатор давления компрес‐ сора на короткий промежуток
времени покажет давление
6 бар. Затем давление начи‐
нает падать.
13. Это означает, что в шину зака‐ чан весь герметик. Затем шину
нужно накачать воздухом.14. Рабочее давление в шине уста‐
новится примерно через
10 минут. Давление в шинах
3 254. По достижении нужного
давления выключите компрес‐ сор, переведя клавишу выклю‐
чателя в положение "O".
Если после 10 минут заданное
давление не установилось, сни‐ мите комплект для ремонта
шин. Передвиньте автомобиль,
чтобы колеса сделали полный
оборот (примерно 2 метра).
Снова установите комплект для
ремонта шин и продолжайте на‐ качивать шину еще 10 минут.
Если требуемое давление все

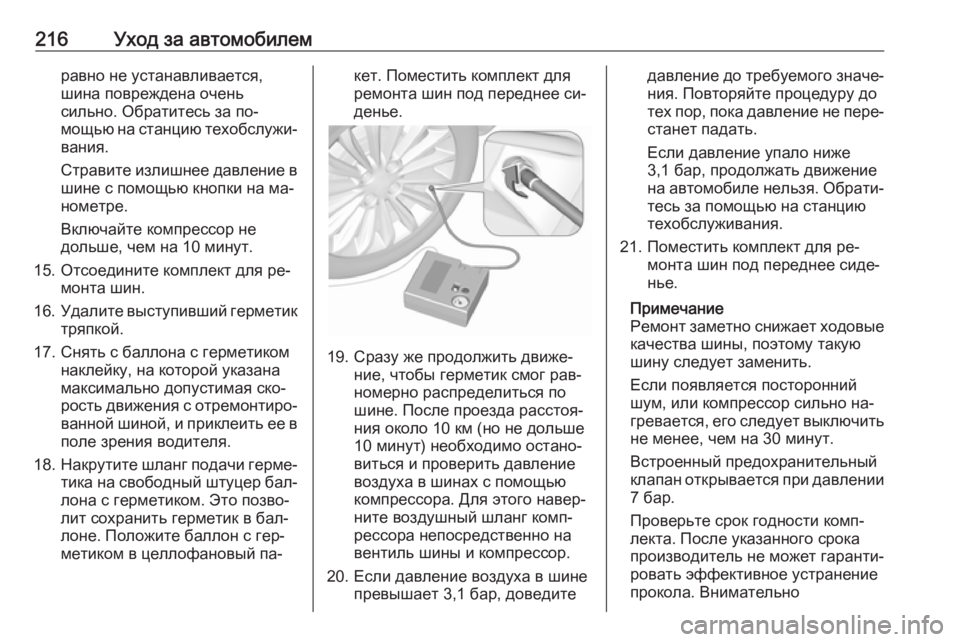

216Уход за автомобилемравно не устанавливается,
шина повреждена очень
сильно. Обратитесь за по‐
мощью на станцию техобслужи‐
вания.
Стравите излишнее давление в
шине с помощью кнопки на ма‐
нометре.
Включайте компрессор не
дольше, чем на 10 минут.
15. Отсоедините комплект для ре‐ монта шин.
16. Удалите выступивший герметик
тряпкой.
17. Снять с баллона с герметиком наклейку, на которой указана
максимально допустимая ско‐
рость движения с отремонтиро‐
ванной шиной, и приклеить ее в поле зрения водителя.
18. Накрутите шланг подачи герме‐
тика на свободный штуцер бал‐ лона с герметиком. Это позво‐
лит сохранить герметик в бал‐
лоне. Положите баллон с гер‐
метиком в целлофановый па‐кет. Поместить комплект для
ремонта шин под переднее си‐
денье.
19. Сразу же продолжить движе‐ ние, чтобы герметик смог рав‐
номерно распределиться по
шине. После проезда расстоя‐
ния около 10 км (но не дольше
10 минут) необходимо остано‐
виться и проверить давление
воздуха в шинах с помощью
компрессора. Для этого навер‐
ните воздушный шланг комп‐
рессора непосредственно на
вентиль шины и компрессор.
20. Если давление воздуха в шине превышает 3,1 бар, доведите
давление до требуемого значе‐
ния. Повторяйте процедуру до
тех пор, пока давление не пере‐ станет падать.
Если давление упало ниже
3,1 бар, продолжать движение
на автомобиле нельзя. Обрати‐ тесь за помощью на станцию
техобслуживания.
21. Поместить комплект для ре‐ монта шин под переднее сиде‐
нье.
Примечание
Ремонт заметно снижает ходовые качества шины, поэтому такую
шину следует заменить.
Если появляется посторонний
шум, или компрессор сильно на‐
гревается, его следует выключить
не менее, чем на 30 минут.
Встроенный предохранительный
клапан открывается при давлении 7 бар.
Проверьте срок годности комп‐
лекта. После указанного срока
производитель не может гаранти‐
ровать эффективное устранение
прокола. Внимательно

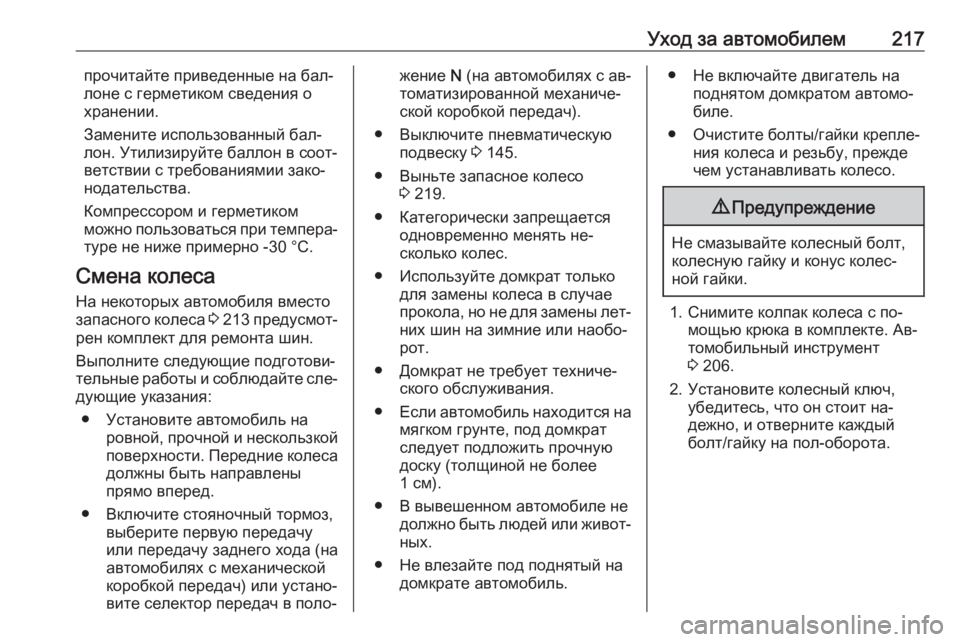

Уход за автомобилем217прочитайте приведенные на бал‐
лоне с герметиком сведения о
хранении.
Замените использованный бал‐
лон. Утилизируйте баллон в соот‐
ветствии с требованиямии зако‐
нодательства.
Компрессором и герметиком
можно пользоваться при темпера‐
туре не ниже примерно -30 °C.
Смена колеса На некоторых автомобиля вместо
запасного колеса 3 213 предусмот‐
рен комплект для ремонта шин.
Выполните следующие подготови‐
тельные работы и соблюдайте сле‐
дующие указания:
● Установите автомобиль на ровной, прочной и нескользкойповерхности. Передние колеса
должны быть направлены
прямо вперед.
● Включите стояночный тормоз, выберите первую передачу
или передачу заднего хода (на
автомобилях с механической
коробкой передач) или устано‐
вите селектор передач в поло‐жение N (на автомобилях с ав‐
томатизированной механиче‐
ской коробкой передач).
● Выключите пневматическую подвеску 3 145.
● Выньте запасное колесо 3 219.
● Категорически запрещается одновременно менять не‐
сколько колес.
● Используйте домкрат только для замены колеса в случае
прокола, но не для замены лет‐ них шин на зимние или наобо‐
рот.
● Домкрат не требует техниче‐ ского обслуживания.
● Если автомобиль находится на
мягком грунте, под домкрат
следует подложить прочную
доску (толщиной не более
1 см).
● В вывешенном автомобиле не должно быть людей или живот‐
ных.
● Не влезайте под поднятый на домкрате автомобиль.● Не включайте двигатель наподнятом домкратом автомо‐
биле.
● Очистите болты/гайки крепле‐ ния колеса и резьбу, прежде
чем устанавливать колесо.9 Предупреждение
Не смазывайте колесный болт,
колесную гайку и конус колес‐
ной гайки.
1. Снимите колпак колеса с по‐ мощью крюка в комплекте. Ав‐
томобильный инструмент
3 206.
2. Установите колесный ключ, убедитесь, что он стоит на‐
дежно, и отверните каждый
болт/гайку на пол-оборота.

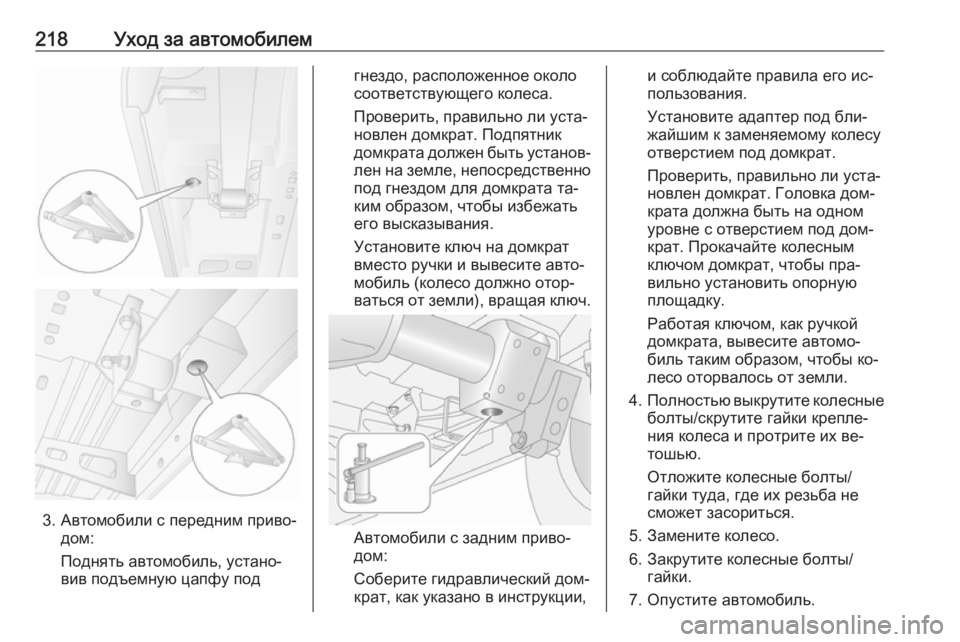

218Уход за автомобилем
3. Автомобили с передним приво‐дом:
Поднять автомобиль, устано‐
вив подъемную цапфу под
гнездо, расположенное около
соответствующего колеса.
Проверить, правильно ли уста‐новлен домкрат. Подпятник
домкрата должен быть установ‐ лен на земле, непосредственно
под гнездом для домкрата та‐
ким образом, чтобы избежать
его высказывания.
Установите ключ на домкрат
вместо ручки и вывесите авто‐
мобиль (колесо должно отор‐
ваться от земли), вращая ключ.
Автомобили с задним приво‐
дом:
Соберите гидравлический дом‐ крат, как указано в инструкции,
и соблюдайте правила его ис‐
пользования.
Установите адаптер под бли‐
жайшим к заменяемому колесу
отверстием под домкрат.
Проверить, правильно ли уста‐
новлен домкрат. Головка дом‐
крата должна быть на одном
уровне с отверстием под дом‐
крат. Прокачайте колесным
ключом домкрат, чтобы пра‐
вильно установить опорную
площадку.
Работая ключом, как ручкой
домкрата, вывесите автомо‐
биль таким образом, чтобы ко‐
лесо оторвалось от земли.
4. Полностью выкрутите колесные
болты/скрутите гайки крепле‐
ния колеса и протрите их ве‐
тошью.
Отложите колесные болты/
гайки туда, где их резьба не
сможет засориться.
5. Замените колесо.
6. Закрутите колесные болты/ гайки.
7. Опустите автомобиль.

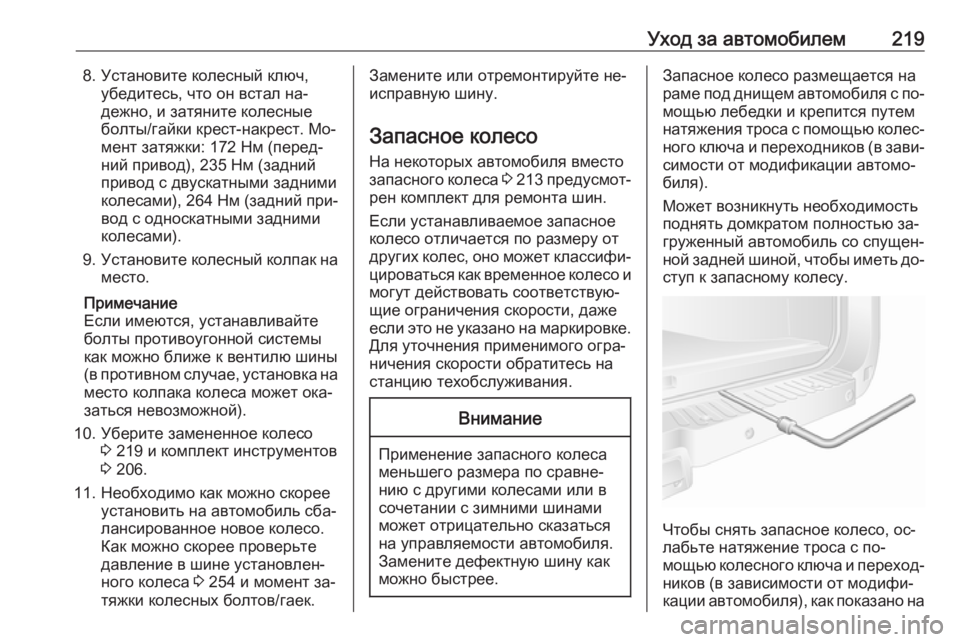

Уход за автомобилем2198. Установите колесный ключ,убедитесь, что он встал на‐
дежно, и затяните колесные
болты/гайки крест-накрест. Мо‐
мент затяжки: 172 Нм (перед‐
ний привод), 235 Нм (задний
привод с двускатными задними
колесами), 264 Нм (задний при‐
вод с односкатными задними
колесами).
9. Установите колесный колпак на
место.
Примечание
Если имеются, устанавливайте
болты противоугонной системы
как можно ближе к вентилю шины
(в противном случае, установка на
место колпака колеса может ока‐
заться невозможной).
10. Уберите замененное колесо 3 219 и комплект инструментов
3 206.
11. Необходимо как можно скорее установить на автомобиль сба‐
лансированное новое колесо.
Как можно скорее проверьте
давление в шине установлен‐
ного колеса 3 254 и момент за‐
тяжки колесных болтов/гаек.Замените или отремонтируйте не‐
исправную шину.
Запасное колесо На некоторых автомобиля вместо
запасного колеса 3 213 предусмот‐
рен комплект для ремонта шин.
Если устанавливаемое запасное
колесо отличается по размеру от
других колес, оно может классифи‐
цироваться как временное колесо и
могут действовать соответствую‐
щие ограничения скорости, даже если это не указано на маркировке. Для уточнения применимого огра‐
ничения скорости обратитесь на
станцию техобслуживания.Внимание
Применение запасного колеса
меньшего размера по сравне‐
нию с другими колесами или в сочетании с зимними шинами
может отрицательно сказаться
на управляемости автомобиля.
Замените дефектную шину как
можно быстрее.
Запасное колесо размещается на
раме под днищем автомобиля с по‐ мощью лебедки и крепится путем
натяжения троса с помощью колес‐
ного ключа и переходников (в зави‐ симости от модификации автомо‐
биля).
Может возникнуть необходимость
поднять домкратом полностью за‐
груженный автомобиль со спущен‐
ной задней шиной, чтобы иметь до‐ ступ к запасному колесу.
Чтобы снять запасное колесо, ос‐
лабьте натяжение троса с по‐
мощью колесного ключа и переход‐
ников (в зависимости от модифи‐
кации автомобиля), как показано на

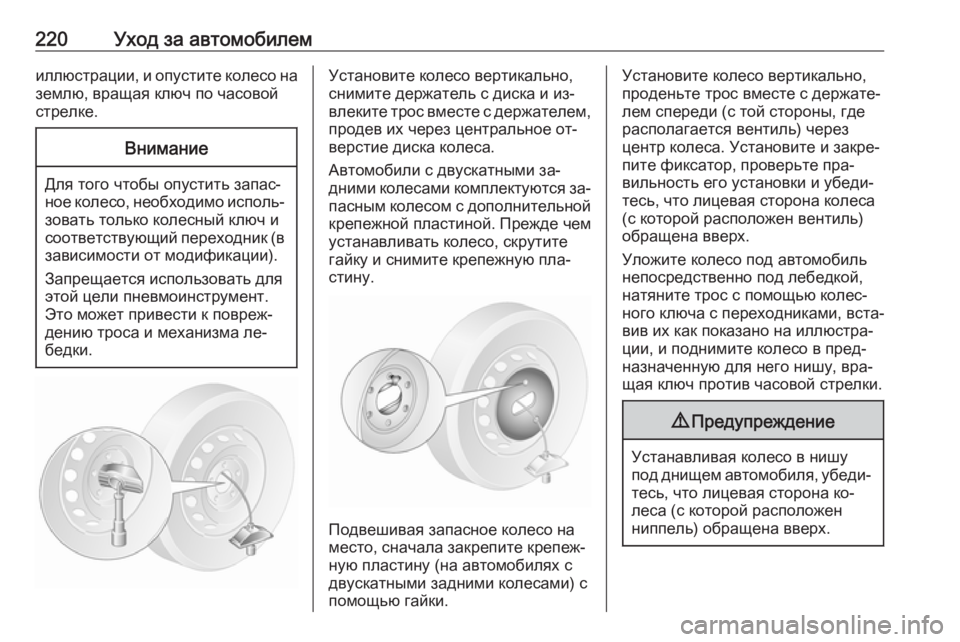

220Уход за автомобилемиллюстрации, и опустите колесо на
землю, вращая ключ по часовой
стрелке.Внимание
Для того чтобы опустить запас‐
ное колесо, необходимо исполь‐ зовать только колесный ключ исоответствующий переходник (в
зависимости от модификации).
Запрещается использовать для
этой цели пневмоинструмент.
Это может привести к повреж‐
дению троса и механизма ле‐
бедки.
Установите колесо вертикально,
снимите держатель с диска и из‐
влеките трос вместе с держателем,
продев их через центральное от‐
верстие диска колеса.
Автомобили с двускатными за‐
дними колесами комплектуются за‐ пасным колесом с дополнительной
крепежной пластиной. Прежде чем
устанавливать колесо, скрутите
гайку и снимите крепежную пла‐
стину.
Подвешивая запасное колесо на
место, сначала закрепите крепеж‐
ную пластину (на автомобилях с
двускатными задними колесами) с
помощью гайки.
Установите колесо вертикально,
проденьте трос вместе с держате‐
лем спереди (с той стороны, где
располагается вентиль) через
центр колеса. Установите и закре‐
пите фиксатор, проверьте пра‐
вильность его установки и убеди‐
тесь, что лицевая сторона колеса
(с которой расположен вентиль)
обращена вверх.
Уложите колесо под автомобиль
непосредственно под лебедкой,
натяните трос с помощью колес‐
ного ключа с переходниками, вста‐
вив их как показано на иллюстра‐
ции, и поднимите колесо в пред‐
назначенную для него нишу, вра‐
щая ключ против часовой стрелки.9 Предупреждение
Устанавливая колесо в нишу
под днищем автомобиля, убеди‐ тесь, что лицевая сторона ко‐
леса (с которой расположен
ниппель) обращена вверх.

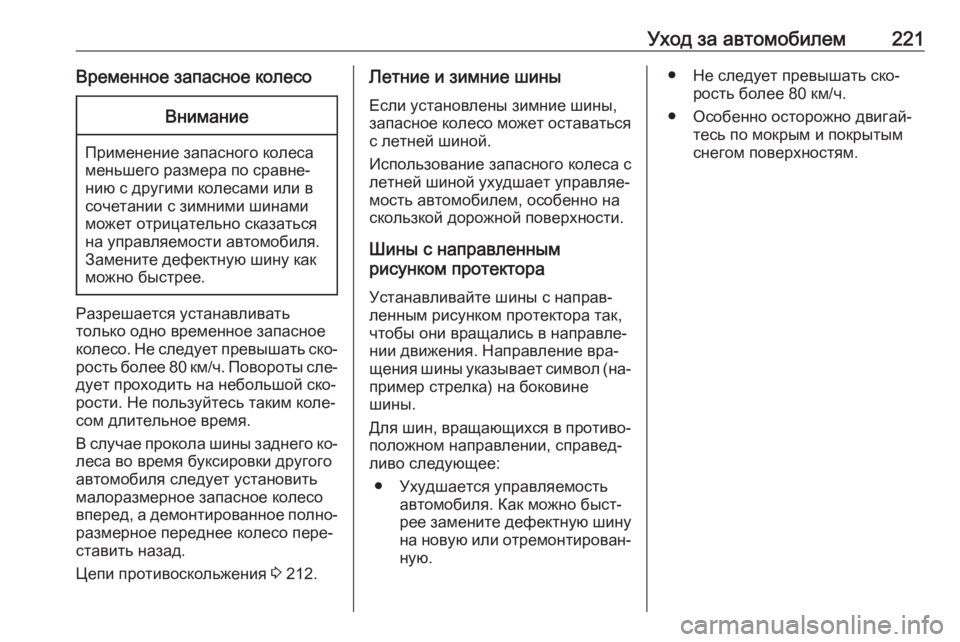

Уход за автомобилем221Временное запасное колесоВнимание
Применение запасного колеса
меньшего размера по сравне‐
нию с другими колесами или в сочетании с зимними шинами
может отрицательно сказаться
на управляемости автомобиля.
Замените дефектную шину как
можно быстрее.
Разрешается устанавливать
только одно временное запасное
колесо. Не следует превышать ско‐ рость более 80 км/ч. Повороты сле‐
дует проходить на небольшой ско‐ рости. Не пользуйтесь таким коле‐
сом длительное время.
В случае прокола шины заднего ко‐ леса во время буксировки другого
автомобиля следует установить
малоразмерное запасное колесо
вперед, а демонтированное полно‐ размерное переднее колесо пере‐
ставить назад.
Цепи противоскольжения 3 212.
Летние и зимние шины
Если установлены зимние шины,
запасное колесо может оставаться с летней шиной.
Использование запасного колеса с
летней шиной ухудшает управляе‐
мость автомобилем, особенно на
скользкой дорожной поверхности.
Шины с направленным
рисунком протектора
Устанавливайте шины с направ‐
ленным рисунком протектора так,
чтобы они вращались в направле‐ нии движения. Направление вра‐
щения шины указывает символ (на‐ пример стрелка) на боковине
шины.
Для шин, вращающихся в противо‐
положном направлении, справед‐
ливо следующее:
● Ухудшается управляемость автомобиля. Как можно быст‐
рее замените дефектную шину
на новую или отремонтирован‐ ную.● Не следует превышать ско‐ рость более 80 км/ч.
● Особенно осторожно двигай‐ тесь по мокрым и покрытым
снегом поверхностям.

222Уход за автомобилемЗапуск от
дополнительной АКБ
Не запускать двигатель от агрегата
быстрой зарядки.
Если аккумуляторная батарея
(АКБ) разрядилась, то двигатель
можно запустить с помощью вспо‐
могательных пусковых проводов и
батареи другого автомобиля.9 Предупреждение
При запуске от внешнего источ‐
ника будьте крайне внима‐
тельны. Любое отклонение от
приведенных ниже рекоменда‐
ций может привести к травме
или повреждениям в результате взрыва аккумуляторных бата‐
рей и выходу из строя электро‐
оборудования обоих автомоби‐
лей.
9 Предупреждение
Постарайтесь, чтобы она не по‐
пала в глаза, на кожу, одежду и
на окрашенные поверхности. В электролите содержится серная кислота, которая при прямом
контакте может стать причиной
травмы или повреждения.
Внимание
Прежде чем приступать к пуску
двигателя от внешнего источ‐ ника, необходимо отключить
пневматическую подвеску.
9 Предупреждение
Следует избегать попадания
электролита аккумуляторной
батареи в глаза, на кожу, на
ткани и на окрашенные поверх‐
ности. Электролит содержит
серную кислоту, которая может
причинить травму или привести
к смерти при непосредственном воздействии.
● Не допускайте воздействия на аккумуляторую батарею от‐
крытого пламени или искр.
● Разряженная аккумуляторная батарея автомобиля может за‐
мерзнуть уже при температуре
около 0 °C. Перед подключе‐
нием пусковых проводов раз‐
морозьте замерзшую аккуму‐
ляторную батарею.
● Работая с аккумуляторной ба‐ тареей автомобиля, надевайтезащитные очки и одежду.
● Необходимо использовать до‐ полнительную аккумулятор‐
ную батарею с таким же номи‐
нальным напряжением (12 В).
Ее емкость (А-ч) должна быть
не менее емкости разряженной
аккумуляторной батареи авто‐
мобиля.
● Пусковые провода должны иметь изолированные зажимы
и сечение не менее 25 мм 2
.
● Не отключайте разряженную батарею от автомобильной
сети.
