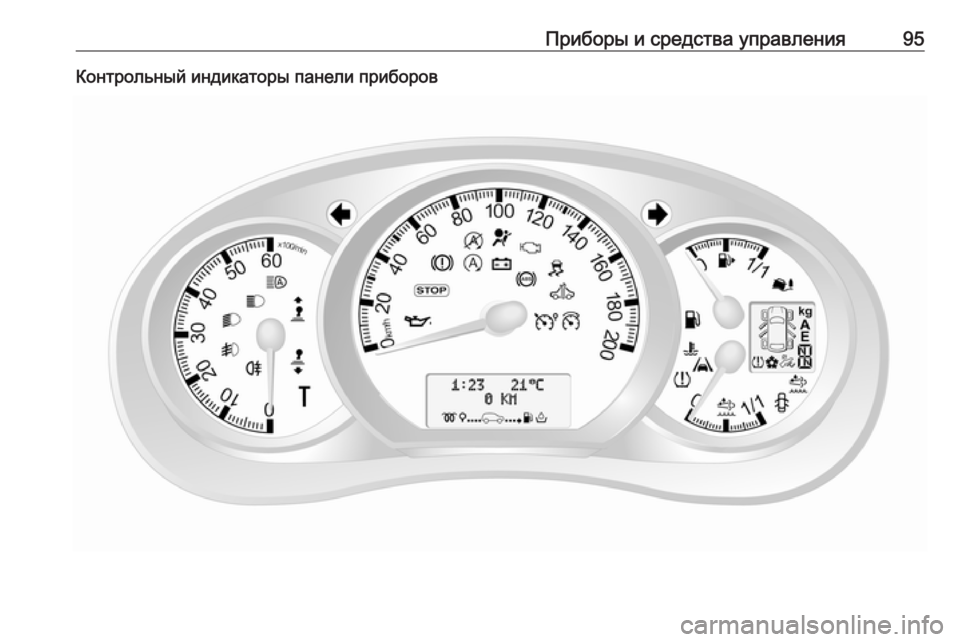

Приборы и средства управления95Контрольный индикаторы панели приборов

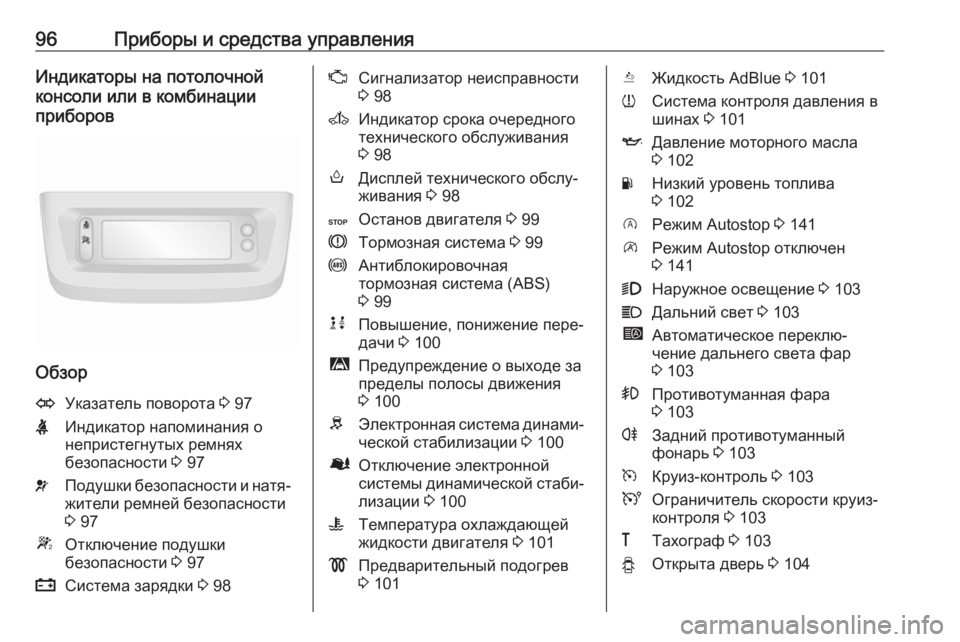

96Приборы и средства управленияИндикаторы на потолочной
консоли или в комбинации
приборов
Обзор
OУказатель поворота 3 97XИндикатор напоминания о
непристегнутых ремнях
безопасности 3 97vПодушки безопасности и натя‐
жители ремней безопасности
3 97WОтключение подушки
безопасности 3 97pСистема зарядки 3 98ZСигнализатор неисправности
3 98AИндикатор срока очередного
технического обслуживания
3 98oДисплей технического обслу‐
живания 3 98CОстанов двигателя 3 99RТормозная система 3 99uАнтиблокировочная
тормозная система (ABS)
3 99kjПовышение, понижение пере‐
дачи 3 100ìПредупреждение о выходе за
пределы полосы движения
3 100RЭлектронная система динами‐
ческой стабилизации 3 100ØОтключение электронной
системы динамической стаби‐
лизации 3 100WТемпература охлаждающей
жидкости двигателя 3 101!Предварительный подогрев
3 101YЖидкость AdBlue 3 101wСистема контроля давления в
шинах 3 101IДавление моторного масла
3 102YНизкий уровень топлива
3 102DРежим Autostop 3 141\Режим Autostop отключен
3 1419Наружное освещение 3 103CДальний свет 3 103íАвтоматическое переклю‐
чение дальнего света фар
3 103>Противотуманная фара
3 103rЗадний противотуманный
фонарь 3 103mКруиз-контроль 3 103UОграничитель скорости круиз-
контроля 3 103&Тахограф 3 103yОткрыта дверь 3 104

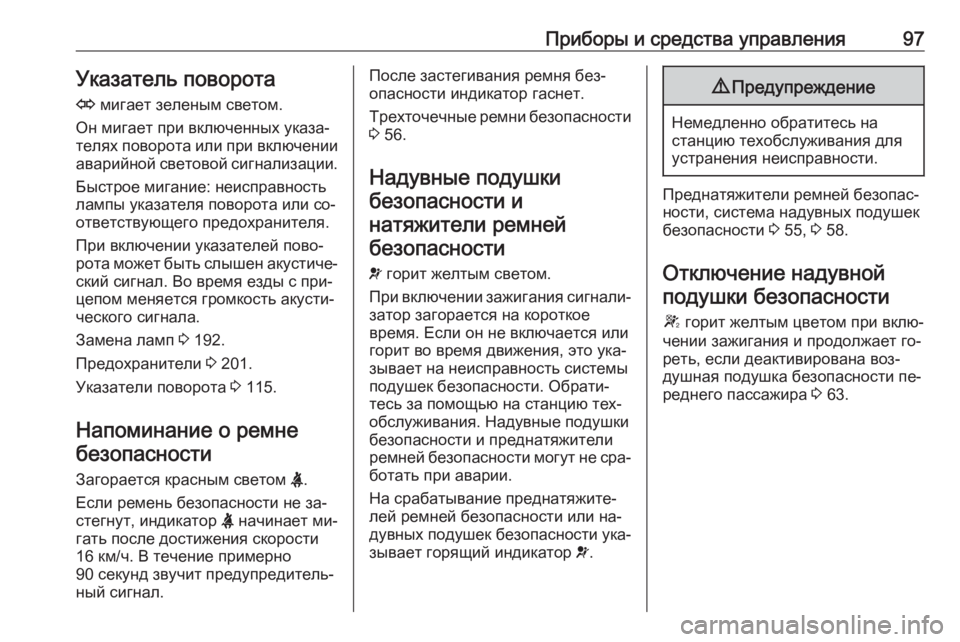

Приборы и средства управления97Указатель поворота
O мигает зеленым светом.
Он мигает при включенных указа‐
телях поворота или при включении
аварийной световой сигнализации.
Быстрое мигание: неисправность
лампы указателя поворота или со‐
ответствующего предохранителя.
При включении указателей пово‐
рота может быть слышен акустиче‐
ский сигнал. Во время езды с при‐
цепом меняется громкость акусти‐
ческого сигнала.
Замена ламп 3 192.
Предохранители 3 201.
Указатели поворота 3 115.
Напоминание о ремне безопасности
Загорается красным светом X.
Если ремень безопасности не за‐
стегнут, индикатор X начинает ми‐
гать после достижения скорости
16 км/ч. В течение примерно
90 секунд звучит предупредитель‐
ный сигнал.После застегивания ремня без‐
опасности индикатор гаснет.
Трехточечные ремни безопасности
3 56.
Надувные подушки безопасности и
натяжители ремней безопасности
v горит желтым светом.
При включении зажигания сигнали‐ затор загорается на короткое
время. Если он не включается или
горит во время движения, это ука‐ зывает на неисправность системы
подушек безопасности. Обрати‐
тесь за помощью на станцию тех‐
обслуживания. Надувные подушки
безопасности и преднатяжители
ремней безопасности могут не сра‐ ботать при аварии.
На срабатывание преднатяжите‐
лей ремней безопасности или на‐
дувных подушек безопасности ука‐
зывает горящий индикатор v.9
Предупреждение
Немедленно обратитесь на
станцию техобслуживания для устранения неисправности.
Преднатяжители ремней безопас‐
ности, система надувных подушек
безопасности 3 55, 3 58.
Отключение надувной подушки безопасности
W горит желтым цветом при вклю‐
чении зажигания и продолжает го‐
реть, если деактивирована воз‐ душная подушка безопасности пе‐
реднего пассажира 3 63.

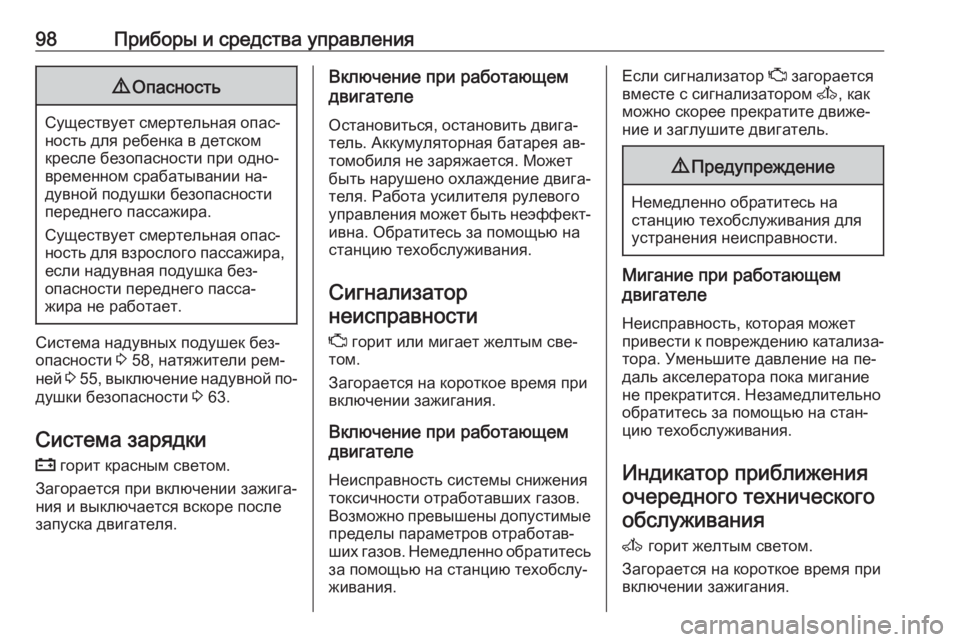

98Приборы и средства управления9Опасность
Существует смертельная опас‐
ность для ребенка в детском
кресле безопасности при одно‐
временном срабатывании на‐
дувной подушки безопасности
переднего пассажира.
Существует смертельная опас‐
ность для взрослого пассажира, если надувная подушка без‐
опасности переднего пасса‐
жира не работает.
Система надувных подушек без‐
опасности 3 58, натяжители рем‐
ней 3 55 , выключение надувной по‐
душки безопасности 3 63.
Система зарядки
p горит красным светом.
Загорается при включении зажига‐
ния и выключается вскоре после
запуска двигателя.
Включение при работающем
двигателе
Остановиться, остановить двига‐
тель. Аккумуляторная батарея ав‐
томобиля не заряжается. Может
быть нарушено охлаждение двига‐
теля. Работа усилителя рулевого
управления может быть неэффект‐
ивна. Обратитесь за помощью на
станцию техобслуживания.
Сигнализаторнеисправности
Z горит или мигает желтым све‐
том.
Загорается на короткое время при
включении зажигания.
Включение при работающем
двигателе
Неисправность системы снижения
токсичности отработавших газов.
Возможно превышены допустимые
пределы параметров отработав‐ ших газов. Немедленно обратитесь за помощью на станцию техобслу‐
живания.Если сигнализатор Z загорается
вместе с сигнализатором A, как
можно скорее прекратите движе‐
ние и заглушите двигатель.9 Предупреждение
Немедленно обратитесь на
станцию техобслуживания для устранения неисправности.
Мигание при работающем
двигателе
Неисправность, которая может
привести к повреждению катализа‐
тора. Уменьшите давление на пе‐ даль акселератора пока мигание
не прекратится. Незамедлительно
обратитесь за помощью на стан‐ цию техобслуживания.
Индикатор приближенияочередного техническогообслуживания
A горит желтым светом.
Загорается на короткое время при
включении зажигания.

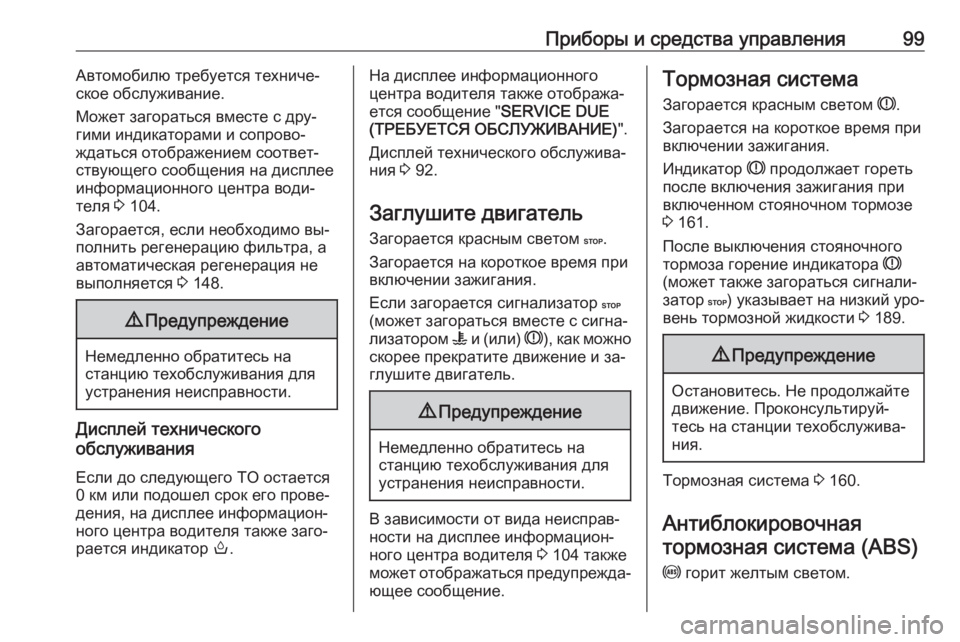

Приборы и средства управления99Автомобилю требуется техниче‐
ское обслуживание.
Может загораться вместе с дру‐
гими индикаторами и сопрово‐
ждаться отображением соответ‐
ствующего сообщения на дисплее
информационного центра води‐
теля 3 104.
Загорается, если необходимо вы‐
полнить регенерацию фильтра, а
автоматическая регенерация не
выполняется 3 148.9 Предупреждение
Немедленно обратитесь на
станцию техобслуживания для устранения неисправности.
Дисплей технического
обслуживания
Если до следующего ТО остается
0 км или подошел срок его прове‐
дения, на дисплее информацион‐
ного центра водителя также заго‐
рается индикатор o.
На дисплее информационного
центра водителя также отобража‐
ется сообщение " SERVICE DUE
(ТРЕБУЕТСЯ ОБСЛУЖИВАНИЕ) ".
Дисплей технического обслужива‐ ния 3 92.
Заглушите двигатель
Загорается красным светом C.
Загорается на короткое время при
включении зажигания.
Если загорается сигнализатор C
(может загораться вместе с сигна‐
лизатором W и (или) R), как можно
скорее прекратите движение и за‐
глушите двигатель.9 Предупреждение
Немедленно обратитесь на
станцию техобслуживания для устранения неисправности.
В зависимости от вида неисправ‐
ности на дисплее информацион‐ ного центра водителя 3 104 также
может отображаться предупрежда‐ ющее сообщение.
Тормозная система
Загорается красным светом R.
Загорается на короткое время при
включении зажигания.
Индикатор R продолжает гореть
после включения зажигания при
включенном стояночном тормозе 3 161.
После выключения стояночного
тормоза горение индикатора R
(может также загораться сигнали‐
затор C) указывает на низкий уро‐
вень тормозной жидкости 3 189.9 Предупреждение
Остановитесь. Не продолжайте
движение. Проконсультируй‐
тесь на станции техобслужива‐ ния.
Тормозная система 3 160.
Антиблокировочная
тормозная система (ABS)
u горит желтым светом.

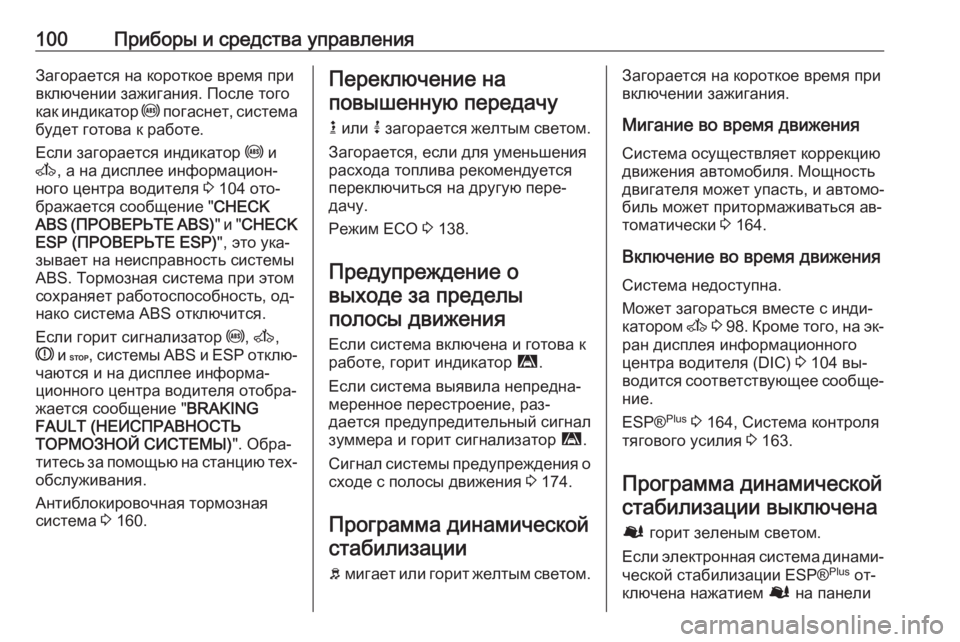

100Приборы и средства управленияЗагорается на короткое время при
включении зажигания. После того
как индикатор u погаснет, система
будет готова к работе.
Если загорается индикатор u и
A , а на дисплее информацион‐
ного центра водителя 3 104 ото‐
бражается сообщение " CHECK
ABS ( ПРОВЕРЬТЕ ABS)" и "CHECK
ESP (ПРОВЕРЬТЕ ESP) ", это ука‐
зывает на неисправность системы ABS. Тормозная система при этом
сохраняет работоспособность, од‐
нако система АBS отключится.
Если горит сигнализатор u, A ,
R и C , системы ABS и ESP отклю‐
чаются и на дисплее информа‐
ционного центра водителя отобра‐
жается сообщение " BRAKING
FAULT (НЕИСПРАВНОСТЬ ТОРМОЗНОЙ СИСТЕМЫ) ". Обра‐
титесь за помощью на станцию тех‐ обслуживания.
Антиблокировочная тормозная
система 3 160.Переключение на
повышенную передачу
k или j загорается желтым светом.
Загорается, если для уменьшения
расхода топлива рекомендуется
переключиться на другую пере‐
дачу.
Режим ECO 3 138.
Предупреждение о
выходе за пределы
полосы движения
Если система включена и готова к
работе, горит индикатор ì.
Если система выявила непредна‐
меренное перестроение, раз‐
дается предупредительный сигнал
зуммера и горит сигнализатор ì.
Сигнал системы предупреждения о сходе с полосы движения 3 174.
Программа динамической стабилизации
b мигает или горит желтым светом.Загорается на короткое время при
включении зажигания.
Мигание во время движения
Система осуществляет коррекцию
движения автомобиля. Мощность
двигателя может упасть, и автомо‐
биль может притормаживаться ав‐
томатически 3 164.
Включение во время движения
Система недоступна.
Может загораться вместе с инди‐
катором A 3 98 . Кроме того, на эк‐
ран дисплея информационного
центра водителя (DIC) 3 104 вы‐
водится соответствующее сообще‐
ние.
ESP® Plus
3 164, Система контроля
тягового усилия 3 163.
Программа динамической
стабилизации выключена
Ø горит зеленым светом.
Если электронная система динами‐
ческой стабилизации ESP® Plus
от‐
ключена нажатием Ø на панели

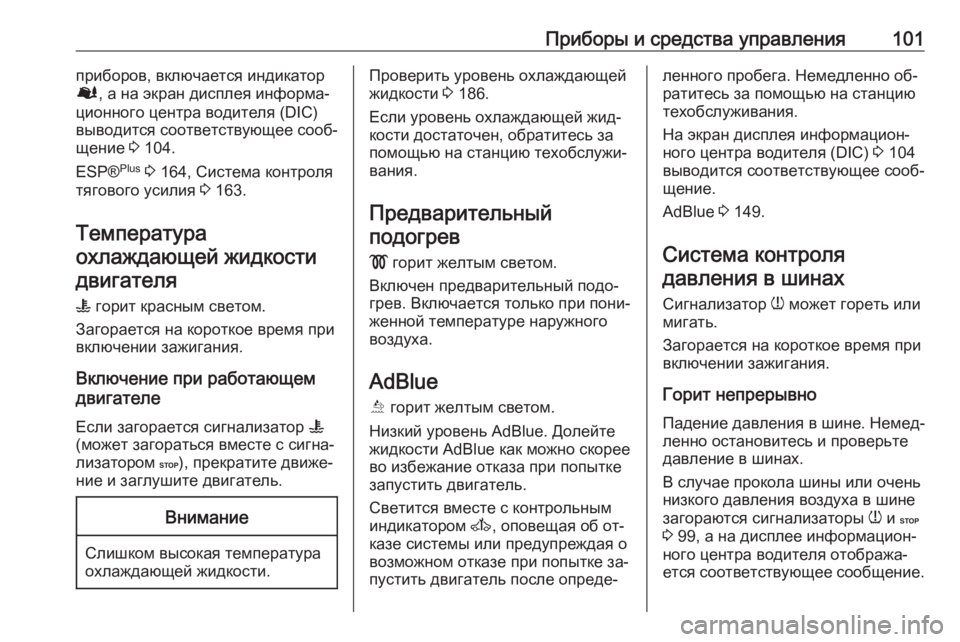

Приборы и средства управления101приборов, включается индикатор
Ø , а на экран дисплея информа‐
ционного центра водителя (DIC)
выводится соответствующее сооб‐
щение 3 104.
ESP® Plus
3 164, Система контроля
тягового усилия 3 163.
Температура
охлаждающей жидкости двигателя
W горит красным светом.
Загорается на короткое время при
включении зажигания.
Включение при работающем
двигателе
Если загорается сигнализатор W
(может загораться вместе с сигна‐ лизатором C), прекратите движе‐
ние и заглушите двигатель.Внимание
Слишком высокая температура
охлаждающей жидкости.
Проверить уровень охлаждающей
жидкости 3 186.
Если уровень охлаждающей жид‐ кости достаточен, обратитесь за
помощью на станцию техобслужи‐
вания.
Предварительный
подогрев
! горит желтым светом.
Включен предварительный подо‐
грев. Включается только при пони‐
женной температуре наружного
воздуха.
AdBlue Õ горит желтым светом.
Низкий уровень AdBlue. Долейте
жидкости AdBlue как можно скорее
во избежание отказа при попытке
запустить двигатель.
Светится вместе с контрольным индикатором A, оповещая об от‐
казе системы или предупреждая о
возможном отказе при попытке за‐
пустить двигатель после опреде‐ленного пробега. Немедленно об‐
ратитесь за помощью на станцию
техобслуживания.
На экран дисплея информацион‐
ного центра водителя (DIC) 3 104
выводится соответствующее сооб‐
щение.
AdBlue 3 149.
Система контроля давления в шинах
Сигнализатор w может гореть или
мигать.
Загорается на короткое время при
включении зажигания.
Горит непрерывно Падение давления в шине. Немед‐
ленно остановитесь и проверьте
давление в шинах.
В случае прокола шины или очень
низкого давления воздуха в шине
загораются сигнализаторы w и C
3 99, а на дисплее информацион‐
ного центра водителя отобража‐
ется соответствующее сообщение.

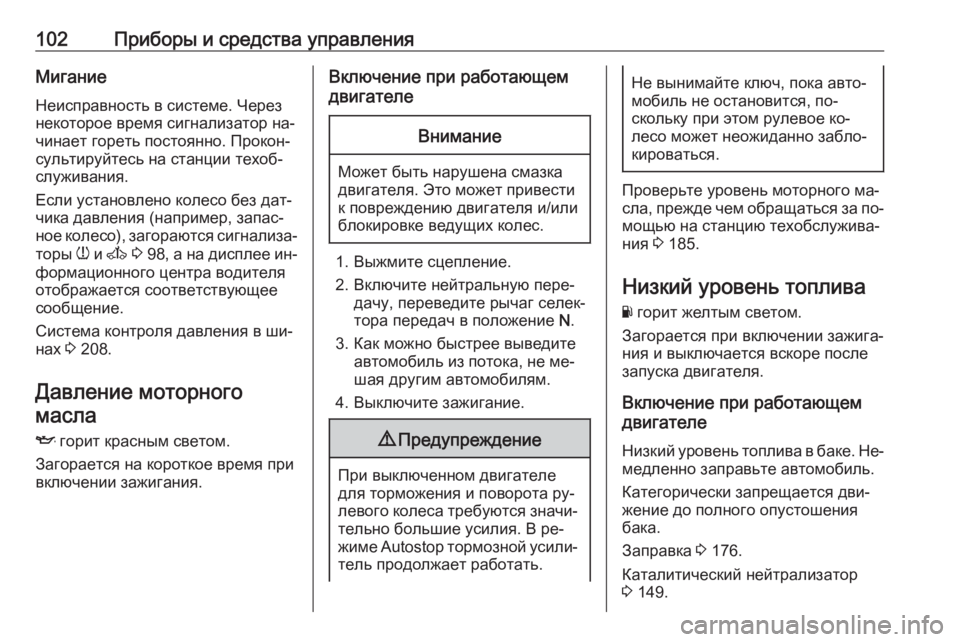

102Приборы и средства управленияМиганиеНеисправность в системе. Черезнекоторое время сигнализатор на‐чинает гореть постоянно. Прокон‐
сультируйтесь на станции техоб‐
служивания.
Если установлено колесо без дат‐ чика давления (например, запас‐ ное колесо), загораются сигнализа‐
торы w и A 3 98 , а на дисплее ин‐
формационного центра водителя
отображается соответствующее
сообщение.
Система контроля давления в ши‐
нах 3 208.
Давление моторного масла
I горит красным светом.
Загорается на короткое время при
включении зажигания.Включение при работающем
двигателеВнимание
Может быть нарушена смазка
двигателя. Это может привести
к повреждению двигателя и/или
блокировке ведущих колес.
1. Выжмите сцепление.
2. Включите нейтральную пере‐ дачу, переведите рычаг селек‐
тора передач в положение N.
3. Как можно быстрее выведите автомобиль из потока, не ме‐
шая другим автомобилям.
4. Выключите зажигание.
9 Предупреждение
При выключенном двигателе
для торможения и поворота ру‐
левого колеса требуются значи‐ тельно большие усилия. В ре‐
жиме Autostop тормозной усили‐
тель продолжает работать.
Не вынимайте ключ, пока авто‐ мобиль не остановится, по‐
скольку при этом рулевое ко‐
лесо может неожиданно забло‐
кироваться.
Проверьте уровень моторного ма‐
сла, прежде чем обращаться за по‐
мощью на станцию техобслужива‐
ния 3 185.
Низкий уровень топлива Y горит желтым светом.
Загорается при включении зажига‐ ния и выключается вскоре после
запуска двигателя.
Включение при работающем
двигателе
Низкий уровень топлива в баке. Не‐ медленно заправьте автомобиль.
Категорически запрещается дви‐
жение до полного опустошения
бака.
Заправка 3 176.
Каталитический нейтрализатор
3 149.
