2016 OPEL MOVANO_B Инструкция по эксплуатации (in Russian)

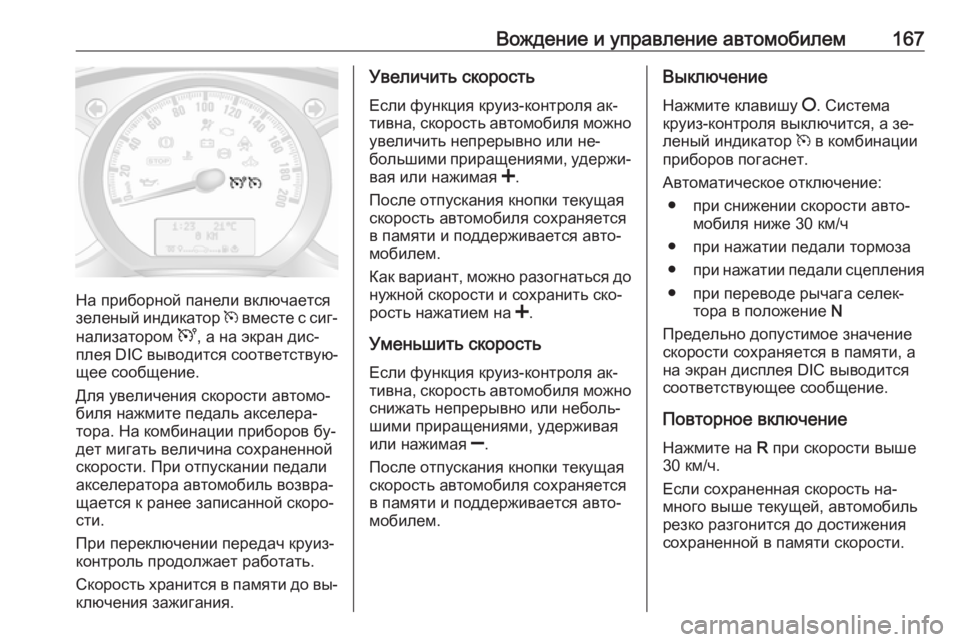

Вождение и управление автомобилем167
На приборной панели включается
зеленый индикатор m вместе с сиг‐
нализатором U, а на экран дис‐
плея DIC выводится соответствую‐
щее сообщение.
Для увеличения скорости автомо‐
биля нажмите педаль акселера‐
тора. На комбинации приборов бу‐
дет мигать величина сохраненной
скорости. При отпускании педали
акселератора автомобиль возвра‐
щается к ранее записанной скоро‐
сти.
При переключении передач круиз-
контроль продолжает работать.
Скорость хранится в памяти до вы‐ ключения зажигания.
Увеличить скорость
Если функция круиз-контроля ак‐
тивна, скорость автомобиля можно
увеличить непрерывно или не‐
большими приращениями, удержи‐
вая или нажимая <.
После отпускания кнопки текущая
скорость автомобиля сохраняется
в памяти и поддерживается авто‐
мобилем.
Как вариант, можно разогнаться до нужной скорости и сохранить ско‐
рость нажатием на <.
Уменьшить скорость Если функция круиз-контроля ак‐
тивна, скорость автомобиля можно
снижать непрерывно или неболь‐
шими приращениями, удерживая
или нажимая ].
После отпускания кнопки текущая
скорость автомобиля сохраняется
в памяти и поддерживается авто‐
мобилем.Выключение
Нажмите клавишу §. Система
круиз-контроля выключится, а зе‐
леный индикатор m в комбинации
приборов погаснет.
Автоматическое отключение: ● при снижении скорости авто‐ мобиля ниже 30 км/ч
● при нажатии педали тормоза
● при нажатии педали сцепления
● при переводе рычага селек‐ тора в положение N
Предельно допустимое значение
скорости сохраняется в памяти, а
на экран дисплея DIC выводится
соответствующее сообщение.
Повторное включение Нажмите на R при скорости выше
30 км/ч.
Если сохраненная скорость на‐
много выше текущей, автомобиль
резко разгонится до достижения
сохраненной в памяти скорости.

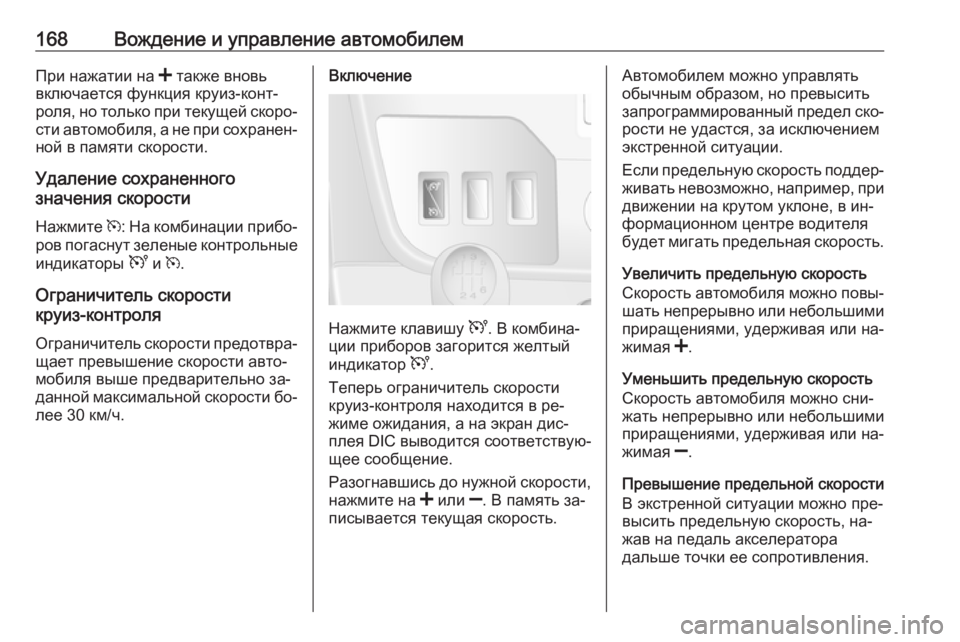

168Вождение и управление автомобилемПри нажатии на < также вновь
включается функция круиз-конт‐ роля, но только при текущей скоро‐
сти автомобиля, а не при сохранен‐
ной в памяти скорости.
Удаление сохраненного
значения скорости
Нажмите m: На комбинации прибо‐
ров погаснут зеленые контрольные
индикаторы U и m.
Ограничитель скорости
круиз-контроля
Ограничитель скорости предотвра‐ щает превышение скорости авто‐
мобиля выше предварительно за‐
данной максимальной скорости бо‐ лее 30 км/ч.Включение
Нажмите клавишу U. В комбина‐
ции приборов загорится желтый
индикатор U.
Теперь ограничитель скорости
круиз-контроля находится в ре‐
жиме ожидания, а на экран дис‐
плея DIC выводится соответствую‐
щее сообщение.
Разогнавшись до нужной скорости,
нажмите на < или ]. В память за‐
писывается текущая скорость.
Автомобилем можно управлять
обычным образом, но превысить
запрограммированный предел ско‐ рости не удастся, за исключением
экстренной ситуации.
Если предельную скорость поддер‐
живать невозможно, например, при движении на крутом уклоне, в ин‐
формационном центре водителя
будет мигать предельная скорость.
Увеличить предельную скорость
Скорость автомобиля можно повы‐ шать непрерывно или небольшими
приращениями, удерживая или на‐
жимая <.
Уменьшить предельную скорость
Скорость автомобиля можно сни‐
жать непрерывно или небольшими
приращениями, удерживая или на‐
жимая ].
Превышение предельной скорости
В экстренной ситуации можно пре‐
высить предельную скорость, на‐
жав на педаль акселератора
дальше точки ее сопротивления.

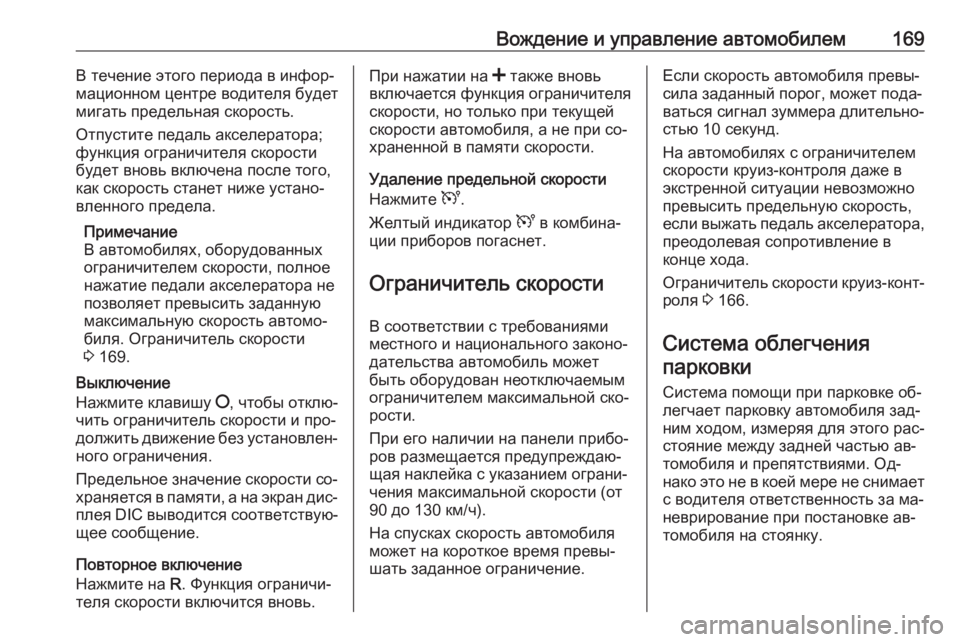

Вождение и управление автомобилем169В течение этого периода в инфор‐
мационном центре водителя будет мигать предельная скорость.
Отпустите педаль акселератора; функция ограничителя скорости
будет вновь включена после того,
как скорость станет ниже устано‐
вленного предела.
Примечание
В автомобилях, оборудованных
ограничителем скорости, полное
нажатие педали акселератора не
позволяет превысить заданную
максимальную скорость автомо‐
биля. Ограничитель скорости 3 169.
Выключение
Нажмите клавишу §, чтобы отклю‐
чить ограничитель скорости и про‐
должить движение без установлен‐
ного ограничения.
Предельное значение скорости со‐ храняется в памяти, а на экран дис‐
плея DIC выводится соответствую‐
щее сообщение.
Повторное включение
Нажмите на R. Функция ограничи‐
теля скорости включится вновь.При нажатии на < также вновь
включается функция ограничителя скорости, но только при текущей
скорости автомобиля, а не при со‐
храненной в памяти скорости.
Удаление предельной скорости
Нажмите U.
Желтый индикатор U в комбина‐
ции приборов погаснет.
Ограничитель скорости В соответствии с требованиями
местного и национального законо‐
дательства автомобиль может
быть оборудован неотключаемым
ограничителем максимальной ско‐
рости.
При его наличии на панели прибо‐
ров размещается предупреждаю‐
щая наклейка с указанием ограни‐
чения максимальной скорости (от
90 до 130 км/ч).
На спусках скорость автомобиля может на короткое время превы‐
шать заданное ограничение.Если скорость автомобиля превы‐
сила заданный порог, может пода‐
ваться сигнал зуммера длительно‐
стью 10 секунд.
На автомобилях с ограничителем скорости круиз-контроля даже в экстренной ситуации невозможно
превысить предельную скорость,
если выжать педаль акселератора,
преодолевая сопротивление в
конце хода.
Ограничитель скорости круиз-конт‐ роля 3 166.
Система облегчения парковки
Система помощи при парковке об‐
легчает парковку автомобиля зад‐
ним ходом, измеряя для этого рас‐
стояние между задней частью ав‐
томобиля и препятствиями. Од‐
нако это не в коей мере не снимает с водителя ответственность за ма‐
неврирование при постановке ав‐
томобиля на стоянку.

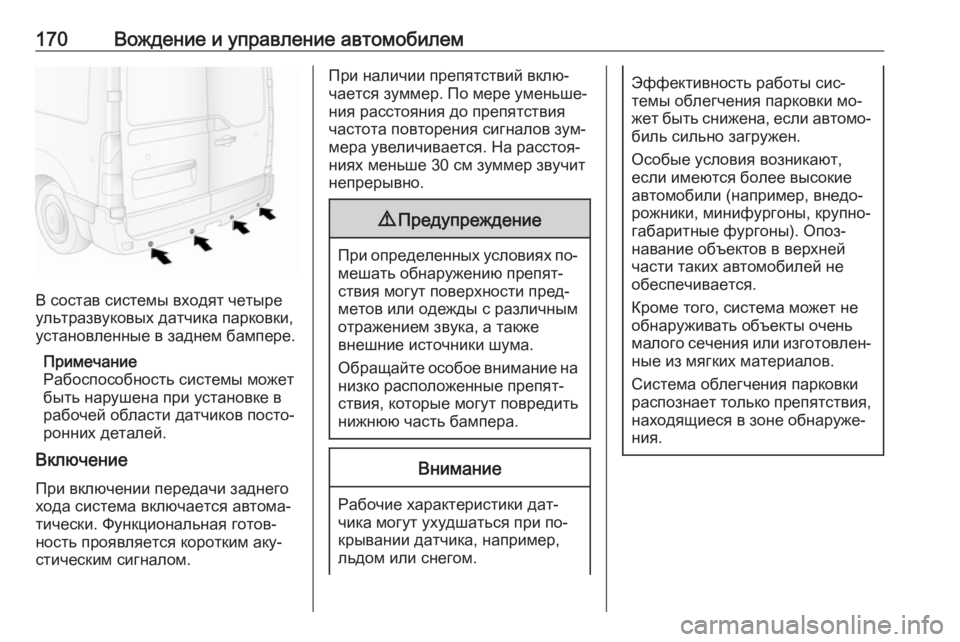

170Вождение и управление автомобилем
В состав системы входят четыре
ультразвуковых датчика парковки,
установленные в заднем бампере.
Примечание
Рабоспособность системы может
быть нарушена при установке в
рабочей области датчиков посто‐
ронних деталей.
Включение
При включении передачи заднего
хода система включается автома‐
тически. Функциональная готов‐
ность проявляется коротким аку‐
стическим сигналом.
При наличии препятствий вклю‐
чается зуммер. По мере уменьше‐
ния расстояния до препятствия
частота повторения сигналов зум‐
мера увеличивается. На расстоя‐
ниях меньше 30 см зуммер звучит
непрерывно.9 Предупреждение
При определенных условиях по‐
мешать обнаружению препят‐
ствия могут поверхности пред‐
метов или одежды с различным
отражением звука, а также
внешние источники шума.
Обращайте особое внимание на
низко расположенные препят‐
ствия, которые могут повредить
нижнюю часть бампера.
Внимание
Рабочие характеристики дат‐
чика могут ухудшаться при по‐
крывании датчика, например,
льдом или снегом.
Эффективность работы сис‐
темы облегчения парковки мо‐
жет быть снижена, если автомо‐ биль сильно загружен.
Особые условия возникают,
если имеются более высокие
автомобили (например, внедо‐ рожники, минифургоны, крупно‐
габаритные фургоны). Опоз‐
навание объектов в верхней
части таких автомобилей не
обеспечивается.
Кроме того, система может не
обнаруживать объекты очень
малого сечения или изготовлен‐
ные из мягких материалов.
Система облегчения парковки
распознает только препятствия, находящиеся в зоне обнаруже‐
ния.

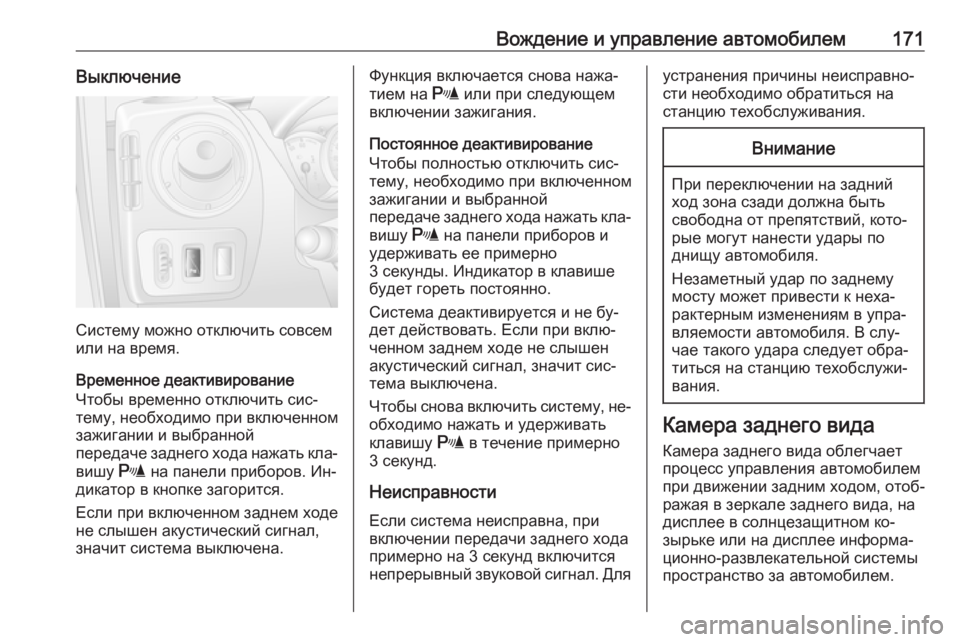

Вождение и управление автомобилем171Выключение
Систему можно отключить совсем
или на время.
Временное деактивирование
Чтобы временно отключить сис‐
тему, необходимо при включенном
зажигании и выбранной
передаче заднего хода нажать кла‐
вишу r на панели приборов. Ин‐
дикатор в кнопке загорится.
Если при включенном заднем ходе
не слышен акустический сигнал,
значит система выключена.
Функция включается снова нажа‐
тием на r или при следующем
включении зажигания.
Постоянное деактивирование
Чтобы полностью отключить сис‐
тему, необходимо при включенном зажигании и выбранной
передаче заднего хода нажать кла‐
вишу r на панели приборов и
удерживать ее примерно
3 секунды. Индикатор в клавише будет гореть постоянно.
Система деактивируется и не бу‐ дет действовать. Если при вклю‐
ченном заднем ходе не слышен
акустический сигнал, значит сис‐
тема выключена.
Чтобы снова включить систему, не‐ обходимо нажать и удерживать
клавишу r в течение примерно
3 секунд.
Неисправности Если система неисправна, привключении передачи заднего хода
примерно на 3 секунд включится
непрерывный звуковой сигнал. Дляустранения причины неисправно‐
сти необходимо обратиться на
станцию техобслуживания.Внимание
При переключении на задний
ход зона сзади должна быть
свободна от препятствий, кото‐
рые могут нанести удары по
днищу автомобиля.
Незаметный удар по заднему
мосту может привести к неха‐
рактерным изменениям в упра‐
вляемости автомобиля. В слу‐ чае такого удара следует обра‐
титься на станцию техобслужи‐
вания.
Камера заднего вида
Камера заднего вида облегчает
процесс управления автомобилем
при движении задним ходом, отоб‐
ражая в зеркале заднего вида, на
дисплее в солнцезащитном ко‐
зырьке или на дисплее информа‐
ционно-развлекательной системы
пространство за автомобилем.

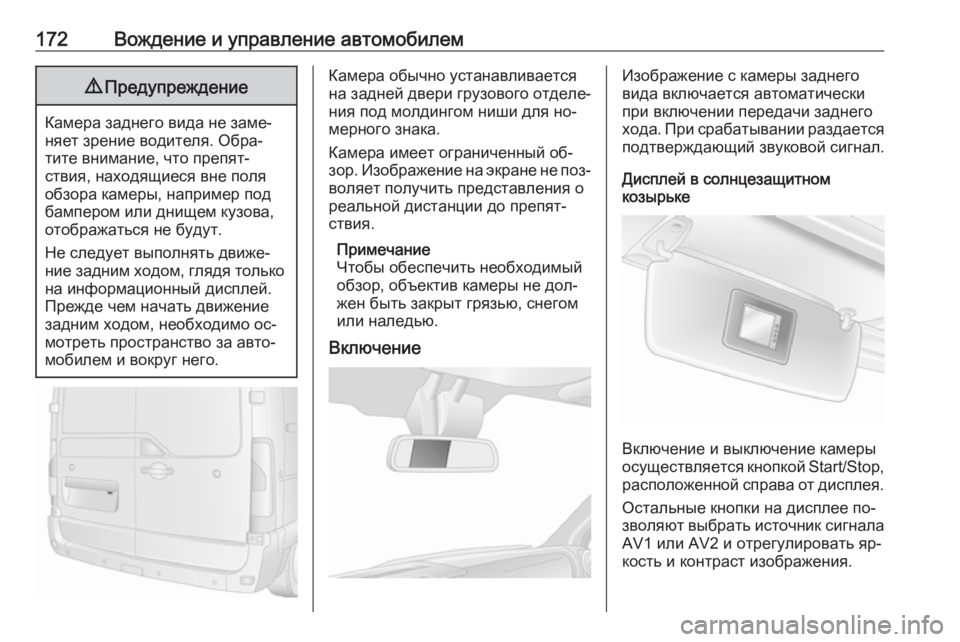

172Вождение и управление автомобилем9Предупреждение
Камера заднего вида не заме‐
няет зрение водителя. Обра‐
тите внимание, что препят‐
ствия, находящиеся вне поля обзора камеры, например под
бампером или днищем кузова,
отображаться не будут.
Не следует выполнять движе‐
ние задним ходом, глядя только на информационный дисплей.
Прежде чем начать движение
задним ходом, необходимо ос‐
мотреть пространство за авто‐
мобилем и вокруг него.
Камера обычно устанавливается
на задней двери грузового отделе‐
ния под молдингом ниши для но‐
мерного знака.
Камера имеет ограниченный об‐
зор. Изображение на экране не поз‐ воляет получить представления о
реальной дистанции до препят‐
ствия.
Примечание
Чтобы обеспечить необходимый
обзор, объектив камеры не дол‐
жен быть закрыт грязью, снегом
или наледью.
ВключениеИзображение с камеры заднего
вида включается автоматически при включении передачи заднего
хода. При срабатывании раздается
подтверждающий звуковой сигнал.
Дисплей в солнцезащитном
козырьке
Включение и выключение камеры
осуществляется кнопкой Start/Stop,
расположенной справа от дисплея.
Остальные кнопки на дисплее по‐
зволяют выбрать источник сигнала
AV1 или AV2 и отрегулировать яр‐ кость и контраст изображения.

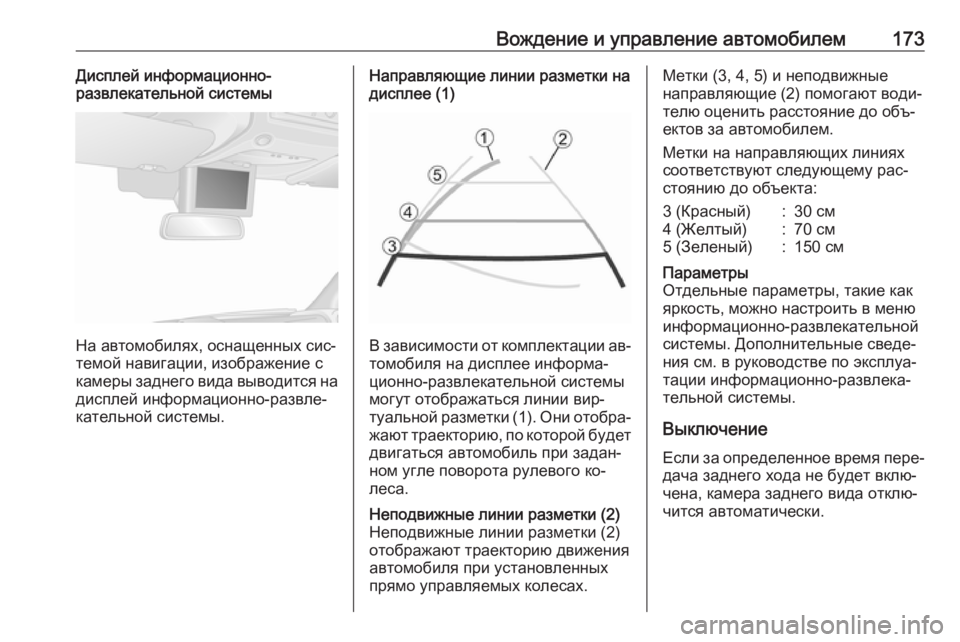

Вождение и управление автомобилем173Дисплей информационно-
развлекательной системы
На автомобилях, оснащенных сис‐
темой навигации, изображение с
камеры заднего вида выводится на
дисплей информационно-развле‐
кательной системы.
Направляющие линии разметки на
дисплее (1)
В зависимости от комплектации ав‐
томобиля на дисплее информа‐
ционно-развлекательной системы
могут отображаться линии вир‐ туальной разметки (1). Они отобра‐ жают траекторию, по которой будетдвигаться автомобиль при задан‐
ном угле поворота рулевого ко‐
леса.
Неподвижные линии разметки (2)
Неподвижные линии разметки (2) отображают траекторию движения
автомобиля при установленных
прямо управляемых колесах.Метки (3, 4, 5) и неподвижные
направляющие (2) помогают води‐
телю оценить расстояние до объ‐ ектов за автомобилем.
Метки на направляющих линиях
соответствуют следующему рас‐
стоянию до объекта:3 (Красный):30 см4 (Желтый):70 см5 (Зеленый):150 смПараметры
Отдельные параметры, такие как яркость, можно настроить в меню
информационно-развлекательной
системы. Дополнительные сведе‐
ния см. в руководстве по эксплуа‐
тации информационно-развлека‐
тельной системы.
Выключение
Если за определенное время пере‐
дача заднего хода не будет вклю‐
чена, камера заднего вида отклю‐
чится автоматически.

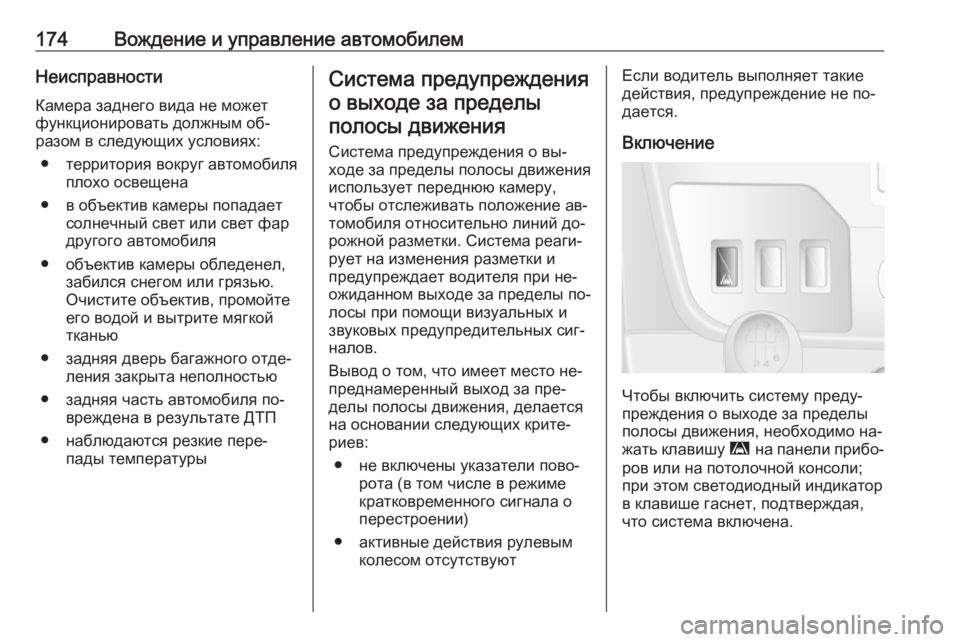

174Вождение и управление автомобилемНеисправностиКамера заднего вида не может
функционировать должным об‐
разом в следующих условиях:
● территория вокруг автомобиля плохо освещена
● в объектив камеры попадает солнечный свет или свет фар
другого автомобиля
● объектив камеры обледенел, забился снегом или грязью.
Очистите объектив, промойте его водой и вытрите мягкойтканью
● задняя дверь багажного отде‐ ления закрыта неполностью
● задняя часть автомобиля по‐ вреждена в результате ДТП
● наблюдаются резкие пере‐ пады температурыСистема предупреждения
о выходе за пределыполосы движения
Система предупреждения о вы‐
ходе за пределы полосы движения
использует переднюю камеру,
чтобы отслеживать положение ав‐
томобиля относительно линий до‐ рожной разметки. Система реаги‐
рует на изменения разметки и
предупреждает водителя при не‐
ожиданном выходе за пределы по‐
лосы при помощи визуальных и
звуковых предупредительных сиг‐
налов.
Вывод о том, что имеет место не‐
преднамеренный выход за пре‐
делы полосы движения, делается
на основании следующих крите‐
риев:
● не включены указатели пово‐ рота (в том числе в режиме
кратковременного сигнала о
перестроении)
● активные действия рулевым колесом отсутствуютЕсли водитель выполняет такие
действия, предупреждение не по‐
дается.
Включение
Чтобы включить систему преду‐
преждения о выходе за пределы
полосы движения, необходимо на‐
жать клавишу ì на панели прибо‐
ров или на потолочной консоли;
при этом светодиодный индикатор
в клавише гаснет, подтверждая,
что система включена.
