2016 OPEL MERIVA Instrukcja obsługi (in Polish)

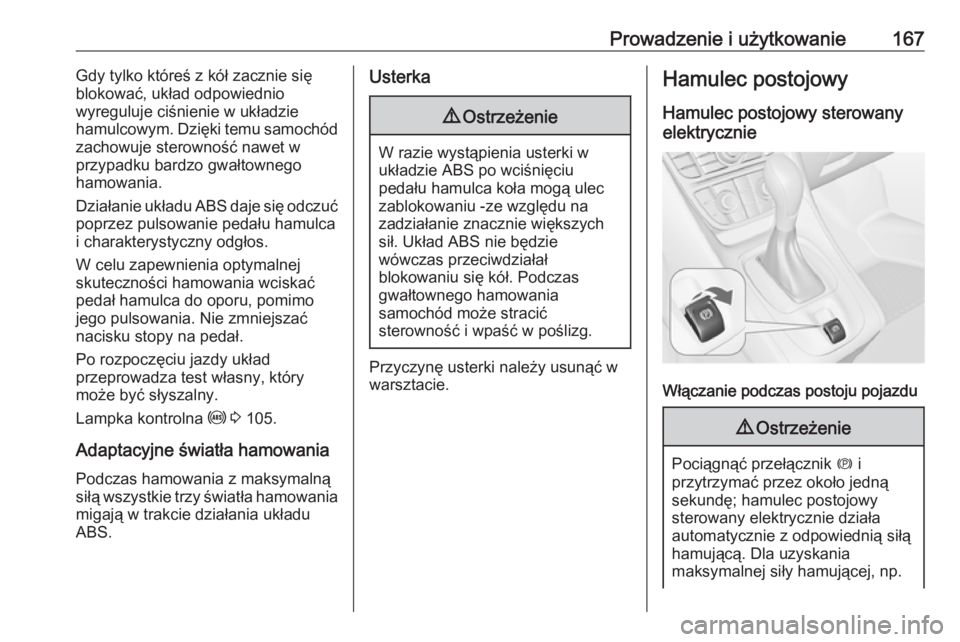

Prowadzenie i użytkowanie167Gdy tylko któreś z kół zacznie się
blokować, układ odpowiednio
wyreguluje ciśnienie w układzie
hamulcowym. Dzięki temu samochód
zachowuje sterowność nawet w
przypadku bardzo gwałtownego
hamowania.
Działanie układu ABS daje się odczuć poprzez pulsowanie pedału hamulca
i charakterystyczny odgłos.
W celu zapewnienia optymalnej
skuteczności hamowania wciskać pedał hamulca do oporu, pomimo
jego pulsowania. Nie zmniejszać
nacisku stopy na pedał.
Po rozpoczęciu jazdy układ
przeprowadza test własny, który
może być słyszalny.
Lampka kontrolna u 3 105.
Adaptacyjne światła hamowania
Podczas hamowania z maksymalną
siłą wszystkie trzy światła hamowania migają w trakcie działania układu
ABS.Usterka9 Ostrzeżenie
W razie wystąpienia usterki w
układzie ABS po wciśnięciu
pedału hamulca koła mogą ulec
zablokowaniu -ze względu na
zadziałanie znacznie większych sił. Układ ABS nie będzie
wówczas przeciwdziałał
blokowaniu się kół. Podczas
gwałtownego hamowania
samochód może stracić
sterowność i wpaść w poślizg.
Przyczynę usterki należy usunąć w
warsztacie.
Hamulec postojowy
Hamulec postojowy sterowany
elektrycznie
Włączanie podczas postoju pojazdu
9 Ostrzeżenie
Pociągnąć przełącznik m i
przytrzymać przez około jedną sekundę; hamulec postojowy
sterowany elektrycznie działa
automatycznie z odpowiednią siłą
hamującą. Dla uzyskania
maksymalnej siły hamującej, np.

168Prowadzenie i użytkowaniepodczas parkowania z przyczepą
lub na pochyłościach, pociągnąć
przełącznik m dwukrotnie.
Hamulec postojowy sterowany
elektrycznie jest włączony, jeśli
świeci się lampka kontrolna m
3 104.
Elektryczny hamulec postojowy
sterowany elektrycznie można
włączać zawsze, nawet przy
wyłączonym zapłonie.
Nie należy załączać elektrycznego
hamulca postojowego zbyt często
przy wyłączonym silniku ponieważ
może to spowodować rozładowanie
akumulatora pojazdu.
Przed opuszczeniem pojazdu
sprawdzić stan hamulca postojowego sterowanego elektrycznie.
Lampka kontrolna m 3 104.
Wyłączanie
Włączyć zapłon. Przytrzymać
wciśnięty pedał hamulca, a następnie
wcisnąć przełącznik m.
Funkcja ruszania
Wciśnięcie pedału sprzęgła
(manualna skrzynia biegów) lub
włączenie trybu D (automatyczna
skrzynia biegów), a następnie
wciśnięcie pedału przyspieszenia
spowoduje automatyczne zwolnienie
hamulca postojowego sterowanego
elektrycznie. Nie jest to możliwe,
jeżeli przełącznik m zostanie
pociągnięty w tym samym czasie.
Funkcja ta ułatwia m.in. ruszanie na
pochyłościach.
Gwałtowne ruszanie może skrócić
okres użytkowania części
eksploatacyjnych.
Dynamiczne hamowanie podczas
jazdy
Gdy przełącznik m zostanie
pociągnięty i przytrzymany podczas
jazdy, układ hamulca postojowego
sterowanego elektrycznie będzie
hamował pojazd, lecz nie nastąpi
całkowite, statyczne włączenie tego
hamulca.
Funkcja hamowania dynamicznego
jest wyłączana od razu po zwolnieniu przełącznika m.Usterka
Włączenie trybu awaryjnego hamulca
sterowanego elektrycznie jest
sygnalizowane zapaleniem się
kontrolki j, a także pojawieniem się
kodu ostrzeżenia lub stosownego
komunikatu na wyświetlaczu
informacyjnym kierowcy.
Lampka kontrolna j 3 105,
komunikaty pokazywane na
wyświetlaczu 3 115.
Włączanie hamulca postojowego
sterowanego elektrycznie: pociągnąć i przytrzymać przełącznik m przez
ponad pięć sekund. Świecenie
kontrolki m sygnalizuje, że hamulec
postojowy sterowany elektrycznie jest włączony.
Zwalnianie hamulca postojowego
sterowanego elektrycznie: nacisnąć i
przytrzymać przełącznik m przez
ponad dwie sekundy. Zgaśnięcie
kontrolki m sygnalizuje, że hamulec
postojowy sterowany elektrycznie
jest wyłączony.
Lampka kontrolna m miga: hamulec
postojowy sterowany elektrycznie nie
jest w pełni włączony lub zwolniony.

Prowadzenie i użytkowanie169Gdy miganie kontrolki nie ustępuje,
zwolnić i ponownie spróbować
włączyć hamulec postojowy
sterowany elektrycznie.
Lampka kontrolna m 3 104.
System Brake Assist
System ten uaktywnia się w
przypadku gwałtownego wciśnięcia
pedału hamulca do oporu, powodując
doprowadzenie do hamulców
poszczególnych kół maksymalnego ciśnienia (koła są wyhamowywane z
maksymalną siłą).
Przez cały czas trwania hamowania
należy utrzymywać stały nacisk na
pedał hamulca. Po zwolnieniu pedału przywracane jest normalne ciśnienie
w układzie hamulcowym.
System Hill Start Assist
System pomaga zapobiegać
niezamierzonemu toczeniu
samochodu podczas ruszania na
pochyłościach.
Po zatrzymaniu pojazdu na
wzniesieniu i zdjęciu stopy z pedału
hamulca system utrzymuje włączonehamulce przez dwie sekundy.
Hamulce zostaną zwolnione
automatycznie, gdy samochód
zacznie przyspieszać.
System Hill Start Assist nie jest
aktywny w trybie Autostop.
System stop-start 3 157.Układy kontroli jazdy
Układ kontroli trakcji
Układ kontroli trakcji (TC) wchodzi w
skład układu stabilizacji toru jazdy.
Układ kontroli trakcji (TC) w razie
potrzeby poprawia stabilność
samochodu, niezależnie od typu
nawierzchni i przyczepności opon,
poprzez zapobieganie poślizgowi kół.
Gdy tylko koła napędowe zaczynają
tracić przyczepność, układ redukuje
moc silnika i odpowiednio
przyhamowuje koło, które ślizga się
najbardziej. Dzięki temu samochód
uzyskuje lepszą stabilność na śliskiej
nawierzchni.
Układ kontroli trakcji jest gotowy do pracy zaraz po zgaśnięciu lampki
kontrolnej b.
Kontrolka b miga, gdy układ kontroli
trakcji się uaktywnia.

170Prowadzenie i użytkowanie9Ostrzeżenie
Świadomość dysponowania
zaawansowanymi układami
poprawiającymi bezpieczeństwo
nie powinna skłaniać do brawury
za kierownicą.
Prędkość należy zawsze
dostosowywać do warunków na drodze.
Lampka kontrolna b 3 106.
Wyłączanie
Układ kontroli trakcji można
wyłączyć, gdy poślizg kół
napędowych jest wymagany: krótko
nacisnąć b.
Lampka kontrolna k świeci.
W celu ponownego włączenia TC
należy jeszcze raz nacisnąć b.
Po wyłączeniu i ponownym włączeniu zapłonu układ kontroli trakcji jestuaktywniany automatycznie.
Układ stabilizacji toru jazdy
Elektroniczny układ stabilizacji toru
jazdy (ESC) w razie potrzeby
poprawia stabilność samochodu,
niezależnie od typu nawierzchni i
przyczepności opon.
Gdy tylko koła stracą przyczepność
lub samochód zacznie wpadać w
poślizg (wystąpi podsterowność/ nadsterowność), układ natychmiast
zredukuje moc silnika (zmieni się
odgłos pracy silnika) i odpowiednio
przyhamuje poszczególne koła.
Układ ESC działa w połączeniu z
układem kontroli trakcji (TC).
Zapobiega on poślizgowi kół
napędzanych.
Układ ESC jest gotowy do pracy
zaraz po zgaśnięciu lampki kontrolnej
b .
Kontrolka b miga, gdy układ ESC się
uaktywnia.
9 Ostrzeżenie
Świadomość dysponowania
zaawansowanymi układami
poprawiającymi bezpieczeństwo
nie powinna skłaniać do brawury
za kierownicą.
Prędkość należy zawsze
dostosowywać do warunków na drodze.
Lampka kontrolna b 3 106.

Prowadzenie i użytkowanie171Wyłączanie
Układ ESC można wyłączyć:
przytrzymać przycisk b wciśnięty
przez około 5 sekund.
Lampka kontrolna n świeci.
W celu ponownego włączenia ESC
należy jeszcze raz nacisnąć b. Jeśli
wcześniej wyłączono układ kontroli trakcji, włączone zostają oba układy.
Po wyłączeniu i ponownym włączeniu zapłonu układ ESC jest uaktywniany
automatycznie.
Usterka
W przypadku wystąpienia usterki
układu lampka kontrolna b zaczyna
świecić światłem ciągłym, a na
wyświetlaczu informacyjnym
kierowcy pojawia się komunikat.
Układ nie działa prawidłowo.
Przyczynę usterki należy usunąć w
warsztacie.Systemy wspomagania
kierowcy9 Ostrzeżenie
Zadaniem systemów
wspomagania kierowcy jest
służenie mu pomocą, a nie
zastępowanie go.
Podczas jazdy pełna
odpowiedzialność spoczywa na
kierowcy.
Korzystając z systemów
wspomagania kierowcy należy
zawsze zachowywać ostrożność,
obserwując aktualną sytuację na
drodze.
Automatyczna kontrola
prędkości
Układ automatycznej kontroli
prędkości może zapamiętywać i
utrzymywać prędkość od ok. 30 do
200 km/h. W przypadku wjeżdżania
na wzniesienie lub zjeżdżania z niego prędkość ta może się zmienić.

172Prowadzenie i użytkowanieZe względów bezpieczeństwa
funkcja automatycznej kontroli
prędkości może zostać włączona dopiero po jednokrotnym wciśnięciu
pedału hamulca. Układu nie można
włączyć podczas jazdy na pierwszym biegu.
Funkcji automatycznej kontroli
prędkości nie należy włączać, jeśli
utrzymywanie stałej prędkości jazdy
nie jest wskazane.
Jeśli samochód jest wyposażony w
automatyczną skrzynię biegów,
zaleca się włączanie układu
automatycznej kontroli prędkości,
jedynie gdy aktywny jest tryb
automatycznej zmiany biegów.
Lampka kontrolna m 3 109.
Włączanie Wcisnąć górną część przełącznika
m – lampka kontrolna m świeci w
kolorze białym.
Włączanie
Przyspieszyć do żądanej prędkości i
obrócić pokrętło w kierunku SET/- –
bieżąca prędkość zostaje
zapamiętana i będzie utrzymywana.
Lampka kontrolna m świeci w kolorze
zielonym. Pedał przyspieszenia
można zwolnić.
W każdej chwili istnieje możliwość
wciśnięcia pedału przyspieszenia w
celu zwiększenia prędkości. Po
zwolnieniu pedału przywrócona
zostanie uprzednio zapamiętana
prędkość.
Automatyczna kontrola prędkości
pozostaje aktywna podczas zmiany biegów.Zwiększanie prędkości
Przy aktywnej funkcji automatycznej
kontroli prędkości przytrzymać
pokrętło w położeniu RES/+ lub
krótko obracać w położenie RES/+:
prędkość wzrasta w sposób ciągły lub
w niedużych skokach.
Można również przyspieszyć do
żądanej prędkości i zapamiętać
prędkość jazdy, obracając
przełącznik w położenie RES/+.
Zmniejszanie prędkości
Przy aktywnej funkcji automatycznej
kontroli prędkości przytrzymać
pokrętło w położeniu SET/- lub krótko
obracać w położenie SET/-: prędkość
maleje w sposób ciągły lub w
niedużych skokach.
Wyłączanie
Wcisnąć y – lampka kontrolna m
świeci w kolorze białym. Układ
automatycznej kontroli prędkości
zostanie wyłączony. Ostatnia
zapisana prędkość jest zachowana w
systemie w celu późniejszego
przywrócenia.

Prowadzenie i użytkowanie173Funkcja automatycznej kontroli
prędkości wyłączy się samoczynnie,
gdy:
● Prędkość jazdy spadnie poniżej 30 km/h.
● Zostanie wciśnięty pedał hamulca.
● Pedał sprzęgła zostanie wciśnięty na kilka sekund.
● Dźwignia zmiany biegów jest w położeniu N.
● Prędkość obrotowa silnika spadnie do bardzo niskiego
poziomu.
● Uaktywnią się układy kontroli trakcji (TCS) lub stabilizacji torujazdy (ESC).
Przywracanie zapamiętanej
prędkości
Obrócić pokrętło w położenie RES/+
przy prędkościach jazdy powyżej
30 km/h. Zostanie uzyskana
zapamiętana prędkość jazdy.Wyłączanie
Wcisnąć dolną część przełącznika
m – lampka kontrolna m gaśnie.
Zapamiętana prędkość zostaje
usunięta. Wyłączenie zapłonu
również spowoduje usunięcie
zapamiętanej prędkości.
Układ ułatwiającyparkowanie9 Ostrzeżenie
Kierowca ponosi pełną
odpowiedzialność za manewr
parkowania.
Korzystając z układu
ułatwiającego parkowanie, należy
zawsze sprawdzić obszar wokół
pojazdu podczas jazdy do tyłu lub
do przodu.
Układ ułatwiający parkowanie (tzw.
pilot parkowania) ułatwia ocenę
odległości pomiędzy samochodem a
przeszkodami terenowymi poprzez
generowanie sygnałów
akustycznych.
W skład układu wchodzą cztery
czujniki ultradźwiękowe
zamontowane w tylnym zderzaku.
Jeśli samochód jest wyposażony w
przedni układ ułatwiający
parkowanie, w przednim zderzaku są
zamontowane cztery dodatkowe
czujniki ultradźwiękowe.
Lampka kontrolna r 3 105.

174Prowadzenie i użytkowanieObsługa
Po włączeniu biegu wstecznego,
przedni i tylny układ ułatwiający
parkowanie jest gotowy do pracy.
Gotowość układu do pracy jest
sygnalizowana przez świecenie diody
kontrolnej w przycisku pilota
parkowania r.
Przedni układ ułatwiający parkowanie
można także włączyć przy prędkości
do 11 km/h, naciskając krótko
przycisk pilota parkowania.
Jeśli r zostanie naciśnięty jeden
raz w trakcie cyklu zapłonowego,
przedni układ ułatwiający parkowanie zostanie wyłączony przy prędkości
powyżej 11 km/h. Układ zostanie
ponownie włączony, jeśli prędkość
samochodu nie przekroczyła
wcześniej 25 km/h. Jeśli prędkość
samochodu przekroczyła wcześniej
25 km/h, przedni układ ułatwiający
parkowanie pozostanie wyłączony,
gdy prędkość spadnie poniżej
11 km/h.
Gdy układ zostanie wyłączony, dioda
w przycisku gaśnie, a na
wyświetlaczu informacyjnym
kierowcy pojawia się komunikat
Układ czujników parkowania
wyłączony .
System automatycznie wyłącza się
po przekroczeniu prędkości 25 km/h.
Jeśli pojazd jest wyposażony tylko w
tylny układ ułatwiający parkowanie,
układ wyłącza się automatycznie po
wyłączeniu biegu wstecznego.
System można również wyłączyć
ręcznie, naciskając r.Ostrzeganie o przeszkodach
Występowanie przeszkody terenowej
jest sygnalizowane sygnałami
dźwiękowymi. Im mniejsza odległość
od przeszkody, tym krótsze odstępy
między kolejnymi sygnałami. Gdy do
przeszkody pozostanie mniej niż
30 cm, generowany będzie sygnał
ciągły.
Usterka W przypadku usterki układu na
wyświetlaczu informacyjnym
kierowcy pojawia się kontrolka r
lub stosowny komunikat.
Dodatkowo w przypadku wykrycia
przejściowych warunków
uniemożliwiających funkcjonowanie
układu, jak np. śnieg zakrywający
czujniki, na wyświetlaczu
informacyjnym kierowcy pojawia się
komunikat lub zapala się lampka
kontrolna r.
Komunikaty pokazywane na
wyświetlaczu 3 115.
