2016 OPEL MERIVA Instrukcja obsługi (in Polish)

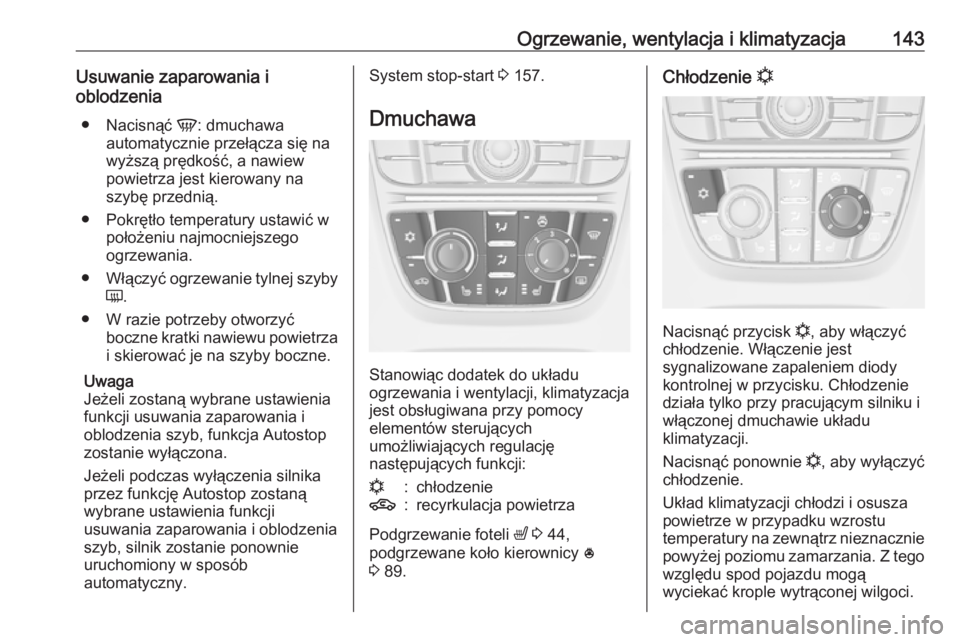

Ogrzewanie, wentylacja i klimatyzacja143Usuwanie zaparowania ioblodzenia
● Nacisnąć V: dmuchawa
automatycznie przełącza się na
wyższą prędkość, a nawiew
powietrza jest kierowany na
szybę przednią.
● Pokrętło temperatury ustawić w położeniu najmocniejszego
ogrzewania.
● Włączyć ogrzewanie tylnej szyby
Ü .
● W razie potrzeby otworzyć boczne kratki nawiewu powietrza
i skierować je na szyby boczne.
Uwaga
Jeżeli zostaną wybrane ustawienia
funkcji usuwania zaparowania i
oblodzenia szyb, funkcja Autostop
zostanie wyłączona.
Jeżeli podczas wyłączenia silnika
przez funkcję Autostop zostaną
wybrane ustawienia funkcji
usuwania zaparowania i oblodzenia szyb, silnik zostanie ponownie
uruchomiony w sposób
automatyczny.System stop-start 3 157.
Dmuchawa
Stanowiąc dodatek do układu
ogrzewania i wentylacji, klimatyzacja
jest obsługiwana przy pomocy
elementów sterujących
umożliwiających regulację
następujących funkcji:
n:chłodzenie4:recyrkulacja powietrza
Podgrzewanie foteli ß 3 44,
podgrzewane koło kierownicy *
3 89.
Chłodzenie n
Nacisnąć przycisk n, aby włączyć
chłodzenie. Włączenie jest
sygnalizowane zapaleniem diody
kontrolnej w przycisku. Chłodzenie działa tylko przy pracującym silniku iwłączonej dmuchawie układu
klimatyzacji.
Nacisnąć ponownie n, aby wyłączyć
chłodzenie.
Układ klimatyzacji chłodzi i osusza
powietrze w przypadku wzrostu
temperatury na zewnątrz nieznacznie
powyżej poziomu zamarzania. Z tego względu spod pojazdu mogą
wyciekać krople wytrąconej wilgoci.

144Ogrzewanie, wentylacja i klimatyzacjaJeśli chłodzenie lub osuszanie
powietrza nie jest konieczne, należy wyłączyć układ chłodzenia w celuograniczenia zużycia paliwa.
Włączone chłodzenie może
uniemożliwić wyłączanie silnika przez
funkcję Autostop.
Recyrkulacja powietrza 4
Nacisnąć 4
, aby włączyć tryb
recyrkulacji powietrza. Włączenie jest
sygnalizowane zapaleniem diody
kontrolnej w przycisku.
Nacisnąć ponownie 4, aby
wyłączyć tryb recyrkulacji.
9 Ostrzeżenie
W trybie recyrkulacji wymiana
powietrza jest ograniczona. W
przypadku braku chłodzenia
zwiększa się wilgotność
powietrza, co może powodować
parowanie szyb od wewnątrz. Ze
względu na stopniowo
pogarszającą się jakość powietrza osoby przebywające we wnętrzu
samochodu mogą odczuwać
senność.
Jeśli powietrze na zewnątrz pojazdu jest ciepłe i bardzo wilgotne, przednia szyba może zaparować od zewnątrz
po skierowaniu na nią strumienia
zimnego powietrza. W takiej sytuacji
należy na krótko włączyć wycieraczki przedniej szyby w celu usunięcia pary
s .
Tryb maksymalnej intensywności
chłodzenia
Opuścić na chwilę szyby, aby
umożliwić szybkie ujście gorącego
powietrza.
● Włączyć chłodzenie n.
● Włączyć układ recyrkulacji powietrza 4.
● Nacisnąć pokrętło rozdziału powietrza M.
● Pokrętło temperatury ustawić w położeniu najmocniejszego
chłodzenia.

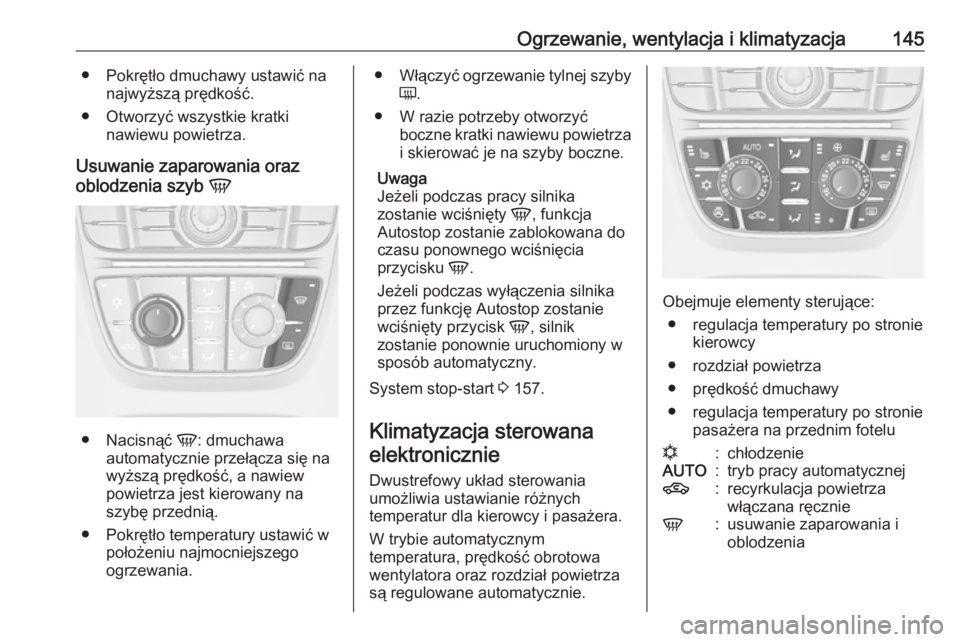

Ogrzewanie, wentylacja i klimatyzacja145● Pokrętło dmuchawy ustawić nanajwyższą prędkość.
● Otworzyć wszystkie kratki nawiewu powietrza.
Usuwanie zaparowania oraz
oblodzenia szyb V
●
Nacisnąć V: dmuchawa
automatycznie przełącza się na
wyższą prędkość, a nawiew
powietrza jest kierowany na
szybę przednią.
● Pokrętło temperatury ustawić w położeniu najmocniejszego
ogrzewania.
● Włączyć ogrzewanie tylnej szyby
Ü .
● W razie potrzeby otworzyć boczne kratki nawiewu powietrza
i skierować je na szyby boczne.
Uwaga
Jeżeli podczas pracy silnika
zostanie wciśnięty V, funkcja
Autostop zostanie zablokowana do czasu ponownego wciśnięcia
przycisku V.
Jeżeli podczas wyłączenia silnika
przez funkcję Autostop zostanie
wciśnięty przycisk V, silnik
zostanie ponownie uruchomiony w sposób automatyczny.
System stop-start 3 157.
Klimatyzacja sterowana elektronicznie
Dwustrefowy układ sterowania
umożliwia ustawianie różnych
temperatur dla kierowcy i pasażera.
W trybie automatycznym
temperatura, prędkość obrotowa
wentylatora oraz rozdział powietrza
są regulowane automatycznie.
Obejmuje elementy sterujące:
● regulacja temperatury po stronie kierowcy
● rozdział powietrza
● prędkość dmuchawy
● regulacja temperatury po stronie pasażera na przednim fotelu
n:chłodzenieAUTO:tryb pracy automatycznej4:recyrkulacja powietrza
włączana ręcznieV:usuwanie zaparowania i
oblodzenia

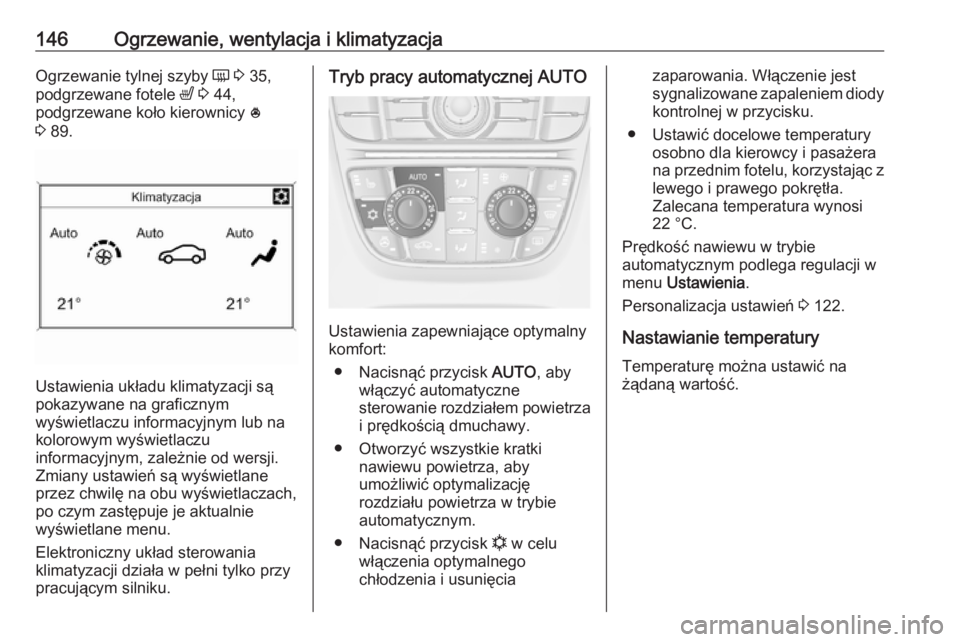

146Ogrzewanie, wentylacja i klimatyzacjaOgrzewanie tylnej szyby Ü 3 35,
podgrzewane fotele ß 3 44,
podgrzewane koło kierownicy *
3 89.
Ustawienia układu klimatyzacji są
pokazywane na graficznym
wyświetlaczu informacyjnym lub na kolorowym wyświetlaczu
informacyjnym, zależnie od wersji.
Zmiany ustawień są wyświetlane
przez chwilę na obu wyświetlaczach,
po czym zastępuje je aktualnie
wyświetlane menu.
Elektroniczny układ sterowania
klimatyzacji działa w pełni tylko przy
pracującym silniku.
Tryb pracy automatycznej AUTO
Ustawienia zapewniające optymalny
komfort:
● Nacisnąć przycisk AUTO, aby
włączyć automatyczne
sterowanie rozdziałem powietrza
i prędkością dmuchawy.
● Otworzyć wszystkie kratki nawiewu powietrza, aby
umożliwić optymalizację
rozdziału powietrza w trybie
automatycznym.
● Nacisnąć przycisk n w celu
włączenia optymalnego
chłodzenia i usunięcia
zaparowania. Włączenie jest
sygnalizowane zapaleniem diody kontrolnej w przycisku.
● Ustawić docelowe temperatury osobno dla kierowcy i pasażerana przednim fotelu, korzystając z lewego i prawego pokrętła.
Zalecana temperatura wynosi
22 °C.
Prędkość nawiewu w trybie
automatycznym podlega regulacji w
menu Ustawienia .
Personalizacja ustawień 3 122.
Nastawianie temperatury
Temperaturę można ustawić na
żądaną wartość.

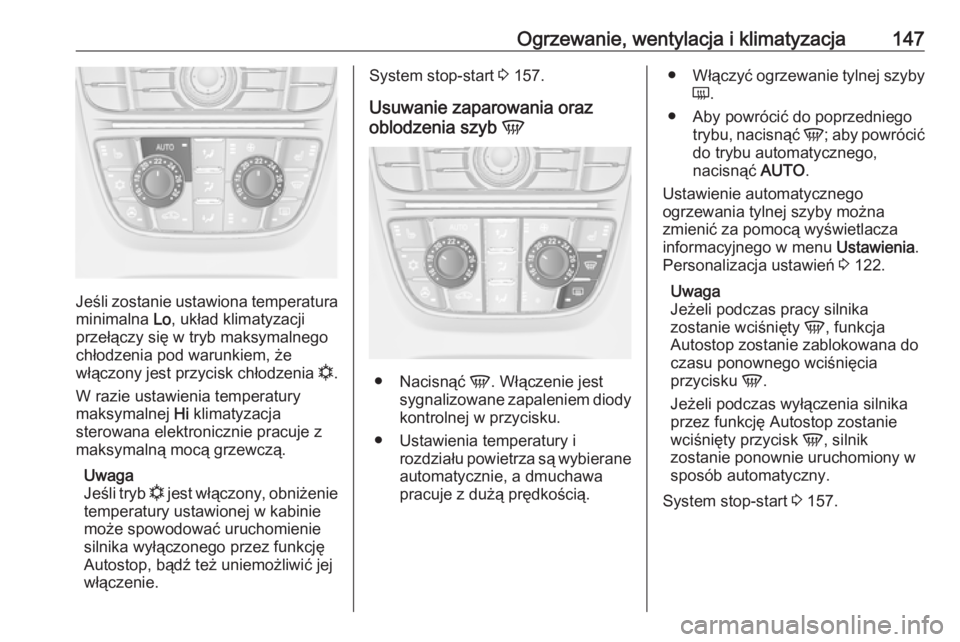

Ogrzewanie, wentylacja i klimatyzacja147
Jeśli zostanie ustawiona temperatura
minimalna Lo, układ klimatyzacji
przełączy się w tryb maksymalnego
chłodzenia pod warunkiem, że
włączony jest przycisk chłodzenia n.
W razie ustawienia temperatury maksymalnej Hi klimatyzacja
sterowana elektronicznie pracuje z
maksymalną mocą grzewczą.
Uwaga
Jeśli tryb n jest włączony, obniżenie
temperatury ustawionej w kabinie
może spowodować uruchomienie
silnika wyłączonego przez funkcję
Autostop, bądź też uniemożliwić jej
włączenie.
System stop-start 3 157.
Usuwanie zaparowania oraz
oblodzenia szyb V
●
Nacisnąć V. Włączenie jest
sygnalizowane zapaleniem diody kontrolnej w przycisku.
● Ustawienia temperatury i rozdziału powietrza są wybierane
automatycznie, a dmuchawa pracuje z dużą prędkością.
● Włączyć ogrzewanie tylnej szyby
Ü .
● Aby powrócić do poprzedniego trybu, nacisnąć V; aby powrócić
do trybu automatycznego,
nacisnąć AUTO.
Ustawienie automatycznego
ogrzewania tylnej szyby można
zmienić za pomocą wyświetlacza
informacyjnego w menu Ustawienia.
Personalizacja ustawień 3 122.
Uwaga
Jeżeli podczas pracy silnika
zostanie wciśnięty V, funkcja
Autostop zostanie zablokowana do czasu ponownego wciśnięcia
przycisku V.
Jeżeli podczas wyłączenia silnika
przez funkcję Autostop zostanie
wciśnięty przycisk V, silnik
zostanie ponownie uruchomiony w
sposób automatyczny.
System stop-start 3 157.

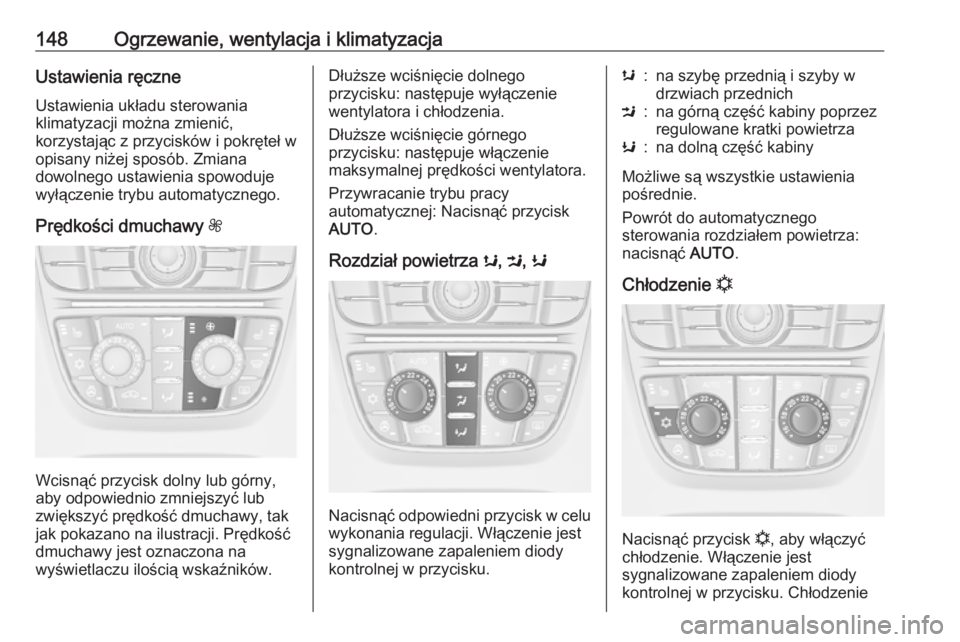

148Ogrzewanie, wentylacja i klimatyzacjaUstawienia ręczne
Ustawienia układu sterowania
klimatyzacji można zmienić,
korzystając z przycisków i pokręteł w
opisany niżej sposób. Zmiana
dowolnego ustawienia spowoduje
wyłączenie trybu automatycznego.
Prędkości dmuchawy Z
Wcisnąć przycisk dolny lub górny,
aby odpowiednio zmniejszyć lub
zwiększyć prędkość dmuchawy, tak
jak pokazano na ilustracji. Prędkość
dmuchawy jest oznaczona na
wyświetlaczu ilością wskaźników.
Dłuższe wciśnięcie dolnego
przycisku: następuje wyłączenie
wentylatora i chłodzenia.
Dłuższe wciśnięcie górnego
przycisku: następuje włączenie
maksymalnej prędkości wentylatora.
Przywracanie trybu pracy
automatycznej: Nacisnąć przycisk
AUTO .
Rozdział powietrza s, M , K
Nacisnąć odpowiedni przycisk w celu
wykonania regulacji. Włączenie jest
sygnalizowane zapaleniem diody
kontrolnej w przycisku.
s:na szybę przednią i szyby w
drzwiach przednichM:na górną część kabiny poprzez
regulowane kratki powietrzaK:na dolną część kabiny
Możliwe są wszystkie ustawienia
pośrednie.
Powrót do automatycznego
sterowania rozdziałem powietrza:
nacisnąć AUTO.
Chłodzenie n
Nacisnąć przycisk n, aby włączyć
chłodzenie. Włączenie jest
sygnalizowane zapaleniem diody
kontrolnej w przycisku. Chłodzenie

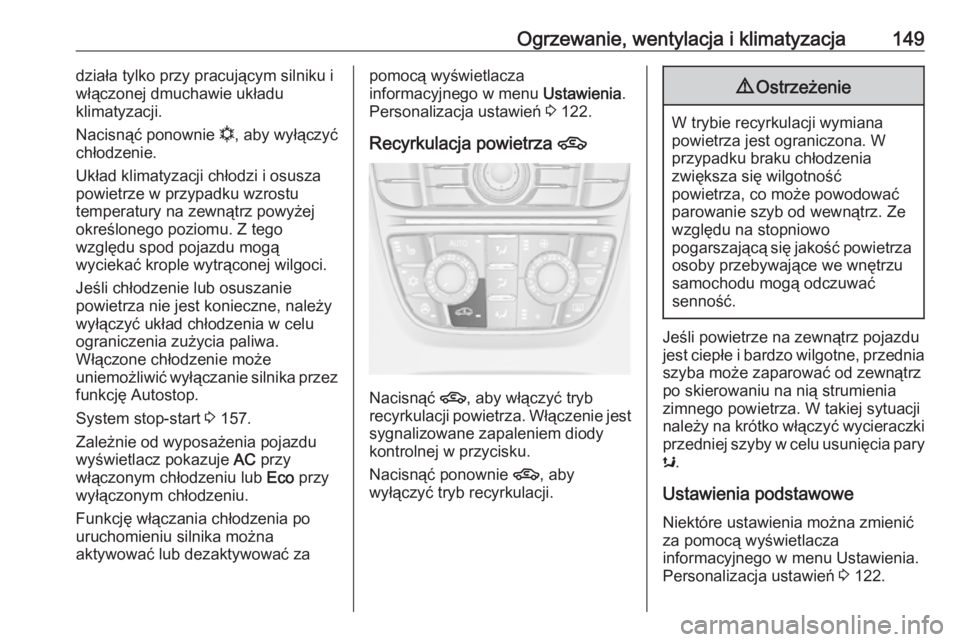

Ogrzewanie, wentylacja i klimatyzacja149działa tylko przy pracującym silniku iwłączonej dmuchawie układu
klimatyzacji.
Nacisnąć ponownie n, aby wyłączyć
chłodzenie.
Układ klimatyzacji chłodzi i osusza
powietrze w przypadku wzrostu
temperatury na zewnątrz powyżej
określonego poziomu. Z tego
względu spod pojazdu mogą
wyciekać krople wytrąconej wilgoci.
Jeśli chłodzenie lub osuszanie
powietrza nie jest konieczne, należy
wyłączyć układ chłodzenia w celu
ograniczenia zużycia paliwa.
Włączone chłodzenie może
uniemożliwić wyłączanie silnika przez
funkcję Autostop.
System stop-start 3 157.
Zależnie od wyposażenia pojazdu wyświetlacz pokazuje AC przy
włączonym chłodzeniu lub Eco przy
wyłączonym chłodzeniu.
Funkcję włączania chłodzenia po
uruchomieniu silnika można
aktywować lub dezaktywować zapomocą wyświetlacza
informacyjnego w menu Ustawienia.
Personalizacja ustawień 3 122.
Recyrkulacja powietrza 4
Nacisnąć 4, aby włączyć tryb
recyrkulacji powietrza. Włączenie jest
sygnalizowane zapaleniem diody
kontrolnej w przycisku.
Nacisnąć ponownie 4, aby
wyłączyć tryb recyrkulacji.
9 Ostrzeżenie
W trybie recyrkulacji wymiana
powietrza jest ograniczona. W
przypadku braku chłodzenia
zwiększa się wilgotność
powietrza, co może powodować
parowanie szyb od wewnątrz. Ze
względu na stopniowo
pogarszającą się jakość powietrza osoby przebywające we wnętrzu
samochodu mogą odczuwać
senność.
Jeśli powietrze na zewnątrz pojazdu jest ciepłe i bardzo wilgotne, przednia szyba może zaparować od zewnątrz
po skierowaniu na nią strumienia
zimnego powietrza. W takiej sytuacji
należy na krótko włączyć wycieraczki przedniej szyby w celu usunięcia pary
s .
Ustawienia podstawowe
Niektóre ustawienia można zmienić
za pomocą wyświetlacza
informacyjnego w menu Ustawienia.
Personalizacja ustawień 3 122.

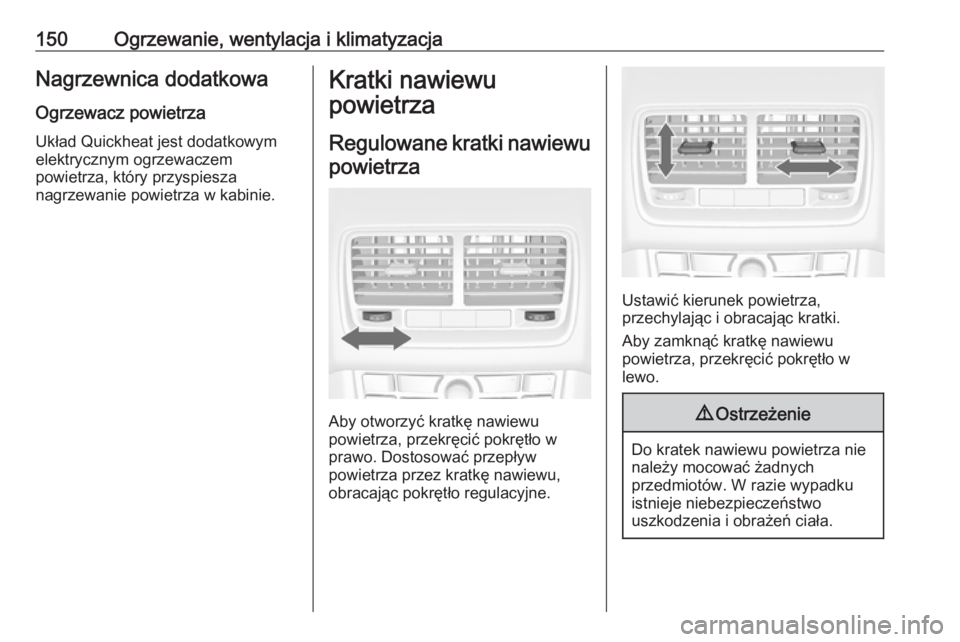

150Ogrzewanie, wentylacja i klimatyzacjaNagrzewnica dodatkowaOgrzewacz powietrza
Układ Quickheat jest dodatkowym
elektrycznym ogrzewaczem
powietrza, który przyspiesza
nagrzewanie powietrza w kabinie.Kratki nawiewu
powietrza
Regulowane kratki nawiewu powietrza
Aby otworzyć kratkę nawiewu
powietrza, przekręcić pokrętło w
prawo. Dostosować przepływ
powietrza przez kratkę nawiewu,
obracając pokrętło regulacyjne.
Ustawić kierunek powietrza,
przechylając i obracając kratki.
Aby zamknąć kratkę nawiewu
powietrza, przekręcić pokrętło w
lewo.
9 Ostrzeżenie
Do kratek nawiewu powietrza nie
należy mocować żadnych
przedmiotów. W razie wypadku
istnieje niebezpieczeństwo
uszkodzenia i obrażeń ciała.
