2016 OPEL INSIGNIA Betriebsanleitung (in German)

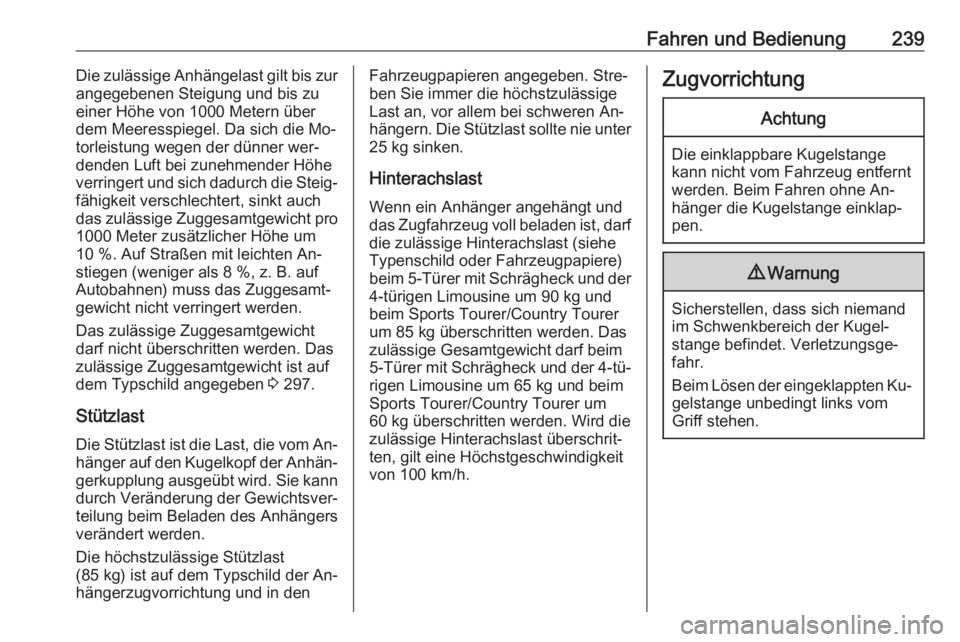

Fahren und Bedienung239Die zulässige Anhängelast gilt bis zur
angegebenen Steigung und bis zu
einer Höhe von 1000 Metern über
dem Meeresspiegel. Da sich die Mo‐
torleistung wegen der dünner wer‐
denden Luft bei zunehmender Höhe
verringert und sich dadurch die Steig‐
fähigkeit verschlechtert, sinkt auch
das zulässige Zuggesamtgewicht pro
1000 Meter zusätzlicher Höhe um
10 %. Auf Straßen mit leichten An‐ stiegen (weniger als 8 %, z. B. auf
Autobahnen) muss das Zuggesamt‐
gewicht nicht verringert werden.
Das zulässige Zuggesamtgewicht
darf nicht überschritten werden. Das
zulässige Zuggesamtgewicht ist auf
dem Typschild angegeben 3 297.
Stützlast
Die Stützlast ist die Last, die vom An‐ hänger auf den Kugelkopf der Anhän‐
gerkupplung ausgeübt wird. Sie kann durch Veränderung der Gewichtsver‐
teilung beim Beladen des Anhängers
verändert werden.
Die höchstzulässige Stützlast
(85 kg) ist auf dem Typschild der An‐
hängerzugvorrichtung und in denFahrzeugpapieren angegeben. Stre‐
ben Sie immer die höchstzulässige
Last an, vor allem bei schweren An‐
hängern. Die Stützlast sollte nie unter 25 kg sinken.
Hinterachslast
Wenn ein Anhänger angehängt und
das Zugfahrzeug voll beladen ist, darf die zulässige Hinterachslast (siehe
Typenschild oder Fahrzeugpapiere)
beim 5-Türer mit Schrägheck und der 4-türigen Limousine um 90 kg und
beim Sports Tourer/Country Tourer
um 85 kg überschritten werden. Das
zulässige Gesamtgewicht darf beim
5-Türer mit Schrägheck und der 4-tü‐
rigen Limousine um 65 kg und beim
Sports Tourer/Country Tourer um
60 kg überschritten werden. Wird die
zulässige Hinterachslast überschrit‐
ten, gilt eine Höchstgeschwindigkeit
von 100 km/h.ZugvorrichtungAchtung
Die einklappbare Kugelstange
kann nicht vom Fahrzeug entfernt
werden. Beim Fahren ohne An‐
hänger die Kugelstange einklap‐
pen.
9 Warnung
Sicherstellen, dass sich niemand
im Schwenkbereich der Kugel‐
stange befindet. Verletzungsge‐
fahr.
Beim Lösen der eingeklappten Ku‐ gelstange unbedingt links vom
Griff stehen.

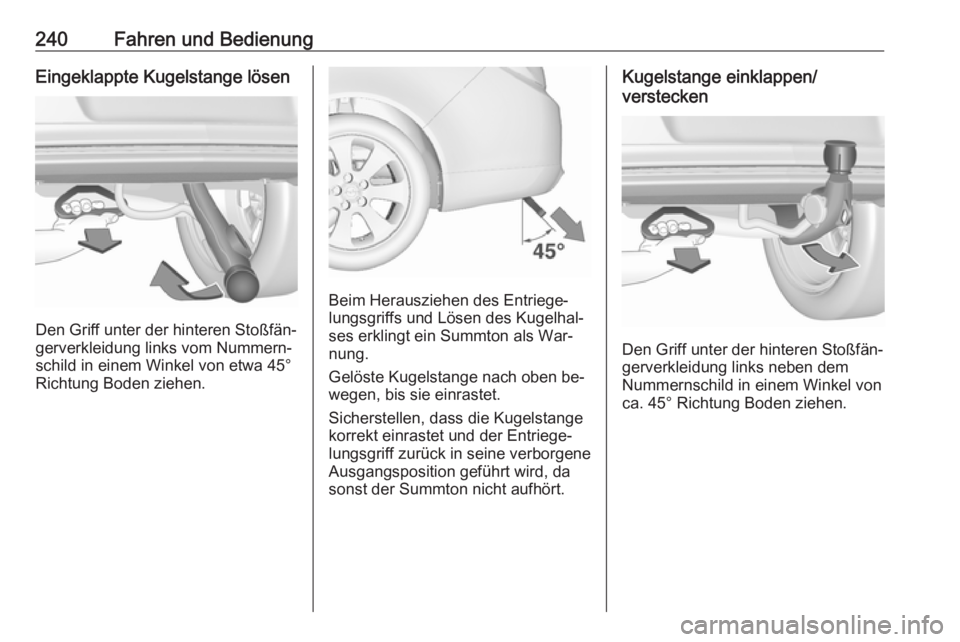

240Fahren und BedienungEingeklappte Kugelstange lösen
Den Griff unter der hinteren Stoßfän‐
gerverkleidung links vom Nummern‐
schild in einem Winkel von etwa 45° Richtung Boden ziehen.
Beim Herausziehen des Entriege‐
lungsgriffs und Lösen des Kugelhal‐
ses erklingt ein Summton als War‐
nung.
Gelöste Kugelstange nach oben be‐
wegen, bis sie einrastet.
Sicherstellen, dass die Kugelstange
korrekt einrastet und der Entriege‐
lungsgriff zurück in seine verborgene
Ausgangsposition geführt wird, da
sonst der Summton nicht aufhört.
Kugelstange einklappen/
verstecken
Den Griff unter der hinteren Stoßfän‐
gerverkleidung links neben dem
Nummernschild in einem Winkel von
ca. 45° Richtung Boden ziehen.

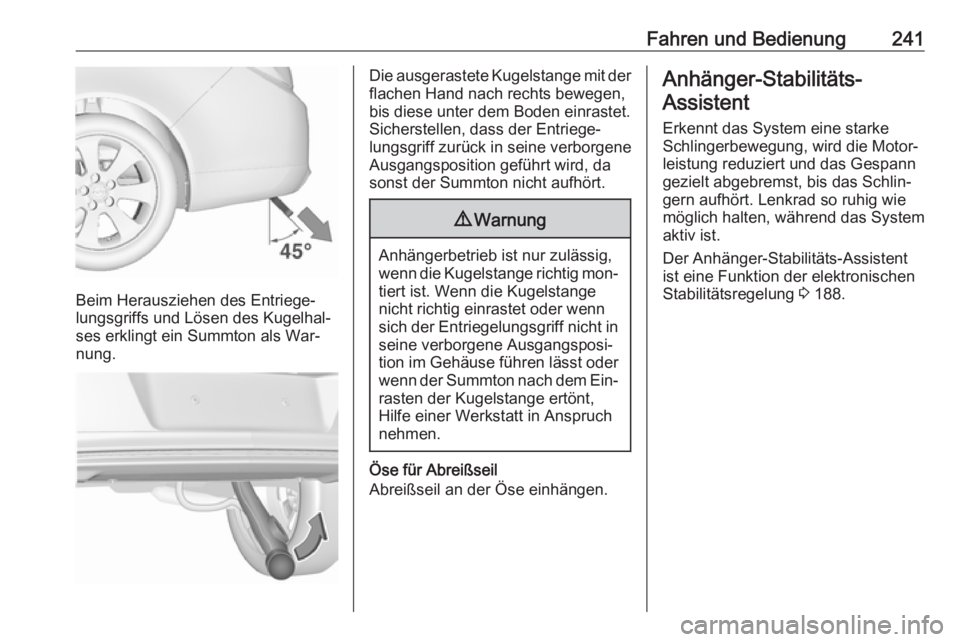

Fahren und Bedienung241
Beim Herausziehen des Entriege‐
lungsgriffs und Lösen des Kugelhal‐
ses erklingt ein Summton als War‐
nung.
Die ausgerastete Kugelstange mit der
flachen Hand nach rechts bewegen,
bis diese unter dem Boden einrastet.
Sicherstellen, dass der Entriege‐
lungsgriff zurück in seine verborgene
Ausgangsposition geführt wird, da
sonst der Summton nicht aufhört.9 Warnung
Anhängerbetrieb ist nur zulässig,
wenn die Kugelstange richtig mon‐
tiert ist. Wenn die Kugelstange
nicht richtig einrastet oder wenn sich der Entriegelungsgriff nicht in
seine verborgene Ausgangsposi‐
tion im Gehäuse führen lässt oder wenn der Summton nach dem Ein‐
rasten der Kugelstange ertönt,
Hilfe einer Werkstatt in Anspruch
nehmen.
Öse für Abreißseil
Abreißseil an der Öse einhängen.
Anhänger-Stabilitäts-
Assistent
Erkennt das System eine starke
Schlingerbewegung, wird die Motor‐
leistung reduziert und das Gespann
gezielt abgebremst, bis das Schlin‐
gern aufhört. Lenkrad so ruhig wie
möglich halten, während das System
aktiv ist.
Der Anhänger-Stabilitäts-Assistent
ist eine Funktion der elektronischen
Stabilitätsregelung 3 188.

242FahrzeugwartungFahrzeugwartungAllgemeine Informationen..........243
Zubehör und Änderungen am Fahrzeug ................................ 243
Fahrzeugeinlagerung ..............243
Altfahrzeugrücknahme ............244
Fahrzeugüberprüfungen ............244
Durchführung von Arbeiten .....244
Motorhaube ............................. 244
Motoröl .................................... 245
Automatikgetriebeöl .................246
Kühlmittel ................................. 247
Lenkunterstützungsflüssigkeit . 248
Waschflüssigkeit ......................248
Bremsen .................................. 249
Bremsflüssigkeit ......................249
Fahrzeugbatterie .....................249
Diesel-Kraftstoffsystem entlüften .................................. 251
Scheibenwischerwechsel ........251
Glühlampen auswechseln .........252
Halogen-Scheinwerfer .............253
Xenon-Scheinwerfer ................255
Nebelscheinwerfer ...................257
Rückleuchten ........................... 257
Seitliche Blinkleuchten ............260Kennzeichenleuchte ................261
Innenleuchten .......................... 262
Instrumententafelbeleuchtung . 262
Elektrische Anlage .....................263
Sicherungen ............................ 263
Sicherungskasten im Motorraum .............................. 264
Sicherungskasten in der Instrumententafel ...................266
Sicherungskasten im Laderaum ............................... 268
Wagenwerkzeug ........................269
Räder und Reifen ......................270
Winterreifen ............................. 270
Reifenbezeichnungen ..............270
Reifendruck ............................. 271
Reifendruck-Kontrollsystem ....272
Profiltiefe ................................. 274
Reifenumrüstung .....................275
Radabdeckungen ....................275
Schneeketten .......................... 275
Reifenreparaturset ...................276
Radwechsel ............................. 279
Reserverad .............................. 282
Starthilfe ..................................... 284Abschleppen.............................. 286
Eigenes Fahrzeug abschleppen ........................... 286
Anderes Fahrzeug abschleppen ........................... 288
Fahrzeugpflege .......................... 290
Außenpflege ............................ 290
Innenraumpflege .....................292

Fahrzeugwartung243Allgemeine
Informationen
Zubehör und Änderungen am Fahrzeug
Wir empfehlen die Verwendung von
Originalteilen und -zubehör und von
ausdrücklich für Ihren Fahrzeugtyp
werkseitig zugelassenen Teilen. Die
Zuverlässigkeit anderer Produkte
können wir nicht bewerten und auch nicht dafür haften – auch wenn sie
über eine behördliche oder sonstige
Zulassung verfügen.
Keine Veränderungen an elektri‐
schen Systemen vornehmen, z. B.
Eingriff in elektronische Steuergeräte
(Chip-Tuning).Achtung
Beim Transportieren des Fahr‐ zeugs auf einem Zug oder einem
Bergungsfahrzeug können die
Schmutzfänger beschädigt wer‐
den.
Fahrzeugeinlagerung
Einlagerung über einen längeren
Zeitraum
Wenn das Fahrzeug für mehrere Mo‐
nate eingelagert werden muss:
● Fahrzeug waschen und konser‐ vieren.
● Konservierung im Motorraum und am Unterboden überprüfen
lassen.
● Dichtgummis reinigen und kon‐ servieren.
● Den Kraftstofftank vollständig auffüllen.
● Motorölwechsel durchführen.
● Scheibenwaschbehälter entlee‐ ren.
● Frostschutz im Kühlmittel und Korrosionsschutz überprüfen.
● Reifendruck auf den Wert für die volle Zuladung erhöhen.
● Fahrzeug an einem trockenen, gut belüfteten Ort abstellen. Ers‐
ten Gang oder Rückwärtsgangeinlegen oder Wählhebel auf P
stellen. Sicherstellen, dass das
Fahrzeug nicht wegrollen kann.
● Parkbremse nicht anziehen.
● Motorhaube öffnen, alle Fenster schließen und Fahrzeug verrie‐
geln.
● Polklemme am Minuspol der Fahrzeugbatterie abklemmen.
Sicherstellen, dass sämtliche
Systeme außer Betrieb sind, z. B. Diebstahlwarnanlage.
Wiederinbetriebnahme des
Fahrzeugs
Wenn das Fahrzeug wieder in Betrieb
genommen wird:
● Polklemme am Minuspol der Fahrzeugbatterie anklemmen.
Elektronik der elektrischen Fens‐
terbetätigung aktivieren.
● Reifendruck prüfen.
● Scheibenwaschbehälter auffül‐ len.
● Motorölstand kontrollieren.

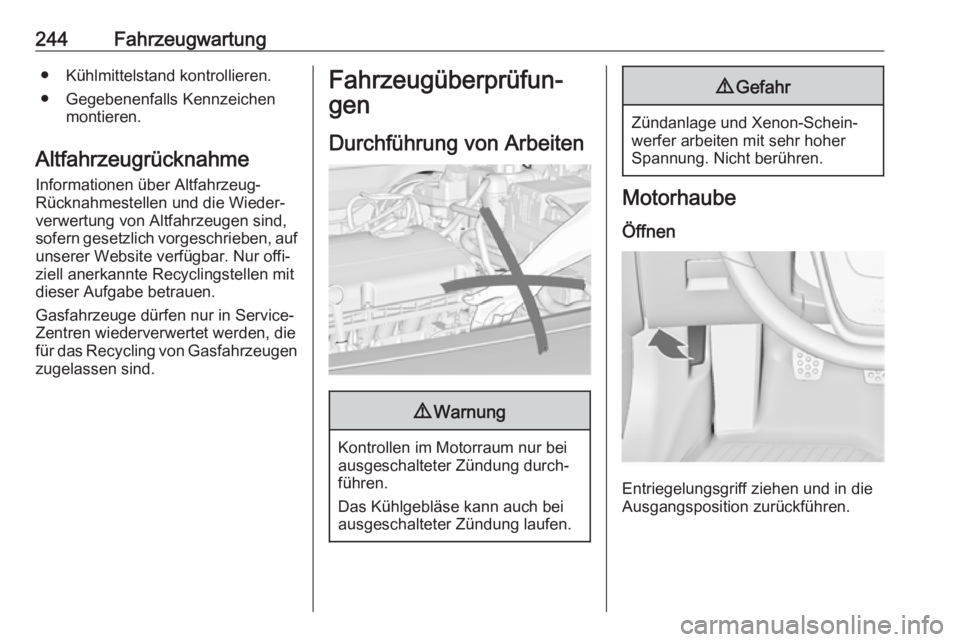

244Fahrzeugwartung● Kühlmittelstand kontrollieren.
● Gegebenenfalls Kennzeichen montieren.
Altfahrzeugrücknahme Informationen über Altfahrzeug-
Rücknahmestellen und die Wieder‐
verwertung von Altfahrzeugen sind,
sofern gesetzlich vorgeschrieben, auf
unserer Website verfügbar. Nur offi‐
ziell anerkannte Recyclingstellen mit
dieser Aufgabe betrauen.
Gasfahrzeuge dürfen nur in Service-
Zentren wiederverwertet werden, die
für das Recycling von Gasfahrzeugen zugelassen sind.Fahrzeugüberprüfun‐
gen
Durchführung von Arbeiten9 Warnung
Kontrollen im Motorraum nur bei
ausgeschalteter Zündung durch‐
führen.
Das Kühlgebläse kann auch bei
ausgeschalteter Zündung laufen.
9 Gefahr
Zündanlage und Xenon-Schein‐
werfer arbeiten mit sehr hoher
Spannung. Nicht berühren.
Motorhaube
Öffnen
Entriegelungsgriff ziehen und in die
Ausgangsposition zurückführen.

Fahrzeugwartung245
Den Sicherungshaken zur linken
Fahrzeugseite drücken und die Mo‐
torhaube öffnen.
Die Motorhaube wird automatisch offen gehalten.
Lufteinlass 3 163.
Wird bei einem Autostopp die Motor‐
haube geöffnet, so wird der Motor aus
Sicherheitsgründen automatisch wie‐ der gestartet.
Stopp-Start-Automatik 3 170.
Schließen
Motorhaube absenken und bei gerin‐
ger Höhe (20–25 cm) in das Schloss
fallen lassen. Sicherstellen, dass die
Motorhaube eingerastet ist.Achtung
Motorhaube nicht in die Verriege‐
lung drücken, um Beulen zu ver‐
meiden.
Motoröl
Den Ölstand regelmäßig von Hand
kontrollieren, um Motorschäden zu
verhindern. Nur Motoröle der richti‐
gen Spezifikation verwenden. Emp‐
fohlene Flüssigkeiten und Schmier‐
mittel 3 295.
Der Motorölverbrauch beträgt bis zu
0,6 l je 1000 km.
Prüfung nur bei waagrecht stehen‐
dem Fahrzeug. Der Motor muss be‐
triebswarm und mindestens seit fünf
Minuten abgestellt sein.
Ölmessstab herausziehen, abwi‐
schen, bis zur Anschlagfläche am
Griff einstecken, erneut herausziehen
und Motorölstand ablesen.
Ölmessstab bis zur Anschlagfläche
am Griff einstecken und eine halbe
Umdrehung durchführen.
Je nach Motor werden verschiedene
Ölmessstäbe verwendet.

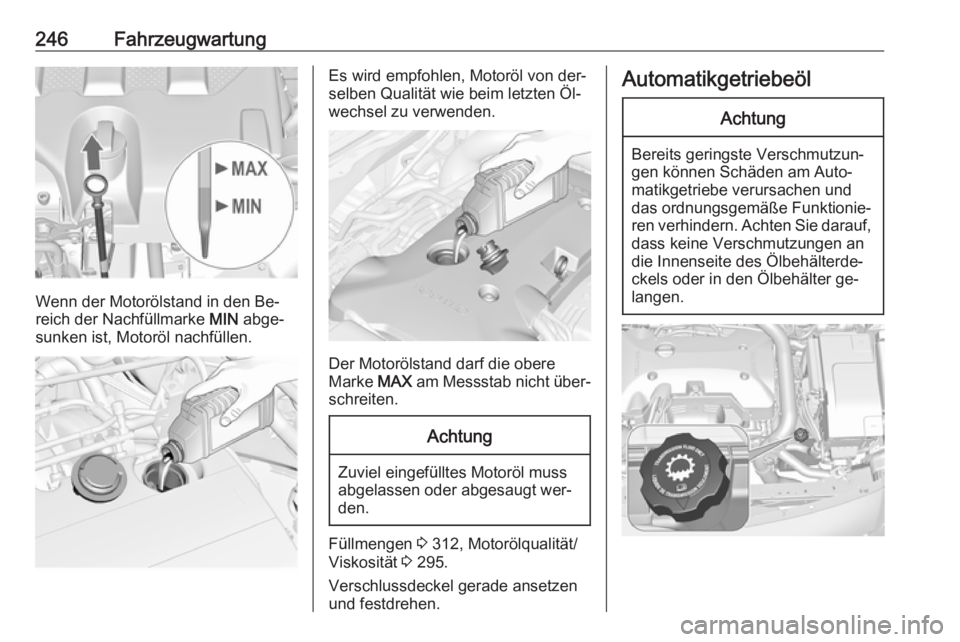

246Fahrzeugwartung
Wenn der Motorölstand in den Be‐
reich der Nachfüllmarke MIN abge‐
sunken ist, Motoröl nachfüllen.
Es wird empfohlen, Motoröl von der‐
selben Qualität wie beim letzten Öl‐
wechsel zu verwenden.
Der Motorölstand darf die obere
Marke MAX am Messstab nicht über‐
schreiten.
Achtung
Zuviel eingefülltes Motoröl muss
abgelassen oder abgesaugt wer‐
den.
Füllmengen 3 312, Motorölqualität/
Viskosität 3 295.
Verschlussdeckel gerade ansetzen und festdrehen.
AutomatikgetriebeölAchtung
Bereits geringste Verschmutzun‐
gen können Schäden am Auto‐
matikgetriebe verursachen und
das ordnungsgemäße Funktionie‐
ren verhindern. Achten Sie darauf, dass keine Verschmutzungen an
die Innenseite des Ölbehälterde‐
ckels oder in den Ölbehälter ge‐ langen.
