2016 OPEL INSIGNIA Betriebsanleitung (in German)

Fahren und Bedienung175Achtung
Andere als die auf den Seiten
3 229, 3 302 aufgeführten Kraft‐
stoffsorten können den Katalysa‐
tor oder Teile der Elektronik be‐
schädigen.
Unverbrannter Kraftstoff überhitzt
und beschädigt den Katalysator.
Übermäßigen Gebrauch des An‐
lassers, Leerfahren des Kraftstoff‐ tanks und Anlassen des Motors
durch Anschleppen oder Anschie‐
ben deshalb unterlassen.
Bei Fehlzündungen, unrundem Mo‐
torlauf, Abfall der Motorleistung oder
anderen ungewöhnlichen Problemen
Störungsursache möglichst bald in
einer Werkstatt beheben lassen. In
Notfällen kann die Fahrt kurzzeitig bei
niedriger Geschwindigkeit und Dreh‐
zahl fortgesetzt werden.
AdBlue
Allgemeine Informationen
Die selektive katalytische Reduktion
(BlueInjection) ist ein Verfahren, mit
dem der Stickoxidanteil im Abgas er‐
heblich verringert wird. Dazu wird
eine Dieselabgasflüssigkeit (DEF) in die Abgasanlage eingespritzt.
Der hierfür verwendete Stoff ist ein
DEF mit der Bezeichnung
AdBlueⓇ 1)
. Dabei handelt es sich um
eine ungiftige, nicht brennbare, farb-
und geruchlose Flüssigkeit, die aus
32 % Harnstoff und 68 % Wasser be‐
steht.9 Warnung
Augen- und Hautkontakt mit
AdBlue vermeiden.
Bei einem Augen- und Hautkon‐ takt betroffene Körperteile mit
Wasser abspülen.
Achtung
Lackierungen vor AdBlue schüt‐
zen.
Bei Kontakt mit Wasser abspülen.
AdBlue gefriert bei einer Temperatur
von ca. -11 °C. Da das Fahrzeug mit
einer AdBlue-Heizung ausgestattet
ist, wird eine schadstoffreduzierung auch bei tiefen Temperaturen ge‐
währleistet. Die AdBlue-Heizung
funktioniert automatisch.
Füllstandswarnungen
Der AdBlue-Verbrauch beträgt ca. 0,7
Liter pro 1000 km und hängt vom
Fahrverhalten ab.
Wenn der AdBlue-Füllstand unter
einen bestimmten Wert fällt, wird eine Füllstandswarnung AdBlue
Reichweite: 2400 km im Driver Infor‐
mation Center angezeigt.
Es müssen möglichst bald mindes‐
tens 5 Liter AdBlue nachgefüllt wer‐
den.
1) Eingetragenes Warenzeichen des Verbandes der Automobilindustrie e.V. (VDA).

176Fahren und BedienungDas Fahrzeug kann ohne Einschrän‐kungen gefahren werden.
Wenn AdBlue nicht innerhalb einer
bestimmten Fahrstrecke nachgefüllt
wird, werden, abhängig vom aktuel‐
len AdBlue-Füllstand, weitere Füll‐
standswarnungen im Driver Informa‐
tion Center angezeigt. Später werden
die Aufforderung zum Auffüllen von
AdBlue und schließlich die Ankündi‐
gung angezeigt, dass ein Motorstart
verhindert wird. Diese Einschränkun‐ gen sind gesetzlich vorgeschrieben.
Bei einer AdBlue-Reichweite von
900 km werden folgende Warnmel‐
dungen abwechselnd im Driver Infor‐
mation Center angezeigt:
● AdBluefüllstand niedrig. Jetzt
auffüllen
● Motorstartverhinderung in 900
km
Außerdem blinkt die Kontrollleuchte
Y dauerhaft und es erklingen
vier Warntöne alle drei Minuten.Bevor die Verhinderung eines Motor‐
starts aktiviert wird, werden die fol‐
genden Warnmeldungen:
● AdBlue Leer! Jetzt auffüllen
● Motor startet nicht mehr
werden abwechselnd im Driver Infor‐
mation Center angezeigt.
Außerdem blinkt die Kontrollleuchte
Y dauerhaft und es erklingen
vier Warntöne alle drei Minuten.
Nach der Verhinderung des Motor‐
starts wird folgende Meldung ange‐
zeigt:
Zum Starten des Fahrzeugs AdBlue
nachfüllen
wird angezeigt.
Um den Motor neu starten zu können, muss der Tank mit AdBlue gefüllt wer‐
den.
Warnungen bei hohen
Emissionen
Wenn die Abgasemissionswerte
einen bestimmten Wert überschrei‐
ten, werden ähnliche Warnmeldun‐gen wie die oben beschriebenen
Warnmeldungen zur Reichweite im
Driver Information Center angezeigt.
Es wird die Aufforderung angezeigt,
die Abgasanlage überprüfen zu las‐
sen, und schließlich die Ankündi‐
gung, dass der Motorstart verhindert
wird. Diese Einschränkungen sind
gesetzlich vorgeschrieben.
Wenden Sie sich an Ihre Werkstatt.
AdBlue nachfüllenAchtung
Nur AdBlue verwenden, das die
europäischen Normen
DIN 70 070 und ISO 22241-1 er‐
füllt.
Keine Zusätze verwenden.
AdBlue nicht verdünnen.
Andernfalls kann das selektive ka‐ talytische Reduktionssystem be‐schädigt werden.
Hinweis
Nur die vorgesehenen AdBlue-Be‐
hälter zum Nachfüllen verwenden,
um zu verhindern, dass zu viel

Fahren und Bedienung177AdBlue nachgefüllt wird. Außerdem
werden die Dämpfe aus dem Tank
im Behälter aufgefangen und kön‐
nen so nicht entweichen.
Da die Haltbarkeit von AdBlue be‐
grenzt ist, das Verfalldatum vor dem
Nachfüllen überprüfen.
Hinweis
Beim Nachfüllen müssen mindes‐
tens 5 Liter AdBlue eingefüllt wer‐
den. Andernfalls wird das Nachfüllen von AdBlue möglicherweise nichtvom System erkannt.
Wenn ein Nachfüllen von AdBlue
nicht erfolgreich erkannt wurde:
1. Das Fahrzeug kontinuierlich 10 Minuten lang fahren und si‐
cherstellen, dass die Fahrzeug‐
geschwindigkeit immer höher als
20 km/h ist.
2. Wenn ein Nachfüllen von AdBlue
erfolgreich erkannt wird, werden
die durch die AdBlue-Versor‐
gung bedingten Einschränkun‐
gen aufgehoben.Wenn ein Nachfüllen von AdBlue im‐
mer noch nicht erkannt wird, wen‐
den Sie sich an eine Werkstatt.
Wenn AdBlue bei Temperaturen
unter -11 °C nachgefüllt werden
muss, wird das Nachfüllen von
AdBlue möglicherweise nicht vom
System erkannt. In diesem Fall das
Fahrzeug in einem Bereich mit einer höheren Umgebungstemperatur ab‐
stellen, bis sich AdBlue verflüssigt
hat.
Hinweis
Beim Abschrauben der Schutz‐
kappe vom Einfüllstutzen können
Ammoniakdämpfe entweichen.
Nicht einatmen, da die Dämpfe
einen stechenden Geruch haben.
Das Einatmen der Dämpfe ist nicht
gesundheitsschädlich.
Das Fahrzeug muss auf einer ebe‐
nen, geraden Fläche abgestellt wer‐
den.
Der Einfüllstutzen für AdBlue befindet sich hinter der Tankklappe.
Die Tankklappe befindet sich auf der
rechten Seite des Fahrzeugs.Die Tankklappe lässt sich nur bei ent‐ riegeltem Fahrzeug öffnen.
1. Zündschlüssel aus dem Zünd‐ schloss abziehen.
2. Alle Türen schließen, um ein Ein‐ dringen von Ammoniakdämpfen
in den Innenraum zu verhindern.
3. Die Tankklappe an der Ausspa‐ rung ziehen und öffnen 3 232.
4. Die Schutzkappe vom Einfüllstut‐
zen abschrauben.
5. Den AdBlue-Behälter öffnen.
6. Ein Ende des Schlauchs am Be‐ hälter anbringen und das andere
Ende auf den Einfüllstutzen auf‐
schrauben.

178Fahren und Bedienung7.Den Behälter anheben, bis er leer
ist.
8. Den Schlauch vom Einfüllstutzen abschrauben.
9. Die Schutzkappe anbringen und rechtsherum drehen, bis sie ein‐
rastet.
Hinweis
AdBlue-Behälter und Schlauch ge‐
mäß geltenden Umweltvorschriften
entsorgen.
AdBlue wechseln
Wenn in den letzten 2 Jahren weniger
als 5 Liter AdBlue nachgefüllt wurden,
sollte die verbleibende Flüssigkeit er‐ setzt werden, da AdBlue nur eine be‐
grenzte Lebensdauer hat. Hilfe einer
Werkstatt in Anspruch nehmen.Achtung
Das Nichtbeachten dieser Anwei‐
sung kann zu Schäden am Sys‐
tem der selektiven katalytischen
Reduktion führen.
Automatikgetriebe
Das Automatikgetriebe ermöglicht ein
automatisches Schalten (Automatik-
Modus) oder ein manuelles Schalten
(Manuell-Modus).
Manuelles Schalten ist im Manuell-
Modus durch kurzes Antippen des
Wählhebels oder Ziehen der Lenk‐
rad-Schaltwippen möglich 3 180.
Getriebe-Display
Im Getriebe-Display werden Modus
oder gewählter Gang angezeigt.
Im Automatikmodus wird das Fahr‐
programm durch D im Driver Informa‐
tion Center angezeigt.
Im Manuell-Modus werden M und die
Nummer des ausgewählten Gangs
angezeigt.
R zeigt den Rückwärtsgang an.
N zeigt die Neutral- bzw. Leerlauf‐
stellung an.
P zeigt die Parkstellung an.

Fahren und Bedienung179WählhebelP:Parkstellung, Entriegelungs‐
knopf drücken, Räder sind blo‐
ckiert. Nur bei stillstehendem
Fahrzeug und betätigter Park‐
bremse einlegenR:Rückwärtsgang, Entriegelungs‐
knopf drücken. Nur bei stillste‐
hendem Fahrzeug einlegenN:Neutral- bzw. LeerlaufstellungD:AutomatikbetriebM:Manuell-Modus: Wählhebel von
D nach links bewegen.<:Hochschalten im Manuell-Mo‐
dus: Wählhebel in Stellung M
bringen und kurz nach oben
drücken]:Herunterschalten im Manuell-
Modus: Wählhebel in Stellung
M bringen und kurz nach hinten
drücken
Der Wählhebel ist in P gesperrt und
kann nur bewegt werden, wenn die
Zündung eingeschaltet ist und das
Bremspedal betätigt wird.
Ohne Betätigung des Bremspedals
leuchtet die Kontrollleuchte j auf.
Wenn der Wählhebel bei Ausschalten
der Zündung nicht auf P steht, blinken
die Kontrollleuchten j und P.
Zum Einlegen von P oder R Entriege‐
lungsknopf drücken.
Der Motor kann nur gestartet werden, wenn der Wählhebel in Stellung P
oder N ist. Wenn N ausgewählt ist, vor
dem Starten Bremspedal drücken
oder Parkbremse betätigen.
Während des Schaltens nicht be‐ schleunigen. Gas- und Bremspedal
nie gleichzeitig betätigen.
Mit eingelegtem Gang und gelöster
Bremse fährt das Fahrzeug langsam
an.
Bremsunterstützung des Motors
Um die Motorbremswirkung zu nut‐ zen, bei Bergabfahrt rechtzeitig einen
niedrigeren Gang wählen, siehe Ma‐
nuell-Modus.

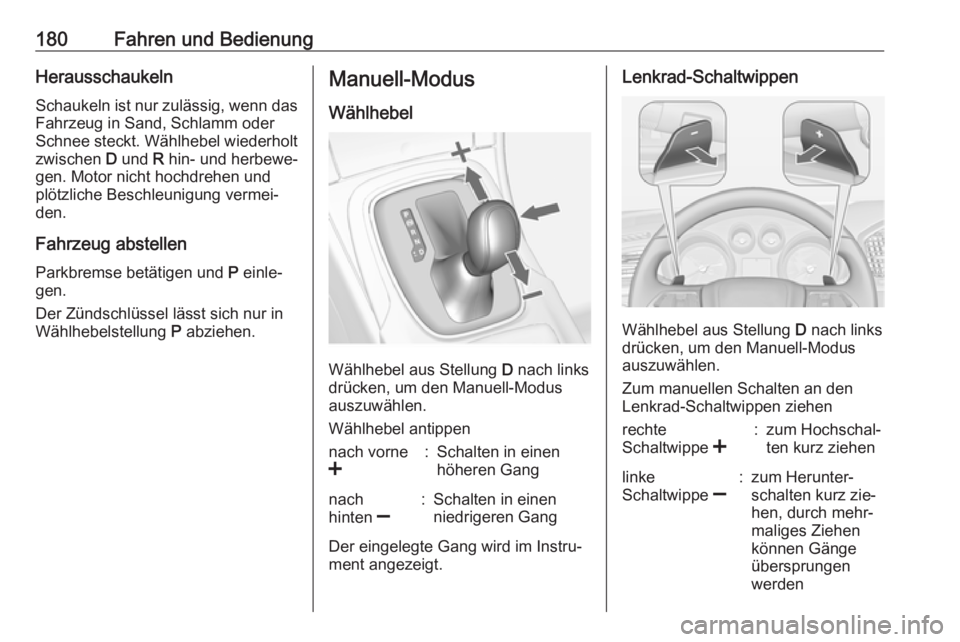

180Fahren und BedienungHerausschaukeln
Schaukeln ist nur zulässig, wenn das
Fahrzeug in Sand, Schlamm oder
Schnee steckt. Wählhebel wiederholt
zwischen D und R hin- und herbewe‐
gen. Motor nicht hochdrehen und
plötzliche Beschleunigung vermei‐
den.
Fahrzeug abstellen
Parkbremse betätigen und P einle‐
gen.
Der Zündschlüssel lässt sich nur in
Wählhebelstellung P abziehen.Manuell-Modus
Wählhebel
Wählhebel aus Stellung D nach links
drücken, um den Manuell-Modus
auszuwählen.
Wählhebel antippen
nach vorne
<:Schalten in einen
höheren Gangnach
hinten ]:Schalten in einen
niedrigeren Gang
Der eingelegte Gang wird im Instru‐
ment angezeigt.
Lenkrad-Schaltwippen
Wählhebel aus Stellung D nach links
drücken, um den Manuell-Modus
auszuwählen.
Zum manuellen Schalten an den
Lenkrad-Schaltwippen ziehen
rechte
Schaltwippe <:zum Hochschal‐
ten kurz ziehenlinke
Schaltwippe ]:zum Herunter‐
schalten kurz zie‐
hen, durch mehr‐
maliges Ziehen
können Gänge
übersprungen
werden

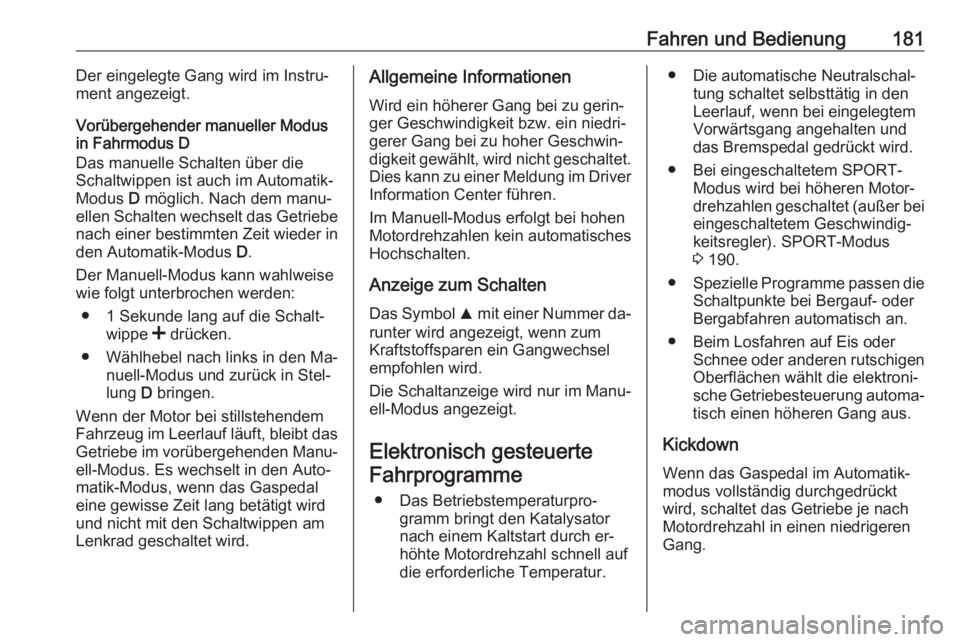

Fahren und Bedienung181Der eingelegte Gang wird im Instru‐
ment angezeigt.
Vorübergehender manueller Modus in Fahrmodus D
Das manuelle Schalten über die
Schaltwippen ist auch im Automatik-
Modus D möglich. Nach dem manu‐
ellen Schalten wechselt das Getriebe
nach einer bestimmten Zeit wieder in
den Automatik-Modus D.
Der Manuell-Modus kann wahlweise
wie folgt unterbrochen werden:
● 1 Sekunde lang auf die Schalt‐ wippe < drücken.
● Wählhebel nach links in den Ma‐ nuell-Modus und zurück in Stel‐
lung D bringen.
Wenn der Motor bei stillstehendem Fahrzeug im Leerlauf läuft, bleibt das
Getriebe im vorübergehenden Manu‐ ell-Modus. Es wechselt in den Auto‐
matik-Modus, wenn das Gaspedal
eine gewisse Zeit lang betätigt wird
und nicht mit den Schaltwippen am
Lenkrad geschaltet wird.Allgemeine Informationen
Wird ein höherer Gang bei zu gerin‐
ger Geschwindigkeit bzw. ein niedri‐
gerer Gang bei zu hoher Geschwin‐
digkeit gewählt, wird nicht geschaltet. Dies kann zu einer Meldung im Driver
Information Center führen.
Im Manuell-Modus erfolgt bei hohen
Motordrehzahlen kein automatisches
Hochschalten.
Anzeige zum Schalten
Das Symbol R mit einer Nummer da‐
runter wird angezeigt, wenn zum
Kraftstoffsparen ein Gangwechsel empfohlen wird.
Die Schaltanzeige wird nur im Manu‐ ell-Modus angezeigt.
Elektronisch gesteuerteFahrprogramme
● Das Betriebstemperaturpro‐ gramm bringt den Katalysator
nach einem Kaltstart durch er‐
höhte Motordrehzahl schnell auf
die erforderliche Temperatur.● Die automatische Neutralschal‐ tung schaltet selbsttätig in den
Leerlauf, wenn bei eingelegtem
Vorwärtsgang angehalten und
das Bremspedal gedrückt wird.
● Bei eingeschaltetem SPORT- Modus wird bei höheren Motor‐
drehzahlen geschaltet (außer bei eingeschaltetem Geschwindig‐keitsregler). SPORT-Modus
3 190.
● Spezielle Programme passen die
Schaltpunkte bei Bergauf- oder
Bergabfahren automatisch an.
● Beim Losfahren auf Eis oder Schnee oder anderen rutschigen
Oberflächen wählt die elektroni‐ sche Getriebesteuerung automa‐
tisch einen höheren Gang aus.
Kickdown
Wenn das Gaspedal im Automatik‐
modus vollständig durchgedrückt
wird, schaltet das Getriebe je nach
Motordrehzahl in einen niedrigeren
Gang.

182Fahren und BedienungÜberhitzungsschutz
Bei einer Getriebeüberhitzung durch
hohe Außentemperaturen oder einen
sportlichen Fahrstil können das Dreh‐ moment und die maximale Motor‐
drehzahl zeitweise reduziert werden.
Störung
Im Falle einer Störung wird im Driver
Information Center eine Fahrzeug‐
meldung angezeigt. Fahrzeugmel‐
dungen 3 125.
Das Getriebe schaltet nicht mehr au‐ tomatisch. Die Fahrt kann mit manu‐
ellem Schalten fortgesetzt werden.
Nur der größte Gang ist verfügbar. Je nach Störung kann auch der
2. Gang im Manuell-Modus zur Ver‐
fügung stehen. Nur bei stillstehen‐
dem Fahrzeug schalten.
Störungsursache umgehend von
einer Werkstatt beheben lassen.Stromunterbrechung
Bei einer Stromunterbrechung lässtsich der Wählhebel nicht aus Stellung
P bewegen. Der Zündschlüssel kann
nicht aus dem Zündschloss abgezo‐
gen werden.
Bei entladener Fahrzeugbatterie
Starthilfe durchführen 3 284.
Wenn die Fahrzeugbatterie nicht die
Ursache der Störung ist, den Wähl‐
hebel lösen.
1. Parkbremse betätigen.
2. Wählhebelverkleidung hinten von der Mittelkonsole lösen, nach
oben klappen und nach links dre‐
hen.
3. Spezialwerkzeug so weit wie möglich in die Öffnung einführen
und den Wählhebel aus der Stel‐
lung P bzw. N bewegen. Wenn P
bzw. N wieder eingelegt wird, wird
der Wählhebel wieder in dieser
Stellung gesperrt. Ursache für die
Stromunterbrechung von einer
Werkstatt beheben lassen.
4. Die Wählhebelverkleidung wieder
an der Mittelkonsole anbringen.
