2016 OPEL CORSA Ohjekirja (in Finnish)

Auton hoito199Kaukovalot
1. Käännä suojusta (3) vastapäi‐vään ja irrota se.
2. Vapauta polttimon pidin paina‐malla pidikettä. Irrota lampun
kanta heijastimesta.
3. Irrota polttimo pitimestä ja vaihda se.
4. Työnnä polttimon pidin sisään pi‐ dike alaspäin ja kiinnitä se heijas‐
timeen siten, että se napsahtaa.
5. Asenna suojus.
Sivuvalot/päiväajovalot
polttimoilla
1. Kierrä polttimon kantaa (1) vasta‐ päivään vapauttaaksesi sen.

200Auton hoito2.Paina molemmat pitimet yhteen ja
irrota polttimon kanta ajovalokot‐
elosta.
3. Irrota polttimo kannasta vetä‐ mällä.
4. Vaihda polttimo, aseta uusi polt‐ timo kantaan.
5. Työnnä polttimon kanta ajovalo‐ koteloon ja kierrä myötäpäivään.
Sivuvalot/päiväajovalot LED-
valoilla
Sivuvalot ja päiväajovalot ovat LED-
valoja eikä niitä voi vaihtaa. Jos jokin
LED-valo rikkoutuu, käänny korjaa‐
mon puoleen.
Ksenonvalot9 Vaara
Ksenonvaloissa on erittäin korkea
jännite. Älä koske niihin. Vaihdata
lamput korjaamolla.
Sivuvalot/päiväajovalot ovat LED-va‐
loja eikä niitä voi vaihtaa.
Kulmavalojen polttimot voidaan vaih‐
taa.
Etusuuntavilkut 3 201.
Kulmavalot
1. Käännä suojusta (3) vastapäi‐ vään ja irrota se.
2. Vapauta polttimon pidin kiertä‐mällä sitä vastapäivään. Irrota
lampun kanta heijastimesta.

Auton hoito2013. Irrota polttimo johtoliittimestäavaamalla kiinnitys ja vetämällä.
4. Vaihda lamppu. Kytke polttimon pidin johtoliittimeen.
5. Työnnä polttimon pidin heijasti‐ meen ja kierrä myötäpäivään sen
kiinnittämiseksi.
6. Asenna suojus ja kierrä myötäpäi‐
vään.
Sumuvalot
Polttimoihin pääsee käsiksi auton ala‐
puolelta.
1. Käännä polttimon pidintä vasta‐ päivään ja irrota se heijastimesta.
2. Irrota polttimon kanta johtoliitti‐mestä painamalla pidinkielekettä.
3. Irrota ja vaihda polttimon kanta ja polttimo ja kiinnitä johtoliitin.
4. Asenna polttimon kanta heijasti‐ meen kiertämällä myötäpäivään
ja lukitse paikalleen.
Etusuuntavilkut
Etusuuntavilkuissa on pitkäkestoiset
polttimot, joita ei voida vaihtaa.
Jos jokin pitkäkestoinen polttimo rik‐
koutuu, käänny korjaamon puoleen.
Takavalot
1. Vapauta suojus tavaratilassa ky‐ seisellä puolella ja irrota se.

202Auton hoito2. Kierrä molemmat muoviset kiinni‐tysmutterit sisäpuolelta käsin irti.
3. Vedä takavaloasennelma syven‐nyksistä ja irrota se.
4. Paina pidinkielekkeitä ja irrota polttimon kannatin valoasennel‐
masta.
5. Irrota polttimo ja aseta uusi polt‐ timo paikalleen painamalla se
kantaan ja kiertämällä vastapäi‐
vään:
Takavalon/jarruvalon lamppu ( 1)
Suuntavilkun lamppu ( 2)
6. Asenna polttimo takavaloase‐ nnelmaan ja kierrä vastapäivään.
Kiinnitä valoasennelma pitimillä auton korissa oleviin syvennyksiin
ja kiristä muoviset kiinnitysmutte‐
rit tavaratilan sisäpuolelta käsin.
Sulje ja lukitse kansi.
Peruutusvalo/takasumuvalo
Vasemmalta ohjattavat mallit
Peruutusvalo sijaitsee takaluukussa
oikeanpuoleisessa ja takasumuvalo
vasemmanpuoleisessa asennel‐
massa.
Molempia valoja koskevat samat polt‐ timonvaihto-ohjeet.
1. Irrota ruuvi takaluukusta.

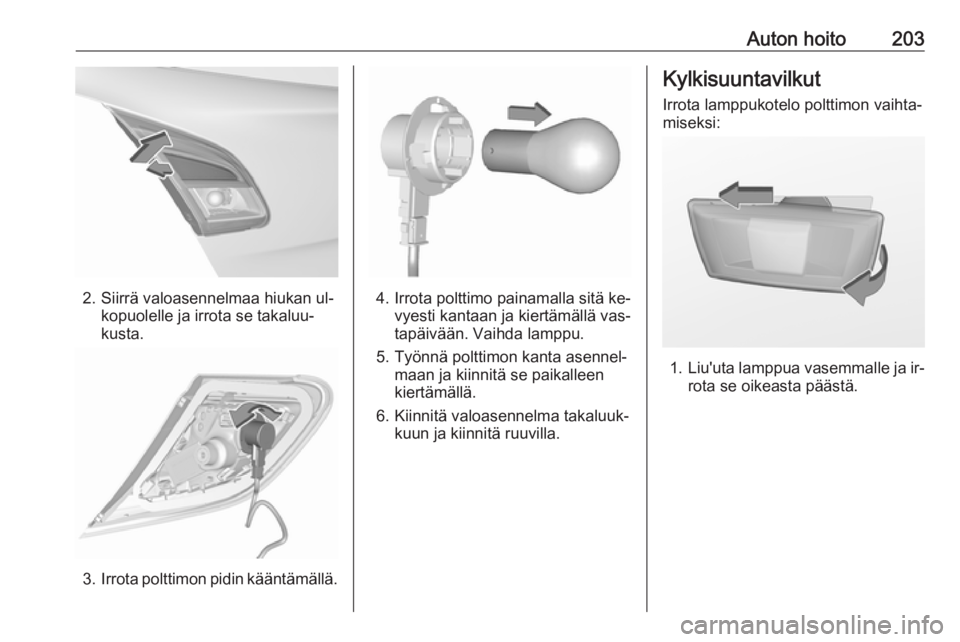

Auton hoito203
2. Siirrä valoasennelmaa hiukan ul‐kopuolelle ja irrota se takaluu‐
kusta.
3. Irrota polttimon pidin kääntämällä.
4. Irrota polttimo painamalla sitä ke‐
vyesti kantaan ja kiertämällä vas‐
tapäivään. Vaihda lamppu.
5. Työnnä polttimon kanta asennel‐ maan ja kiinnitä se paikalleen
kiertämällä.
6. Kiinnitä valoasennelma takaluuk‐ kuun ja kiinnitä ruuvilla.
Kylkisuuntavilkut
Irrota lamppukotelo polttimon vaihta‐
miseksi:
1. Liu'uta lamppua vasemmalle ja ir‐
rota se oikeasta päästä.

204Auton hoito
2. Käännä polttimon pidintä vasta‐päivään ja irrota se kotelosta.
3. Vedä polttimo pitimestään javaihda se.
4.Aseta polttimon pidin paikalleen ja
käännä sitä myötäpäivään.
5. Laita lampun vasen pää paikal‐ leen, liu'uta sitä vasemmalle ja
aseta oikea pää paikalleen.
Lisäjarruvalo
Vaihdata LEDit korjaamolla.
Rekisterikilven valo
1. Laita ruuvitaltta suojuksen syven‐ nykseen, paina sivulle ja vapauta
jousi.
2. Ota lamppu alakautta pois, älä vedä johdosta.
3. Irrota polttimon pidin lamppukot‐elosta kääntämällä vastapäivään.

Auton hoito2054. Vedä polttimo pitimestään javaihda se.
5. Työnnä polttimon pidin lamppuko‐
teloon ja käännä myötäpäivään.
6. Työnnä lamppu puskuriin ja anna lukittua.
Sisävalot Sisävalo, lukuvalotVaihdata lamput korjaamolla.
Tavaratilan valo Vaihdata lamput korjaamolla.
Kattovalo Vaihdata lamput korjaamolla.
Kojelaudan valaistus Vaihdata lamput korjaamolla.Sähköjärjestelmä
Sulakkeet
Varmista, että uuden sulakkeen tiedot
vastaavat viallisen sulakkeen tietoja.
Autossa on kaksi sulakerasiaa: ● moottoritilassa vasemmalla edessä
● vasemmalta ohjattavissa au‐ toissa ajovalokytkimen takana taioikealla ajettavissa autoissa kä‐
sinelokeron takana
Ennen sulakkeen vaihtoa katkaise sy‐
tytysvirta ja kytke vastaava katkaisin
pois päältä.Autossa on erilaisia sulakkeita.
Sulakkeen tyypistä riippuen palaneen sulakkeen voi tunnistaa sen sula‐
neesta langasta. Vaihda uusi sulake
vasta, kun häiriön syy on poistettu.
Jotkut toiminnot on voitu suojata
useammalla sulakkeella.
Sulakkeita saattaa olla sulakera‐
siassa, vaikka niillä ei ole toimintaa.
Sulakkeen irrotin Moottoritilan sulakerasiassa voi olla
sulakkeen irrotin.

206Auton hoito
Aseta sulakkeen irrotin ylhäältä päin
sulakkeen päälle ja vedä sulake pois.
Moottoritilan sulakerasia
Sulakerasia on moottoritilassa
edessä vasemmalla.
Irrota kansi ja käännä sitä ylös niin
pitkälle kuin se menee. Irrota kansi
pystysuoraan ylöspäin.
