Näidikud ja juhtseadised79abisaamiseks töökotta. Turvapadjad
ja turvavööeelpingutid ei pruugi avarii
korral rakenduda.
Turvavööeelpingutite või
turvapatjade rakendumist näitab
pidevalt põlev v.
Versioonist olenevalt süttib märgutule
v rikke korral 9.
Üldhoiatus 9 3 77.
Versioonist olenevalt võidakse juhi
infokeskuses (DIC) 3 85 kuvada ka
hoiatusteade.9 Hoiatus
Lasta rikke põhjus
hooldustöökojas kohe kõrvaldada.
Turvavööeelpingutid,
turvapadjasüsteem 3 42, 3 45.
Turvapadja väljalülitamine * põleb kollaselt.
Sisse lülitatud juhi kõrvalistme
turvapadjaga:
Kui süüde on sisse lülitatud, põleb
märgutuli * umbes 4 sekundit, vilgub
pärast seda veel 4 sekundit ja seejärel kustub.
Kui juhi kõrvalistme turvapadi on
välja lülitatud:
* põleb püsivalt kollaselt.
Turvapadja väljalülitamine 3 50.9 Oht
Surmava vigastuse oht lapse
turvasüsteemi kasutamisel koos
juhi kõrvalistme sisselülitatud
turvapadjaga.
Surmava vigastuse oht
täiskasvanule juhi kõrvalistme
väljalülitatud turvapadjaga.
Akulaadimissüsteem
Punane sümbol p põleb.
Süttib, kui süüde on sisse lülitatud, ja kustub varsti pärast mootori
käivitumist.
Süttib mootori töötamise ajal
Peatuda, lülitada mootor välja. Akut ei
laeta. Mootori jahutus võib olla
katkestatud. Pidurivõimendi ei tavitse olla kasutatav. Pöörduda
abisaamiseks töökotta.
Töötõrke märgutuli
Kollane sümbol Z põleb või vilgub.
Süttib, kui süüde on sisse lülitatud, ja kustub varsti pärast mootori
käivitumist.
Süttib mootori töötamise ajal
Rike heitmekäitlussüsteemis.
Heitmete lubatud piirväärtused
võivad olla ületatud. Pöörduda kohe
abisaamiseks hooldustöökotta.
Vilgub mootori töötamise ajal
Rike, mis võib põhjustada
katalüüsneutralisaatori kahjustumist.
Lasta seguklappi lõdvemaks, kuni
vilkumine lõpeb. Pöörduda kohe
abisaamiseks hooldustöökotta.

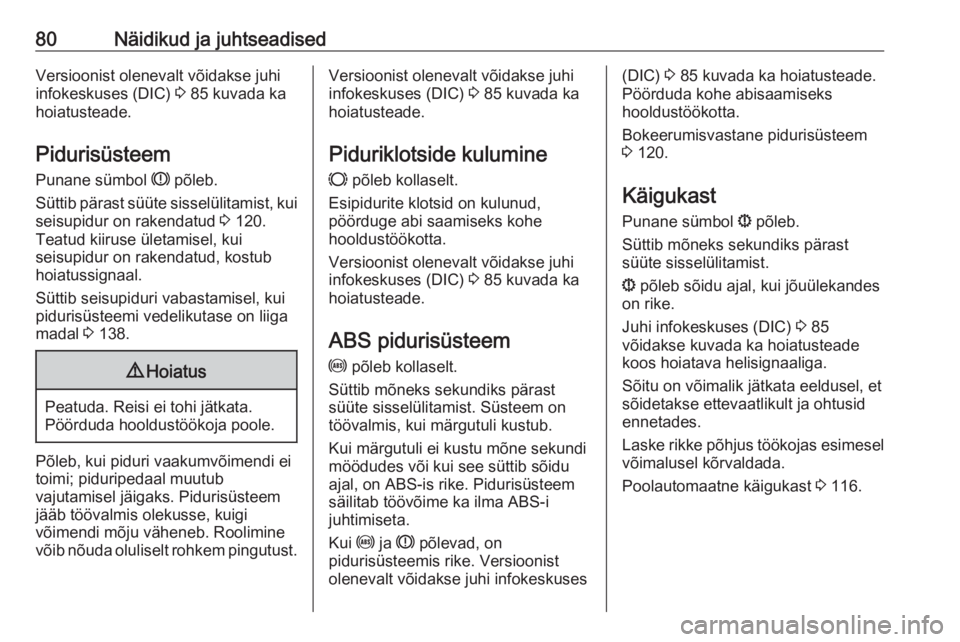

80Näidikud ja juhtseadisedVersioonist olenevalt võidakse juhi
infokeskuses (DIC) 3 85 kuvada ka
hoiatusteade.
Pidurisüsteem
Punane sümbol R põleb.
Süttib pärast süüte sisselülitamist, kui
seisupidur on rakendatud 3 120.
Teatud kiiruse ületamisel, kui seisupidur on rakendatud, kostub hoiatussignaal.
Süttib seisupiduri vabastamisel, kui
pidurisüsteemi vedelikutase on liiga
madal 3 138.9 Hoiatus
Peatuda. Reisi ei tohi jätkata.
Pöörduda hooldustöökoja poole.
Põleb, kui piduri vaakumvõimendi ei
toimi; piduripedaal muutub
vajutamisel jäigaks. Pidurisüsteem
jääb töövalmis olekusse, kuigi
võimendi mõju väheneb. Roolimine
võib nõuda oluliselt rohkem pingutust.
Versioonist olenevalt võidakse juhi
infokeskuses (DIC) 3 85 kuvada ka
hoiatusteade.
Piduriklotside kulumine F põleb kollaselt.
Esipidurite klotsid on kulunud,
pöörduge abi saamiseks kohe
hooldustöökotta.
Versioonist olenevalt võidakse juhi
infokeskuses (DIC) 3 85 kuvada ka
hoiatusteade.
ABS pidurisüsteem u põleb kollaselt.
Süttib mõneks sekundiks pärast
süüte sisselülitamist. Süsteem on
töövalmis, kui märgutuli kustub.
Kui märgutuli ei kustu mõne sekundi
möödudes või kui see süttib sõidu
ajal, on ABS-is rike. Pidurisüsteem
säilitab töövõime ka ilma ABS-i
juhtimiseta.
Kui u ja R põlevad, on
pidurisüsteemis rike. Versioonist olenevalt võidakse juhi infokeskuses(DIC) 3 85 kuvada ka hoiatusteade.
Pöörduda kohe abisaamiseks
hooldustöökotta.
Bokeerumisvastane pidurisüsteem
3 120.
Käigukast
Punane sümbol s põleb.
Süttib mõneks sekundiks pärast
süüte sisselülitamist.
s põleb sõidu ajal, kui jõuülekandes
on rike.
Juhi infokeskuses (DIC) 3 85
võidakse kuvada ka hoiatusteade
koos hoiatava helisignaaliga.
Sõitu on võimalik jätkata eeldusel, et
sõidetakse ettevaatlikult ja ohtusid
ennetades.
Laske rikke põhjus töökojas esimesel võimalusel kõrvaldada.
Poolautomaatne käigukast 3 116.

Näidikud ja juhtseadised81Kõrgema käigu
sisselülitamine
Kui kütuse säästmiseks on soovitatav
käiku vahetada, süttib juhi
infokeskuses (DIC) 3 85 roheliselt
[ või Ò.
Tõusul paigaltvõtu
abisüsteem
Z põleb kollaselt.
Süttib mõneks sekundiks pärast
süüte sisselülitamist.
Kui märgutuli ei kustu mõne sekundi
pärast või süttib sõidu ajal, on
tekkinud rike tõusul paigaltvõtu
abisüsteemis. Pöörduge rikke
kõrvaldamiseks töökotta.
Koos üksusega Z võib süttida ka
elektroonilise stabiilsuskontrolli
(ESC) märgutuli R 3 81.
Versioonist olenevalt võib märgutule
Z puudumisel süttida 9, lisaks
kuvatakse hoiatusteade juhi
infokeskuses (DIC) 3 85.
Üldhoiatus 9 3 77.Tõusul paigaltvõtu abisüsteem
3 121.
Ultraheli-parkimisabi
r põleb kollaselt.
Rike süsteemis
või
Määrdunud või jää või lumega kaetud anduritest tingitud rike
või
Välistest ultraheliallikatest tingitud
rike. Kui häire põhjus kõrvaldada,
töötab süsteem normaalselt.
Lasta rikke põhjus hooldustöökojas
kõrvaldada.
Kui märgutuli r puudub, süttib selle
asemel märgutuli 9. Versioonist
olenevalt võidakse juhi infokeskuses
(DIC) 3 85 kuvada ka hoiatusteade.
Üldhoiatus 9 3 77.
Ultraheli-parkimisabi 3 125.
Elektrooniline
stabiilsuskontroll
Kollane sümbol R põleb või vilgub.Süttib mõneks sekundiks pärast
süüte sisselülitamist. Süsteem on
töövalmis, kui märgutuli kustub.
Vilgub sõidu ajal
Süsteem on aktiivselt rakendatud. Mootori võimsus võib automaatselt
väheneda ja sõiduk võib automaatselt vähesel määral pidurdada.
Süttib sõidu ajal Süsteemis on rike. Sõitu on võimalik
jätkata. Sõltuvalt teepinnast võib
sõidustabiilsus siiski halveneda.
Lasta rikke põhjus hooldustöökojas
kõrvaldada.
Versioonist olenevalt võidakse juhi
infokeskuses (DIC) 3 85 kuvada ka
hoiatusteade.
Elektrooniline stabiilsuskontroll
(ESC) 3 123, Veojõukontrolli
süsteem / libisemisvastane
reguleerimissüsteem (ASR) 3 122.
Mootori jahutusvedeliku temperatuur
Punane sümbol $ põleb.

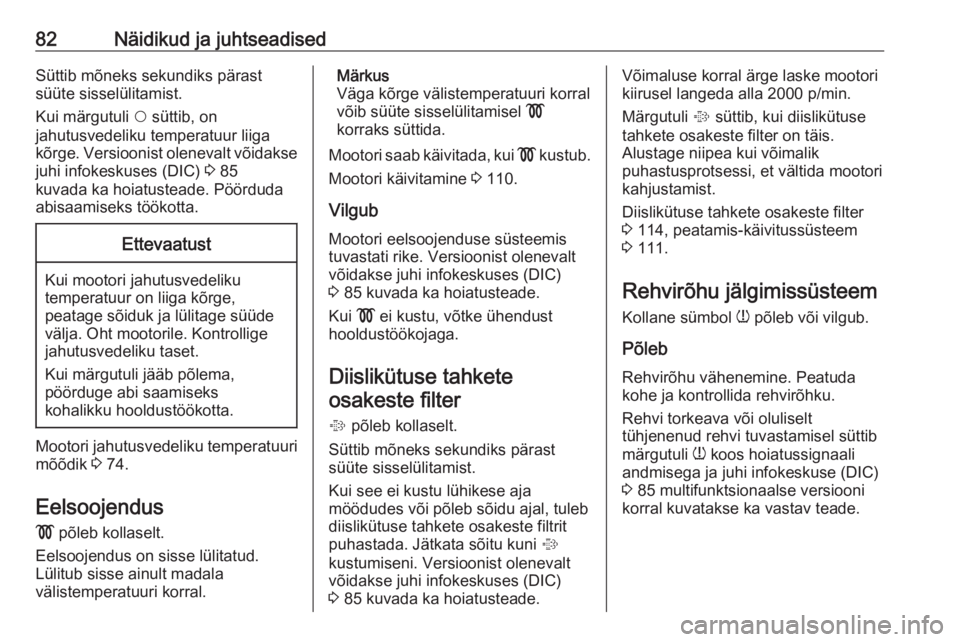

82Näidikud ja juhtseadisedSüttib mõneks sekundiks pärast
süüte sisselülitamist.
Kui märgutuli $ süttib, on
jahutusvedeliku temperatuur liiga
kõrge. Versioonist olenevalt võidakse
juhi infokeskuses (DIC) 3 85
kuvada ka hoiatusteade. Pöörduda
abisaamiseks töökotta.Ettevaatust
Kui mootori jahutusvedeliku
temperatuur on liiga kõrge,
peatage sõiduk ja lülitage süüde välja. Oht mootorile. Kontrollige
jahutusvedeliku taset.
Kui märgutuli jääb põlema,
pöörduge abi saamiseks
kohalikku hooldustöökotta.
Mootori jahutusvedeliku temperatuuri mõõdik 3 74.
Eelsoojendus
! põleb kollaselt.
Eelsoojendus on sisse lülitatud.
Lülitub sisse ainult madala
välistemperatuuri korral.
Märkus
Väga kõrge välistemperatuuri korral
võib süüte sisselülitamisel !
korraks süttida.
Mootori saab käivitada, kui ! kustub.
Mootori käivitamine 3 110.
Vilgub
Mootori eelsoojenduse süsteemis
tuvastati rike. Versioonist olenevalt
võidakse juhi infokeskuses (DIC)
3 85 kuvada ka hoiatusteade.
Kui ! ei kustu, võtke ühendust
hooldustöökojaga.
Diislikütuse tahkete osakeste filter
% põleb kollaselt.
Süttib mõneks sekundiks pärast
süüte sisselülitamist.
Kui see ei kustu lühikese aja
möödudes või põleb sõidu ajal, tuleb
diislikütuse tahkete osakeste filtrit
puhastada. Jätkata sõitu kuni %
kustumiseni. Versioonist olenevalt
võidakse juhi infokeskuses (DIC)
3 85 kuvada ka hoiatusteade.Võimaluse korral ärge laske mootori
kiirusel langeda alla 2000 p/min.
Märgutuli % süttib, kui diislikütuse
tahkete osakeste filter on täis.
Alustage niipea kui võimalik
puhastusprotsessi, et vältida mootori
kahjustamist.
Diislikütuse tahkete osakeste filter
3 114, peatamis-käivitussüsteem
3 111.
Rehvirõhu jälgimissüsteem Kollane sümbol w põleb või vilgub.
Põleb Rehvirõhu vähenemine. Peatuda
kohe ja kontrollida rehvirõhku.
Rehvi torkeava või oluliselt
tühjenenud rehvi tuvastamisel süttib
märgutuli w koos hoiatussignaali
andmisega ja juhi infokeskuse (DIC)
3 85 multifunktsionaalse versiooni
korral kuvatakse ka vastav teade.

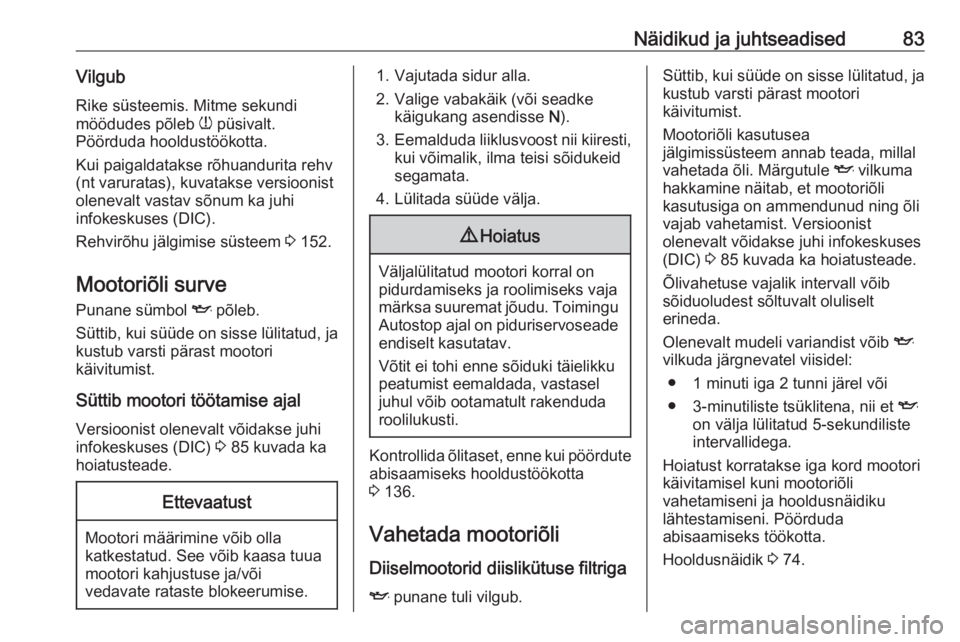

Näidikud ja juhtseadised83VilgubRike süsteemis. Mitme sekundi
möödudes põleb w püsivalt.
Pöörduda hooldustöökotta.
Kui paigaldatakse rõhuandurita rehv (nt varuratas), kuvatakse versioonist
olenevalt vastav sõnum ka juhi
infokeskuses (DIC).
Rehvirõhu jälgimise süsteem 3 152.
Mootoriõli surve Punane sümbol I põleb.
Süttib, kui süüde on sisse lülitatud, ja
kustub varsti pärast mootori
käivitumist.
Süttib mootori töötamise ajal
Versioonist olenevalt võidakse juhi
infokeskuses (DIC) 3 85 kuvada ka
hoiatusteade.Ettevaatust
Mootori määrimine võib olla
katkestatud. See võib kaasa tuua
mootori kahjustuse ja/või
vedavate rataste blokeerumise.
1. Vajutada sidur alla.
2. Valige vabakäik (või seadke käigukang asendisse N).
3. Eemalduda liiklusvoost nii kiiresti,
kui võimalik, ilma teisi sõidukeid
segamata.
4. Lülitada süüde välja.9 Hoiatus
Väljalülitatud mootori korral on
pidurdamiseks ja roolimiseks vaja
märksa suuremat jõudu. Toimingu Autostop ajal on piduriservoseade
endiselt kasutatav.
Võtit ei tohi enne sõiduki täielikku
peatumist eemaldada, vastasel
juhul võib ootamatult rakenduda
roolilukusti.
Kontrollida õlitaset, enne kui pöördute abisaamiseks hooldustöökotta
3 136.
Vahetada mootoriõli
Diiselmootorid diislikütuse filtriga I punane tuli vilgub.
Süttib, kui süüde on sisse lülitatud, ja
kustub varsti pärast mootori
käivitumist.
Mootoriõli kasutusea
jälgimissüsteem annab teada, millal
vahetada õli. Märgutule I vilkuma
hakkamine näitab, et mootoriõli
kasutusiga on ammendunud ning õli vajab vahetamist. Versioonist
olenevalt võidakse juhi infokeskuses
(DIC) 3 85 kuvada ka hoiatusteade.
Õlivahetuse vajalik intervall võib
sõiduoludest sõltuvalt oluliselt
erineda.
Olenevalt mudeli variandist võib I
vilkuda järgnevatel viisidel:
● 1 minuti iga 2 tunni järel või
● 3-minutiliste tsüklitena, nii et I
on välja lülitatud 5-sekundiliste
intervallidega.
Hoiatust korratakse iga kord mootori
käivitamisel kuni mootoriõli
vahetamiseni ja hooldusnäidiku
lähtestamiseni. Pöörduda
abisaamiseks töökotta.
Hooldusnäidik 3 74.

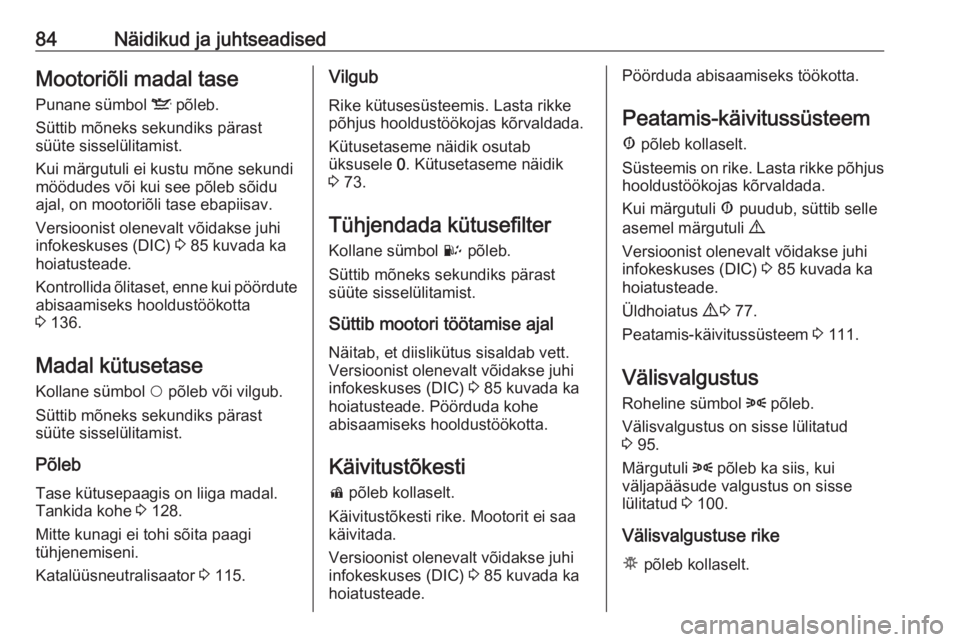

84Näidikud ja juhtseadisedMootoriõli madal tasePunane sümbol S põleb.
Süttib mõneks sekundiks pärast
süüte sisselülitamist.
Kui märgutuli ei kustu mõne sekundi
möödudes või kui see põleb sõidu
ajal, on mootoriõli tase ebapiisav.
Versioonist olenevalt võidakse juhi
infokeskuses (DIC) 3 85 kuvada ka
hoiatusteade.
Kontrollida õlitaset, enne kui pöördute
abisaamiseks hooldustöökotta
3 136.
Madal kütusetase Kollane sümbol $ põleb või vilgub.
Süttib mõneks sekundiks pärast
süüte sisselülitamist.
PõlebTase kütusepaagis on liiga madal.
Tankida kohe 3 128.
Mitte kunagi ei tohi sõita paagi
tühjenemiseni.
Katalüüsneutralisaator 3 115.Vilgub
Rike kütusesüsteemis. Lasta rikke põhjus hooldustöökojas kõrvaldada.
Kütusetaseme näidik osutab
üksusele 0. Kütusetaseme näidik
3 73.
Tühjendada kütusefilter Kollane sümbol U põleb.
Süttib mõneks sekundiks pärast
süüte sisselülitamist.
Süttib mootori töötamise ajal
Näitab, et diislikütus sisaldab vett.
Versioonist olenevalt võidakse juhi
infokeskuses (DIC) 3 85 kuvada ka
hoiatusteade. Pöörduda kohe
abisaamiseks hooldustöökotta.
Käivitustõkesti d põleb kollaselt.
Käivitustõkesti rike. Mootorit ei saa käivitada.
Versioonist olenevalt võidakse juhi
infokeskuses (DIC) 3 85 kuvada ka
hoiatusteade.Pöörduda abisaamiseks töökotta.
Peatamis-käivitussüsteem Æ põleb kollaselt.
Süsteemis on rike. Lasta rikke põhjus hooldustöökojas kõrvaldada.
Kui märgutuli Æ puudub, süttib selle
asemel märgutuli 9.
Versioonist olenevalt võidakse juhi
infokeskuses (DIC) 3 85 kuvada ka
hoiatusteade.
Üldhoiatus 9 3 77.
Peatamis-käivitussüsteem 3 111.
Välisvalgustus Roheline sümbol 8 põleb.
Välisvalgustus on sisse lülitatud
3 95.
Märgutuli 8 põleb ka siis, kui
väljapääsude valgustus on sisse
lülitatud 3 100.
Välisvalgustuse rike
µ põleb kollaselt.

Näidikud ja juhtseadised85Ühe või mitme välisvalgustuse või
seotud kaitsme rike.
Kui märgutuli µ puudub, süttib selle
asemel märgutuli 9.
Versioonist olenevalt võidakse juhi
infokeskuses (DIC) 3 85 kuvada ka
hoiatusteade.
Üldhoiatus 9 3 77.
Lambi vahetamine 3 141.
Kaugtuli Sinine sümbol C põleb.
Põleb, kui kaugtuled on sees, ja
sõidutuledega vilgutamisel 3 95.
Udutuli Roheline sümbol > põleb.
Eesmised udutuled on sisse lülitatud
3 97.
Tagumine udutuli
r põleb kollaselt.
Tagumine udutuli on sisse lülitatud
3 97.Püsikiiruse regulaator
Roheline sümbol m põleb.
Süsteem on sisse lülitatud.
Versioonist olenevalt võidakse teade
kuvada ka juhi infokeskuses (DIC) 3 85.
Püsikiiruse regulaator 3 123.
Uks lahti
Punane sümbol ( põleb.
Süttib ukse, mootoriruumi kaane või
tagaluugi avamisel.
Versioonist olenevalt võidakse juhi
infokeskuses (DIC) 3 85 kuvada ka
hoiatusteade.
Hoiatussignaal kõlab ka siis, kui
sõiduk hakkab liikuma.Infonäidikud

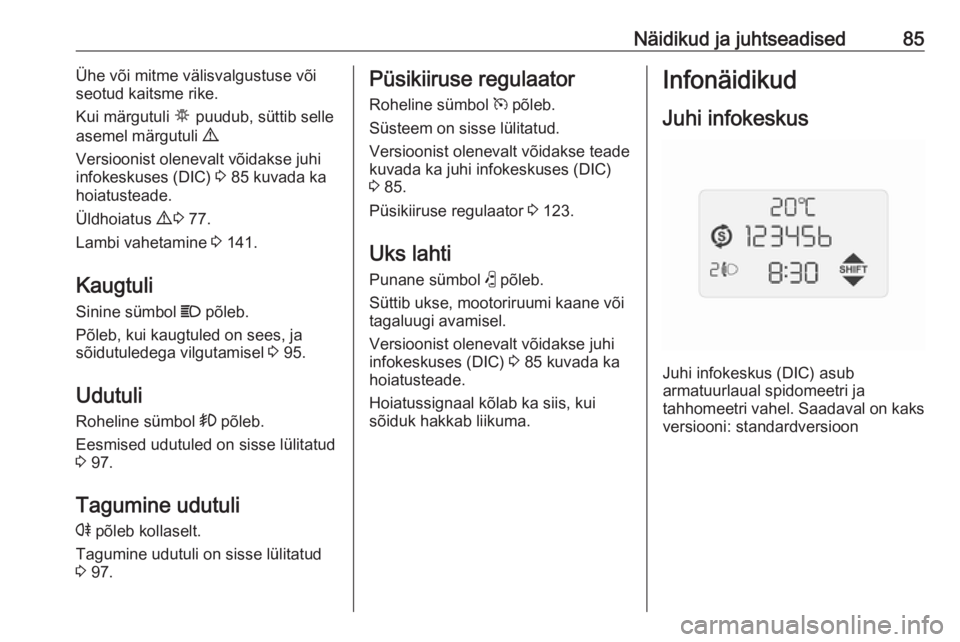

Juhi infokeskus
Juhi infokeskus (DIC) asub
armatuurlaual spidomeetri ja
tahhomeetri vahel. Saadaval on kaks
versiooni: standardversioon

86Näidikud ja juhtseadised

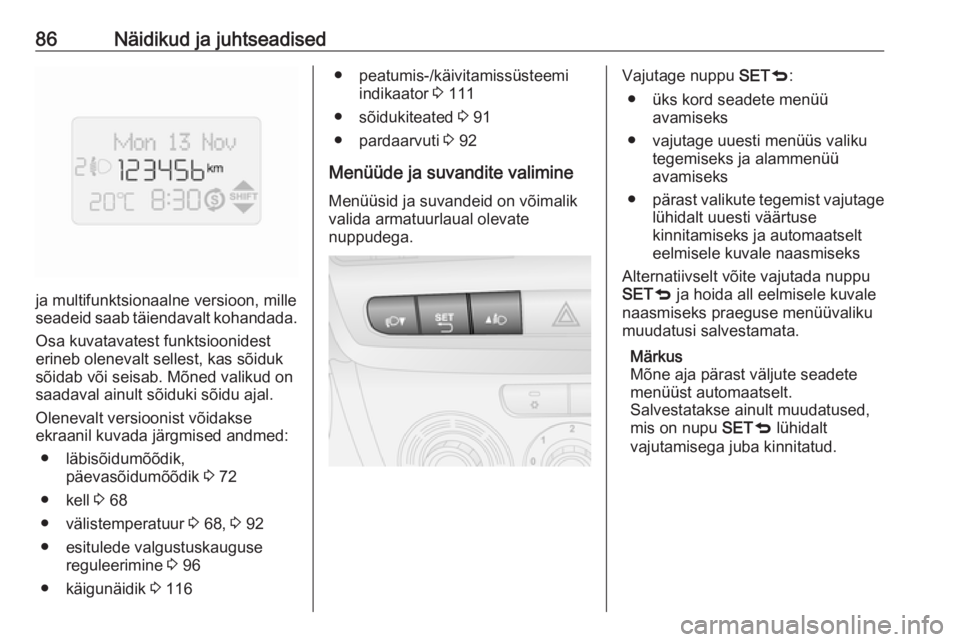

ja multifunktsionaalne versioon, mille
seadeid saab täiendavalt kohandada.
Osa kuvatavatest funktsioonidest
erineb olenevalt sellest, kas sõiduk
sõidab või seisab. Mõned valikud on
saadaval ainult sõiduki sõidu ajal.
Olenevalt versioonist võidakse
ekraanil kuvada järgmised andmed:
● läbisõidumõõdik, päevasõidumõõdik 3 72
● kell 3 68
● välistemperatuur 3 68, 3 92
● esitulede valgustuskauguse reguleerimine 3 96
● käigunäidik 3 116
● peatumis-/käivitamissüsteemi
indikaator 3 111
● sõidukiteated 3 91
● pardaarvuti 3 92
Menüüde ja suvandite valimine
Menüüsid ja suvandeid on võimalik
valida armatuurlaual olevate
nuppudega.Vajutage nuppu SETq:
● üks kord seadete menüü avamiseks
● vajutage uuesti menüüs valiku tegemiseks ja alammenüü
avamiseks
● pärast valikute tegemist vajutage
lühidalt uuesti väärtuse
kinnitamiseks ja automaatselt
eelmisele kuvale naasmiseks
Alternatiivselt võite vajutada nuppu
SET q ja hoida all eelmisele kuvale
naasmiseks praeguse menüüvaliku
muudatusi salvestamata.
Märkus
Mõne aja pärast väljute seadete menüüst automaatselt.
Salvestatakse ainult muudatused,
mis on nupu SETq lühidalt
vajutamisega juba kinnitatud.
