2016 OPEL CASCADA Uputstvo za upotrebu (in Serbian)

Vožnja i rukovanje191Kuka za prikolicu
Opšte informacije Koristiti samo za vaše vozilo
odobrenu opremu za vuču. Montažu opreme za vuču poverite vašem
servisu. Možda će biti potrebno
uraditi izmene na vozilu, koje utiču na
sistem hlađenja, grejanih stakla ili
drugih agregata.
Pomoću funkcije za detekciju
neispravnih sijalica u stop svetlu
prikolice, nije moguće pojedinačno
detektovati neispravne sijalice - npr.
kada je ukupna snaga sijalica 4x5 W,
pomoću ove funkcije neispravne
sijalice se detektuju tek kada
preostane jedna sijalica od 5 W ili
nema preostalih sijalica.
Postavljanjem opreme za vuču se
može pokriti otvor priključka za vuču. U ovom slučaju koristiti kuku prilikom
vuče. Uvek držati kuku za vuču u
vozilu.Karakteristike vožnje i
predlozi za vuču
Pre nego što prikopčate prikolicu,
namazati kuglu kuke za vuču.
Međutim, to nije potrebno ukoliko se koristi stabilizator, koji deluje na glavu vučne kuke, da ublaži krivudanje.
Za prikolice sa malom stabilnošću uvožnji i kamp kućica sa maksimalno
dozvoljenom ukupnom težinom vozila
sa više od 1200 kg, korišćenje
stabilizatora je strogo preporučljivo
kada se vozi iznad 80 km/h.
U slučaju da dođe do "krivudanja"
prikolice, smanjite brzinu vožnje, ne
vršite kontra pokrete upravljačem, niti jače kočite, ako to nije preko
potrebno.
Kod vožnje nizbrdo, voziti u istom
stepenu prenosa kao kod vožnje
uzbrdo i sa istom brzinom.
Podesiti pritisak u pneumaticima na
vrednosti koje su predviđene za
maksimalno opterećenje 3 256.Vuča prikolice
Opterećenje prikolice
Dozvoljene težine prikolice su
najveće dozvoljene vrednosti,
zavisne od težine vozila i snage
motora, te se ne smeju prekoračiti.
Stvarno opterećenje prikolice je
razlika između bruto težine prikolice i
opterećenja tereta na poluzi za vuču
kada je prikolica priključena.
Dozvoljena opterećenja prikolice su
navedena u dokumentaciji vozila. U
principu, važe za uspone maksimalno
do 12%.
Dozvoljena opterećenja pri vuči
prikolice primenjivati samo na
određenim usponima i do 1000 m
nadmorske visine. Smanjuje gustine
vazduha uzrokuje smanjenje snage
motora, a uporedo s tim se smanjuje i sposobnost savladavanja uspona, te zbog toga prilikom savladavanja
uspona treba smanjiti opterećenje osovina za 10% na svakih narednih1000 m nadmorske visine. Prilikom
vožnje na putu sa blagim usponima

192Vožnja i rukovanje(npr. autoput sa usponima ne većim
od 8%) ne treba smanjivati
opterećenje osovina.
Dozvoljeno ukupno opterećenje
osovina se ne sme prekoračiti. Težine su navedene na identifikacionoj
pločici 3 245.
Vertikalno opterećenje kuke za
vuču
Vertikalno opterećenje kuke je sila
koja deluje na kuglu kuke od strane
prikačene prikolice. Ono se može
menjati rasporedom tereta pri utovaru
prikolice
Maksimalno dozvoljeno opterećenje
na kugli kuke (75 kg) je navedeno na identifikacionoj pločici opreme zavuču i u dokumentaciji vozila. Težiti
tome da uvek postignete maksimalno opterećenje na kugli kuke pogotovo
kod teških prikolica Vertikalno
opterećenje na kugli poluge kuke
nikada ne sme pasti ispod 25 kg.Opterećenje zadnje osovine
Posle prikopčavanja prikolice,
dozvoljeno opterećenje zadnje
osovine (videti identifikacionu pločicu ili dokumenta vozila) kompletno
utovarenog vozila, se može
prekoračiti za 100 kg, a ukupna
dozvoljena težina vozila za 100 kg.
Ukoliko je prekoračeno dozvoljeno
opterećenje zadnje osovine, ne
prekoračiti maksimalnu brzinu od 100 km/h.
Oprema za vučuPažnja
Prilikom vožnje bez prikolice,
demontirati polugu kuke za vuču.
Lagerovanje poluge kuke
Poluga kuke je smeštena u torbi i
mora biti učvršćena u prtljažnom
prostoru.
Vozilo sa rezervnim točkom
Torba sa polugom kuke se nalazi
blizu rezervnog točka ispod pokrivača
prtljažnog prostora.
Usmeriti traku za pričvršćivanje kroz
naplatak i oko točka, obmotati je oko
poluge kuke i pritegnuti traku radi
učvršćivanja torbe.

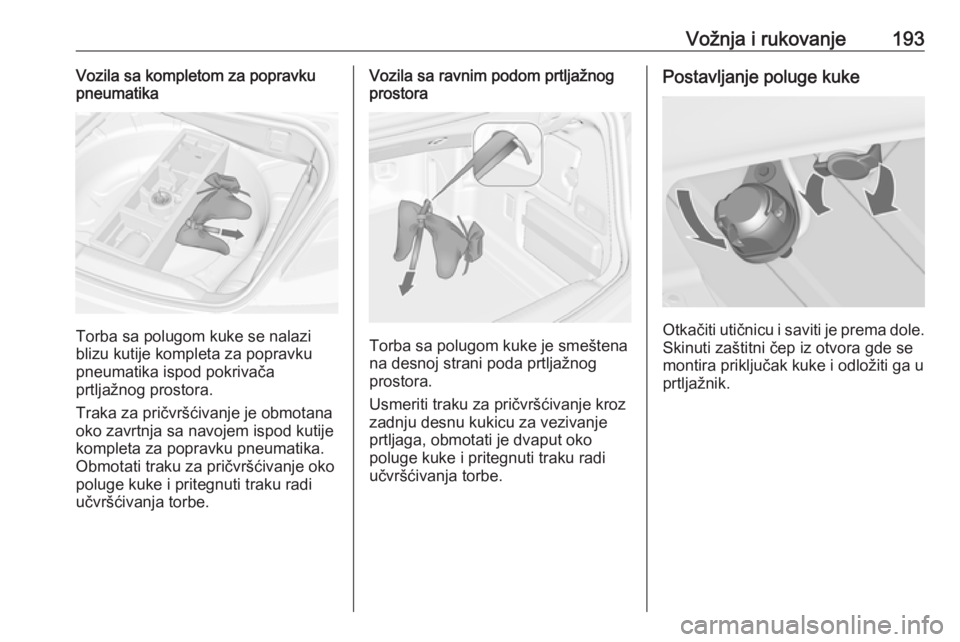

Vožnja i rukovanje193Vozila sa kompletom za popravku
pneumatika
Torba sa polugom kuke se nalazi
blizu kutije kompleta za popravku
pneumatika ispod pokrivača
prtljažnog prostora.
Traka za pričvršćivanje je obmotana
oko zavrtnja sa navojem ispod kutije
kompleta za popravku pneumatika.
Obmotati traku za pričvršćivanje oko poluge kuke i pritegnuti traku radi
učvršćivanja torbe.
Vozila sa ravnim podom prtljažnog
prostora
Torba sa polugom kuke je smeštena
na desnoj strani poda prtljažnog
prostora.
Usmeriti traku za pričvršćivanje kroz zadnju desnu kukicu za vezivanje
prtljaga, obmotati je dvaput oko
poluge kuke i pritegnuti traku radi
učvršćivanja torbe.
Postavljanje poluge kuke
Otkačiti utičnicu i saviti je prema dole.
Skinuti zaštitni čep iz otvora gde se
montira priključak kuke i odložiti ga u
prtljažnik.

194Vožnja i rukovanjeKontrolisati nategnutost osigurača
poluge kuke
● Crvena oznaka na okretnom
točkiću treba da bude okrenuta
prema zelenoj oznaci na poluzi
kuke.
● Razmak između okretnog točkića
i poluge kuke treba da bude oko
6 mm.
● Ključ mora biti u položaju c.
U suprotnom, poluga kuke pre
postavljanja mora se nategnuti:
● Otključati polugu kuke okretanjem ključa u položaj c.
● Izvući okretni točkić i okrenuti u
smeru kretanja kazaljke na satukoliko je god moguće.
Postavljanje poluge kuke za vuču
Postaviti prednapregnutu polugu
kuke u montažni otvor i odlučnim
pritiskom pogurati prema gore, dok se zvučno ne zakači u svom položaju.
Okretna ručica se vraća prema poluzi
kuke u svoj osnovni položaj mirovanja bez zazora.9 Upozorenje
Ne dodirivati okretni točkić za
vreme postavljanja poluge kuke.
Zaključati polugu kuke okretanjem
ključa u položaj e. Izvaditi ključ i
zatvoriti zaštitni poklopac.

Vožnja i rukovanje195Ušica za sajlu nužne kočnice prikolice
Zakačiti sajlu protiv otcepljenja
prikolice za ušicu.
Proveriti da li je poluga kuke dobro
postavljena
● Zelena oznaka na okretnom točkiću treba da bude okrenutaprema zelenoj oznaci na poluzi
kuke.
● Ne sme biti zazora između okretne ručke i priključne poluge
kuke.
● Priključna poluga kuke mora čvrsto da se zakači u otvoru.
● Priključna poluga kuke mora se zaključati i ključ izvaditi.9Upozorenje
Vuča prikolice je dozvoljena samo
ako je poluga kuke pravilno
postavljena. Ako poluga kuke
nemože pravilno da se postavi,
potražiti pomoć servisa.
Demontaža poluge kuke
Otvoriti zaštitni poklopac i okrenuti
ključ u položaj c za otključavanje
poluge kuke.
Izvući okretni točkić i okrenuti u smeru
kretanja kazaljke na satu koliko je god
moguće. Priključnu polugu kuke
izvući prema dole.
Postaviti zaštitni čep u otvor. Saviti
pokrivač.
Lagerovati i učvrstiti polugu kuke
kako je navedeno.

196Nega vozilaNega vozilaOpšte informacije.......................197
Oprema i modifikacija vozila ....197
Skladištenje vozila ...................197
Rukovanje vozilom na kraju radnog veka ........................... 198
Provere vozila ............................ 198
Izvođenje radova .....................198
Poklopac motornog prostora ...198
Motorno ulje ............................. 199
Rashladna tečnost motora ......200
Tečnost za pranje ....................201
Kočnice .................................... 201
Kočiona tečnost .......................202
Akumulator vozila ....................202
Odzračivanje sistema dizel goriva ...................................... 204
Zamena metlice brisača ..........204
Zamena sijalice .......................... 204
Halogena prednja svetla ..........205
Adaptivno prednje osvetljavanje ........................... 206
Svetla za maglu .......................207
Prednji pokazivači pravca ........208
Zadnja svetla ........................... 209
Bočni pokazivači pravca ..........210Svetlo registarske tablice ........211
Osvetljavanje kabine ...............212
Osvetljenje instrument table ....212
Električni sistem .........................212
Osigurači ................................. 212
Kutija sa osiguračima u motornom prostoru .................213
Kutija sa osiguračima na instrument tabli .......................215
Kutija sa osiguračima u prtljažniku ............................... 216
Alati vozila .................................. 218
Alati ......................................... 218
Točkovi i pneumatici ..................219
Zimski pneumatici ....................219
Označavanje pneumatika ........219
Sistem nadzora pritiska u pneumaticima ......................... 219
Pritisak u pneumaticima ..........223
Dubina profila .......................... 224
Menjanje veličine pneumatika i točkova ................................... 225
Poklopci točkova (ratkapne) ....225
Lanci za sneg .......................... 225
Komplet za popravku
pneumatika ............................. 226
Zamena točkova ......................229
Rezervni točak ......................... 232
Startovanje pomoću kablova .....235Vuča ........................................... 236
Vuča vozila .............................. 236
Vuča drugog vozila ..................237
Nega spoljašnjosti .....................238
Spoljašnja nega .......................238
Unutrašnja nega ......................240

Nega vozila197Opšte informacije
Oprema i modifikacija vozila
Preporučujemo da koristite originalne delove i opremu, i fabrički odobrene
delove specifične za vaš tip vozila.
Nemožemo oceniti ili garantovati za
druge proizvode - čak iako imaju
kontrolno ili slično odobrenje.
Ne raditi nikakva prepravljanja na
električnom sistemu, npr. menjanje
električnih kontrolnih jedinica (čip
tjuning).Pažnja
Prilikom transporta vozila vozom ili vozilom za izvlačenje, mogu da se oštete zavesice na blatobranima.
Skladištenje vozila
Parkiranje na duži period
Ako se vozilo parkira na nekoliko
meseci:
● Oprati vozilo. Voskom zaštititi obojene delove vozila.
Spoljašnja nega 3 238.
● Proveriti zaštitu voskom motornog prostora i podvozja.
● Očistiti i zaštititi gumene zaptivače.
● Potpuno napunite rezervoar za gorivom.
● Zameniti motorno ulje.
● Isprazniti rezervoar tečnosti za pranje.
● Proveriti zaštitu rashladne tečnosti od smrzavanja i
antikorozivne zaštite.
● Podesiti pritisak u pneumaticima na vrednosti koje su predviđene
za maksimalno opterećenje.
● Vozilo parkirati na suvom, dobro provetravanom mestu. Uključiti
prvi stepen prenosa ili hodunazad, ili staviti ručicu u P
položaj. Sprečiti vozilo da se otkotrlja.
● Ne aktivirati ručnu kočnicu.
● Otvoriti poklopac motornog prostora, zatvoriti sva vrata i
zaključati vozilo.
● Zatvoriti meki krov.
● Prekriti meki krov da bi se smanjio uticaj spoljašne sredine.
● Otkopčati negativnu klemu sa akumulatora vozila. Biti na
oprezu da nikakvi sistemi nisu u
funkciji, npr. alarmni sistem
zaštite od krađe.
Ponovno stavljanje u rad
Kada se vozilo vraća u saobraćaj: ● Priključiti negativnu klemu na akumulator vozila. Aktivirati
elektroniku električnih prozora.
● Proveriti pritisak pneumatika.
● Napuniti rezervoar tečnosti za pranje.
● Proveriti nivo motornog ulja.

198Nega vozila● Proveriti nivo rashladne tečnosti.
● Postaviti registarsku tablicu ako je potrebno.
Rukovanje vozilom na kraju radnog veka
Informacije o centrima za rukovanje
vozilima na kraju veka trajanja i
ponovnoj upotrebi vozila na kraju
veka trajanja dostupne su na našoj
internet stranici, tamo gde se to
zahteva zakonom. Poveriti ovaj
posao samo ovlašćenom centru za reciklažu.Provere vozila
Izvođenje radova9 Upozorenje
Provere u motornom prostoru
izvoditi samo ako je kontakt
isključen.
Ventilator može iznenada da
proradi čak i kada je kontakt
isključen.
9 Opasnost
Sistem paljenja i Ksenon prednja
svetla koriste izuzetno visok
napon. Ne dodirivati.
Poklopac motornog
prostora
Otvaranje
Povući ručicu za odbravljivanje i vratiti
je u prvobitan položaj.
