2016 OPEL CASCADA Ohjekirja (in Finnish)

Mittarit ja käyttölaitteet87Moottoriöljyn jäljellä oleva käyttöikä
näkyy prosentteina kuljettajan tieto‐
keskuksessa.
Nollaus
Paina suuntavilkkuvivussa SET/CLR
usean sekunnin ajan nollausta var‐
ten. Moottoriöljyn jäljellä oleva käyt‐
töaika -sivun tulee olla aktiivinen.
Kytke sytytysvirta, mutta älä käyn‐ nistä moottoria.
Järjestelmä on nollattava aina moot‐
toriöljyn vaihdon yhteydessä, jotta se
toimii oikein. Käänny korjaamon puo‐ leen.
Seuraava huoltoKun järjestelmä on laskenut mootto‐riöljyn käyttöiän lyhentyneen, kuljet‐
tajan tietokeskuksessa näkyy varoi‐
tusviesti. Vaihdata moottoriöljy ja
suodatin korjaamolla viikon sisällä tai
enintään 500 km:n jälkeen (sen mu‐
kaan kumpi ensin täyttyy).
Kuljettajan tietokeskus 3 95.
Huoltotiedot 3 232.Merkkivalot
Kuvattuja merkkivaloja ei ole kaikissa autoissa. Kuvaus koskee kaikkia mit‐
taristoversioita. Merkkivalojen sijainti
saattaa vaihdella laitteiston mukaan.
Kun sytytysvirta on kytketty, useim‐
mat merkkivalot palavat hetken ajan
toimintatestinä.
Merkkivalojen värit merkitsevät seu‐
raavaa:Punainen:Vaara, tärkeä muistutusKeltainen:Varoitus, ohje, häiriöVihreä:Päällekytkennän vahvis‐
tusSininen:Päällekytkennän vahvis‐ tusValkoinen:Päällekytkennän vahvis‐ tus

88Mittarit ja käyttölaitteetMittariston merkkivalot

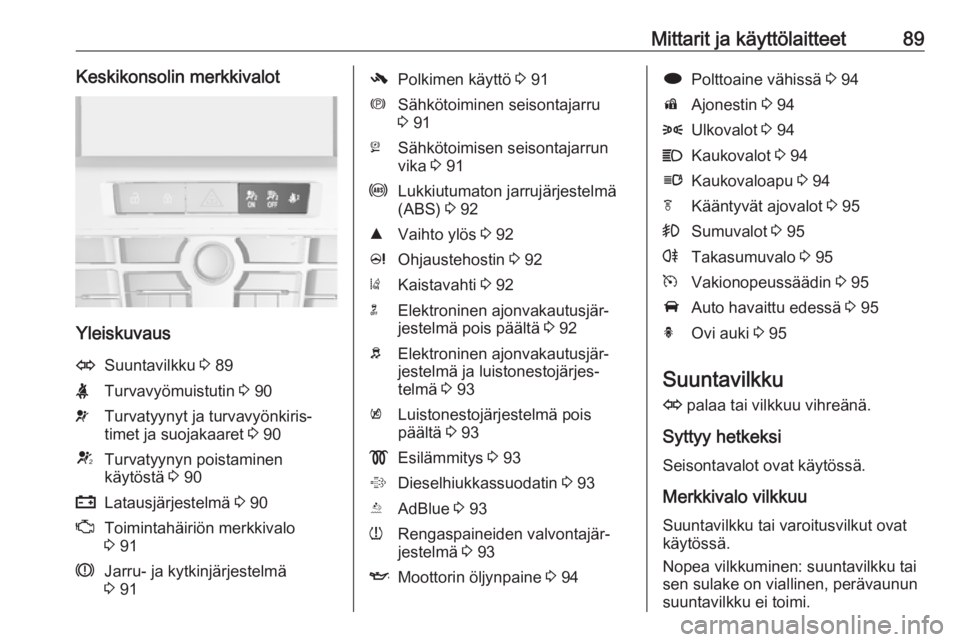

Mittarit ja käyttölaitteet89Keskikonsolin merkkivalot
Yleiskuvaus
OSuuntavilkku 3 89XTurvavyömuistutin 3 90vTurvatyynyt ja turvavyönkiris‐
timet ja suojakaaret 3 90VTurvatyynyn poistaminen
käytöstä 3 90pLatausjärjestelmä 3 90ZToimintahäiriön merkkivalo
3 91RJarru- ja kytkinjärjestelmä
3 91-Polkimen käyttö 3 91mSähkötoiminen seisontajarru
3 91jSähkötoimisen seisontajarrun
vika 3 91uLukkiutumaton jarrujärjestelmä
(ABS) 3 92RVaihto ylös 3 92cOhjaustehostin 3 92)Kaistavahti 3 92nElektroninen ajonvakautusjär‐
jestelmä pois päältä 3 92bElektroninen ajonvakautusjär‐
jestelmä ja luistonestojärjes‐
telmä 3 93kLuistonestojärjestelmä pois
päältä 3 93!Esilämmitys 3 93%Dieselhiukkassuodatin 3 93YAdBlue 3 93wRengaspaineiden valvontajär‐
jestelmä 3 93IMoottorin öljynpaine 3 94iPolttoaine vähissä 3 94dAjonestin 3 948Ulkovalot 3 94CKaukovalot 3 94lKaukovaloapu 3 94fKääntyvät ajovalot 3 95>Sumuvalot 3 95rTakasumuvalo 3 95mVakionopeussäädin 3 95AAuto havaittu edessä 3 95hOvi auki 3 95
Suuntavilkku
O palaa tai vilkkuu vihreänä.
Syttyy hetkeksi
Seisontavalot ovat käytössä.
Merkkivalo vilkkuu Suuntavilkku tai varoitusvilkut ovat
käytössä.
Nopea vilkkuminen: suuntavilkku tai
sen sulake on viallinen, perävaunun
suuntavilkku ei toimi.

90Mittarit ja käyttölaitteetLampun vaihto 3 196, sulakkeet
3 204.
Suuntavalot 3 121.
Turvavyömuistutin Etuistuinten turvavyömuistutus
Kuljettajan istuimen symboli X palaa
tai vilkkuu punaisena.
Etumatkustajan istuimen symboli k
palaa tai vilkkuu punaisena, kun istuin on käytössä.
Palaa
Sytytysvirran kytkemisen jälkeen
kunnes turvavyö on kiinnitetty.
Merkkivalo vilkkuu
Moottorin käynnistämisen jälkeen
enintään 100 sekunnin ajan, ennen
kuin turvavyö on kiinnitetty.
Turvatyynyt,
turvavyönkiristimet ja pyö‐
rähdyssuojakaaret
v palaa punaisena.Kytkettäessä sytytysvirta merkkivalo
palaa n. 4 sekuntia. Jos se ei syty, ei
sammu 4 sekunnin jälkeen tai syttyy
ajon aikana, turvatyynyjärjestel‐
mässä, turvavöiden kiristimessä tai
laukeavissa pyörähdyssuojakaarissa
on vika. Turvatyynyt, turvavöiden esi‐ kiristimet tai pyörähdyssuojakaaret
eivät ehkä laukea onnettomuudessa.
Turvavyönkiristimien, turvatyynyjen
tai pyörähdyssuojakaarien laukeami‐
nen osoitetaan jatkuvasti palavalla
merkillä v.9 Varoitus
Korjauta häiriön syy viipymättä
korjaamolla.
Turvatyynyjärjestelmä, turvavyönki‐
ristimet 3 57, 3 54.
Pyörähdyssuojajärjestelmä 3 44.
Turvatyynyn poistaminen käytöstä
V palaa keltaisena.
Palaa sytytysvirran kytkemisen jäl‐
keen noin 60 sekunnin ajan. Etumat‐
kustajan turvatyyny on aktivoituna.
* palaa keltaisena.
Etumatkustajan turvatyyny on pois‐
kytketty 3 62.9 Vaara
Lapsen kuolemaan johtavan hen‐
kilövahingon vaara, jos lasten tur‐
valaitetta käytetään etuistuimella etumatkustajan turvatyynyn ol‐
lessa aktivoituna.
Aikuisen kuolemaan johtavan
henkilövahingon vaara istuttaessa etuistuimella etumatkustajan tur‐
vatyynyn ollessa poiskytkettynä.
Latausjärjestelmä
p palaa punaisena.
Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.

Mittarit ja käyttölaitteet91Palaa moottorin käydessäPysäytä, sammuta moottori. Auton
akku ei lataudu. Moottorin jäähdytys
saattaa olla keskeytynyt. Jarrutehos‐
tin voi lakata vaikuttamasta. Käänny
korjaamon puoleen.
Toimintavian merkkivalo
Z palaa tai vilkkuu keltaisena.
Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
Palaa moottorin käydessä Häiriö päästöjenhallinnan järjestel‐
mässä. Sallitut päästöarvot voivat ylit‐
tyä. Käänny välittömästi korjaamon
puoleen.
Vilkkuu moottorin käydessä Häiriö, joka voi johtaa katalysaattorin
vaurioitumiseen. Vähennä kaasua,
kunnes vilkkuminen lakkaa. Käänny
välittömästi korjaamon puoleen.
Jarru- ja kytkinjärjestelmä R palaa punaisena.Jarru- ja kytkinnesteen taso on liian
alhainen 3 193.9 Varoitus
Pysäytä. Keskeytä matkanteko
välittömästi. Käänny korjaamon
puoleen.
Se palaa sytytysvirran kytkemisen jäl‐
keen, kun käsikäyttöinen seisonta‐
jarru on kytketty 3 152.
Polkimen käyttö
- palaa tai vilkkuu keltaisena.
Palaa
Jarrupoljinta on painettava sähkötoi‐ misen seisontajarrun vapauttami‐
seksi 3 152.
Kytkinpoljinta tulee painaa moottorin
käynnistämiseksi Autostop-tilassa.
Stop-start-järjestelmä 3 139.
Merkkivalo vilkkuu
Kytkinpoljinta tulee painaa moottorin
käynnistystä varten 3 17, 3 138.
Joissakin versioissa polkimen käyttöä
koskeva viesti näkyy kuljettajan tieto‐
keskuksessa 3 102.
Sähkötoiminen
seisontajarru
m palaa tai vilkkuu punaisena.
Palaa Sähkötoiminen seisontajarru on kyt‐
ketty 3 152.
Merkkivalo vilkkuu Sähkötoimista seisontajarrua ei ole
kytketty tai vapautettu täysin. Kytke
sytytysvirta, paina jarrupoljin pohjaan
ja yritä nollata järjestelmä ensin va‐ pauttamalla ja sitten kytkemällä säh‐
kötoiminen seisontajarru. Jos m vilk‐
kuu edelleen, älä jatka matkaa, vaan
käänny korjaamon puoleen.
Sähkötoimisen
seisontajarrun vika
j palaa tai vilkkuu keltaisena.

92Mittarit ja käyttölaitteetPalaaSähkötoimisen seisontajarrun toimin‐ takyky on huonontunut 3 152.
Merkkivalo vilkkuu Sähkötoiminen seisontajarru on huol‐totilassa. Pysäytä auto, kytke sähkö‐
toiminen seisontajarru ja vapauta se
sitten nollataksesi.9 Varoitus
Korjauta häiriön syy viipymättä
korjaamolla.
Lukkiutumaton
jarrujärjestelmä (ABS)
u palaa keltaisena.
Palaa sytytysvirran kytkemisen jäl‐
keen muutamia sekunteja. Järjes‐
telmä on toimintavalmiudessa, kun
merkkivalo sammuu.
Jos merkkivalo ei sammu muutaman
sekunnin kuluttua tai jos se syttyy
ajon aikana, ABS-järjestelmässä on
häiriö. Jarrujärjestelmä toimii edel‐
leen, mutta lukkiutumisenesto ei
toimi.
Lukkiutumaton jarrujärjestelmä
3 151.
Vaihto ylös R seuraavaksi suuremman vaihteen
numeron kanssa näkyy tai ilmoitus
näkyy kokonaisena ponnahdussi‐
vuna kuljettajan tietokeskuksessa,
kun ylösvaihtoa suositellaan polttoai‐
neen säästämiseksi.
EcoFlex-ajoavustaja 3 95.
Ohjaustehostin c palaa keltaisena.
Syttyy, kun ohjaustehostusta on
vähennetty
Ohjaustehostusta vähennetään jär‐jestelmän ylikuumenemisen vuoksi.
Merkkivalo sammuu, kun järjestelmä
on jäähtynyt.
Stop-start-järjestelmä 3 139.Syttyy, kun ohjaustehostus on
poistettu käytöstä
Ohjaustehostusjärjestelmän vika.
Käänny korjaamon puoleen.
Kaistavahti) palaa vihreänä tai vilkkuu keltai‐
sena.
Palaa vihreänä Järjestelmä on käytössä ja toiminta‐valmis.
Vilkkuu keltaisena Järjestelmä havaitsee tahattoman
kaistanvaihdon.
Elektroninen
ajonvakautusjärjestelmä pois päältä
n palaa keltaisena.
Järjestelmä on pois toiminnasta.

Mittarit ja käyttölaitteet93Elektroninen ajonvakautus‐järjestelmä ja
luistonestojärjestelmä
b palaa tai vilkkuu keltaisena.
Merkkivalo vilkkuu Järjestelmä on aktiivisesti toimin‐
nassa. Moottorin teho voi heikentyä ja
auto voi hieman jarruttaa automaatti‐
sesti.
PalaaJärjestelmässä on vika. Kuljettajan
tietokeskukseen tulee varoitusviesti.
Ajoa voidaan jatkaa. Järjestelmä ei
toimi. Ajovakavuus voi kuitenkin huo‐
nontua ajotien laadusta riippuen.
Korjauta vian syy korjaamolla.
Elektroninen ajovakauden hallintajär‐
jestelmä (ESC) 3 155, luistonesto‐
järjestelmä (TC) 3 154.
Luistonestojärjestelmä pois päältä
k palaa keltaisena.
Järjestelmä on pois toiminnasta.Hehkutus
! palaa keltaisena.
Hehkutus on toiminnassa. Se kytkey‐ tyy päälle ainoastaan matalissa läm‐
pötiloissa.
Dieselhiukkassuodatin
% palaa tai vilkkuu keltaisena.
Dieselhiukkassuodatin on puhdistet‐
tava.
Jatka ajamista kunnes % sammuu.
Mikäli mahdollista, älä anna moottorin käyntinopeuden laskea alle
2000 r/min.
Palaa Dieselhiukkassuodatin on täynnä.
Käynnistä puhdistusmenettely ensi ti‐ lassa.
Merkkivalo vilkkuu Suodattimen suurin täyttöaste on
saavutettu. Käynnistä puhdistusme‐
nettely välittömästi moottorin vaurioi‐
tumisen estämiseksi.
Dieselhiukkassuodatin 3 143, Stop-
start-järjestelmä 3 139.AdBlue
Y vilkkuu keltaisena.
AdBlue-neste on vähissä. Lisää
AdBlue-nestettä mahdollisimman pian moottorin käynnistyksen estämi‐ sen välttämiseksi.
AdBlue 3 144.
Rengaspaineiden valvontajärjestelmä
w palaa tai vilkkuu keltaisena.
Palaa Rengaspaineiden aleneminen. Py‐sähdy heti ja tarkasta rengaspaineet.
Merkkivalo vilkkuu Häiriö järjestelmässä tai on asennettu
pyörä, jossa ei ole paineanturia
(esim. varapyörä). Merkkivalo palaa
jatkuvasti 60 - 90 sekunnin kuluttua.
Käänny korjaamon puoleen.
Rengaspaineiden valvontajärjes‐
telmä 3 211.

94Mittarit ja käyttölaitteetMoottorin öljynpaine
I palaa punaisena.
Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
Palaa moottorin käydessäHuomio
Moottorin voitelu saattaa olla kes‐
keytynyt. Moottori voi vaurioitua ja
leikata kiinni, jolloin vetävät pyörät
lukkiutuvat.
1. Paina kytkinpoljin pohjaan.
2. Kytke vaihteisto vapaalle, aseta valintavipu asentoon N.
3. Aja mahdollisimman nopeasti pois liikennevirrasta häiritsemättä
muuta liikennettä.
4. Katkaise sytytysvirta.
9 Varoitus
Jarruttaminen ja ohjaaminen vaa‐
tivat huomattavasti enemmän voi‐
maa moottorin ollessa sammutet‐
tuna. Autostop-toiminnon aikana
jarrutehostin toimii normaalisti.
Älä poista avainta ennen kuin auto
on paikallaan, muuten ohjaus‐
lukko voi lukkiutua odottamatto‐
masti.
Tarkista öljymäärä, ennen kuin kään‐
nyt korjaamon puoleen 3 191.
Polttoaine vähissä
i palaa tai vilkkuu keltaisena.
Palaa Polttoainesäiliössä on liian vähänpolttoainetta.
Merkkivalo vilkkuuPolttoainevarat on käytetty. Tankkaa
välittömästi. Älä aja säiliötä tyhjäksi.
Katalysaattori 3 144.
Ilman poisto dieselpolttoainejärjestel‐
mästä 3 195.
Ajonestin
d vilkkuu keltaisena.
Vika ajonestojärjestelmässä. Mootto‐
ria ei voida käynnistää.
Ulkovalot
8 palaa vihreänä.
Ulkovalot ovat päällä 3 113.
Kaukovalot
C palaa sinisenä.
Syttyy kaukovalojen ollessa päällä,
kaukovalovilkun käytön yhteydessä
3 115 tai kun kaukovalot ja kaukova‐
loapu tai älykäs ajovalojen korkeuden
säätötoiminto ovat käytössä 3 117.
Kaukovaloapu
l palaa vihreänä.
Kaukovaloapu tai älykäs ajovalojen
kantaman säätötoiminto on aktivoi‐
tuna 3 115, 3 117.
