2016 OPEL ASTRA K Instruktionsbok

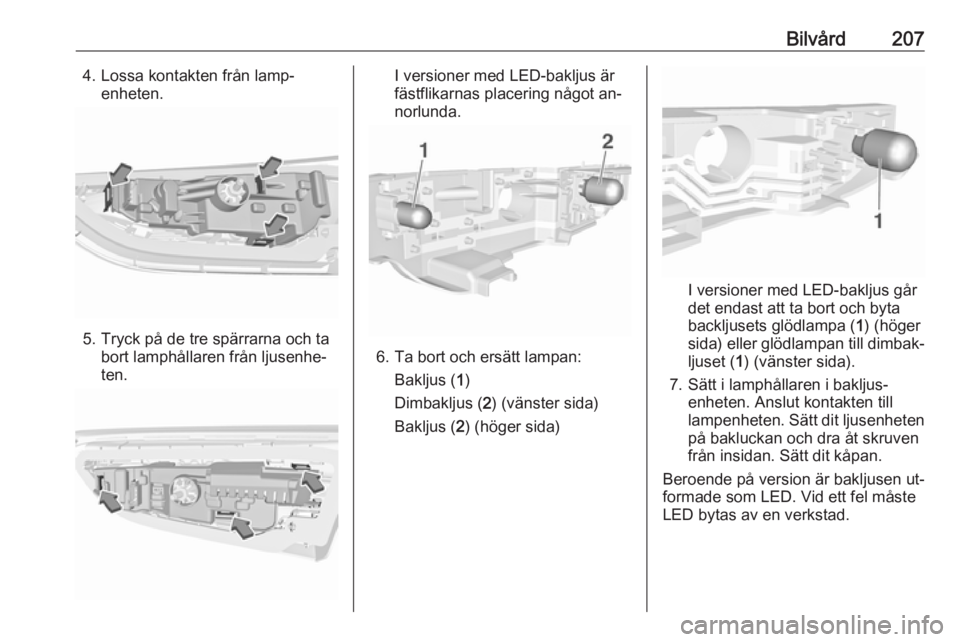

Bilvård2074. Lossa kontakten från lamp‐enheten.
5. Tryck på de tre spärrarna och ta bort lamphållaren från ljusenhe‐
ten.
I versioner med LED-bakljus är
fästflikarnas placering något an‐
norlunda.
6. Ta bort och ersätt lampan:
Bakljus ( 1)
Dimbakljus ( 2) (vänster sida)
Bakljus ( 2) (höger sida)
I versioner med LED-bakljus går
det endast att ta bort och byta
backljusets glödlampa ( 1) (höger
sida) eller glödlampan till dimbak‐ ljuset ( 1) (vänster sida).
7. Sätt i lamphållaren i bakljus‐ enheten. Anslut kontakten till
lampenheten. Sätt dit ljusenheten
på bakluckan och dra åt skruven
från insidan. Sätt dit kåpan.
Beroende på version är bakljusen ut‐
formade som LED. Vid ett fel måste
LED bytas av en verkstad.

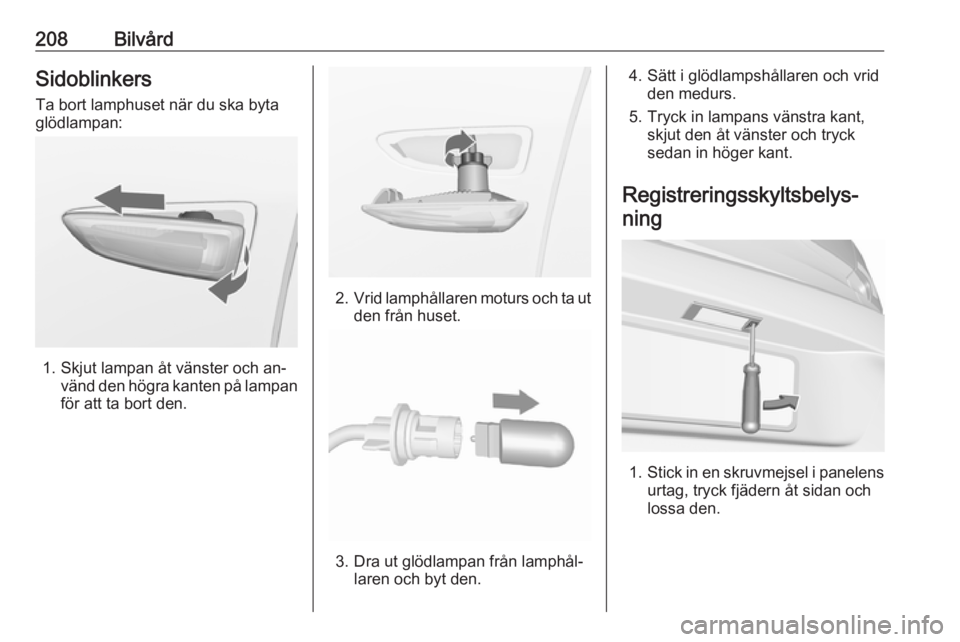

208BilvårdSidoblinkers
Ta bort lamphuset när du ska byta
glödlampan:
1. Skjut lampan åt vänster och an‐ vänd den högra kanten på lampan
för att ta bort den.
2. Vrid lamphållaren moturs och ta ut
den från huset.
3. Dra ut glödlampan från lamphål‐ laren och byt den.
4. Sätt i glödlampshållaren och vrid den medurs.
5. Tryck in lampans vänstra kant, skjut den åt vänster och tryck
sedan in höger kant.
Registreringsskyltsbelys‐ ning
1. Stick in en skruvmejsel i panelens
urtag, tryck fjädern åt sidan och
lossa den.

Bilvård209
2. Ta ut lampan nedåt, dra inte i ka‐beln.
3. Ta bort lamphållaren från lamphu‐
set genom att vrida moturs.
4. Dra ut glödlampan från lamphål‐ laren och byt den.
5. Sätt in lamphållaren i lamphuset och vrid medurs.
6. Sätt in lampan i stötfångaren tills den snäpps fast.
Kupébelysning
Kupébelysning och läslampor Låt en verkstad byta lamporna.
Lastrumsbelysning Låt en verkstad byta lamporna.
Instrumentpanelbelysning
Låt en verkstad byta lamporna.Elsystem
Säkringar Utför bytet enligt texten på den de‐
fekta säkringen.
Det finns tre säkringshållare i bilen: ● motorrum
● instrumentpanel
● lastrum
Innan en säkring byts ut, koppla från
strömkretsen med resp. strömställare resp. koppla från tändningen.
En defekt säkring känns igen på att smälttråden har gått av. Byt inte säk‐
ringen förrän orsaken till felet har åt‐
gärdats.
Vissa funktioner kan vara säkrade
genom flera säkringar.
Säkringar kan också vara insatta utan att funktionen finns.

210Bilvård

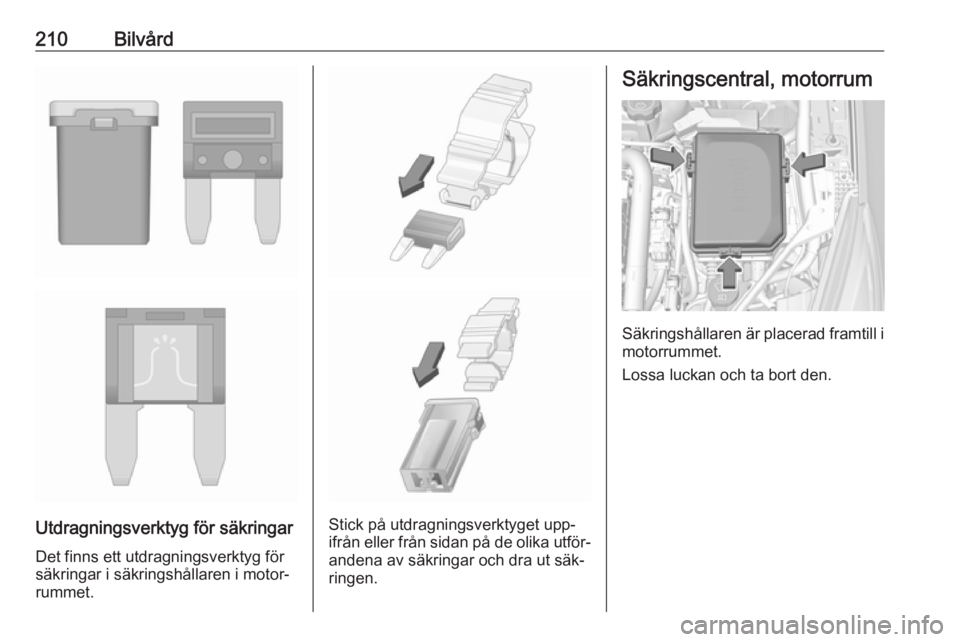

Utdragningsverktyg för säkringarDet finns ett utdragningsverktyg för
säkringar i säkringshållaren i motor‐
rummet.Stick på utdragningsverktyget upp‐
ifrån eller från sidan på de olika utför‐
andena av säkringar och dra ut säk‐
ringen.
Säkringscentral, motorrum
Säkringshållaren är placerad framtill i motorrummet.
Lossa luckan och ta bort den.

Bilvård211NrStrömkrets1Startmotor2Startmotor3Avgassensor4Motorstyrenhet5Motorfunktioner6Växellådsstyrenhet7–8Motorstyrenhet9Klimatiseringsautomatik10–11Bakluckans låssystem12Ländryggsmassage i sätet13Efterförångningspump14–15Avgassensor16Bränsleinsprutning17BränsleinsprutningNrStrömkrets18–19–20–21–22ABS23Spolarsystem för vindrutan och
bakrutan24–25Dieselbränsleuppvärmning26Växellådsstyrenhet27Elektrisk baklucksmodul28–29Bakruteuppvärmning30–31–32DC-transformator/LED-display/
elektrisk värmare/klimat‐
reglering/glödstiftsstyrenhet/
bränslepump

212BilvårdNrStrömkrets33–34Signalhorn35Eluttag lastutrymme36Höger helljus (halogen)/höger
halvljus (LED)37Vänster helljus (halogen)38LED-strålkastare/automatisk
räckviddsinställning för strålkas‐
tare39Dimljus fram40OnStar41Vatten i bränslesensorn/vatten‐
pump42Manuell strålkastarinställning43Bränslepump44Backkamera/invändig back‐ spegel/släpmodul/strömbrytare45Vänster LED-strålkastare/auto‐
matisk räckviddsinställning för
vänster strålkastareNrStrömkrets46Instrumentgrupp47Rattlås48Bakre torkare49Uppvärmd spegel50Höger LED-strålkastare/auto‐
matisk räckviddsinställning för
höger strålkastare51Vänster halvljus (LED)52Motorstyrenhet/växellådsstyr‐
enhet53–54Vindrutetorkare55–56–57–
När de trasiga säkringarna har bytts
stänger du säkringshållarens lock och trycker fast det i låst läge.
Om säkringshållarens lock inte är ord‐
entligt stängt kan funktionsfel inträffa.
Säkringscentral,
instrumentpanel
Säkringshållaren är placerad bakom
en lucka.
Lossa locket och ta bort det.
Bilar med strömbrytare:
Om säkringslocket har en strömbry‐ tare måste den tas bort med hjälp aven adapter och en skruvmejsel. Ad‐
aptern finns i handskfacket 3 65.
Skruvmejseln är placerad i lastrum‐
met 3 216.

Bilvård213
Fäst adaptern på strömbrytaren.
Tryck skruvmejseln genom fördjup‐
ningen i adaptern. Ta bort locket
genom att dra skruvmejseln.
NrStrömkrets1–2Klimatreglering, fläkt3Elmanövrerad stol, förarsidan4Cigarettändare/eluttag fram5–6Elektrisk fönsterhiss fram7ABS8Rattvärme9Karosstyrenhet10Elektrisk fönsterhiss bak11Taklucka12Karosstyrenhet13Sätesvärme (endast i bilar utan
larmtuta)14Ytterbackspegel/regnsensor/
filhållningsassistent/helljusassis‐
tent15Karosstyrenhet

214BilvårdNrStrömkrets16Karosstyrenhet17Karosstyrenhet18Karosstyrenhet19Datalänkanslutning20Airbagsystem21Klimatiseringsautomatik22Centrallås, baklucka23Elektroniskt nyckelsystem24Minnesfunktion elmanövrerad
stol25Belysningsbrytare ratt26Tändningslås/rattlås27Karosstyrenhet28USB-uttag29–30Växelväljare31BakrutetorkareNrStrömkrets32Växellådsstyrenhet (endast i
bilar med stopp-start-system)33Stöldlarm/larmtuta34Parkeringshjälp/varning döda
vinkeln/infotainmentsystem/
USB-uttag35OnStar36Info-Display/instrumentgrupp/
CD-spelare37Infotainmentsystem, radio
När de trasiga säkringarna har bytts
stänger du säkringshållarens lock och trycker fast det i låst läge.
Bilar med strömbrytare: 1. Lägg på skyddet på höger sida.
2. Fäll skyddets vänstra sida framåt.
Se till att fästklämman styrs på detsätt som visas på bilden.
Säkringscentral, lastrum
Säkringshållaren är placerad på
vänster sida i lastrummet bakom ett
skydd.
