2016 OPEL ASTRA K Instruktionsbok

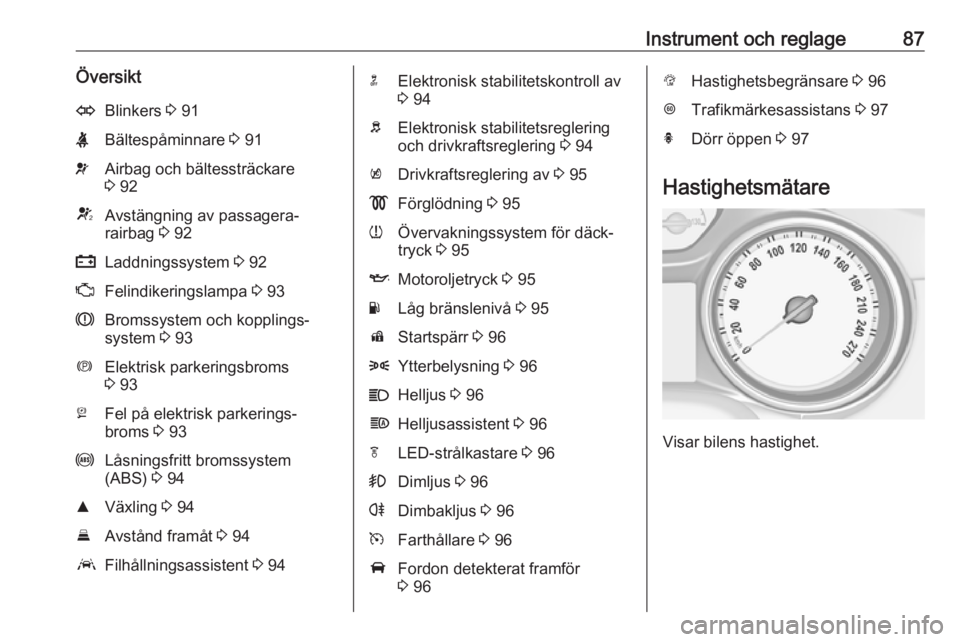

Instrument och reglage87ÖversiktOBlinkers 3 91XBältespåminnare 3 91vAirbag och bältessträckare
3 92VAvstängning av passagera‐
rairbag 3 92pLaddningssystem 3 92ZFelindikeringslampa 3 93RBromssystem och kopplings‐
system 3 93mElektrisk parkeringsbroms
3 93jFel på elektrisk parkerings‐
broms 3 93uLåsningsfritt bromssystem
(ABS) 3 94RVäxling 3 94EAvstånd framåt 3 94aFilhållningsassistent 3 94nElektronisk stabilitetskontroll av
3 94bElektronisk stabilitetsreglering
och drivkraftsreglering 3 94kDrivkraftsreglering av 3 95!Förglödning 3 95wÖvervakningssystem för däck‐
tryck 3 95IMotoroljetryck 3 95YLåg bränslenivå 3 95dStartspärr 3 968Ytterbelysning 3 96CHelljus 3 96fHelljusassistent 3 96fLED-strålkastare 3 96>Dimljus 3 96rDimbakljus 3 96mFarthållare 3 96AFordon detekterat framför
3 96LHastighetsbegränsare 3 96LTrafikmärkesassistans 3 97hDörr öppen 3 97
Hastighetsmätare
Visar bilens hastighet.

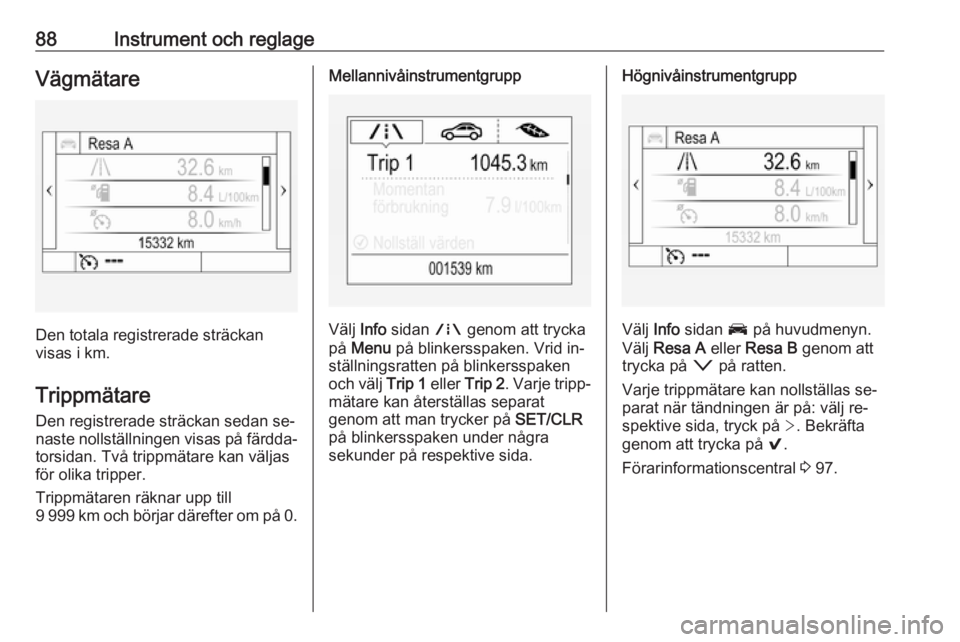

88Instrument och reglageVägmätare
Den totala registrerade sträckan
visas i km.
Trippmätare
Den registrerade sträckan sedan se‐
naste nollställningen visas på färdda‐ torsidan. Två trippmätare kan väljas
för olika tripper.
Trippmätaren räknar upp till
9 999 km och börjar därefter om på 0.
Mellannivåinstrumentgrupp
Välj Info sidan ; genom att trycka
på Menu på blinkersspaken. Vrid in‐
ställningsratten på blinkersspaken
och välj Trip 1 eller Trip 2 . Varje tripp‐
mätare kan återställas separat
genom att man trycker på SET/CLR
på blinkersspaken under några
sekunder på respektive sida.
Högnivåinstrumentgrupp
Välj Info sidan J på huvudmenyn.
Välj Resa A eller Resa B genom att
trycka på o på ratten.
Varje trippmätare kan nollställas se‐
parat när tändningen är på: välj re‐
spektive sida, tryck på >. Bekräfta
genom att trycka på 9.
Förarinformationscentral 3 97.

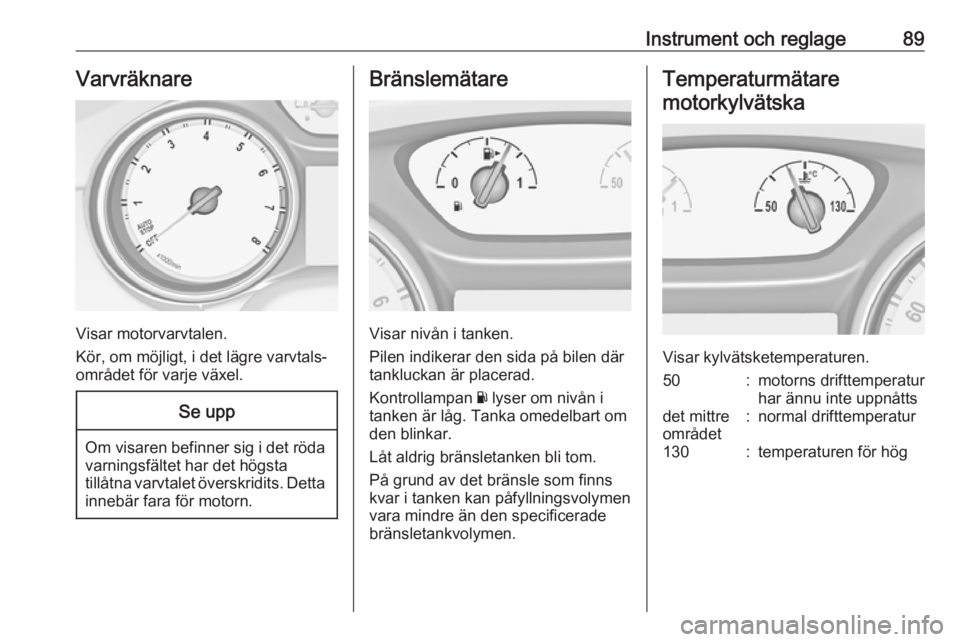

Instrument och reglage89Varvräknare
Visar motorvarvtalen.
Kör, om möjligt, i det lägre varvtals‐
området för varje växel.
Se upp
Om visaren befinner sig i det röda varningsfältet har det högsta
tillåtna varvtalet överskridits. Detta
innebär fara för motorn.
Bränslemätare
Visar nivån i tanken.
Pilen indikerar den sida på bilen där
tankluckan är placerad.
Kontrollampan Y lyser om nivån i
tanken är låg. Tanka omedelbart om den blinkar.
Låt aldrig bränsletanken bli tom.
På grund av det bränsle som finns
kvar i tanken kan påfyllningsvolymen
vara mindre än den specificerade
bränsletankvolymen.
Temperaturmätare
motorkylvätska
Visar kylvätsketemperaturen.
50:motorns drifttemperatur
har ännu inte uppnåttsdet mittre
området:normal drifttemperatur130:temperaturen för hög

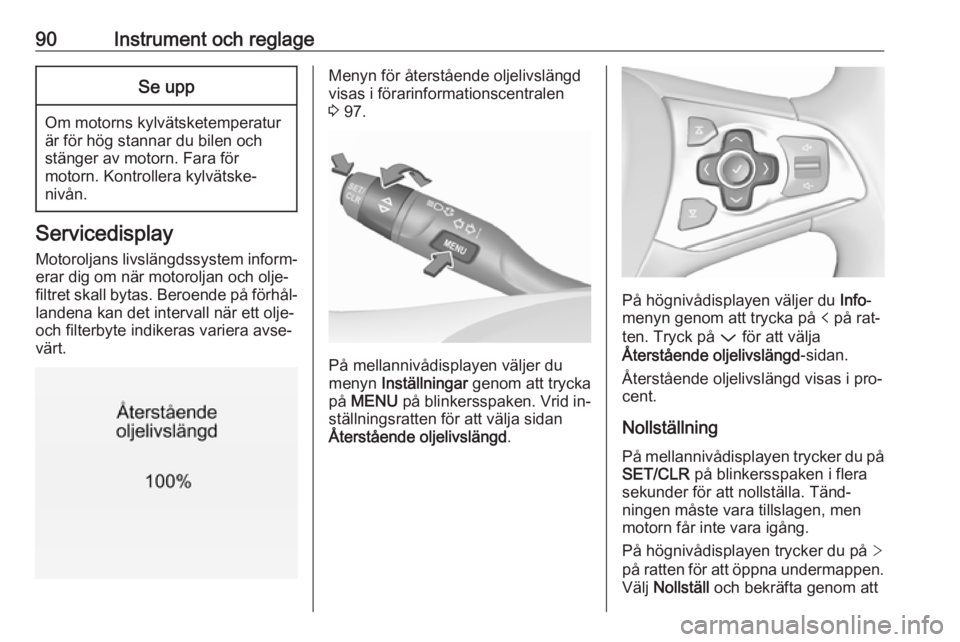

90Instrument och reglageSe upp
Om motorns kylvätsketemperatur
är för hög stannar du bilen och
stänger av motorn. Fara för
motorn. Kontrollera kylvätske‐
nivån.
Servicedisplay
Motoroljans livslängdssystem inform‐
erar dig om när motoroljan och olje‐
filtret skall bytas. Beroende på förhål‐
landena kan det intervall när ett olje-
och filterbyte indikeras variera avse‐
värt.
Menyn för återstående oljelivslängd
visas i förarinformationscentralen
3 97.
På mellannivådisplayen väljer du
menyn Inställningar genom att trycka
på MENU på blinkersspaken. Vrid in‐
ställningsratten för att välja sidan
Återstående oljelivslängd .
På högnivådisplayen väljer du Info-
menyn genom att trycka på p på rat‐
ten. Tryck på P för att välja
Återstående oljelivslängd -sidan.
Återstående oljelivslängd visas i pro‐
cent.
Nollställning
På mellannivådisplayen trycker du på
SET/CLR på blinkersspaken i flera
sekunder för att nollställa. Tänd‐
ningen måste vara tillslagen, men
motorn får inte vara igång.
På högnivådisplayen trycker du på >
på ratten för att öppna undermappen. Välj Nollställ och bekräfta genom att

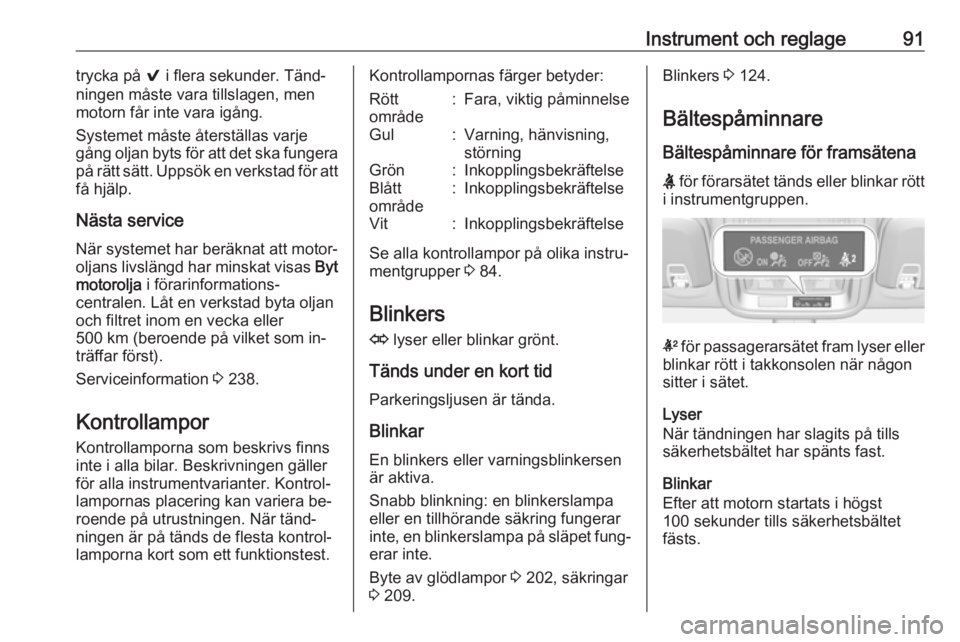

Instrument och reglage91trycka på 9 i flera sekunder. Tänd‐
ningen måste vara tillslagen, men
motorn får inte vara igång.
Systemet måste återställas varje
gång oljan byts för att det ska fungera på rätt sätt. Uppsök en verkstad för att
få hjälp.
Nästa service
När systemet har beräknat att motor‐
oljans livslängd har minskat visas Byt
motorolja i förarinformations‐
centralen. Låt en verkstad byta oljan
och filtret inom en vecka eller
500 km (beroende på vilket som in‐
träffar först).
Serviceinformation 3 238.
Kontrollampor
Kontrollamporna som beskrivs finns
inte i alla bilar. Beskrivningen gäller för alla instrumentvarianter. Kontrol‐lampornas placering kan variera be‐
roende på utrustningen. När tänd‐
ningen är på tänds de flesta kontrol‐
lamporna kort som ett funktionstest.Kontrollampornas färger betyder:Rött
område:Fara, viktig påminnelseGul:Varning, hänvisning,
störningGrön:InkopplingsbekräftelseBlått
område:InkopplingsbekräftelseVit:Inkopplingsbekräftelse
Se alla kontrollampor på olika instru‐
mentgrupper 3 84.
Blinkers O lyser eller blinkar grönt.
Tänds under en kort tid Parkeringsljusen är tända.
Blinkar En blinkers eller varningsblinkersen
är aktiva.
Snabb blinkning: en blinkerslampa
eller en tillhörande säkring fungerar
inte, en blinkerslampa på släpet fung‐
erar inte.
Byte av glödlampor 3 202, säkringar
3 209.
Blinkers 3 124.
Bältespåminnare
Bältespåminnare för framsätena
X för förarsätet tänds eller blinkar rött
i instrumentgruppen.
k för passagerarsätet fram lyser eller
blinkar rött i takkonsolen när någon
sitter i sätet.
Lyser
När tändningen har slagits på tills
säkerhetsbältet har spänts fast.
Blinkar
Efter att motorn startats i högst
100 sekunder tills säkerhetsbältet
fästs.

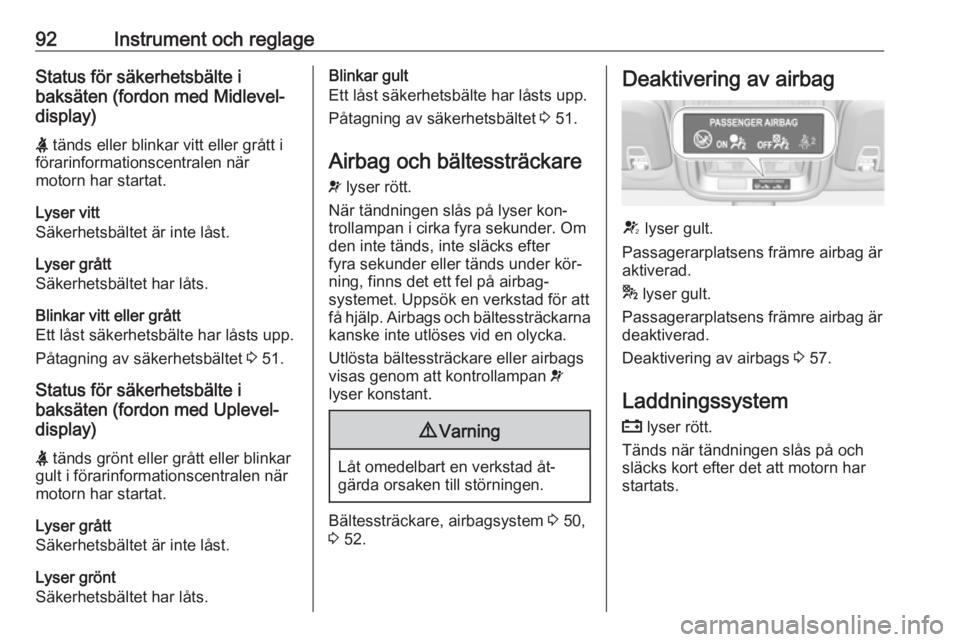

92Instrument och reglageStatus för säkerhetsbälte i
baksäten (fordon med Midlevel-
display)
X tänds eller blinkar vitt eller grått i
förarinformationscentralen när
motorn har startat.
Lyser vitt
Säkerhetsbältet är inte låst.
Lyser grått
Säkerhetsbältet har låts.
Blinkar vitt eller grått
Ett låst säkerhetsbälte har låsts upp.
Påtagning av säkerhetsbältet 3 51.
Status för säkerhetsbälte i
baksäten (fordon med Uplevel-
display)
X tänds grönt eller grått eller blinkar
gult i förarinformationscentralen när
motorn har startat.
Lyser grått
Säkerhetsbältet är inte låst.
Lyser grönt
Säkerhetsbältet har låts.Blinkar gult
Ett låst säkerhetsbälte har låsts upp.
Påtagning av säkerhetsbältet 3 51.
Airbag och bältessträckare
v lyser rött.
När tändningen slås på lyser kon‐
trollampan i cirka fyra sekunder. Om den inte tänds, inte släcks efter
fyra sekunder eller tänds under kör‐
ning, finns det ett fel på airbag‐
systemet. Uppsök en verkstad för att få hjälp. Airbags och bältessträckarna kanske inte utlöses vid en olycka.
Utlösta bältessträckare eller airbags
visas genom att kontrollampan v
lyser konstant.9 Varning
Låt omedelbart en verkstad åt‐
gärda orsaken till störningen.
Bältessträckare, airbagsystem 3 50,
3 52.
Deaktivering av airbag
V lyser gult.
Passagerarplatsens främre airbag är
aktiverad.
* lyser gult.
Passagerarplatsens främre airbag är
deaktiverad.
Deaktivering av airbags 3 57.
Laddningssystem p lyser rött.
Tänds när tändningen slås på och
släcks kort efter det att motorn har
startats.

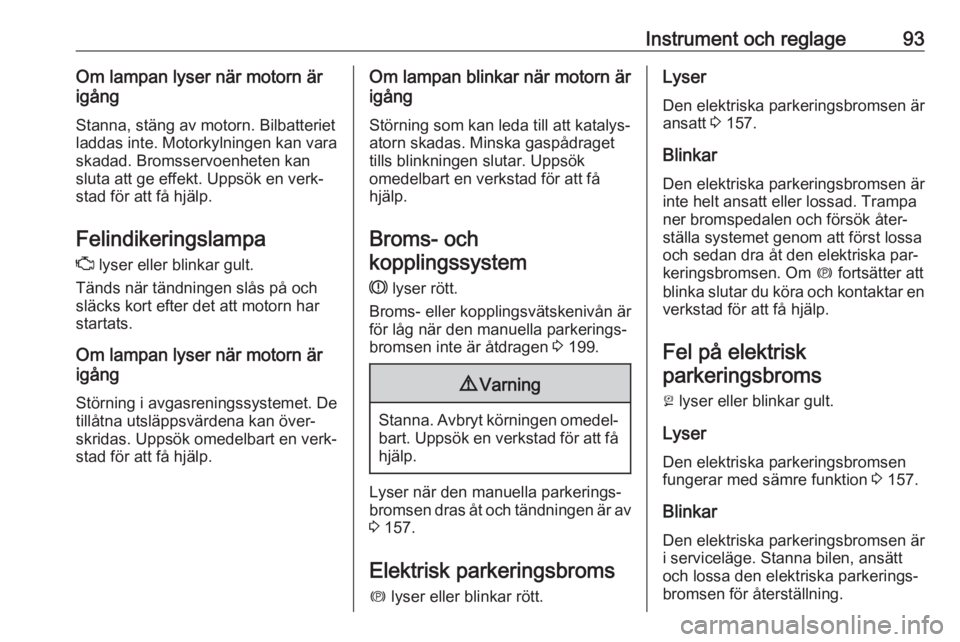

Instrument och reglage93Om lampan lyser när motorn är
igång
Stanna, stäng av motorn. Bilbatteriet
laddas inte. Motorkylningen kan vara
skadad. Bromsservoenheten kan
sluta att ge effekt. Uppsök en verk‐
stad för att få hjälp.
Felindikeringslampa
Z lyser eller blinkar gult.
Tänds när tändningen slås på och släcks kort efter det att motorn har
startats.
Om lampan lyser när motorn är
igång
Störning i avgasreningssystemet. De tillåtna utsläppsvärdena kan över‐ skridas. Uppsök omedelbart en verk‐
stad för att få hjälp.Om lampan blinkar när motorn är
igång
Störning som kan leda till att katalys‐
atorn skadas. Minska gaspådraget
tills blinkningen slutar. Uppsök
omedelbart en verkstad för att få
hjälp.
Broms- och
kopplingssystem
R lyser rött.
Broms- eller kopplingsvätskenivån är för låg när den manuella parkerings‐
bromsen inte är åtdragen 3 199.9 Varning
Stanna. Avbryt körningen omedel‐
bart. Uppsök en verkstad för att fåhjälp.
Lyser när den manuella parkerings‐
bromsen dras åt och tändningen är av
3 157.
Elektrisk parkeringsbroms
m lyser eller blinkar rött.
Lyser
Den elektriska parkeringsbromsen är
ansatt 3 157.
Blinkar Den elektriska parkeringsbromsen är
inte helt ansatt eller lossad. Trampa
ner bromspedalen och försök åter‐
ställa systemet genom att först lossa
och sedan dra åt den elektriska par‐
keringsbromsen. Om m fortsätter att
blinka slutar du köra och kontaktar en verkstad för att få hjälp.
Fel på elektriskparkeringsbroms
j lyser eller blinkar gult.
Lyser
Den elektriska parkeringsbromsen fungerar med sämre funktion 3 157.
Blinkar
Den elektriska parkeringsbromsen är i serviceläge. Stanna bilen, ansätt
och lossa den elektriska parkerings‐ bromsen för återställning.

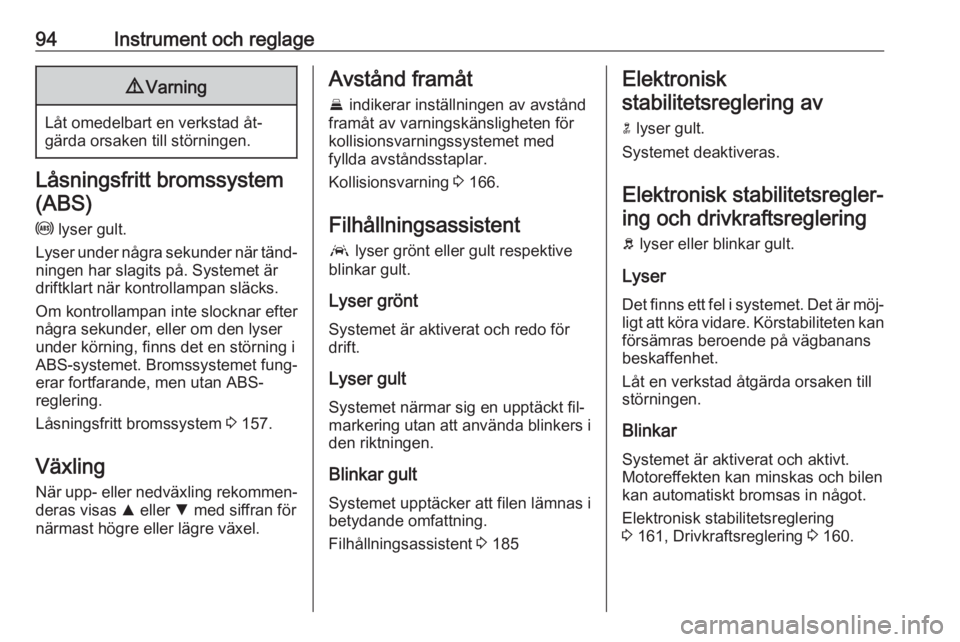

94Instrument och reglage9Varning
Låt omedelbart en verkstad åt‐
gärda orsaken till störningen.
Låsningsfritt bromssystem
(ABS)
u lyser gult.
Lyser under några sekunder när tänd‐
ningen har slagits på. Systemet är
driftklart när kontrollampan släcks.
Om kontrollampan inte slocknar efter
några sekunder, eller om den lyser
under körning, finns det en störning i
ABS-systemet. Bromssystemet fung‐
erar fortfarande, men utan ABS-
reglering.
Låsningsfritt bromssystem 3 157.
Växling
När upp- eller nedväxling rekommen‐ deras visas R eller S med siffran för
närmast högre eller lägre växel.
Avstånd framåt
E indikerar inställningen av avstånd
framåt av varningskänsligheten för
kollisionsvarningssystemet med
fyllda avståndsstaplar.
Kollisionsvarning 3 166.
Filhållningsassistent
a lyser grönt eller gult respektive
blinkar gult.
Lyser grönt
Systemet är aktiverat och redo för drift.
Lyser gult Systemet närmar sig en upptäckt fil‐
markering utan att använda blinkers i
den riktningen.
Blinkar gult
Systemet upptäcker att filen lämnas i
betydande omfattning.
Filhållningsassistent 3 185Elektronisk
stabilitetsreglering av
n lyser gult.
Systemet deaktiveras.
Elektronisk stabilitetsregler‐
ing och drivkraftsreglering
b lyser eller blinkar gult.
Lyser
Det finns ett fel i systemet. Det är möj‐ ligt att köra vidare. Körstabiliteten kan
försämras beroende på vägbanans
beskaffenhet.
Låt en verkstad åtgärda orsaken till
störningen.
Blinkar
Systemet är aktiverat och aktivt.
Motoreffekten kan minskas och bilen kan automatiskt bromsas in något.
Elektronisk stabilitetsreglering
3 161, Drivkraftsreglering 3 160.
