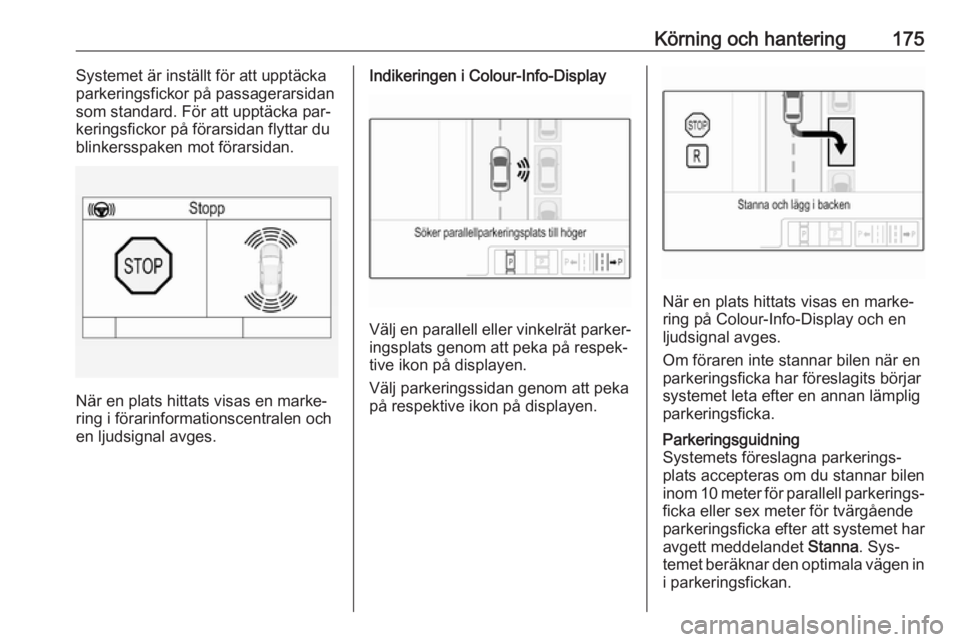

Körning och hantering175Systemet är inställt för att upptäcka
parkeringsfickor på passagerarsidan
som standard. För att upptäcka par‐
keringsfickor på förarsidan flyttar du
blinkersspaken mot förarsidan.
När en plats hittats visas en marke‐
ring i förarinformationscentralen och en ljudsignal avges.
Indikeringen i Colour-Info-Display
Välj en parallell eller vinkelrät parker‐
ingsplats genom att peka på respek‐
tive ikon på displayen.
Välj parkeringssidan genom att peka
på respektive ikon på displayen.
När en plats hittats visas en marke‐
ring på Colour-Info-Display och en
ljudsignal avges.
Om föraren inte stannar bilen när en
parkeringsficka har föreslagits börjar
systemet leta efter en annan lämplig
parkeringsficka.
Parkeringsguidning
Systemets föreslagna parkerings‐
plats accepteras om du stannar bilen
inom 10 meter för parallell parkerings‐
ficka eller sex meter för tvärgående
parkeringsficka efter att systemet har avgett meddelandet Stanna. Sys‐
temet beräknar den optimala vägen in
i parkeringsfickan.

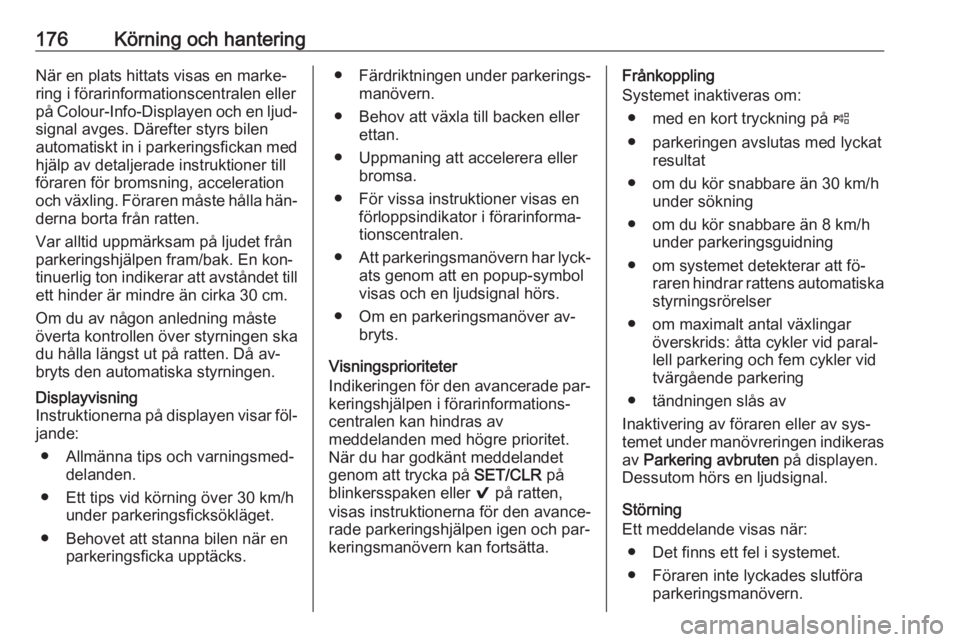

176Körning och hanteringNär en plats hittats visas en marke‐
ring i förarinformationscentralen eller
på Colour-Info-Displayen och en ljud‐ signal avges. Därefter styrs bilen
automatiskt in i parkeringsfickan med hjälp av detaljerade instruktioner till
föraren för bromsning, acceleration
och växling. Föraren måste hålla hän‐
derna borta från ratten.
Var alltid uppmärksam på ljudet från
parkeringshjälpen fram/bak. En kon‐
tinuerlig ton indikerar att avståndet till ett hinder är mindre än cirka 30 cm.
Om du av någon anledning måste
överta kontrollen över styrningen ska
du hålla längst ut på ratten. Då av‐
bryts den automatiska styrningen.Displayvisning
Instruktionerna på displayen visar föl‐
jande:
● Allmänna tips och varningsmed‐ delanden.
● Ett tips vid körning över 30 km/h under parkeringsficksökläget.
● Behovet att stanna bilen när en parkeringsficka upptäcks.●Färdriktningen under parkerings‐
manövern.
● Behov att växla till backen eller ettan.
● Uppmaning att accelerera eller bromsa.
● För vissa instruktioner visas en förloppsindikator i förarinforma‐
tionscentralen.
● Att parkeringsmanövern har lyck‐
ats genom att en popup-symbol
visas och en ljudsignal hörs.
● Om en parkeringsmanöver av‐ bryts.
Visningsprioriteter
Indikeringen för den avancerade par‐ keringshjälpen i förarinformations‐
centralen kan hindras av
meddelanden med högre prioritet.
När du har godkänt meddelandet
genom att trycka på SET/CLR på
blinkersspaken eller 9 på ratten,
visas instruktionerna för den avance‐
rade parkeringshjälpen igen och par‐
keringsmanövern kan fortsätta.Frånkoppling
Systemet inaktiveras om:
● med en kort tryckning på (
● parkeringen avslutas med lyckat resultat
● om du kör snabbare än 30 km/h under sökning
● om du kör snabbare än 8 km/h under parkeringsguidning
● om systemet detekterar att fö‐ raren hindrar rattens automatiska
styrningsrörelser
● om maximalt antal växlingar överskrids: åtta cykler vid paral‐
lell parkering och fem cykler vid
tvärgående parkering
● tändningen slås av
Inaktivering av föraren eller av sys‐
temet under manövreringen indikeras av Parkering avbruten på displayen.
Dessutom hörs en ljudsignal.
Störning
Ett meddelande visas när:
● Det finns ett fel i systemet.
● Föraren inte lyckades slutföra parkeringsmanövern.

Körning och hantering177● Systemet fungerar inte.
● Någon av inaktiveringsorsakerna
ovan gäller.
Om ett föremål upptäcks under par‐
keringsinstruktionerna visas Stanna
på displayen. Flyttas föremålet fort‐
sätter parkeringsmanövern. Om före‐
målet inte tas bort inaktiveras sys‐
temet. En lång tryckning på ( akti‐
verar systemet och det börjar söka
efter en ny parkeringsficka.
Allmän information om
parkeringshjälpssystem9 Varning
Ytor på objekt eller kläder som re‐
flekteras på olika sätt samt externa
ljudkällor kan under vissa omstän‐
digheter leda till att systemet inte
upptäcker hinder.
Särskild uppmärksamhet krävs på låga hinder som kan skada stöt‐fångarens nedre del.
Se upp
Systemets prestanda kan minska
om sensorerna är täckta av t.ex. is
eller snö.
Parkeringshjälpens prestanda kan minska på grund av tung belast‐
ning.
Särskilda förutsättningar gäller för
höga fordon i närheten (t.ex. ter‐ rängfordon, skåpbilar och trans‐
portbilar). Identifiering av föremål
och korrekt avståndsindikering i
övre delen av dessa fordon kan
inte garanteras.
Föremål med mycket litet reflekte‐ rande tvärsnitt, t.ex. små föremåleller föremål av mjuka material,
kanske inte upptäcks av systemet.
Parkeringshjälpsystem upptäcker
inte föremål utanför upptäcktsom‐
rådet.
Observera!
Det kan hända att sensorerna de‐
tekterar föremål trots att det inte
finns något i vägen, beroende på ekostörningar från ljud i omgiv‐
ningen eller p.g.a. mekaniska rikt‐
ningsfel (sporadiska felvarningar
kan förekomma).
Se till att den främre registrerings‐
skylten är ordentligt monterad (inte
är böjd och inget glapp mot stötfång‐
aren på höger eller vänster sida) och
att sensorerna sitter ordentligt på
plats.
Avancerade parkeringshjälpsystem
kanske inte reagerar på ändringar
av det tillgängliga parkeringsutrym‐
met när en parkeringsmanöver
redan påbörjats. Systemet kan upp‐
fatta en infart, utfart, gårdsplan eller till och med ett övergångsställe som en parkeringsficka. När du har lagt i
backen startar systemet en parker‐
ingsmanöver. Kontrollera att den fö‐ reslagna parkeringsfickan är ledig.
Oregelbundenheter i marken, t.ex. i
vägarbetesområden, kan inte upp‐ täckas av systemet. Det är föraren
som är ansvarig.

178Körning och hanteringObservera!
Systemet måste kalibreras efter pro‐ duktion. För optimal parkering väg‐
ledning, en körsträcka på minst
10 km, inklusive ett antal krökar,
krävs.
Varning döda vinkeln
Varningssystemet för döda vinkeln
detekterar och rapporterar föremål på
båda sidor om bilen inom en angiven
"död vinkel". Systemet varnar visuellt i båda ytterbackspeglarna vid detek‐
tering av föremål som kanske inte
syns i inner- och ytterbackspeglarna.
För funktionen Varning döda vinkeln
används vissa av sensorerna för den
avancerade parkeringshjälpen, som
sitter i den främre och bakre stötfång‐ aren.9 Varning
Varningssystemet för döda vin‐
keln ersätter inte förarens uppsikt.
Systemet detekterar inte:
● fordon utanför döda vinkeln som snabbt kan närma sig
● fotgängare, cyklister eller djur
Innan du byter fil ska du alltid kon‐trollera i alla backspeglar, titta över
axeln och använda blinkers.
När systemet upptäcker ett fordon i
den döda vinkeln vid körning framåt,
oavsett om du passerar bilen eller om det passerar dig, tänds en gul var‐
ningssymbol B i motsvarande ytter‐
backspegel. Om föraren aktiverar
blinkersljusen börjar varningssymbo‐
len B blinka gult som en varning för
att du inte ska byta fil.
Varningen för döda vinkeln är aktiv i
hastigheter mellan 10 km/h och
140 km/h. Om du kör fortare än
140 km/h inaktiveras systemet, vilket
visas av att varningssymbolerna B i
ytterbackspeglarna visas svagt upp‐ lysta och av ett meddelande i förarin‐ formationscentralen. Om du sänker
hastigheten igen släcks varningssym‐
bolerna. Om ett fordon då upptäcks i
döda vinkeln tänds varningssymbo‐ lerna B som vanligt på motsvarande
sida.
När bilen startas tänds symbolerna i båda ytterbackspeglarna kort för attvisa att systemet är igång.
Systemet kan aktiveras eller inaktive‐
ras i Info-Display, personliga inställ‐
ningar 3 106.
Inaktivering indikeras via ett medde‐
lande i förarinformationscentralen.
Detekteringszoner
Detektionszonerna börjar vid bakre
stötfångaren och når cirka tre meter
bakåt och åt sidorna. Zonens höjd är
ungefär mellan en halv meter och
två meter över marken.

Körning och hantering179Varningssystemet för döda vinkeln är
utformat så att stillastående föremål,
t.ex. skyddsräcken, stolpar, trottoar‐
kanter, väggar och balkar ignoreras.
Parkerade fordon eller mötande for‐
don detekteras inte.
Störning
Enstaka missade varningar kan före‐
komma under normala omständighe‐
ter och ökar vid våta förhållanden.
Varningssystemet för döda vinkeln
fungerar inte om bakstötfångarens
hörn är täckta av lera, smuts, snö, is,
slask eller vid kraftigt regn. Rengör‐
ingsanvisningar 3 235.
Om det är något fel i systemet eller
om systemet inte fungerar på grund
av tillfälliga förhållanden lyser symbo‐
lerna i speglarna permanent och ett meddelande visas i förarinforma‐
tionscentralen. Uppsök en verkstad
för att få hjälp.
Backkamera
Backkameran hjälper föraren vid
backning genom att visa en bild av
området bakom bilen.Bilden från kameran visas i Colour-
Info-Display.9 Varning
Backkameran ersätter inte för‐
arens uppsikt. Observera att före‐
mål utanför synfältet för kameran
och den avancerade parkerings‐
hjälpens sensorer, t.ex. nedanför
stötfångaren eller under fordonet, inte visas.
Backa inte bilen genom att enbart
titta på Info-displayen och kontrol‐ lera alltid området bakom och runt
fordonet innan du backar.
Inkoppling
Backkameran aktiveras automatiskt
när backen läggs i.
Funktionalitet
Kameran är monterad i mellan regi‐
streringsskyltsbelysningen och har
en bildvinkel på 130°.

180Körning och hanteringDet område som kameran visar är be‐
gränsat. Avstånden på den bild som
visas skiljer sig från de faktiska av‐
stånden.
Vägledande linjer
Dynamiska vägledande linjer är våg‐ räta linjer med en meters mellanrum
som projiceras på bilden för att ange
avståndet till de föremål som visas.
Bilens beräknade bana visas enligt
styrningsvinkeln.
Varningssymboler
Varningssymboler visas som trianglar
9 på bilden och markerar hinder som
detekteras av den avancerade par‐
keringshjälpens bakre sensorer.
Dessutom visas 9 på den övre raden
i Info-Display med en varning om att
kontrollera bilens omgivningar.
Visningsinställningar
Ljusstyrka och kontrast kan ställas in
genom att man pekar på pekskärmen
när backkameran är aktiv.
FrånkopplingKameran stängs av när en viss
hastighet framåt överskrids eller när
backen inte läggs i på ungefär
15 sekunder. Backkameran kan de‐
aktiveras manuellt på menyn Person‐
liga inställningar i Colour-Info-Dis‐
play. Välj relevant inställning i
Inställn. , I Fordon .Deaktivering av vägledande linjer och
varningssymboler
7" Colour-Info-Display: Aktivering och
deaktivering av de visuella vägle‐
dande linjerna och varningssymbo‐
lerna kan ändras med touch-knappar
i displayens nedre zon.
8" Colour-Info-Display: Aktivering och
deaktivering av de visuella vägle‐
dande linjerna och varningssymbo‐
lerna kan ändras på menyn Inställ‐
ningar i Info-Display. Välj relevant in‐ ställning i Inställn., I Fordon .
Info-Display 3 102.
Personliga inställningar 3 106.

Körning och hantering181StörningFelmeddelanden visas med en 9 i
den övre raden på Info-Display.
Backkameran fungerar eventuellt inte
korrekt när:
● Omgivningen är mörk.
● Solen eller helljusstrålkastare lyser rakt in i kameralinsen.
● Is, snö, lera eller något annat täcker kameraobjektivet. Rengörinsen, skölj den med vatten och
torka med en mjuk trasa.
● En släpvagn är kopplad till bilen.
● Bilen har blivit påkörd bakifrån.
● Det förekommer extrema tempe‐ raturväxlingar.
Trafikmärkesassistans
Funktionalitet Trafikmärkesassistansen upptäcker
angivna trafikskyltar via en kamera i
fronten och visar dem i förarinforma‐
tionscentralen.Om bilen är utrustad med ett inbäddat
navigationssystem kan dessutom tra‐
fikmärken från datakartor ingå.
Trafikskyltar som kan upptäckas är
skyltar:
Begränsnings- och omkörningsför‐
budsskyltar ● som visar hastighetsgränser
● som visar omkörning förbjuden
● som visar att högsta tillåtna hastighet upphör/ändras
● som visar att omkörning förbju‐ den upphörVägmärken
Början och slutet på:
● stadsregioner (landsspecifikt)● motorvägar
● A-vägar
● gångfartsområdenTilläggsskyltar ● extra skyltar för trafikmärken
● förbud mot körning med släp ● traktorbegränsning
● varning för våt vägbana
● varning för halka
● tidsbegränsningar
● avståndsbegränsningar
● vägvisningspilar
Skyltar för hastighetsbegränsning
eller omkörningsförbud visas i förar‐
informationscentralen tills nästa has‐
tighetsbegränsningsskylt eller slut på
hastighetsbegränsning upptäcks eller upp till en angiven skylttidsgräns.

182Körning och hantering

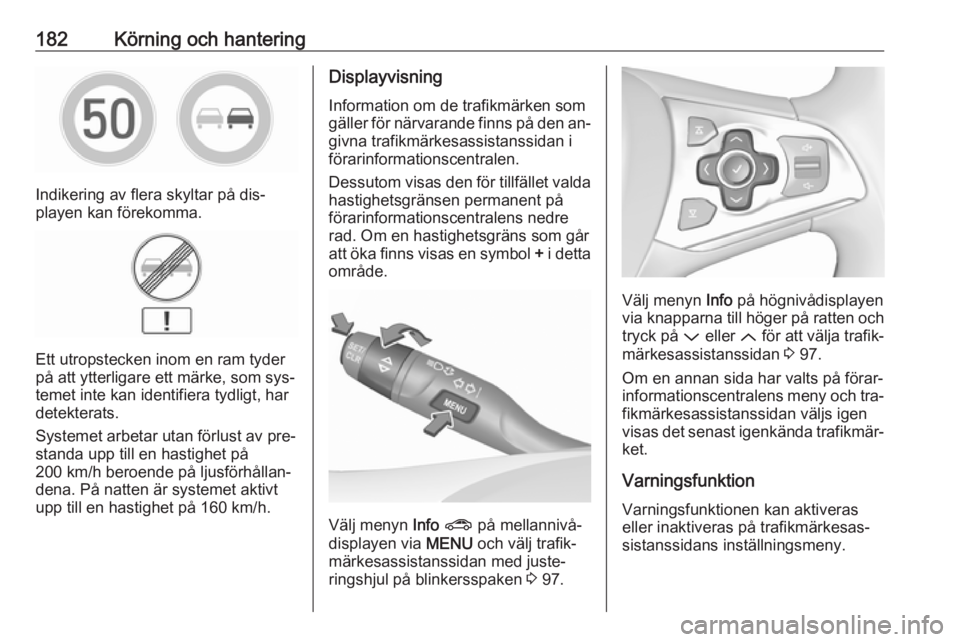

Indikering av flera skyltar på dis‐
playen kan förekomma.
Ett utropstecken inom en ram tyder
på att ytterligare ett märke, som sys‐
temet inte kan identifiera tydligt, har detekterats.
Systemet arbetar utan förlust av pre‐ standa upp till en hastighet på
200 km/h beroende på ljusförhållan‐ dena. På natten är systemet aktivt
upp till en hastighet på 160 km/h.
Displayvisning
Information om de trafikmärken som
gäller för närvarande finns på den an‐
givna trafikmärkesassistanssidan i
förarinformationscentralen.
Dessutom visas den för tillfället valda hastighetsgränsen permanent på
förarinformationscentralens nedre
rad. Om en hastighetsgräns som går
att öka finns visas en symbol + i detta
område.
Välj menyn Info ? på mellannivå‐
displayen via MENU och välj trafik‐
märkesassistanssidan med juste‐
ringshjul på blinkersspaken 3 97.
Välj menyn Info på högnivådisplayen
via knapparna till höger på ratten och
tryck på P eller Q för att välja trafik‐
märkesassistanssidan 3 97.
Om en annan sida har valts på förar‐
informationscentralens meny och tra‐
fikmärkesassistanssidan väljs igen
visas det senast igenkända trafikmär‐ ket.
Varningsfunktion Varningsfunktionen kan aktiveras
eller inaktiveras på trafikmärkesas‐
sistanssidans inställningsmeny.
