2016 OPEL ASTRA K Посібник з експлуатації (in Ukrainian)

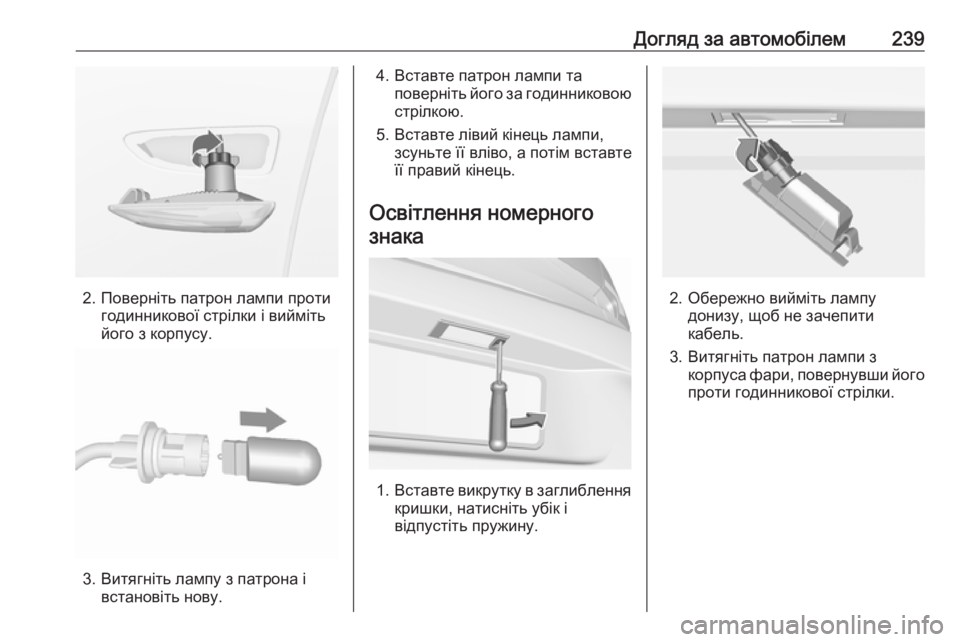

Догляд за автомобілем239
2. Поверніть патрон лампи протигодинникової стрілки і вийміть
його з корпусу.
3. Витягніть лампу з патрона і встановіть нову.
4. Вставте патрон лампи таповерніть його за годинниковоюстрілкою.
5. Вставте лівий кінець лампи, зсуньте її вліво, а потім вставте
її правий кінець.
Освітлення номерного знака
1. Вставте викрутку в заглиблення
кришки, натисніть убік і
відпустіть пружину.
2. Обережно вийміть лампу донизу, щоб не зачепити
кабель.
3. Витягніть патрон лампи з корпуса фари, повернувши його
проти годинникової стрілки.

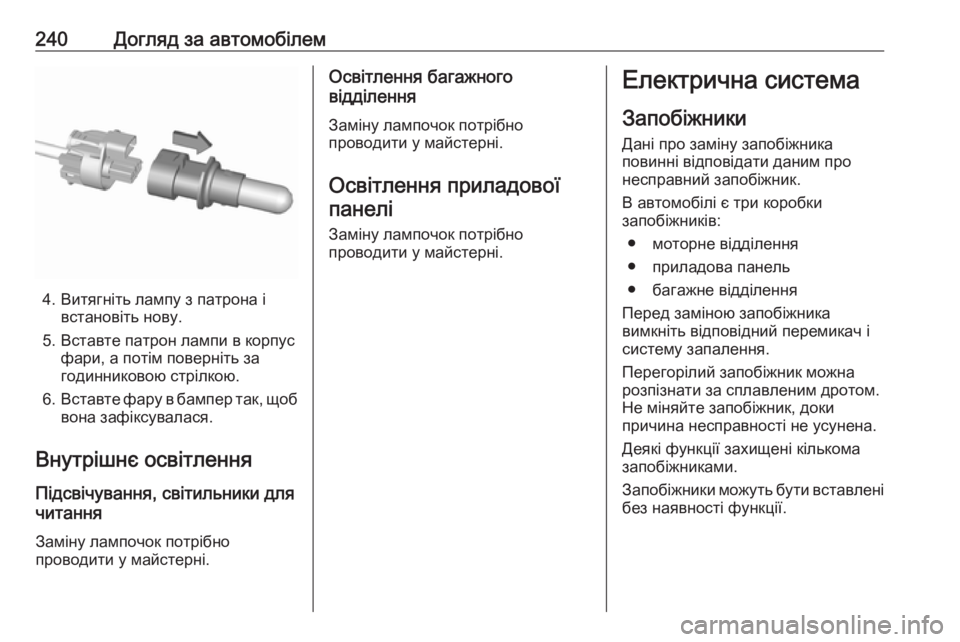

240Догляд за автомобілем
4. Витягніть лампу з патрона івстановіть нову.
5. Вставте патрон лампи в корпус фари, а потім поверніть за
годинниковою стрілкою.
6. Вставте фару в бампер так, щоб
вона зафіксувалася.
Внутрішнє освітлення Підсвічування, світильники для
читання
Заміну лампочок потрібно
проводити у майстерні.
Освітлення багажного
відділення
Заміну лампочок потрібно
проводити у майстерні.
Освітлення приладовоїпанелі
Заміну лампочок потрібно
проводити у майстерні.Електрична система
Запобіжники
Дані про заміну запобіжника
повинні відповідати даним про
несправний запобіжник.
В автомобілі є три коробки
запобіжників:
● моторне відділення
● приладова панель
● багажне відділення
Перед заміною запобіжника
вимкніть відповідний перемикач і
систему запалення.
Перегорілий запобіжник можна
розпізнати за сплавленим дротом.
Не міняйте запобіжник, доки
причина несправності не усунена.
Деякі функції захищені кількома
запобіжниками.
Запобіжники можуть бути вставлені без наявності функції.

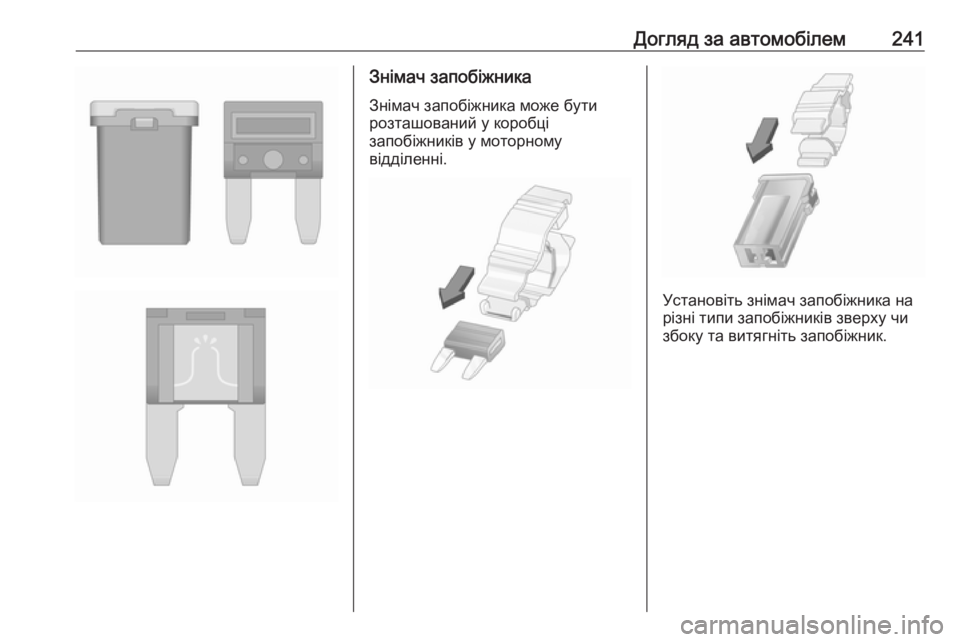

Догляд за автомобілем241Знімач запобіжника
Знімач запобіжника може бути
розташований у коробці
запобіжників у моторному
відділенні.
Установіть знімач запобіжника на
різні типи запобіжників зверху чи
збоку та витягніть запобіжник.

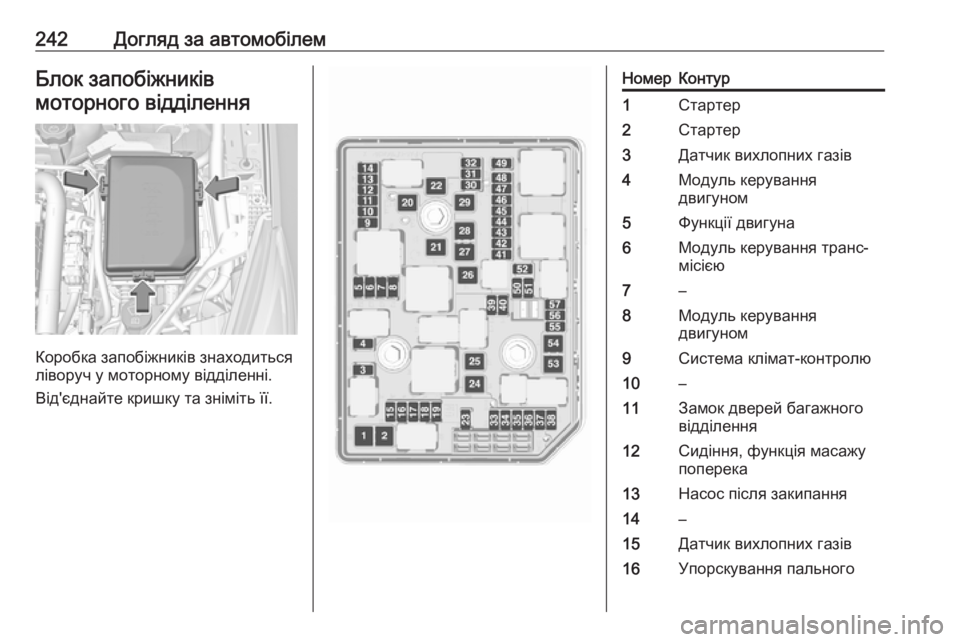

242Догляд за автомобілемБлок запобіжниківмоторного відділення
Коробка запобіжників знаходиться
ліворуч у моторному відділенні.
Від'єднайте кришку та зніміть її.
НомерКонтур1Стартер2Стартер3Датчик вихлопних газів4Модуль керування
двигуном5Функції двигуна6Модуль керування транс‐
місією7–8Модуль керування
двигуном9Система клімат-контролю10–11Замок дверей багажного
відділення12Сидіння, функція масажу
поперека13Насос після закипання14–15Датчик вихлопних газів16Упорскування пального

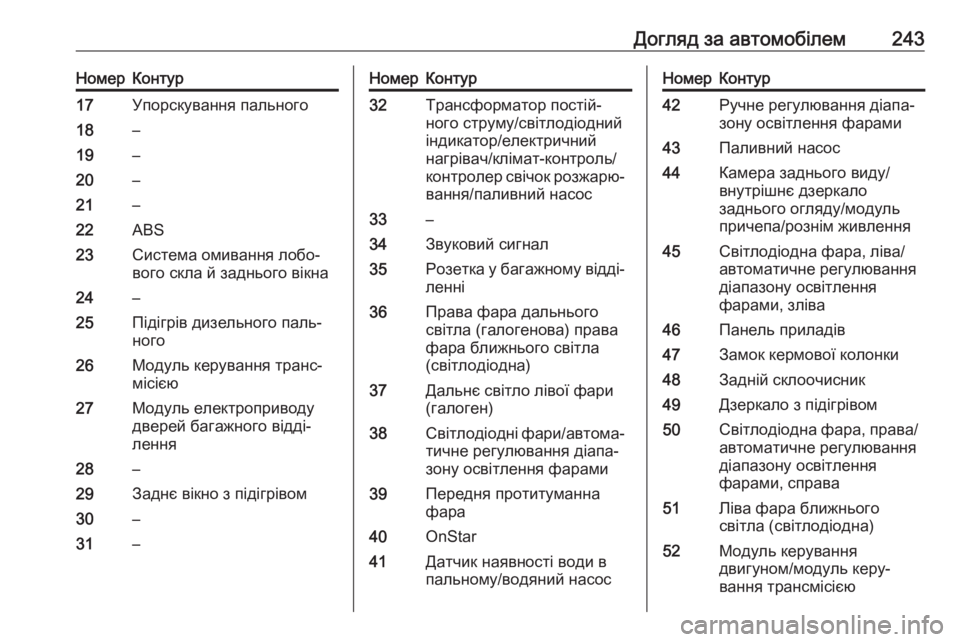

Догляд за автомобілем243НомерКонтур17Упорскування пального18–19–20–21–22ABS23Система омивання лобо‐
вого скла й заднього вікна24–25Підігрів дизельного паль‐
ного26Модуль керування транс‐
місією27Модуль електроприводу
дверей багажного відді‐
лення28–29Заднє вікно з підігрівом30–31–НомерКонтур32Трансформатор постій‐
ного струму/світлодіодний
індикатор/електричний
нагрівач/клімат-контроль/
контролер свічок розжарю‐ вання/паливний насос33–34Звуковий сигнал35Розетка у багажному відді‐
ленні36Права фара дальнього
світла (галогенова) права
фара ближнього світла
(світлодіодна)37Дальнє світло лівої фари
(галоген)38Світлодіодні фари/автома‐
тичне регулювання діапа‐
зону освітлення фарами39Передня протитуманна
фара40OnStar41Датчик наявності води в
пальному/водяний насосНомерКонтур42Ручне регулювання діапа‐
зону освітлення фарами43Паливний насос44Камера заднього виду/
внутрішнє дзеркало
заднього огляду/модуль
причепа/рознім живлення45Світлодіодна фара, ліва/
автоматичне регулювання
діапазону освітлення
фарами, зліва46Панель приладів47Замок кермової колонки48Задній склоочисник49Дзеркало з підігрівом50Світлодіодна фара, права/
автоматичне регулювання
діапазону освітлення
фарами, справа51Ліва фара ближнього
світла (світлодіодна)52Модуль керування
двигуном/модуль керу‐
вання трансмісією

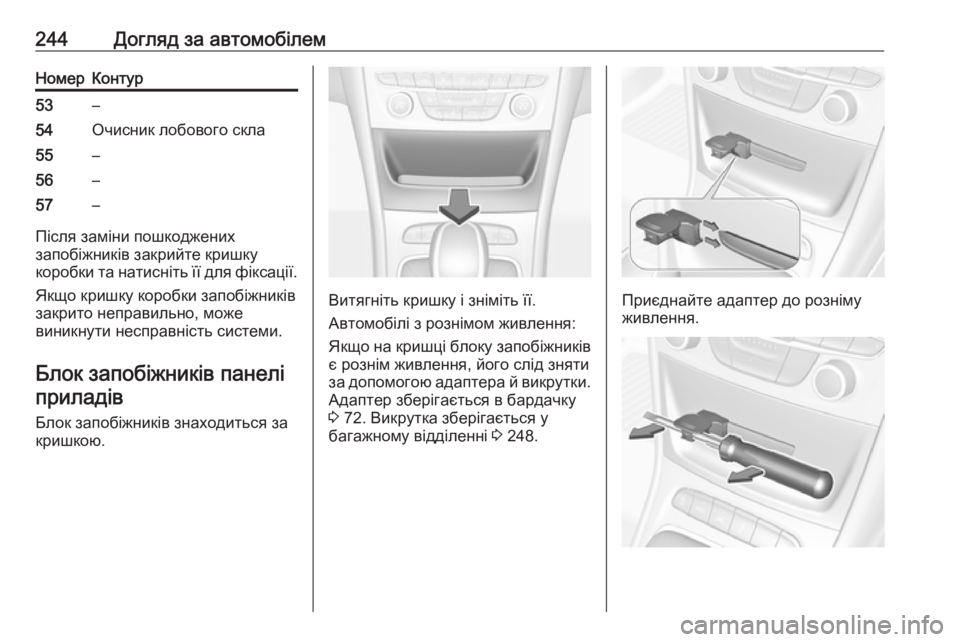

244Догляд за автомобілемНомерКонтур53–54Очисник лобового скла55–56–57–
Після заміни пошкоджених
запобіжників закрийте кришку
коробки та натисніть її для фіксації.
Якщо кришку коробки запобіжників
закрито неправильно, може
виникнути несправність системи.
Блок запобіжників панеліприладів
Блок запобіжників знаходиться за
кришкою.
Витягніть кришку і зніміть її.
Автомобілі з рознімом живлення:
Якщо на кришці блоку запобіжників
є рознім живлення, його слід зняти
за допомогою адаптера й викрутки.
Адаптер зберігається в бардачку
3 72. Викрутка зберігається у
багажному відділенні 3 248.Приєднайте адаптер до розніму
живлення.

Догляд за автомобілем245Проштовхніть викрутку через
заглиблення в адаптері. Потягніть
викрутку й зніміть кришку.НомерКонтур1–2Система клімат-контролю,
вентилятор3Електропривід сидіння
водія4Запальничка, передня
розетка живлення5–6Переднє вікно з електропі‐
дйомником7ABS8Кермо з підігрівом9Модуль керування
кузовом10Заднє вікно з електропі‐
дйомником11Люк12Модуль керування
кузовом13Підігрів сидінь (тільки в
автомобілях без звукового
сигналізатора)НомерКонтур14Зовнішнє дзеркало/датчик
дощу/система утримання
смуги руху/система керу‐
вання дальнім світлом15Модуль керування
кузовом16Модуль керування
кузовом17Модуль керування
кузовом18Модуль керування
кузовом19Гніздо для передавання
даних20Система подушок безпеки21Система клімат-контролю22Центральний замок,
багажник23Система електронного
ключа24Функція пам'яті сидіння з
електроприводом

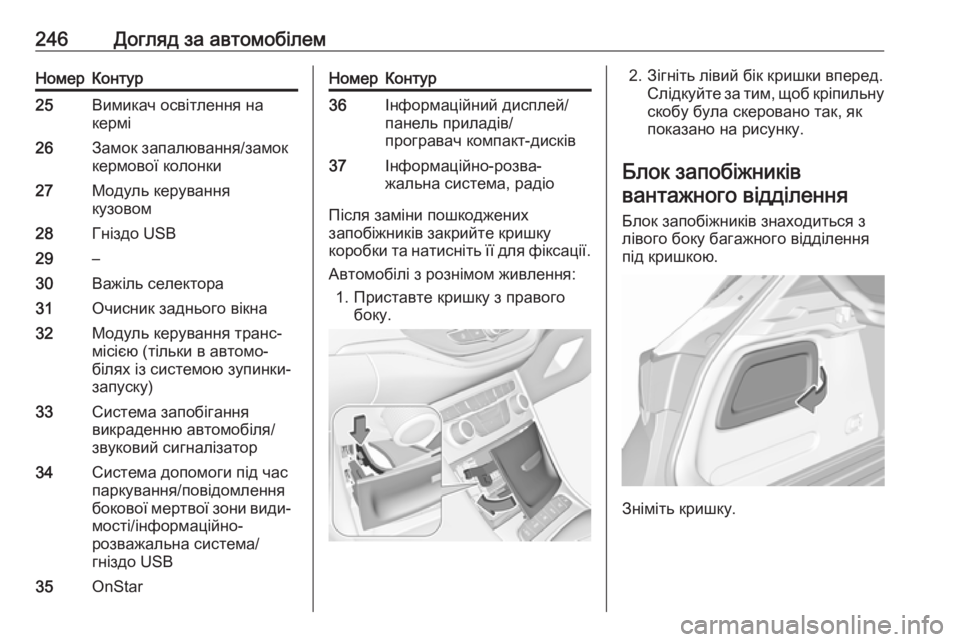

246Догляд за автомобілемНомерКонтур25Вимикач освітлення на
кермі26Замок запалювання/замок
кермової колонки27Модуль керування
кузовом28Гніздо USB29–30Важіль селектора31Очисник заднього вікна32Модуль керування транс‐
місією (тільки в автомо‐
білях із системою зупинки-
запуску)33Система запобігання
викраденню автомобіля/
звуковий сигналізатор34Система допомоги під час
паркування/повідомлення
бокової мертвої зони види‐ мості/інформаційно-
розважальна система/
гніздо USB35OnStarНомерКонтур36Інформаційний дисплей/
панель приладів/
програвач компакт-дисків37Інформаційно-розва‐
жальна система, радіо
Після заміни пошкоджених
запобіжників закрийте кришку
коробки та натисніть її для фіксації.
Автомобілі з рознімом живлення: 1. Приставте кришку з правого боку.
2. Зігніть лівий бік кришки вперед.Слідкуйте за тим, щоб кріпильну
скобу була скеровано так, як
показано на рисунку.
Блок запобіжників вантажного відділення
Блок запобіжників знаходиться з
лівого боку багажного відділення
під кришкою.
Зніміть кришку.
