2016 OPEL ASTRA K Посібник з експлуатації (in Ukrainian)

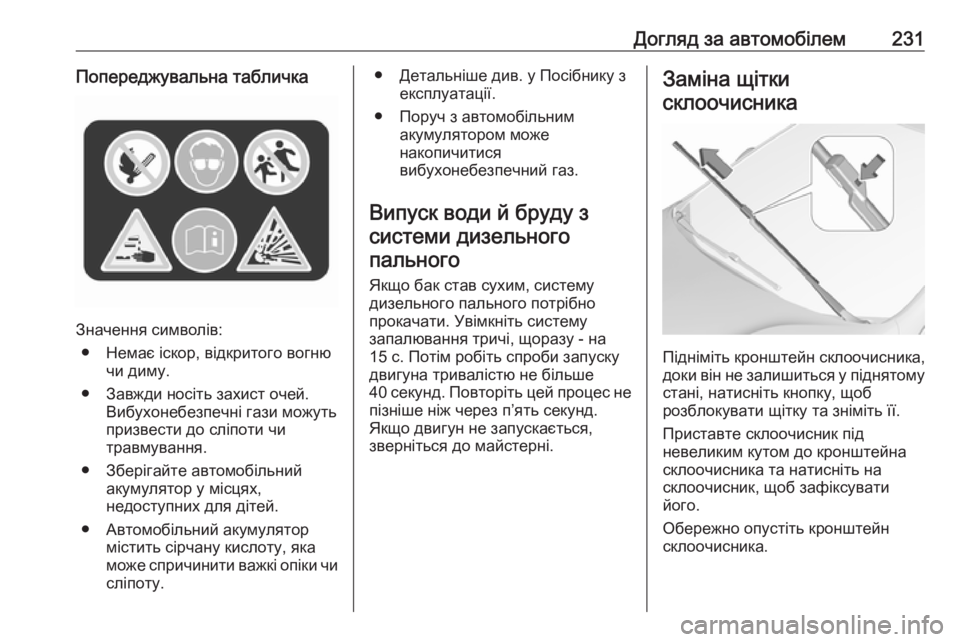

Догляд за автомобілем231Попереджувальна табличка
Значення символів:● Немає іскор, відкритого вогню чи диму.
● Завжди носіть захист очей. Вибухонебезпечні гази можуть
призвести до сліпоти чи
травмування.
● Зберігайте автомобільний акумулятор у місцях,
недоступних для дітей.
● Автомобільний акумулятор містить сірчану кислоту, яка
може спричинити важкі опіки чи
сліпоту.
● Детальніше див. у Посібнику з експлуатації.
● Поруч з автомобільним акумулятором може
накопичитися
вибухонебезпечний газ.
Випуск води й бруду з системи дизельногопального
Якщо бак став сухим, систему
дизельного пального потрібно
прокачати. Увімкніть систему
запалювання тричі, щоразу - на
15 с. Потім робіть спроби запуску
двигуна тривалістю не більше
40 секунд. Повторіть цей процес не
пізніше ніж через п’ять секунд.
Якщо двигун не запускається,
зверніться до майстерні.Заміна щітки
склоочисника
Підніміть кронштейн склоочисника,
доки він не залишиться у піднятому
стані, натисніть кнопку, щоб
розблокувати щітку та зніміть її.
Приставте склоочисник під
невеликим кутом до кронштейна
склоочисника та натисніть на
склоочисник, щоб зафіксувати
його.
Обережно опустіть кронштейн
склоочисника.

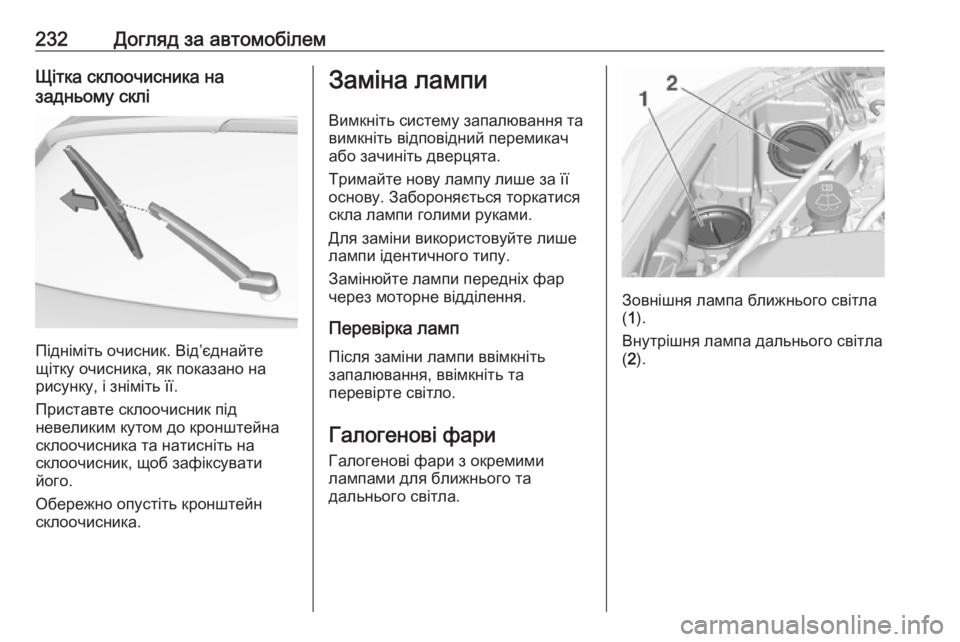

232Догляд за автомобілемЩітка склоочисника на
задньому склі
Підніміть очисник. Від’єднайте
щітку очисника, як показано на рисунку, і зніміть її.
Приставте склоочисник під
невеликим кутом до кронштейна склоочисника та натисніть на
склоочисник, щоб зафіксувати
його.
Обережно опустіть кронштейн
склоочисника.
Заміна лампи
Вимкніть систему запалювання та
вимкніть відповідний перемикач
або зачиніть дверцята.
Тримайте нову лампу лише за її
основу. Забороняється торкатися
скла лампи голими руками.
Для заміни використовуйте лише
лампи ідентичного типу.
Замінюйте лампи передніх фар
через моторне відділення.
Перевірка ламп
Після заміни лампи ввімкніть
запалювання, ввімкніть та
перевірте світло.
Галогенові фариГалогенові фари з окремими
лампами для ближнього та
дальнього світла.
Зовнішня лампа ближнього світла
( 1 ).
Внутрішня лампа дальнього світла ( 2 ).

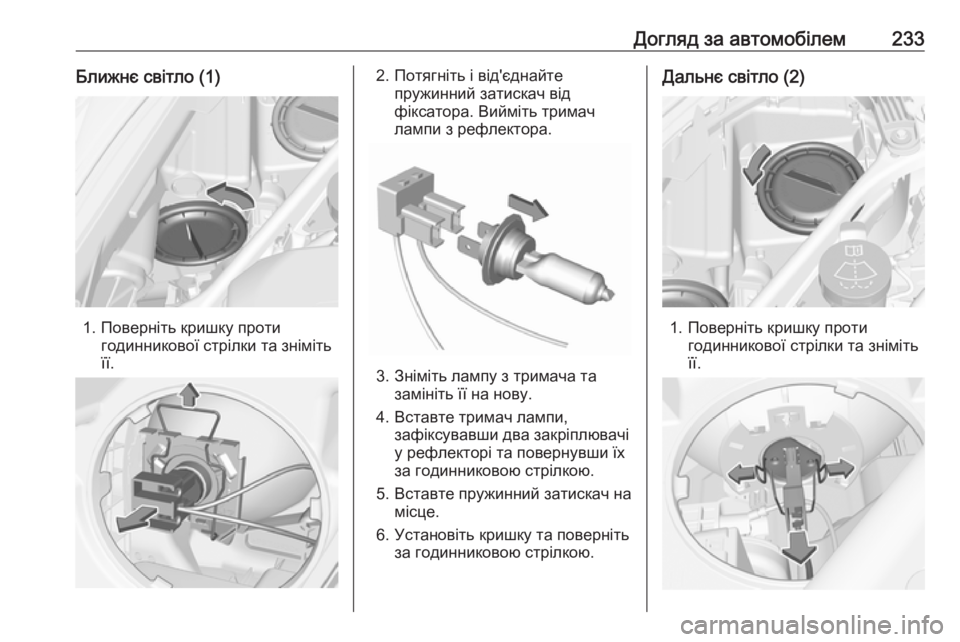

Догляд за автомобілем233Ближнє світло (1)
1. Поверніть кришку протигодинникової стрілки та зніміть
її.
2. Потягніть і від'єднайте пружинний затискач від
фіксатора. Вийміть тримач
лампи з рефлектора.
3. Зніміть лампу з тримача та замініть її на нову.
4. Вставте тримач лампи, зафіксувавши два закріплювачі
у рефлекторі та повернувши їх
за годинниковою стрілкою.
5. Вставте пружинний затискач на місце.
6. Установіть кришку та поверніть за годинниковою стрілкою.
Дальнє світло (2)
1. Поверніть кришку протигодинникової стрілки та зніміть
її.

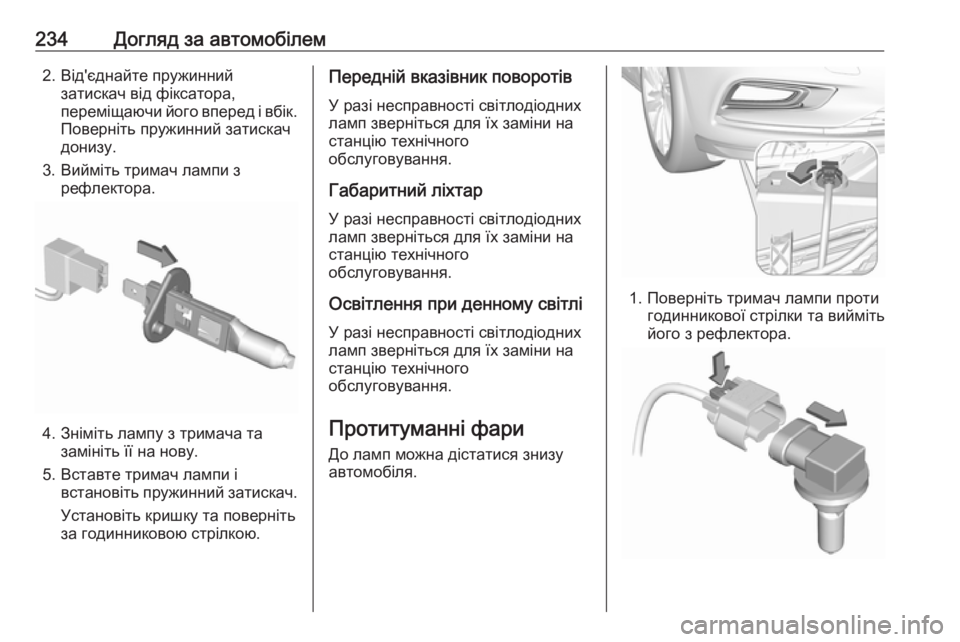

234Догляд за автомобілем2. Від'єднайте пружиннийзатискач від фіксатора,
переміщаючи його вперед і вбік.
Поверніть пружинний затискач донизу.
3. Вийміть тримач лампи з рефлектора.
4. Зніміть лампу з тримача тазамініть її на нову.
5. Вставте тримач лампи і встановіть пружинний затискач.
Установіть кришку та поверніть за годинниковою стрілкою.
Передній вказівник поворотів
У разі несправності світлодіодних
ламп зверніться для їх заміни на
станцію технічного
обслуговування.
Габаритний ліхтар
У разі несправності світлодіодних
ламп зверніться для їх заміни на
станцію технічного
обслуговування.
Освітлення при денному світлі
У разі несправності світлодіодних ламп зверніться для їх заміни на
станцію технічного
обслуговування.
Протитуманні фари До ламп можна дістатися знизу
автомобіля.
1. Поверніть тримач лампи проти годинникової стрілки та вийміть
його з рефлектора.

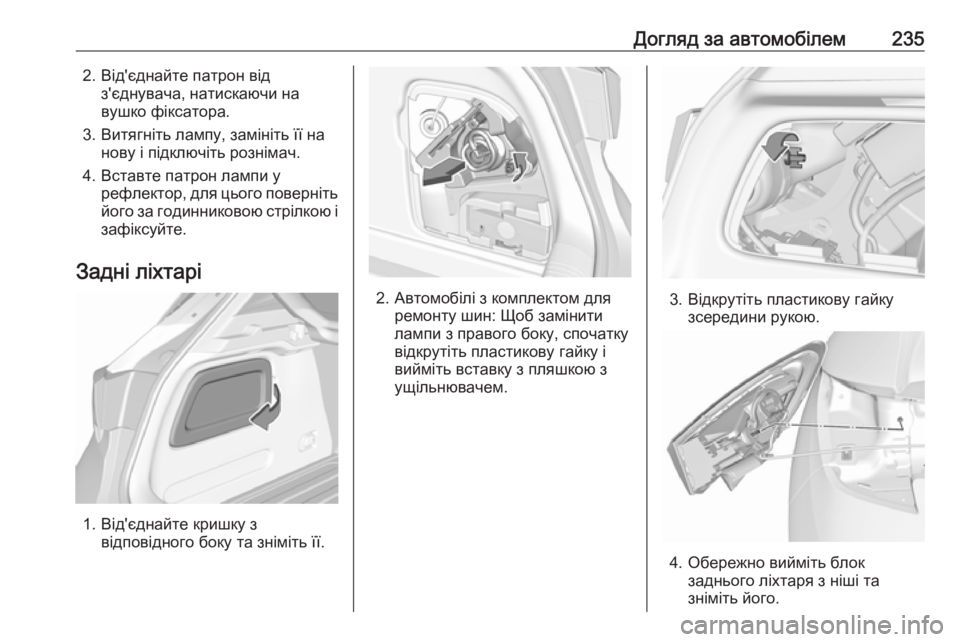

Догляд за автомобілем2352. Від'єднайте патрон відз'єднувача, натискаючи на
вушко фіксатора.
3. Витягніть лампу, замініть її на нову і підключіть рознімач.
4. Вставте патрон лампи у рефлектор, для цього поверніть
його за годинниковою стрілкою і
зафіксуйте.
Задні ліхтарі
1. Від'єднайте кришку з відповідного боку та зніміть її.
2. Автомобілі з комплектом для ремонту шин: Щоб замінитилампи з правого боку, спочаткувідкрутіть пластикову гайку і
вийміть вставку з пляшкою з
ущільнювачем.3. Відкрутіть пластикову гайку зсередини рукою.
4. Обережно вийміть блок заднього ліхтаря з ніші та
зніміть його.

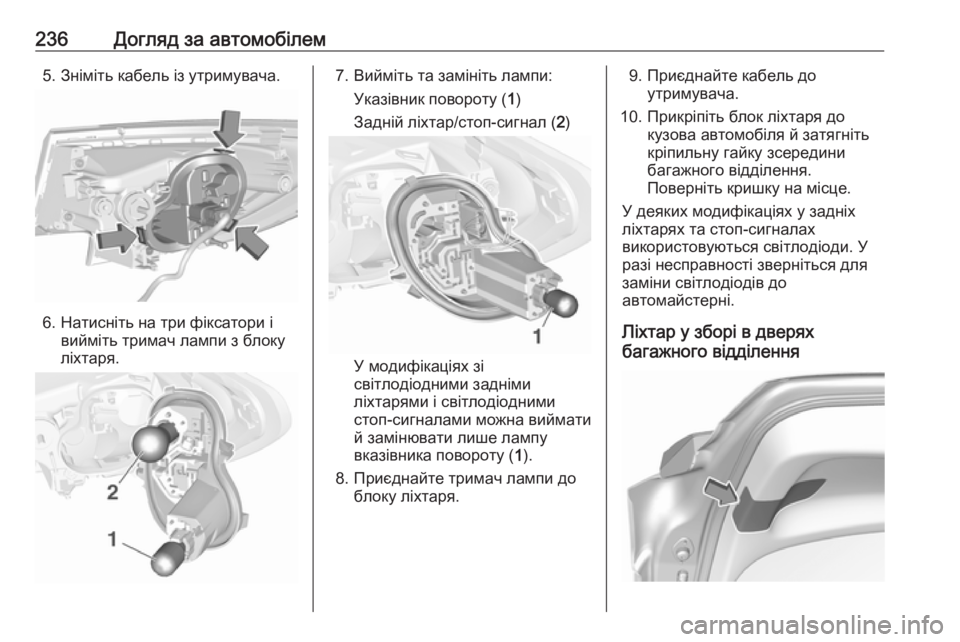

236Догляд за автомобілем5. Зніміть кабель із утримувача.
6. Натисніть на три фіксатори івийміть тримач лампи з блоку
ліхтаря.
7. Вийміть та замініть лампи:
Указівник повороту ( 1)
Задній ліхтар/стоп-сигнал ( 2)
У модифікаціях зі
світлодіодними задніми
ліхтарями і світлодіодними
стоп-сигналами можна виймати
й замінювати лише лампу вказівника повороту ( 1).
8. Приєднайте тримач лампи до блоку ліхтаря.
9. Приєднайте кабель доутримувача.
10. Прикріпіть блок ліхтаря до кузова автомобіля й затягніть
кріпильну гайку зсередини
багажного відділення.
Поверніть кришку на місце.
У деяких модифікаціях у задніх
ліхтарях та стоп-сигналах
використовуються світлодіоди. У
разі несправності зверніться для
заміни світлодіодів до
автомайстерні.
Ліхтар у зборі в дверях
багажного відділення

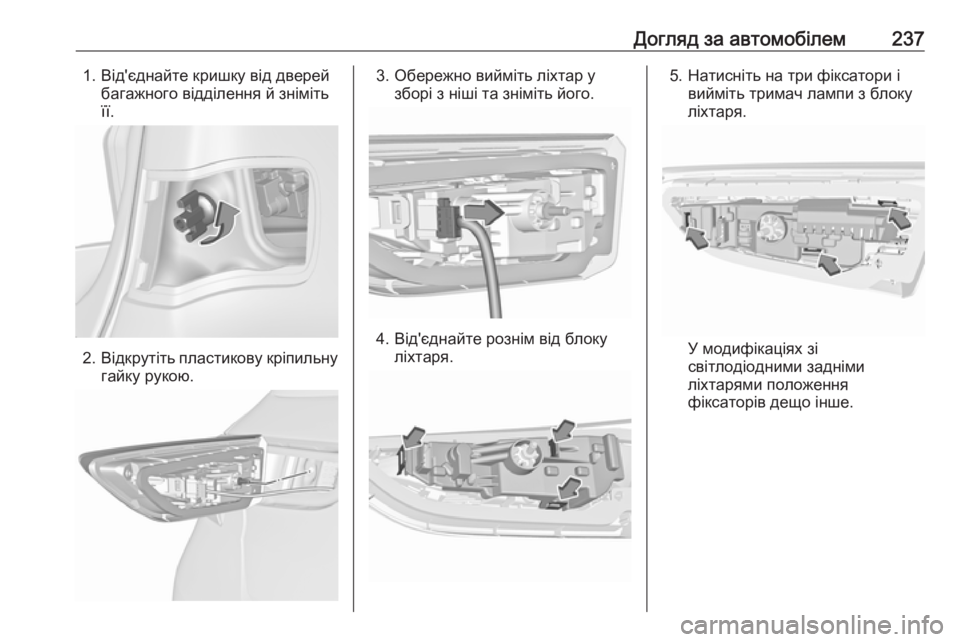

Догляд за автомобілем2371. Від'єднайте кришку від дверейбагажного відділення й зніміть
її.
2. Відкрутіть пластикову кріпильну
гайку рукою.
3. Обережно вийміть ліхтар у зборі з ніші та зніміть його.
4. Від'єднайте рознім від блокуліхтаря.
5. Натисніть на три фіксатори і вийміть тримач лампи з блоку
ліхтаря.
У модифікаціях зі
світлодіодними задніми
ліхтарями положення
фіксаторів дещо інше.

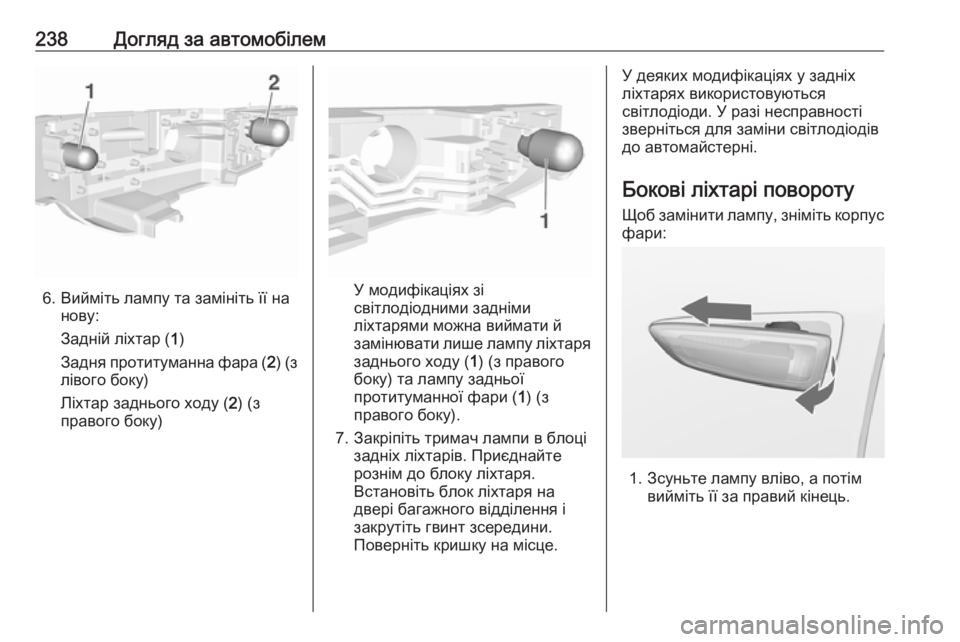

238Догляд за автомобілем
6. Вийміть лампу та замініть її нанову:
Задній ліхтар ( 1)
Задня протитуманна фара ( 2) (з
лівого боку)
Ліхтар заднього ходу ( 2) (з
правого боку)У модифікаціях зі
світлодіодними задніми
ліхтарями можна виймати й
замінювати лише лампу ліхтаря заднього ходу ( 1) (з правого
боку) та лампу задньої
протитуманної фари ( 1) (з
правого боку).
7. Закріпіть тримач лампи в блоці задніх ліхтарів. Приєднайте
рознім до блоку ліхтаря.
Встановіть блок ліхтаря на двері багажного відділення і
закрутіть гвинт зсередини.
Поверніть кришку на місце.
У деяких модифікаціях у задніх
ліхтарях використовуються
світлодіоди. У разі несправності
зверніться для заміни світлодіодів
до автомайстерні.
Бокові ліхтарі повороту
Щоб замінити лампу, зніміть корпус
фари:
1. Зсуньте лампу вліво, а потім вийміть її за правий кінець.
