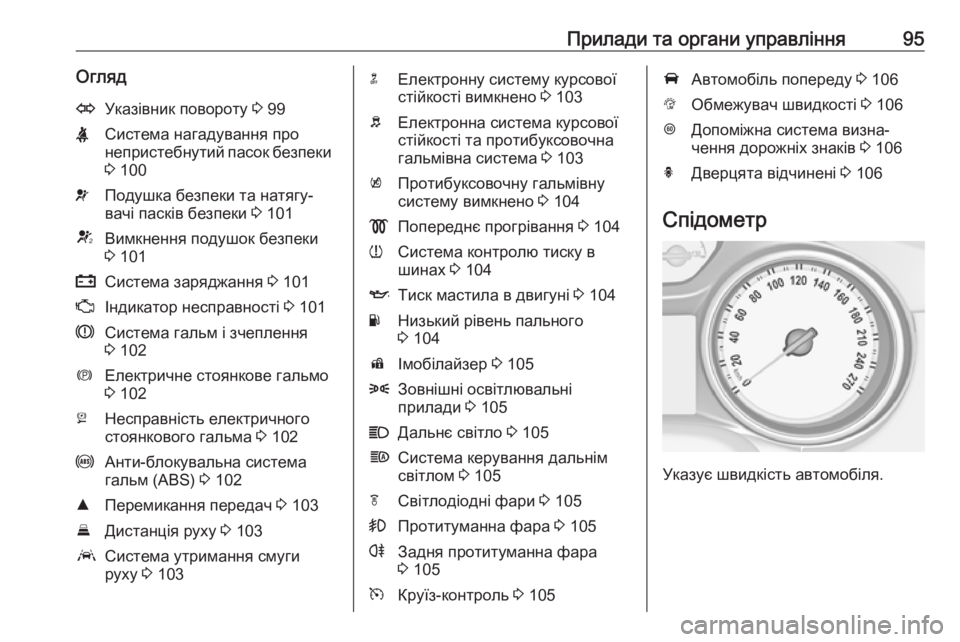

Прилади та органи управління95ОглядOУказівник повороту 3 99XСистема нагадування про
непристебнутий пасок безпеки 3 100vПодушка безпеки та натягу‐
вачі пасків безпеки 3 101VВимкнення подушок безпеки
3 101pСистема заряджання 3 101ZІндикатор несправності 3 101RСистема гальм і зчеплення
3 102mЕлектричне стоянкове гальмо
3 102jНесправність електричного
стоянкового гальма 3 102uАнти-блокувальна система
гальм (ABS) 3 102RПеремикання передач 3 103EДистанція руху 3 103aСистема утримання смуги
руху 3 103nЕлектронну систему курсової
стійкості вимкнено 3 103bЕлектронна система курсової
стійкості та протибуксовочна
гальмівна система 3 103kПротибуксовочну гальмівну
систему вимкнено 3 104!Попереднє прогрівання 3 104wСистема контролю тиску в
шинах 3 104IТиск мастила в двигуні 3 104YНизький рівень пального
3 104dІмобілайзер 3 1058Зовнішні освітлювальні
прилади 3 105CДальнє світло 3 105fСистема керування дальнім
світлом 3 105fСвітлодіодні фари 3 105>Протитуманна фара 3 105rЗадня протитуманна фара
3 105mКруїз-контроль 3 105AАвтомобіль попереду 3 106LОбмежувач швидкості 3 106LДопоміжна система визна‐
чення дорожніх знаків 3 106hДверцята відчинені 3 106
Спідометр
Указує швидкість автомобіля.

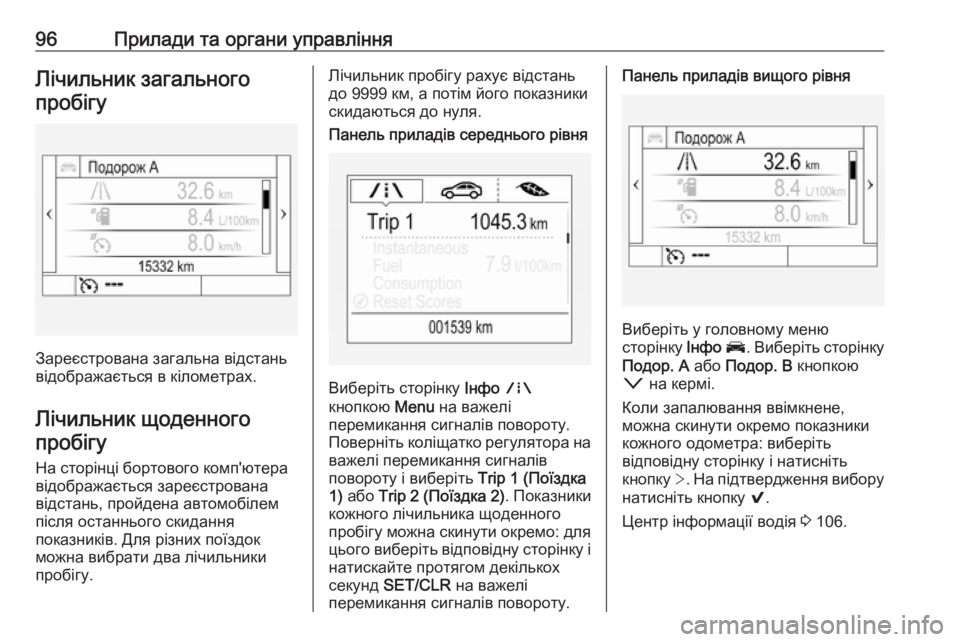

96Прилади та органи управлінняЛічильник загальногопробігу
Зареєстрована загальна відстань
відображається в кілометрах.
Лічильник щоденногопробігу
На сторінці бортового комп'ютера відображається зареєстрована
відстань, пройдена автомобілем
після останнього скидання
показників. Для різних поїздок
можна вибрати два лічильники
пробігу.
Лічильник пробігу рахує відстань
до 9999 км, а потім його показники скидаються до нуля.Панель приладів середнього рівня
Виберіть сторінку Інфо ;
кнопкою Menu на важелі
перемикання сигналів повороту.
Поверніть коліщатко регулятора на важелі перемикання сигналів
повороту і виберіть Trip 1 (Поїздка
1) або Trip 2 ( Поїздка 2) . Показники
кожного лічильника щоденного пробігу можна скинути окремо: для
цього виберіть відповідну сторінку і
натискайте протягом декількох
секунд SET/CLR на важелі
перемикання сигналів повороту.
Панель приладів вищого рівня
Виберіть у головному меню
сторінку Інфо J . Виберіть сторінку
Подор. А або Подор. В кнопкою
o на кермі.
Коли запалювання ввімкнене,
можна скинути окремо показники
кожного одометра: виберіть
відповідну сторінку і натисніть
кнопку >. На підтвердження вибору
натисніть кнопку 9.
Центр інформації водія 3 106.

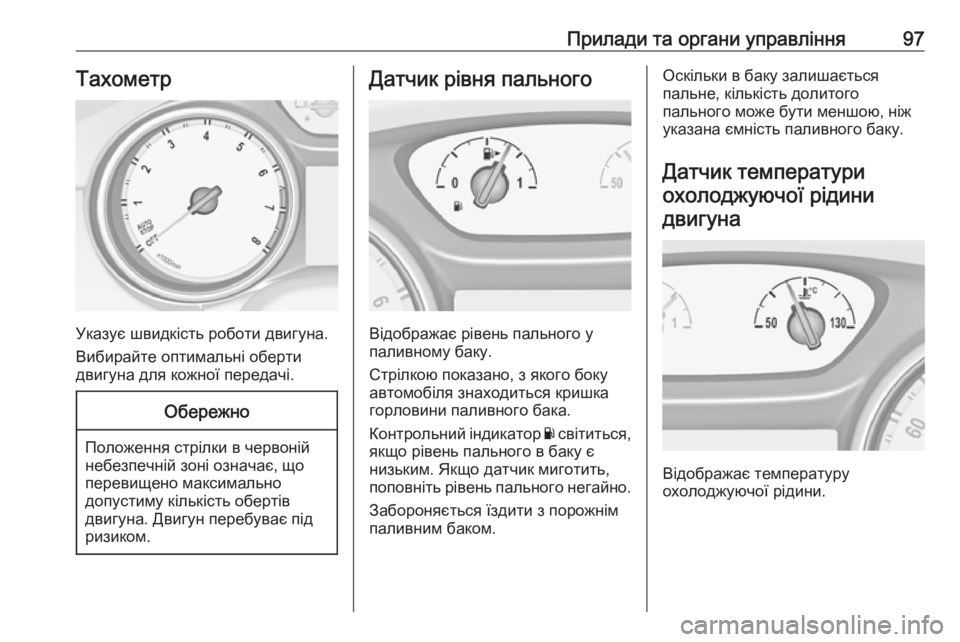

Прилади та органи управління97Тахометр
Указує швидкість роботи двигуна.
Вибирайте оптимальні оберти
двигуна для кожної передачі.
Обережно
Положення стрілки в червоній
небезпечній зоні означає, що
перевищено максимально
допустиму кількість обертів
двигуна. Двигун перебуває під
ризиком.
Датчик рівня пального
Відображає рівень пального у
паливному баку.
Стрілкою показано, з якого боку
автомобіля знаходиться кришка
горловини паливного бака.
Контрольний індикатор Y світиться,
якщо рівень пального в баку є
низьким. Якщо датчик миготить,
поповніть рівень пального негайно.
Забороняється їздити з порожнім
паливним баком.
Оскільки в баку залишається
пальне, кількість долитого
пального може бути меншою, ніж
указана ємність паливного баку.
Датчик температури охолоджуючої рідинидвигуна
Відображає температуру
охолоджуючої рідини.

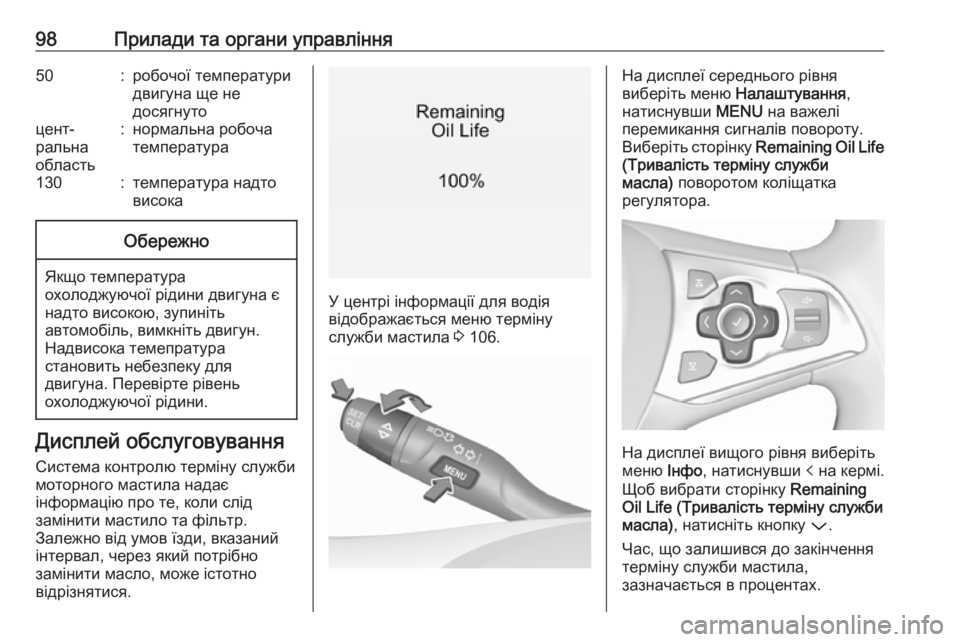

98Прилади та органи управління50:робочої температури
двигуна ще не
досягнутоцент‐
ральна
область:нормальна робоча
температура130:температура надто
високаОбережно
Якщо температура
охолоджуючої рідини двигуна є
надто високою, зупиніть
автомобіль, вимкніть двигун.
Надвисока темепратура
становить небезпеку для
двигуна. Перевірте рівень
охолоджуючої рідини.
Дисплей обслуговування
Система контролю терміну служби
моторного мастила надає
інформацію про те, коли слід
замінити мастило та фільтр.
Залежно від умов їзди, вказаний
інтервал, через який потрібно
замінити масло, може істотно
відрізнятися.
У центрі інформації для водія
відображається меню терміну
служби мастила 3 106.
На дисплеї середнього рівня
виберіть меню Налаштування,
натиснувши MENU на важелі
перемикання сигналів повороту.
Виберіть сторінку Remaining Oil Life
(Тривалість терміну служби
масла) поворотом коліщатка
регулятора.
На дисплеї вищого рівня виберіть
меню Інфо, натиснувши p на кермі.
Щоб вибрати сторінку Remaining
Oil Life (Тривалість терміну служби
масла) , натисніть кнопку P.
Час, що залишився до закінчення
терміну служби мастила,
зазначається в процентах.

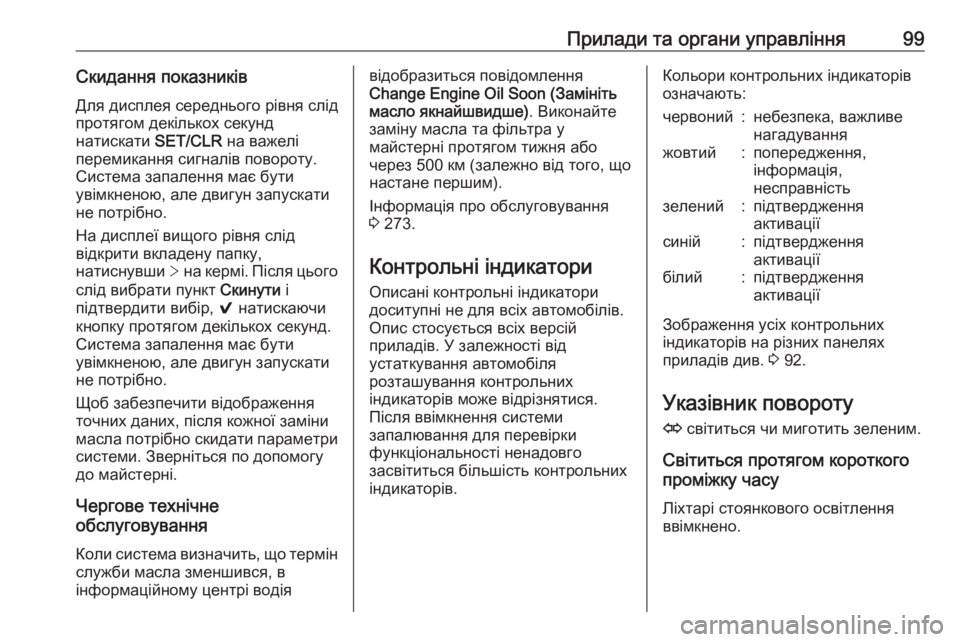

Прилади та органи управління99Скидання показниківДля дисплея середнього рівня слід
протягом декількох секунд
натискати SET/CLR на важелі
перемикання сигналів повороту.
Система запалення має бути
увімкненою, але двигун запускати
не потрібно.
На дисплеї вищого рівня слід
відкрити вкладену папку,
натиснувши > на кермі. Після цього
слід вибрати пункт Скинути і
підтвердити вибір, 9 натискаючи
кнопку протягом декількох секунд.
Система запалення має бути
увімкненою, але двигун запускати
не потрібно.
Щоб забезпечити відображення
точних даних, після кожної заміни
масла потрібно скидати параметри системи. Зверніться по допомогу
до майстерні.
Чергове технічне
обслуговування
Коли система визначить, що термін
служби масла зменшився, в
інформаційному центрі водіявідобразиться повідомлення
Change Engine Oil Soon (Замініть
масло якнайшвидше) . Виконайте
заміну масла та фільтра у
майстерні протягом тижня або
через 500 км (залежно від того, що
настане першим).
Інформація про обслуговування
3 273.
Контрольні індикатори
Описані контрольні індикатори доситупні не для всіх автомобілів.
Опис стосується всіх версій
приладів. У залежності від
устаткування автомобіля
розташування контрольних
індикаторів може відрізнятися.
Після ввімкнення системи
запалювання для перевірки
функціональності ненадовго
засвітиться більшість контрольних
індикаторів.Кольори контрольних індикаторів
означають:червоний:небезпека, важливе
нагадуванняжовтий:попередження,
інформація,
несправністьзелений:підтвердження
активаціїсиній:підтвердження
активаціїбілий:підтвердження
активації
Зображення усіх контрольних
індикаторів на різних панелях
приладів див. 3 92.
Указівник повороту O світиться чи миготить зеленим.
Світиться протягом короткого
проміжку часу
Ліхтарі стоянкового освітлення
ввімкнено.

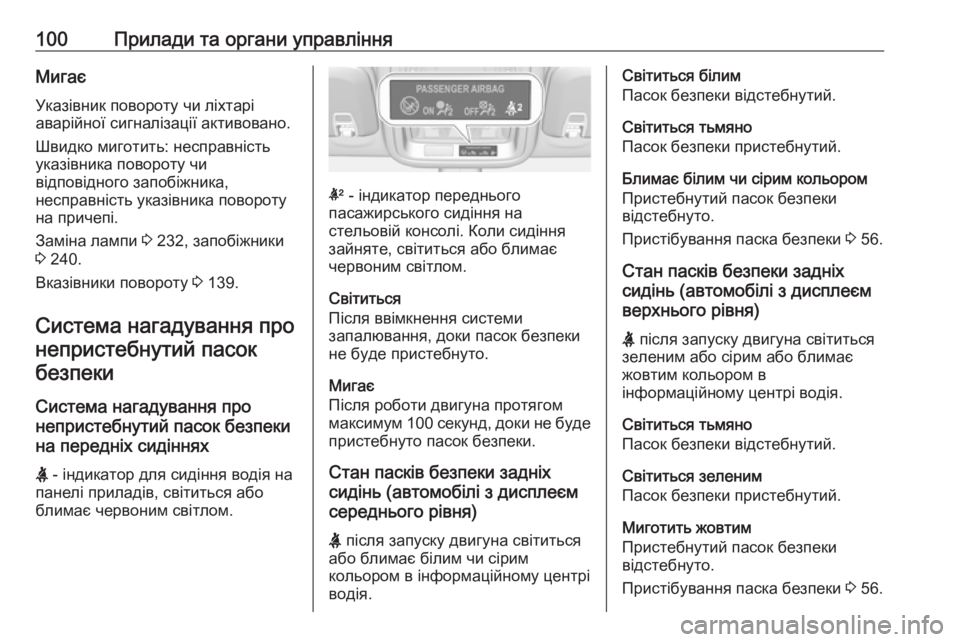

100Прилади та органи управлінняМигає
Указівник повороту чи ліхтарі
аварійної сигналізації активовано.
Швидко миготить: несправність
указівника повороту чи
відповідного запобіжника,
несправність указівника повороту
на причепі.
Заміна лампи 3 232, запобіжники
3 240.
Вказівники повороту 3 139.
Система нагадування про
непристебнутий пасок безпеки
Система нагадування про
непристебнутий пасок безпеки
на передніх сидіннях
X - індикатор для сидіння водія на
панелі приладів, світиться або
блимає червоним світлом.
k - індикатор переднього
пасажирського сидіння на
стельовій консолі. Коли сидіння
зайняте, світиться або блимає
червоним світлом.
Світиться
Після ввімкнення системи
запалювання, доки пасок безпеки
не буде пристебнуто.
Мигає
Після роботи двигуна протягом
максимум 100 секунд, доки не буде пристебнуто пасок безпеки.
Стан пасків безпеки задніх
сидінь (автомобілі з дисплеєм
середнього рівня)
X після запуску двигуна світиться
або блимає білим чи сірим
кольором в інформаційному центрі
водія.
Світиться білим
Пасок безпеки відстебнутий.
Світиться тьмяно
Пасок безпеки пристебнутий.
Блимає білим чи сірим кольором
Пристебнутий пасок безпеки
відстебнуто.
Пристібування паска безпеки 3 56.
Стан пасків безпеки задніх
сидінь (автомобілі з дисплеєм
верхнього рівня)
X після запуску двигуна світиться
зеленим або сірим або блимає жовтим кольором в
інформаційному центрі водія.
Світиться тьмяно
Пасок безпеки відстебнутий.
Світиться зеленим
Пасок безпеки пристебнутий.
Миготить жовтим
Пристебнутий пасок безпеки
відстебнуто.
Пристібування паска безпеки 3 56.

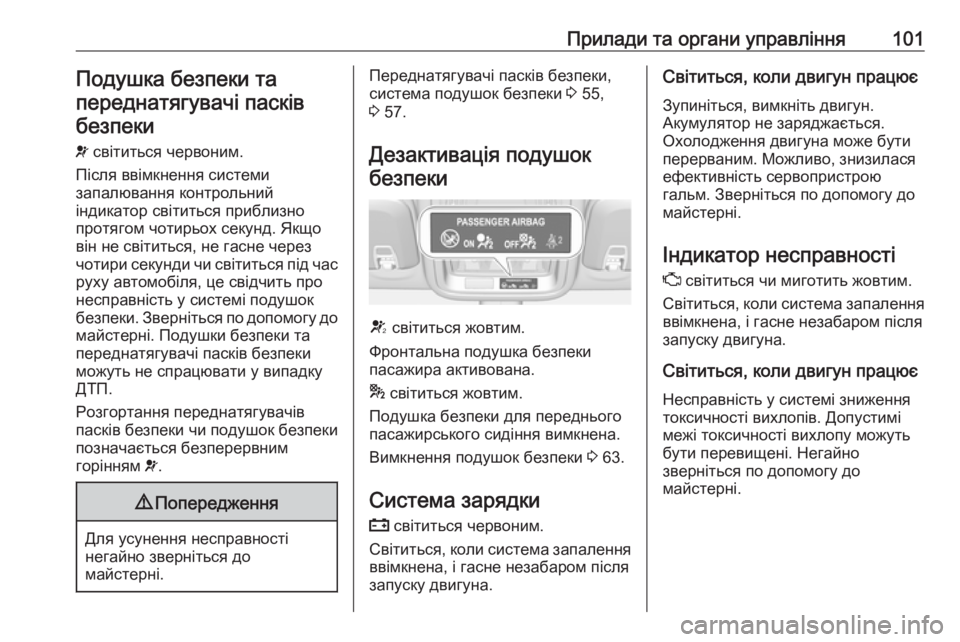

Прилади та органи управління101Подушка безпеки тапереднатягувачі пасківбезпеки
v світиться червоним.
Після ввімкнення системи
запалювання контрольний
індикатор світиться приблизно
протягом чотирьох секунд. Якщо
він не світиться, не гасне через
чотири секунди чи світиться під час руху автомобіля, це свідчить про
несправність у системі подушок
безпеки. Зверніться по допомогу до
майстерні. Подушки безпеки та
переднатягувачі пасків безпеки
можуть не спрацювати у випадку
ДТП.
Розгортання переднатягувачів
пасків безпеки чи подушок безпеки
позначається безперервним
горінням v.9 Попередження
Для усунення несправності
негайно зверніться до
майстерні.
Переднатягувачі пасків безпеки,
система подушок безпеки 3 55,
3 57.
Дезактивація подушок безпеки
V світиться жовтим.
Фронтальна подушка безпеки
пасажира активована.
* світиться жовтим.
Подушка безпеки для переднього
пасажирського сидіння вимкнена.
Вимкнення подушок безпеки 3 63.
Система зарядки
p світиться червоним.
Світиться, коли система запалення ввімкнена, і гасне незабаром після
запуску двигуна.
Світиться, коли двигун працює
Зупиніться, вимкніть двигун.
Акумулятор не заряджається.
Охолодження двигуна може бути
перерваним. Можливо, знизилася
ефективність сервопристрою
гальм. Зверніться по допомогу до
майстерні.
Індикатор несправності
Z світиться чи миготить жовтим.
Світиться, коли система запалення ввімкнена, і гасне незабаром після
запуску двигуна.
Світиться, коли двигун працює
Несправність у системі зниження
токсичності вихлопів. Допустимі
межі токсичності вихлопу можуть
бути перевищені. Негайно
зверніться по допомогу до
майстерні.

102Прилади та органи управлінняМиготить, коли двигун працюєНесправність, яка може призвестидо пошкодження каталізатора.
Зменшуйте навантаження на
педаль акселератора, доки
індикатор не перестане миготіти.
Негайно зверніться по допомогу до
майстерні.
Система гальм і
зчеплення
R світиться червоним.
Занизькі рівні гальмівної рідини та
рідини гідроприводу зчеплення
(стоянкове гальмо відпущене)
3 228.9 Попередження
Зупиніться. Не продовжуйте
подорож. Зверніться до
майстерні.
Світиться після ввімкнення
системи запалювання, якщо
застосовано ручне стоянкове
гальмо 3 180.
Електричне стоянкове
гальмо
m світиться чи мигає червоним.
Світиться
Електричне стоянкове гальмо
ввімкнуте 3 180.
Мигає
Електричне стоянкове гальмо
ввімкнуте не повністю або
вимкнуте. Натисніть педаль гальм і
спробуйте відновити стан системи,
спочатку вимкнувши, а потім
увімкнувши електричне стоянкове
гальмо. Якщо m продовжує
мигати, припиніть користуватися
автомобілем і зверніться за
допомогою до майстерні.
Несправність
електричного стоянкового гальма
j світиться чи миготить жовтим.Світиться
Знижена ефективність дії
електричного стоянкового гальма
3 180.
Мигає
Електричне стоянкове гальмо
перебуває в режимі
обслуговування. Для відновлення
стану системи зупиніть автомобіль, а потім увімкніть і вимкніть
електричне стоянкове гальмо.9 Попередження
Для усунення несправності
негайно зверніться до
майстерні.
Анти-блокувальна
система гальм (ABS)
u світиться жовтим.
Світиться протягом кількох секунд
після ввімкнення системи
запалення. Система готова для
роботи, коли контрольний
індикатор гасне.
