2016 OPEL ASTRA J Savininko vadovas (in Lithuanian)

Daiktų laikymo vietos63Laikymo vieta centriniame
valdymo skyde
Priekinė konsolė
Laikymo skyrelis gali būti
naudojamas mažiems daiktams
laikyti.
Priklausomai nuo versijos, laikymo
skyrius gali būti po dangčiu.
Stumkite dangtį atgal.
Paspauskite mygtuką, jei norite išimti puodelio laikiklį. Laikiklį galima laikyti
daiktadėžėje.
Po vidurine lentynėle įrengtas
papildomas laikymo skyrius. Atlenkite
vidurinę lentynėlę ir užfiksuokite ją
vertikalioje padėtyje. Puodelio laikiklį
galima naudoti buteliams laikyti.
Galinė konsolė
Ištraukite stalčiuką.
Įspėjimas
Nenaudokite pelenams ar kitiems
degiems daiktams.

64Daiktų laikymo vietosTvirtinimo sistema gale
Tvirtinimo sistema gale dviem
dviračiams
Tvirtinimo sistema gale („Flex-Fix“
sistema) leidžia pritvirtinti dviračius
prie ištraukiamos bagažinės, įtaisytos
automobilio grindyse. Kitų daiktų
vežimas nėra leidžiamas.
Didžiausia galinio laikiklio apkrova yra 40 kg. Didžiausia vieno dviračio
masė yra 20 kg.
Dviračio tarpuratis neturi viršyti
1,2 metro. Antraip dviračio tinkamai
pritvirtinti nepavyks.
Nenaudojamą tvirtinimo sistemą
reikia įstumti atgal į automobilio
grindis.
Ant dviračių taip pat neturi būti jokių
daiktų, kurie galėtų atsipalaiduoti
pervežant.Įspėjimas
Prie dviračių laikiklių netvirtinkite
dviračių su iš anglies pagamintais
pedalų švaistikliais. Antraip gali
būti pažeisti dviračiai.
Ištraukimas
Atidarykite bagažinės duris.
9 Perspėjimas
Galinės krovinio tvirtinimo
sistemos prailginimo zonoje negali likti asmenų; galimas sužalojimas.
Patraukite atkabinimo svirtį į viršų.
Sistema atsikabins ir greitai išvažiuos
iš buferio.

Daiktų laikymo vietos65Visiškai ištraukite tvirtinimo sistemą
gale, kad ji užsifiksuotų.
Įsitikinkite, kad nėra galimybės
įspausti tvirtinimo sistemos gale dar
kartą nepatraukus atkabinimo svirties9 Perspėjimas
Tvirtinti daiktus prie galinės
krovinio tvirtinimo sistemos
leidžiama tik tuomet, kai ji tinkamai užfiksuota. Jei galinė krovinio
tvirtinimo sistema užsifiksuoja
netinkamai, prie jos netvirtinkite
daiktų ir sustumkite sistemą atgal. Kreipkitės į dirbtuves.
Galinių žibintų tvirtinimas
Pirmiausiai iš nišos išimkite galinį ( 1),
tada priekinį ( 2) galinį žibintą.
Visiškai atidarykite lemputės laikiklį
galinio žibinto nugarėlėje.
Spaudžiamąją svirtį nuspauskite
žemyn ir žibinto atramą spauskite į
laikiklį tol, kol ji bus stacionari.
Šią procedūrą atlikite su abiem
galiniais žibintais.

66Daiktų laikymo vietos
Patikrinkite laido ir lemputės padėtį,
kad įsitikintumėte, jog jie įstatyti
tinkamai ir tvirtai patalpinti.
Užfiksuokite tvirtinimo sistemą gale
Pirmiausiai pasukite dešiniąją
spaudžiamąją svirtį ( 1), tada pasukite
kairiąją spaudžiamąją svirtį ( 2), kol
pajusite, kad pasipriešinimas gerokai
padidėja.
Tvirtinimo sistema gale užfiksuojama, kai spaudžiamosios svirtys yra
pasuktos maždaug 50° kampu. Kitaip
eksploatacijos saugumas
neužtikrinamas.
Pastaba
Uždarykite bagažinės duris.
Pedalo švaistiklio nišos atlenkimas
Lenkite vieno arba abiejų pedalų
švaistiklių nišas aukštyn tol, kol
užsifiksuos įstriža atrama.

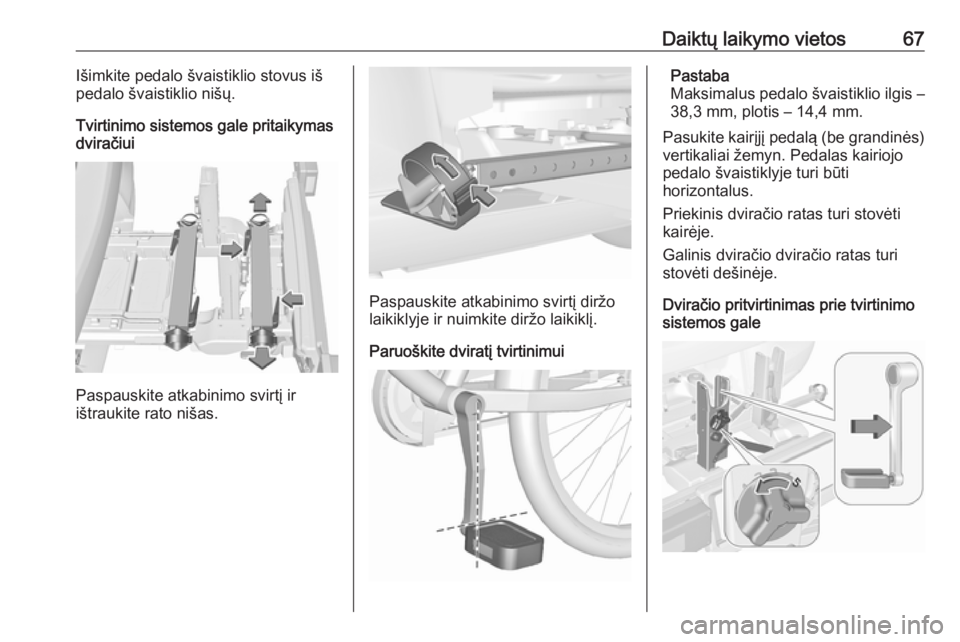

Daiktų laikymo vietos67Išimkite pedalo švaistiklio stovus iš
pedalo švaistiklio nišų.
Tvirtinimo sistemos gale pritaikymas dviračiui
Paspauskite atkabinimo svirtį ir
ištraukite rato nišas.
Paspauskite atkabinimo svirtį diržo
laikiklyje ir nuimkite diržo laikiklį.
Paruoškite dviratį tvirtinimui
Pastaba
Maksimalus pedalo švaistiklio ilgis – 38,3 mm, plotis – 14,4 mm.
Pasukite kairįjį pedalą (be grandinės)
vertikaliai žemyn. Pedalas kairiojo
pedalo švaistiklyje turi būti
horizontalus.
Priekinis dviračio ratas turi stovėti kairėje.
Galinis dviračio dviračio ratas turi
stovėti dešinėje.
Dviračio pritvirtinimas prie tvirtinimo sistemos gale

68Daiktų laikymo vietosNaudodamiesi sukama svirtimi
pedalo švaistiklio nišoje, apytikriai
pritaikykite reguliuojamą pedalo
švaistiklio įtaisą pedalo švaistiklio
išsikišimui.
Jei dviratis turi tiesius pedalo
švaistiklius, visiškai atsukite pedalo
švaistiklio įtaisą ( 5 padėtis).
Jei dviratis turi išlenktus pedalo
švaistiklius, pedalo švaistiklio įtaisą
prisukite iki galo ( 1 padėtis).
Uždėkite dviratį. Pedalo švaistiklis turi
būti patalpintas pedalo švaistiklio
nišos griovelyje kaip parodyta
paveikslėlyje.
Įspėjimas
Pasirūpinkite, kad pedalas
neliestų tvirtinimo sistemos gale paviršiaus. Priešingu atveju
gabenimo metu galima sugadinti
švaistiklio sistemą.
Įstatykite pedalo švaistiklio stovą į
išorinį kiekvieno pedalo švaistiklio
nišos skersinį iš viršaus ir stumkite
žemyn po grioveliu.

Daiktų laikymo vietos69Pritvirtinkite pedalo švaistiklį,
pasukdami pedalo švaistiklio stove
esančią tvirtinimo veržlę.
Patalpinkite rato ertmes taip, kad
dviratis būtų daugiau ar mažiau
horizontalus. Čia atstumas tarp
pedalų ir bagažinės durų turi būti
mažiausiai 5 cm.
Abi dviračio padangos turi būti ratų
ertmėse.
Įspėjimas
Būtinai tinkamai ištraukite ratų
griovelius, kad abi dviračio
padangos būtų grioveliuose.
Antraip nebus užtikrinas
horizontalus dviračio montavimas. Nepaisant šio nurodymo, dviračio
ratus gali sugadinti karštos
išmetamosios dujos.
Nustatykite dviratį taip, kad jis būtų
išilgai automobilio: Šiek tiek atleiskite pedalo stovą.
Naudodamiesi sukama svirtimi pedalo švaistiklio nišoje pastatykite
dviratį vertikaliai.
Jei du dviračiai trukdo vienas kitam,
reguliuojant rato nišas ir sukamą svirtį
pedalo švaistiklio nišoje galima
pritaikyti santykines dviračių padėtis,
kai dviračiai nebesilies vienas prie
kito. Užtikrinkite, kad būtų
pakankamas tarpas nuo automobilio.
Ranka priveržkite tvirtinimo veržlę,
skirtą pedalo guolio stovui, iki
maksimalaus taško.
Naudodami diržo fiksatorius,
pritvirtinkite abu dviračio ratus ratų
grioveliuose.
Patikrinkite dviratį ir įsitikinkite, kad jis pritvirtintas.

70Daiktų laikymo vietosĮspėjimas
Užtikrinkite, kad tarpas tarpdviračio ir automobilio būtų bent
5 cm. Jei reikia, atlaisvinkite ir
pasukite vairą bei šarnyrą į šoną.
Ratų nišų ir sukamos svirties pedalo
švaistiklio nišoje padėtis reikia
įsidėmėti kiekvienam dviračiui.
Teisingas išankstinis nustatymas
palengvins dviračio įstatymą.
Siekiant padidinti agregato
matomumą, rekomenduojama prie
galinio dviračio pritvirtinti avarinį
ženklą.
Dviračio išėmimas iš tvirtinimo
sistemos gale
Atleiskite diržo laikiklius ant abiejų
dviračio padangų.
Laikydami dviratį atleiskite tvirtinimo
veržlę, skirtą pedalo švaistiklio nišai,
tada pakelkite pedalo švaistiklio
stovą, kad išimtumėte.
Tvirtinimo sistemos gale įstūmimas
Įstumkite pedalo švaistiklio stovus į
pedalo švaistiklio nišą, kaip parodyta
paveikslėlyje.
