2016 OPEL ASTRA J Ohjekirja (in Finnish)

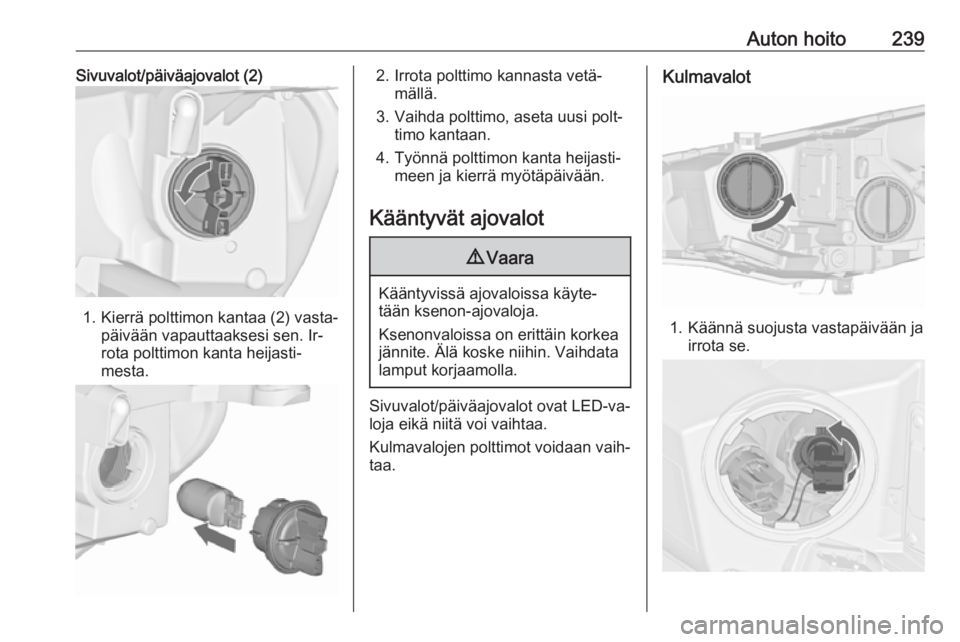

Auton hoito239Sivuvalot/päiväajovalot (2)
1. Kierrä polttimon kantaa (2) vasta‐päivään vapauttaaksesi sen. Ir‐
rota polttimon kanta heijasti‐
mesta.
2. Irrota polttimo kannasta vetä‐ mällä.
3. Vaihda polttimo, aseta uusi polt‐ timo kantaan.
4. Työnnä polttimon kanta heijasti‐ meen ja kierrä myötäpäivään.
Kääntyvät ajovalot9 Vaara
Kääntyvissä ajovaloissa käyte‐
tään ksenon-ajovaloja.
Ksenonvaloissa on erittäin korkea jännite. Älä koske niihin. Vaihdata
lamput korjaamolla.
Sivuvalot/päiväajovalot ovat LED-va‐
loja eikä niitä voi vaihtaa.
Kulmavalojen polttimot voidaan vaih‐
taa.
Kulmavalot
1. Käännä suojusta vastapäivään ja irrota se.

240Auton hoito2. Vapauta polttimon pidin kiertä‐mällä sitä vastapäivään. Irrota
lampun kanta heijastimesta.
3. Irrota polttimo johtoliittimestä ve‐ tämällä.
4. Vaihda polttimo ja kytke polttimon
pidin johtoliittimeen.
5. Aseta lampun kanta heijastimeen siten, että kannan pykälät osuvat
heijastimen uriin, ja kiinnitä kier‐
tämällä myötäpäivään.
6. Asenna suojus ja kierrä myötäpäi‐
vään.
Sumuvalot
5-ovinen viistoperä, 4-ovinen
porrasperä, Sports Tourer
1. Vapauta molemmat kuvut ruuvi‐ taltalla merkityltä alueelta.
2. Irrota molemmat ruuvit ja irrotasuuntavilkkuasennelma pusku‐
rista.
3. Irrota kolme ruuvia ja irrota sumu‐
valoasennelma puskurista.

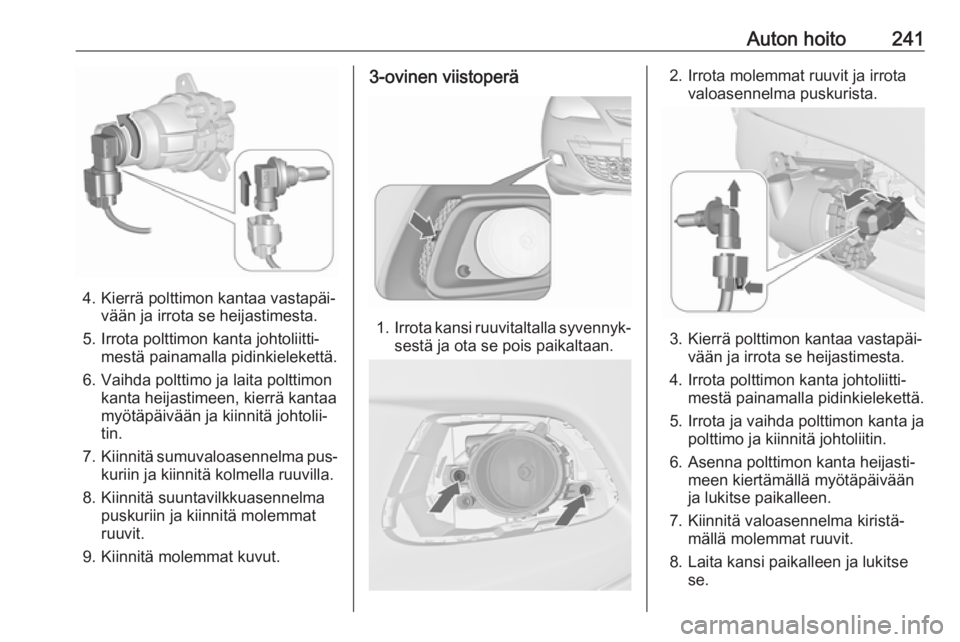

Auton hoito241
4. Kierrä polttimon kantaa vastapäi‐vään ja irrota se heijastimesta.
5. Irrota polttimon kanta johtoliitti‐ mestä painamalla pidinkielekettä.
6. Vaihda polttimo ja laita polttimon kanta heijastimeen, kierrä kantaa
myötäpäivään ja kiinnitä johtolii‐
tin.
7. Kiinnitä sumuvaloasennelma pus‐
kuriin ja kiinnitä kolmella ruuvilla.
8. Kiinnitä suuntavilkkuasennelma puskuriin ja kiinnitä molemmat
ruuvit.
9. Kiinnitä molemmat kuvut.
3-ovinen viistoperä
1. Irrota kansi ruuvitaltalla syvennyk‐
sestä ja ota se pois paikaltaan.
2. Irrota molemmat ruuvit ja irrota valoasennelma puskurista.
3. Kierrä polttimon kantaa vastapäi‐vään ja irrota se heijastimesta.
4. Irrota polttimon kanta johtoliitti‐ mestä painamalla pidinkielekettä.
5. Irrota ja vaihda polttimon kanta ja polttimo ja kiinnitä johtoliitin.
6. Asenna polttimon kanta heijasti‐ meen kiertämällä myötäpäivään
ja lukitse paikalleen.
7. Kiinnitä valoasennelma kiristä‐ mällä molemmat ruuvit.
8. Laita kansi paikalleen ja lukitse se.

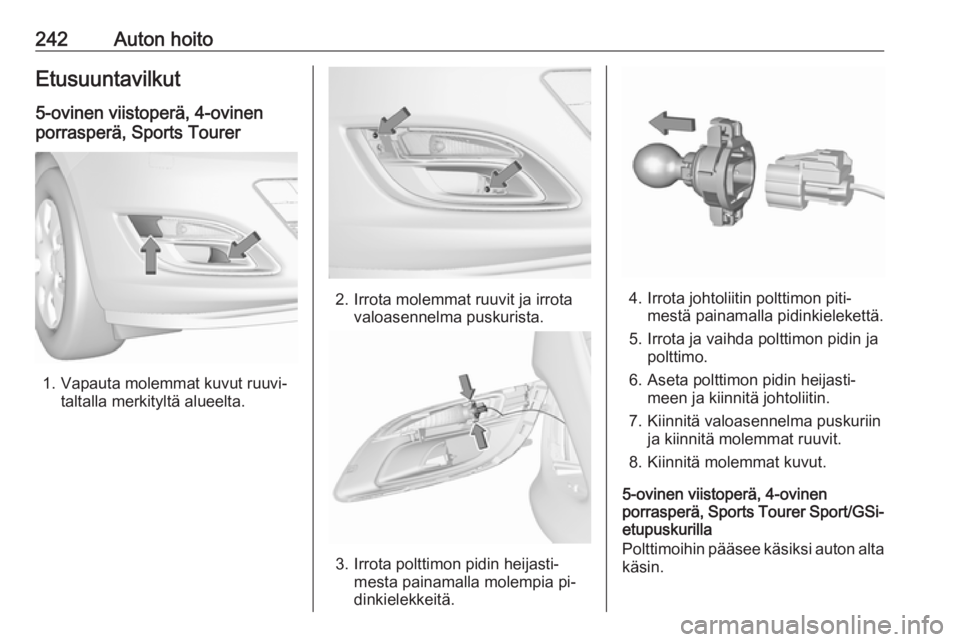

242Auton hoitoEtusuuntavilkut
5-ovinen viistoperä, 4-ovinen
porrasperä, Sports Tourer
1. Vapauta molemmat kuvut ruuvi‐ taltalla merkityltä alueelta.
2. Irrota molemmat ruuvit ja irrotavaloasennelma puskurista.
3. Irrota polttimon pidin heijasti‐mesta painamalla molempia pi‐
dinkielekkeitä.
4. Irrota johtoliitin polttimon piti‐ mestä painamalla pidinkielekettä.
5. Irrota ja vaihda polttimon pidin ja polttimo.
6. Aseta polttimon pidin heijasti‐ meen ja kiinnitä johtoliitin.
7. Kiinnitä valoasennelma puskuriin ja kiinnitä molemmat ruuvit.
8. Kiinnitä molemmat kuvut.
5-ovinen viistoperä, 4-ovinen
porrasperä, Sports Tourer Sport/GSi- etupuskurilla
Polttimoihin pääsee käsiksi auton alta
käsin.

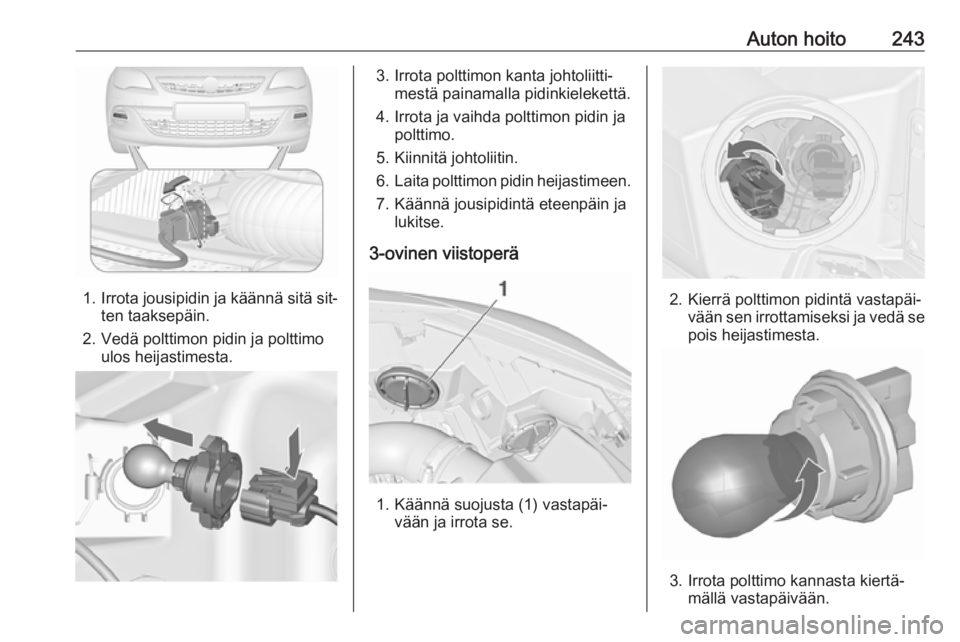

Auton hoito243
1.Irrota jousipidin ja käännä sitä sit‐
ten taaksepäin.
2. Vedä polttimon pidin ja polttimo ulos heijastimesta.
3. Irrota polttimon kanta johtoliitti‐mestä painamalla pidinkielekettä.
4. Irrota ja vaihda polttimon pidin ja polttimo.
5. Kiinnitä johtoliitin.
6. Laita polttimon pidin heijastimeen.
7. Käännä jousipidintä eteenpäin ja lukitse.
3-ovinen viistoperä
1. Käännä suojusta (1) vastapäi‐ vään ja irrota se.
2. Kierrä polttimon pidintä vastapäi‐vään sen irrottamiseksi ja vedä se
pois heijastimesta.
3. Irrota polttimo kannasta kiertä‐ mällä vastapäivään.

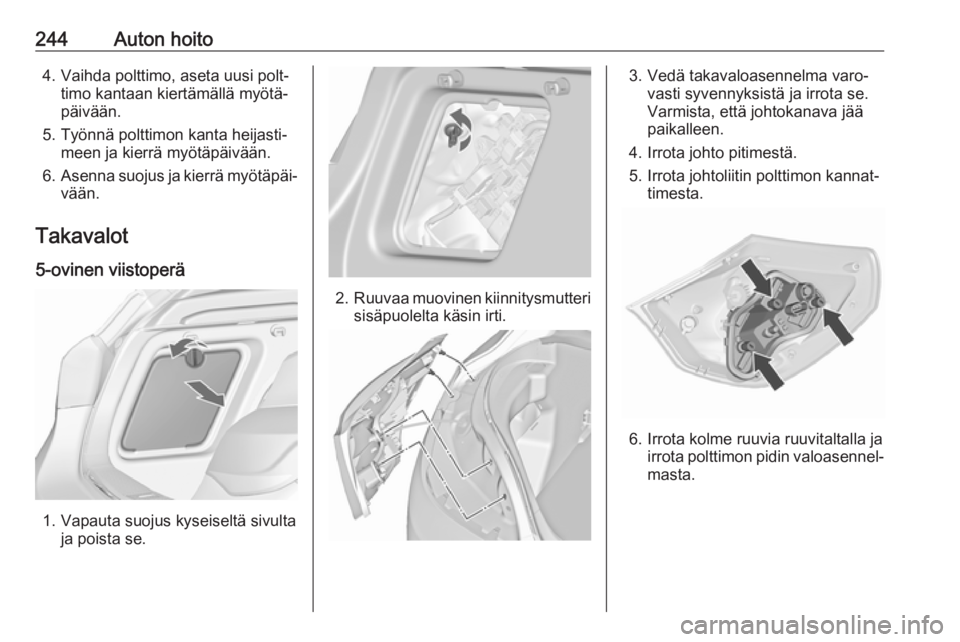

244Auton hoito4. Vaihda polttimo, aseta uusi polt‐timo kantaan kiertämällä myötä‐
päivään.
5. Työnnä polttimon kanta heijasti‐ meen ja kierrä myötäpäivään.
6. Asenna suojus ja kierrä myötäpäi‐
vään.
Takavalot
5-ovinen viistoperä
1. Vapauta suojus kyseiseltä sivulta ja poista se.
2.Ruuvaa muovinen kiinnitysmutteri
sisäpuolelta käsin irti.
3. Vedä takavaloasennelma varo‐ vasti syvennyksistä ja irrota se.
Varmista, että johtokanava jää
paikalleen.
4. Irrota johto pitimestä.
5. Irrota johtoliitin polttimon kannat‐ timesta.
6. Irrota kolme ruuvia ruuvitaltalla jairrota polttimon pidin valoasennel‐
masta.

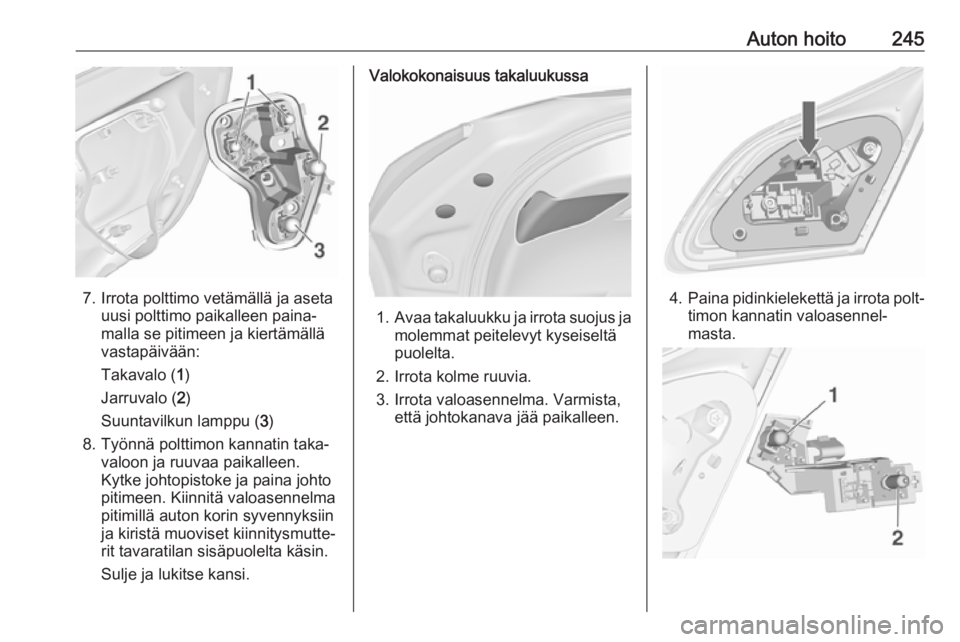

Auton hoito245
7. Irrota polttimo vetämällä ja asetauusi polttimo paikalleen paina‐
malla se pitimeen ja kiertämällä
vastapäivään:
Takavalo ( 1)
Jarruvalo ( 2)
Suuntavilkun lamppu ( 3)
8. Työnnä polttimon kannatin taka‐ valoon ja ruuvaa paikalleen.
Kytke johtopistoke ja paina johto
pitimeen. Kiinnitä valoasennelma
pitimillä auton korin syvennyksiin
ja kiristä muoviset kiinnitysmutte‐
rit tavaratilan sisäpuolelta käsin.
Sulje ja lukitse kansi.
Valokokonaisuus takaluukussa
1. Avaa takaluukku ja irrota suojus ja
molemmat peitelevyt kyseiseltä
puolelta.
2. Irrota kolme ruuvia.
3. Irrota valoasennelma. Varmista, että johtokanava jää paikalleen.
4.Paina pidinkielekettä ja irrota polt‐
timon kannatin valoasennel‐masta.

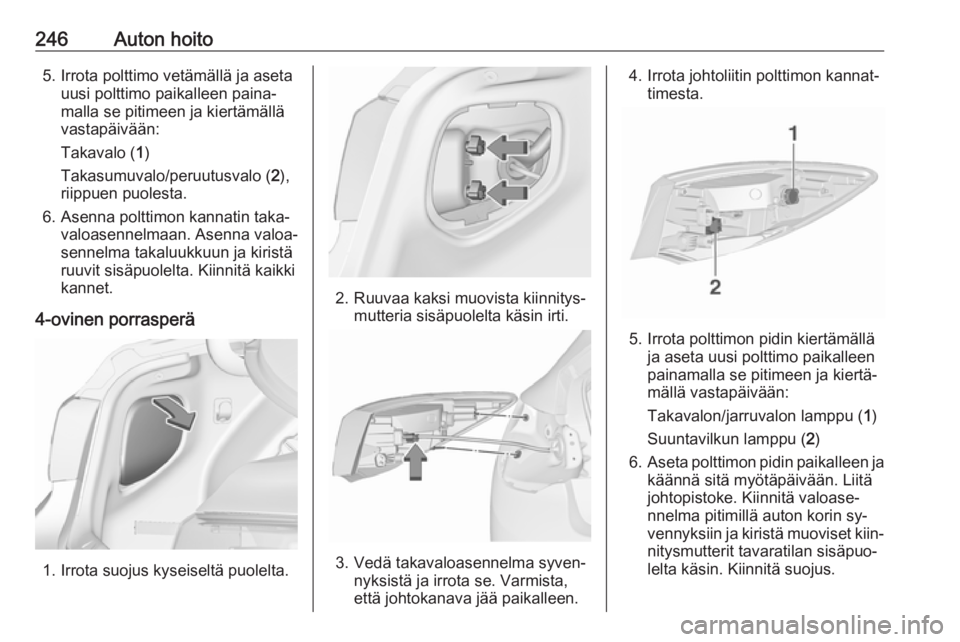

246Auton hoito5. Irrota polttimo vetämällä ja asetauusi polttimo paikalleen paina‐
malla se pitimeen ja kiertämällä
vastapäivään:
Takavalo ( 1)
Takasumuvalo/peruutusvalo ( 2),
riippuen puolesta.
6. Asenna polttimon kannatin taka‐ valoasennelmaan. Asenna valoa‐
sennelma takaluukkuun ja kiristä
ruuvit sisäpuolelta. Kiinnitä kaikki
kannet.
4-ovinen porrasperä
1. Irrota suojus kyseiseltä puolelta.
2. Ruuvaa kaksi muovista kiinnitys‐ mutteria sisäpuolelta käsin irti.
3. Vedä takavaloasennelma syven‐nyksistä ja irrota se. Varmista,
että johtokanava jää paikalleen.
4. Irrota johtoliitin polttimon kannat‐ timesta.
5. Irrota polttimon pidin kiertämällä ja aseta uusi polttimo paikalleen
painamalla se pitimeen ja kiertä‐ mällä vastapäivään:
Takavalon/jarruvalon lamppu ( 1)
Suuntavilkun lamppu ( 2)
6. Aseta polttimon pidin paikalleen ja
käännä sitä myötäpäivään. Liitä
johtopistoke. Kiinnitä valoase‐
nnelma pitimillä auton korin sy‐
vennyksiin ja kiristä muoviset kiin‐ nitysmutterit tavaratilan sisäpuo‐lelta käsin. Kiinnitä suojus.
