2016 OPEL ASTRA J Ohjekirja (in Finnish)

Säilytys87Suojus yläasennossa
Paina suojan päässä oleva kahva
alas. Suojuksen takaosa ohjataan au‐
tomaattisesti ylöspäin.
Suojan irrotus
Avaa tavaratilan suoja.
Vedä oikealla puolella ylhäällä ole‐
vasta vapautusvivusta ja pidä sitä
paikallaan. Nosta tavaratilan suojaa
ensin oikealta ja ota se pois kiinnitys‐
kohdistaan.
Irrotettua suojusta voidaan säilyttää
takalattian suojuksen alla kuvassa
esitetyllä tavalla.
Tavaratilan lattian suojalevy 3 88.
Suojan asennus
Aseta tavaratilan suojan vasen puoli kiinnityskohtaansa, vedä vapautusvi‐
pua ylöspäin ja pidä sitä paikallaan,
aseta tavaratilan suojan oikea puoli
kiinnityskohtaansa ja lukitse.

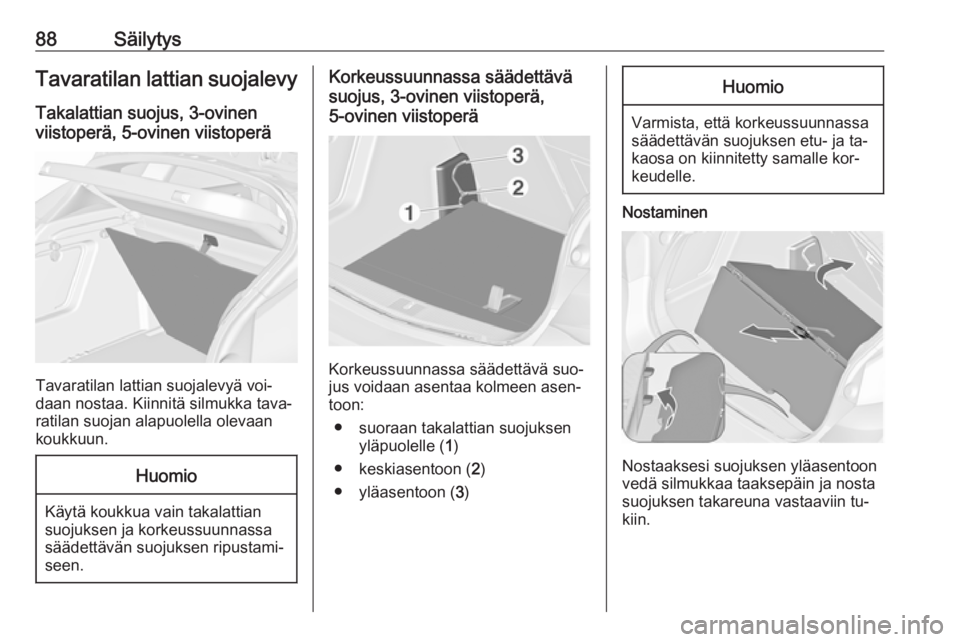

88SäilytysTavaratilan lattian suojalevy
Takalattian suojus, 3-ovinen
viistoperä, 5-ovinen viistoperä
Tavaratilan lattian suojalevyä voi‐
daan nostaa. Kiinnitä silmukka tava‐
ratilan suojan alapuolella olevaan
koukkuun.
Huomio
Käytä koukkua vain takalattian suojuksen ja korkeussuunnassa
säädettävän suojuksen ripustami‐
seen.
Korkeussuunnassa säädettävä
suojus, 3-ovinen viistoperä,
5-ovinen viistoperä
Korkeussuunnassa säädettävä suo‐
jus voidaan asentaa kolmeen asen‐
toon:
● suoraan takalattian suojuksen yläpuolelle ( 1)
● keskiasentoon ( 2)
● yläasentoon ( 3)
Huomio
Varmista, että korkeussuunnassa
säädettävän suojuksen etu- ja ta‐
kaosa on kiinnitetty samalle kor‐
keudelle.
Nostaminen
Nostaaksesi suojuksen yläasentoon
vedä silmukkaa taaksepäin ja nosta
suojuksen takareuna vastaaviin tu‐
kiin.

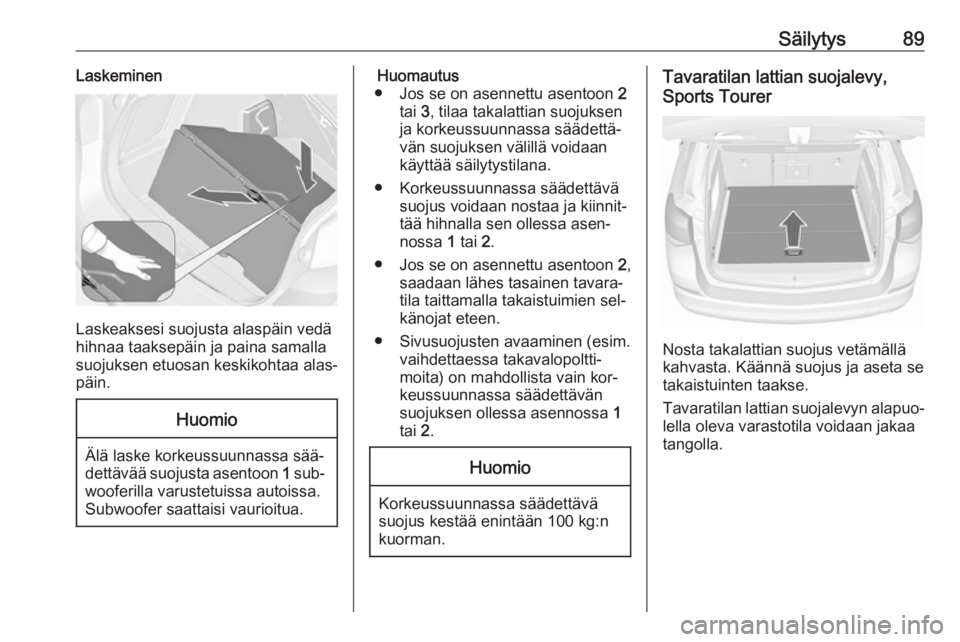

Säilytys89Laskeminen
Laskeaksesi suojusta alaspäin vedä
hihnaa taaksepäin ja paina samalla
suojuksen etuosan keskikohtaa alas‐
päin.
Huomio
Älä laske korkeussuunnassa sää‐
dettävää suojusta asentoon 1 sub‐
wooferilla varustetuissa autoissa.
Subwoofer saattaisi vaurioitua.
Huomautus
● Jos se on asennettu asentoon 2
tai 3, tilaa takalattian suojuksen
ja korkeussuunnassa säädettä‐
vän suojuksen välillä voidaan
käyttää säilytystilana.
● Korkeussuunnassa säädettävä suojus voidaan nostaa ja kiinnit‐tää hihnalla sen ollessa asen‐
nossa 1 tai 2.
● Jos se on asennettu asentoon 2,
saadaan lähes tasainen tavara‐
tila taittamalla takaistuimien sel‐
känojat eteen.
● Sivusuojusten avaaminen (esim. vaihdettaessa takavalopoltti‐
moita) on mahdollista vain kor‐
keussuunnassa säädettävän
suojuksen ollessa asennossa 1
tai 2.Huomio
Korkeussuunnassa säädettävä
suojus kestää enintään 100 kg:n
kuorman.
Tavaratilan lattian suojalevy,
Sports Tourer
Nosta takalattian suojus vetämällä
kahvasta. Käännä suojus ja aseta se
takaistuinten taakse.
Tavaratilan lattian suojalevyn alapuo‐ lella oleva varastotila voidaan jakaa
tangolla.

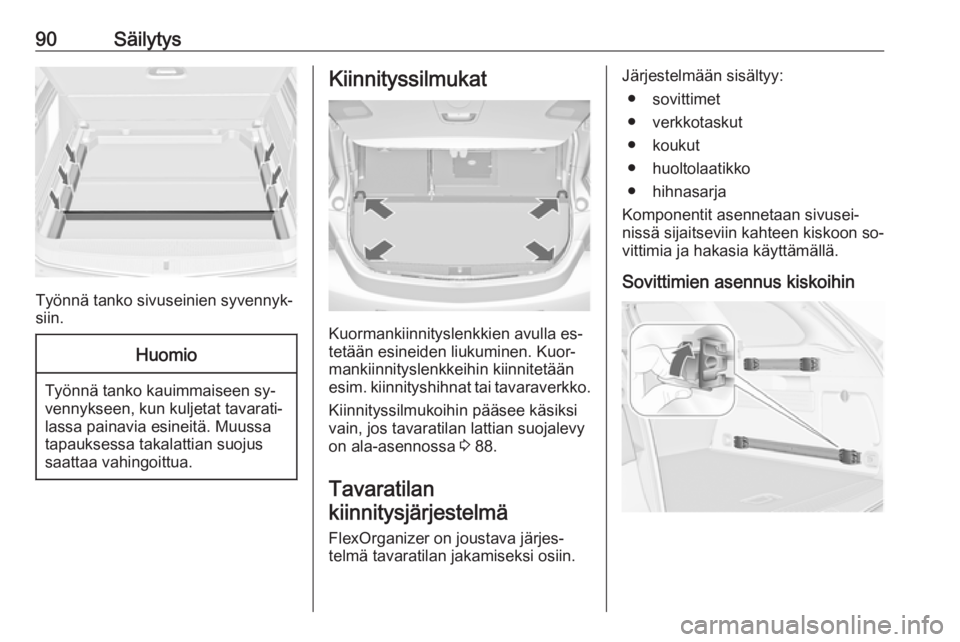

90Säilytys
Työnnä tanko sivuseinien syvennyk‐
siin.
Huomio
Työnnä tanko kauimmaiseen sy‐
vennykseen, kun kuljetat tavarati‐
lassa painavia esineitä. Muussa
tapauksessa takalattian suojus
saattaa vahingoittua.
Kiinnityssilmukat
Kuormankiinnityslenkkien avulla es‐
tetään esineiden liukuminen. Kuor‐
mankiinnityslenkkeihin kiinnitetään
esim. kiinnityshihnat tai tavaraverkko.
Kiinnityssilmukoihin pääsee käsiksi
vain, jos tavaratilan lattian suojalevy
on ala-asennossa 3 88.
Tavaratilan
kiinnitysjärjestelmä
FlexOrganizer on joustava järjes‐
telmä tavaratilan jakamiseksi osiin.
Järjestelmään sisältyy:
● sovittimet
● verkkotaskut
● koukut
● huoltolaatikko
● hihnasarja
Komponentit asennetaan sivusei‐
nissä sijaitseviin kahteen kiskoon so‐
vittimia ja hakasia käyttämällä.
Sovittimien asennus kiskoihin

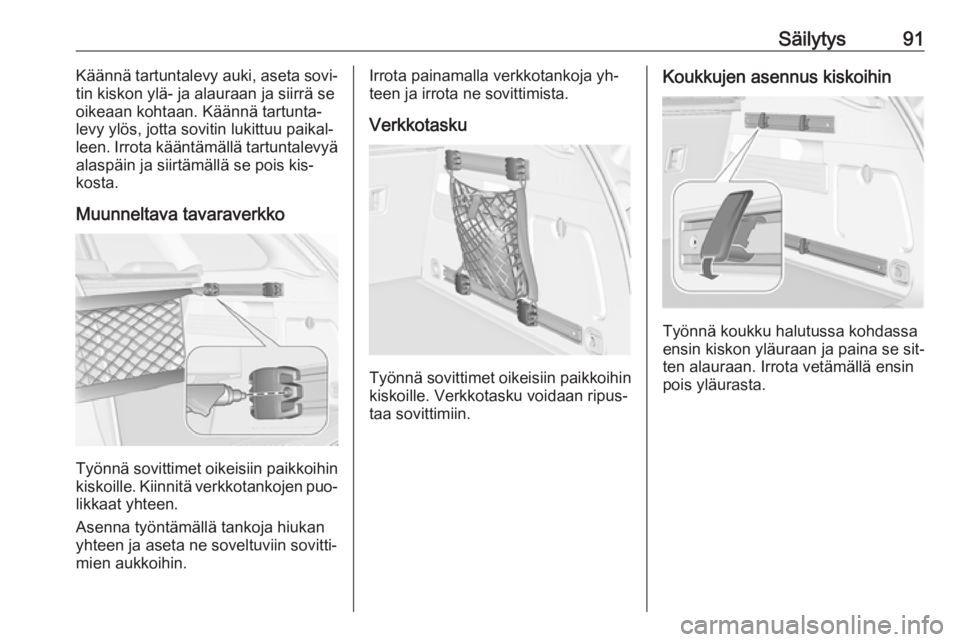

Säilytys91Käännä tartuntalevy auki, aseta sovi‐
tin kiskon ylä- ja alauraan ja siirrä se
oikeaan kohtaan. Käännä tartunta‐
levy ylös, jotta sovitin lukittuu paikal‐
leen. Irrota kääntämällä tartuntalevyä alaspäin ja siirtämällä se pois kis‐
kosta.
Muunneltava tavaraverkko
Työnnä sovittimet oikeisiin paikkoihin kiskoille. Kiinnitä verkkotankojen puo‐
likkaat yhteen.
Asenna työntämällä tankoja hiukan
yhteen ja aseta ne soveltuviin sovitti‐
mien aukkoihin.
Irrota painamalla verkkotankoja yh‐
teen ja irrota ne sovittimista.
Verkkotasku
Työnnä sovittimet oikeisiin paikkoihin kiskoille. Verkkotasku voidaan ripus‐taa sovittimiin.
Koukkujen asennus kiskoihin
Työnnä koukku halutussa kohdassa
ensin kiskon yläuraan ja paina se sit‐
ten alauraan. Irrota vetämällä ensin
pois yläurasta.

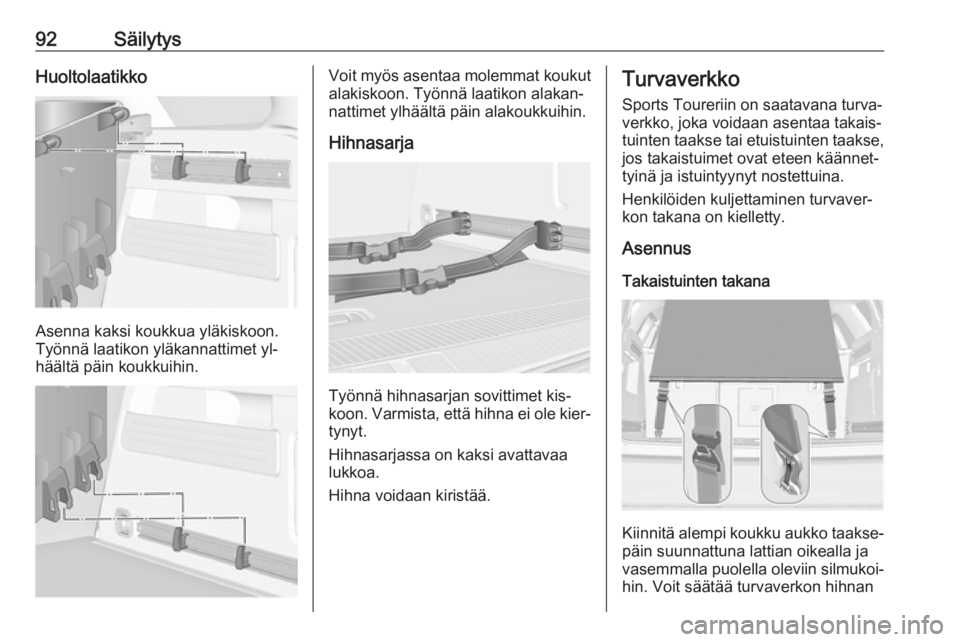

92SäilytysHuoltolaatikko
Asenna kaksi koukkua yläkiskoon.
Työnnä laatikon yläkannattimet yl‐
häältä päin koukkuihin.
Voit myös asentaa molemmat koukut
alakiskoon. Työnnä laatikon alakan‐
nattimet ylhäältä päin alakoukkuihin.
Hihnasarja
Työnnä hihnasarjan sovittimet kis‐
koon. Varmista, että hihna ei ole kier‐
tynyt.
Hihnasarjassa on kaksi avattavaa
lukkoa.
Hihna voidaan kiristää.
Turvaverkko
Sports Toureriin on saatavana turva‐
verkko, joka voidaan asentaa takais‐
tuinten taakse tai etuistuinten taakse, jos takaistuimet ovat eteen käännet‐
tyinä ja istuintyynyt nostettuina.
Henkilöiden kuljettaminen turvaver‐ kon takana on kielletty.
Asennus
Takaistuinten takana
Kiinnitä alempi koukku aukko taakse‐
päin suunnattuna lattian oikealla ja
vasemmalla puolella oleviin silmukoi‐ hin. Voit säätää turvaverkon hihnan

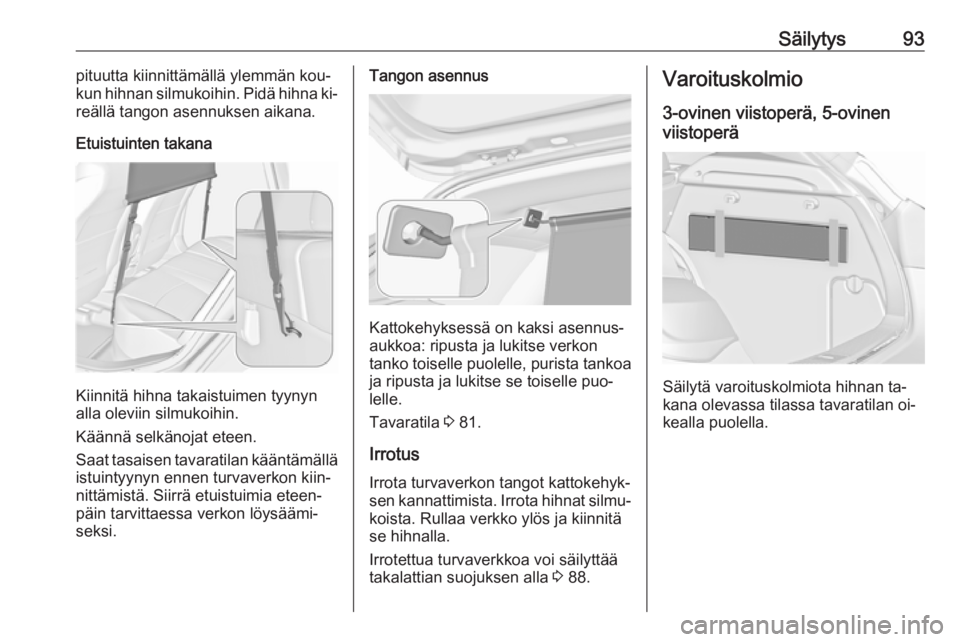

Säilytys93pituutta kiinnittämällä ylemmän kou‐
kun hihnan silmukoihin. Pidä hihna ki‐
reällä tangon asennuksen aikana.
Etuistuinten takana
Kiinnitä hihna takaistuimen tyynyn
alla oleviin silmukoihin.
Käännä selkänojat eteen.
Saat tasaisen tavaratilan kääntämällä
istuintyynyn ennen turvaverkon kiin‐
nittämistä. Siirrä etuistuimia eteen‐ päin tarvittaessa verkon löysäämi‐
seksi.
Tangon asennus
Kattokehyksessä on kaksi asennus‐
aukkoa: ripusta ja lukitse verkon
tanko toiselle puolelle, purista tankoa
ja ripusta ja lukitse se toiselle puo‐
lelle.
Tavaratila 3 81.
Irrotus
Irrota turvaverkon tangot kattokehyk‐
sen kannattimista. Irrota hihnat silmu‐
koista. Rullaa verkko ylös ja kiinnitä
se hihnalla.
Irrotettua turvaverkkoa voi säilyttää takalattian suojuksen alla 3 88.
Varoituskolmio
3-ovinen viistoperä, 5-ovinen
viistoperä
Säilytä varoituskolmiota hihnan ta‐
kana olevassa tilassa tavaratilan oi‐
kealla puolella.

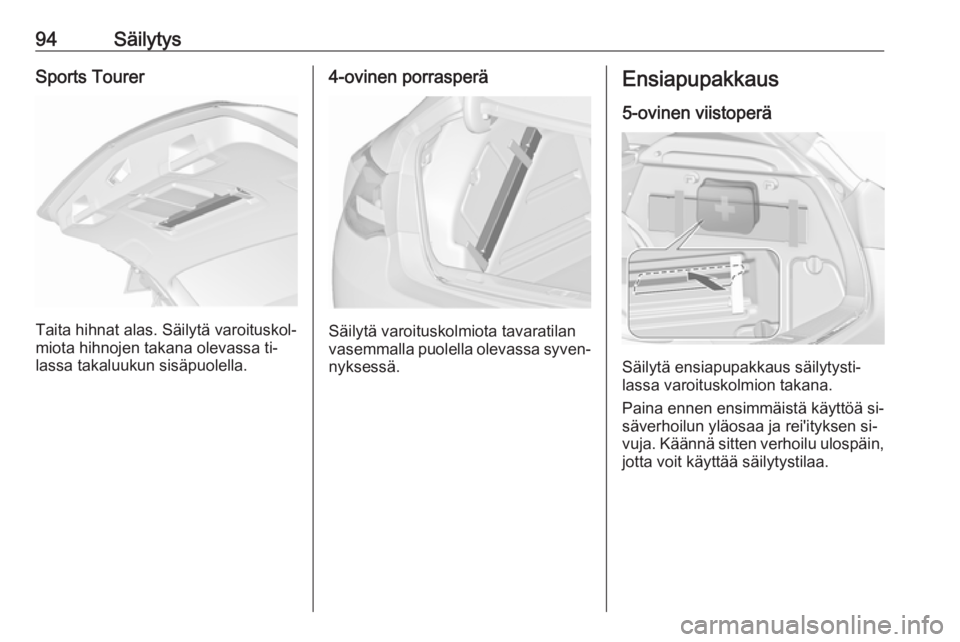

94SäilytysSports Tourer
Taita hihnat alas. Säilytä varoituskol‐
miota hihnojen takana olevassa ti‐
lassa takaluukun sisäpuolella.
4-ovinen porrasperä
Säilytä varoituskolmiota tavaratilan
vasemmalla puolella olevassa syven‐ nyksessä.
Ensiapupakkaus
5-ovinen viistoperä
Säilytä ensiapupakkaus säilytysti‐
lassa varoituskolmion takana.
Paina ennen ensimmäistä käyttöä si‐
säverhoilun yläosaa ja rei'ityksen si‐
vuja. Käännä sitten verhoilu ulospäin,
jotta voit käyttää säilytystilaa.
