2016 OPEL ASTRA J Ohjekirja (in Finnish)

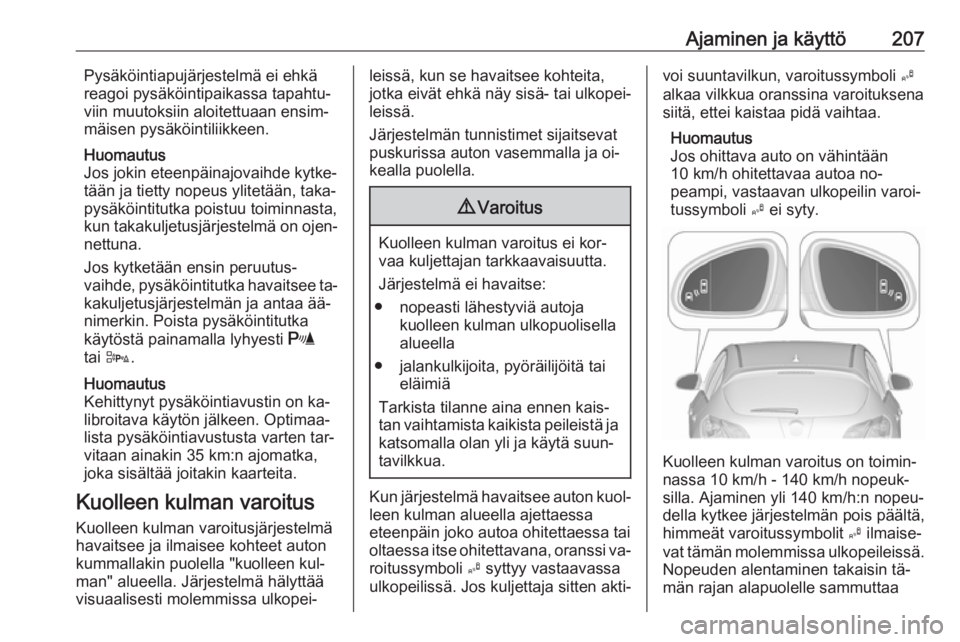

Ajaminen ja käyttö207Pysäköintiapujärjestelmä ei ehkä
reagoi pysäköintipaikassa tapahtu‐
viin muutoksiin aloitettuaan ensim‐
mäisen pysäköintiliikkeen.
Huomautus
Jos jokin eteenpäinajovaihde kytke‐
tään ja tietty nopeus ylitetään, taka‐
pysäköintitutka poistuu toiminnasta,
kun takakuljetusjärjestelmä on ojen‐
nettuna.
Jos kytketään ensin peruutus‐
vaihde, pysäköintitutka havaitsee ta‐ kakuljetusjärjestelmän ja antaa ää‐
nimerkin. Poista pysäköintitutka
käytöstä painamalla lyhyesti r
tai D .
Huomautus
Kehittynyt pysäköintiavustin on ka‐
libroitava käytön jälkeen. Optimaa‐
lista pysäköintiavustusta varten tar‐
vitaan ainakin 35 km:n ajomatka,
joka sisältää joitakin kaarteita.
Kuolleen kulman varoitus
Kuolleen kulman varoitusjärjestelmä
havaitsee ja ilmaisee kohteet auton
kummallakin puolella "kuolleen kul‐
man" alueella. Järjestelmä hälyttää
visuaalisesti molemmissa ulkopei‐leissä, kun se havaitsee kohteita,
jotka eivät ehkä näy sisä- tai ulkopei‐
leissä.
Järjestelmän tunnistimet sijaitsevat
puskurissa auton vasemmalla ja oi‐
kealla puolella.9 Varoitus
Kuolleen kulman varoitus ei kor‐
vaa kuljettajan tarkkaavaisuutta.
Järjestelmä ei havaitse:
● nopeasti lähestyviä autoja kuolleen kulman ulkopuolisella
alueella
● jalankulkijoita, pyöräilijöitä tai eläimiä
Tarkista tilanne aina ennen kais‐
tan vaihtamista kaikista peileistä ja katsomalla olan yli ja käytä suun‐
tavilkkua.
Kun järjestelmä havaitsee auton kuol‐
leen kulman alueella ajettaessa
eteenpäin joko autoa ohitettaessa tai
oltaessa itse ohitettavana, oranssi va‐ roitussymboli B syttyy vastaavassa
ulkopeilissä. Jos kuljettaja sitten akti‐
voi suuntavilkun, varoitussymboli B
alkaa vilkkua oranssina varoituksena
siitä, ettei kaistaa pidä vaihtaa.
Huomautus
Jos ohittava auto on vähintään
10 km/h ohitettavaa autoa no‐
peampi, vastaavan ulkopeilin varoi‐
tussymboli B ei syty.
Kuolleen kulman varoitus on toimin‐
nassa 10 km/h - 140 km/h nopeuk‐
silla. Ajaminen yli 140 km/h:n nopeu‐
della kytkee järjestelmän pois päältä,
himmeät varoitussymbolit B ilmaise‐
vat tämän molemmissa ulkopeileissä.
Nopeuden alentaminen takaisin tä‐
män rajan alapuolelle sammuttaa

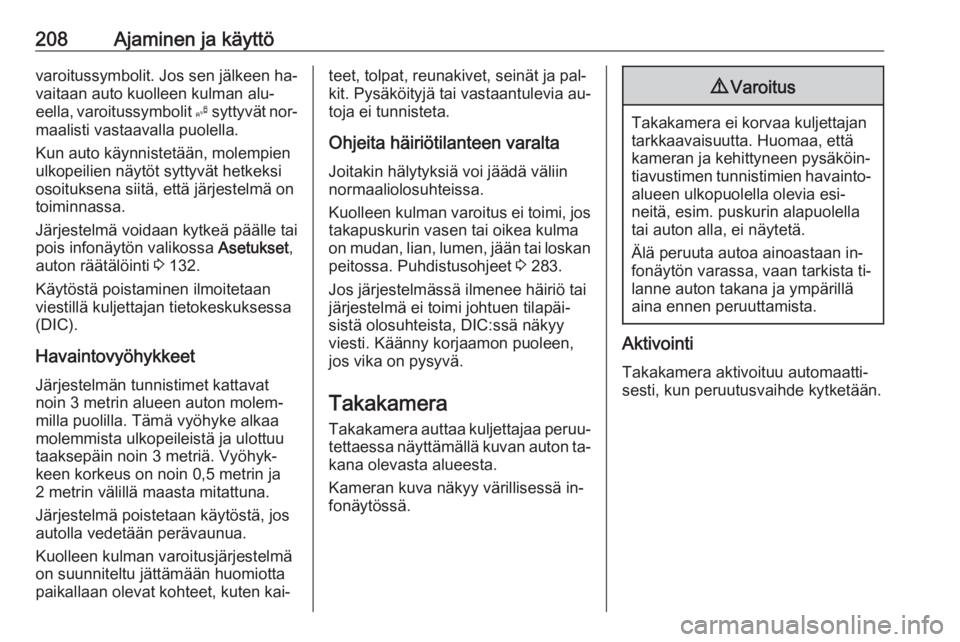

208Ajaminen ja käyttövaroitussymbolit. Jos sen jälkeen ha‐
vaitaan auto kuolleen kulman alu‐
eella, varoitussymbolit B syttyvät nor‐
maalisti vastaavalla puolella.
Kun auto käynnistetään, molempien
ulkopeilien näytöt syttyvät hetkeksi
osoituksena siitä, että järjestelmä on
toiminnassa.
Järjestelmä voidaan kytkeä päälle tai
pois infonäytön valikossa Asetukset,
auton räätälöinti 3 132.
Käytöstä poistaminen ilmoitetaan
viestillä kuljettajan tietokeskuksessa (DIC).
HavaintovyöhykkeetJärjestelmän tunnistimet kattavat
noin 3 metrin alueen auton molem‐ milla puolilla. Tämä vyöhyke alkaa
molemmista ulkopeileistä ja ulottuu
taaksepäin noin 3 metriä. Vyöhyk‐
keen korkeus on noin 0,5 metrin ja
2 metrin välillä maasta mitattuna.
Järjestelmä poistetaan käytöstä, jos
autolla vedetään perävaunua.
Kuolleen kulman varoitusjärjestelmä
on suunniteltu jättämään huomiotta
paikallaan olevat kohteet, kuten kai‐teet, tolpat, reunakivet, seinät ja pal‐
kit. Pysäköityjä tai vastaantulevia au‐
toja ei tunnisteta.
Ohjeita häiriötilanteen varalta
Joitakin hälytyksiä voi jäädä väliin
normaaliolosuhteissa.
Kuolleen kulman varoitus ei toimi, jos
takapuskurin vasen tai oikea kulma
on mudan, lian, lumen, jään tai loskan
peitossa. Puhdistusohjeet 3 283.
Jos järjestelmässä ilmenee häiriö tai
järjestelmä ei toimi johtuen tilapäi‐
sistä olosuhteista, DIC:ssä näkyy
viesti. Käänny korjaamon puoleen,
jos vika on pysyvä.
Takakamera Takakamera auttaa kuljettajaa peruu‐
tettaessa näyttämällä kuvan auton ta‐
kana olevasta alueesta.
Kameran kuva näkyy värillisessä in‐
fonäytössä.9 Varoitus
Takakamera ei korvaa kuljettajan
tarkkaavaisuutta. Huomaa, että
kameran ja kehittyneen pysäköin‐
tiavustimen tunnistimien havainto‐ alueen ulkopuolella olevia esi‐
neitä, esim. puskurin alapuolella
tai auton alla, ei näytetä.
Älä peruuta autoa ainoastaan in‐
fonäytön varassa, vaan tarkista ti‐ lanne auton takana ja ympärillä
aina ennen peruuttamista.
Aktivointi
Takakamera aktivoituu automaatti‐
sesti, kun peruutusvaihde kytketään.

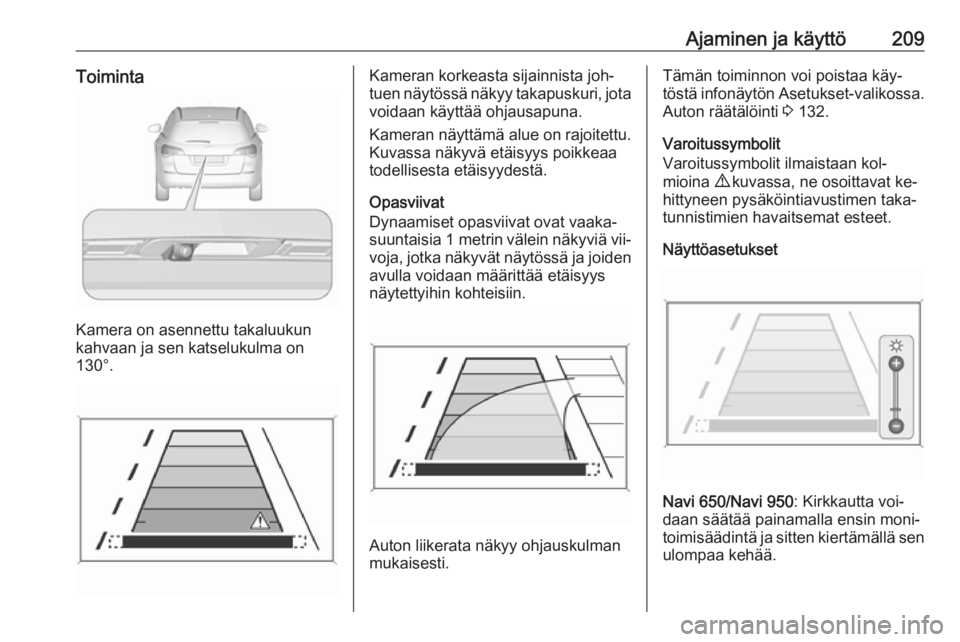

Ajaminen ja käyttö209Toiminta
Kamera on asennettu takaluukun
kahvaan ja sen katselukulma on
130°.
Kameran korkeasta sijainnista joh‐
tuen näytössä näkyy takapuskuri, jota
voidaan käyttää ohjausapuna.
Kameran näyttämä alue on rajoitettu. Kuvassa näkyvä etäisyys poikkeaa
todellisesta etäisyydestä.
Opasviivat
Dynaamiset opasviivat ovat vaaka‐ suuntaisia 1 metrin välein näkyviä vii‐
voja, jotka näkyvät näytössä ja joiden avulla voidaan määrittää etäisyys
näytettyihin kohteisiin.
Auton liikerata näkyy ohjauskulman
mukaisesti.
Tämän toiminnon voi poistaa käy‐ töstä infonäytön Asetukset-valikossa.
Auton räätälöinti 3 132.
Varoitussymbolit
Varoitussymbolit ilmaistaan kol‐
mioina 9 kuvassa, ne osoittavat ke‐
hittyneen pysäköintiavustimen taka‐
tunnistimien havaitsemat esteet.
Näyttöasetukset
Navi 650/Navi 950 : Kirkkautta voi‐
daan säätää painamalla ensin moni‐
toimisäädintä ja sitten kiertämällä sen
ulompaa kehää.

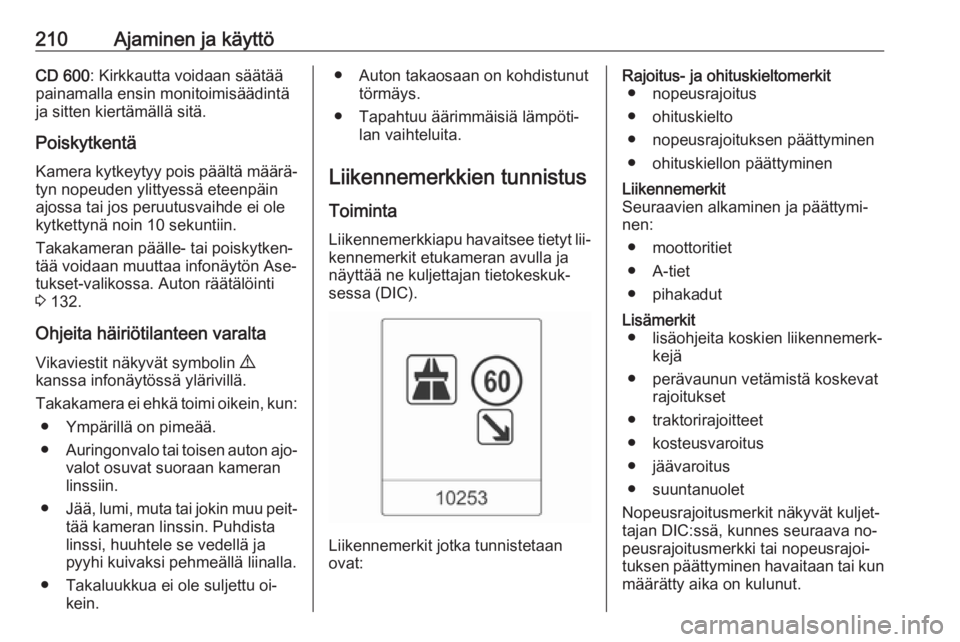

210Ajaminen ja käyttöCD 600: Kirkkautta voidaan säätää
painamalla ensin monitoimisäädintä
ja sitten kiertämällä sitä.
Poiskytkentä Kamera kytkeytyy pois päältä määrä‐
tyn nopeuden ylittyessä eteenpäin
ajossa tai jos peruutusvaihde ei ole
kytkettynä noin 10 sekuntiin.
Takakameran päälle- tai poiskytken‐
tää voidaan muuttaa infonäytön Ase‐ tukset-valikossa. Auton räätälöinti
3 132.
Ohjeita häiriötilanteen varalta
Vikaviestit näkyvät symbolin 9
kanssa infonäytössä ylärivillä.
Takakamera ei ehkä toimi oikein, kun: ● Ympärillä on pimeää.
● Auringonvalo tai toisen auton ajo‐
valot osuvat suoraan kameran
linssiin.
● Jää, lumi, muta tai jokin muu peit‐
tää kameran linssin. Puhdista
linssi, huuhtele se vedellä ja
pyyhi kuivaksi pehmeällä liinalla.
● Takaluukkua ei ole suljettu oi‐ kein.● Auton takaosaan on kohdistunuttörmäys.
● Tapahtuu äärimmäisiä lämpöti‐ lan vaihteluita.
Liikennemerkkien tunnistus Toiminta
Liikennemerkkiapu havaitsee tietyt lii‐
kennemerkit etukameran avulla ja
näyttää ne kuljettajan tietokeskuk‐
sessa (DIC).
Liikennemerkit jotka tunnistetaan
ovat:
Rajoitus- ja ohituskieltomerkit ● nopeusrajoitus
● ohituskielto
● nopeusrajoituksen päättyminen
● ohituskiellon päättyminenLiikennemerkit
Seuraavien alkaminen ja päättymi‐
nen:
● moottoritiet
● A-tiet
● pihakadutLisämerkit ● lisäohjeita koskien liikennemerk‐ kejä
● perävaunun vetämistä koskevat rajoitukset
● traktorirajoitteet
● kosteusvaroitus
● jäävaroitus
● suuntanuolet
Nopeusrajoitusmerkit näkyvät kuljet‐
tajan DIC:ssä, kunnes seuraava no‐
peusrajoitusmerkki tai nopeusrajoi‐
tuksen päättyminen havaitaan tai kun määrätty aika on kulunut.

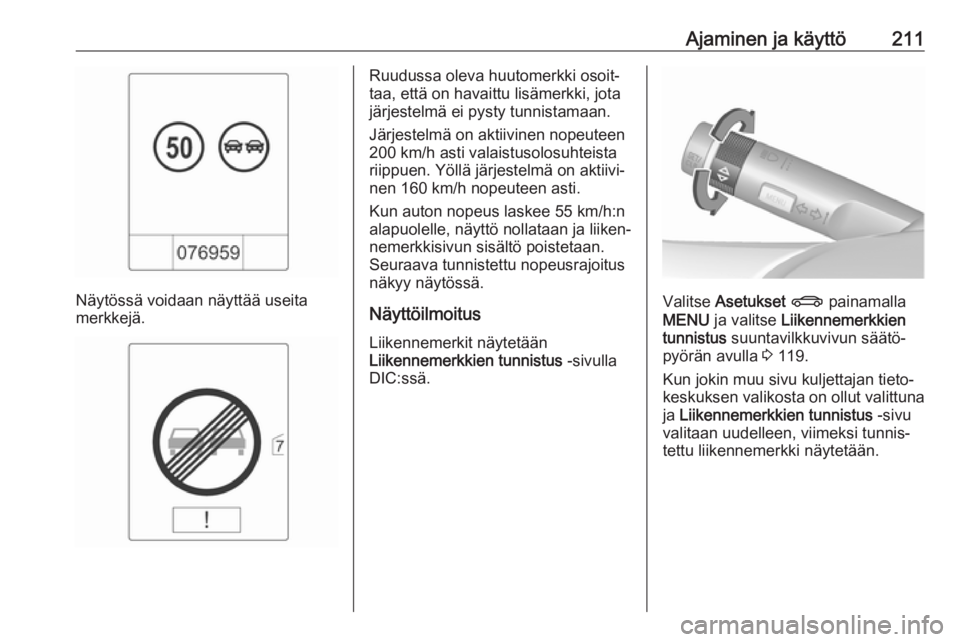

Ajaminen ja käyttö211
Näytössä voidaan näyttää useita
merkkejä.
Ruudussa oleva huutomerkki osoit‐
taa, että on havaittu lisämerkki, jota
järjestelmä ei pysty tunnistamaan.
Järjestelmä on aktiivinen nopeuteen
200 km/h asti valaistusolosuhteista
riippuen. Yöllä järjestelmä on aktiivi‐
nen 160 km/h nopeuteen asti.
Kun auton nopeus laskee 55 km/h:n
alapuolelle, näyttö nollataan ja liiken‐
nemerkkisivun sisältö poistetaan.
Seuraava tunnistettu nopeusrajoitus
näkyy näytössä.
Näyttöilmoitus
Liikennemerkit näytetään
Liikennemerkkien tunnistus -sivulla
DIC:ssä.
Valitse Asetukset X painamalla
MENU ja valitse Liikennemerkkien
tunnistus suuntavilkkuvivun säätö‐
pyörän avulla 3 119.
Kun jokin muu sivu kuljettajan tieto‐ keskuksen valikosta on ollut valittuna
ja Liikennemerkkien tunnistus -sivu
valitaan uudelleen, viimeksi tunnis‐
tettu liikennemerkki näytetään.

212Ajaminen ja käyttöVaroitustoiminto
Kun toiminto on käytössä, nopeusra‐
joitukset ja ohituskieltomerkit näkyvät ponnahdusvaroituksina DIC:ssä.
Varoitustoiminnon voi kytkeä päälle
tai pois liikennemerkkien tunnistussi‐
vun Asetukset-valikosta painamalla
suuntavilkkuvivussa SET/CLR.
Kun Asetukset-sivu näkyy, valitse
Pois kytkeäksesi varoitustoiminnon
pois. Aktivoi uudelleen valitsemalla
On .
Kun sytytysvirta kytketään, varoitus‐
toiminto on poiskytkettynä.
Ponnahdusilmoitus näkyy noin
8 sekunnin ajan kuljettajan tietokes‐
kuksessa.
Järjestelmän nollaaminen
Liikennemerkkien tunnistuksen
muisti voidaan tyhjentää liikenne‐
merkkien tunnistussivun Asetukset-
valikossa painamalla SET/CLR suun‐
tavilkkuvivussa ja pitämällä sitä pai‐
nettuna. Onnistuneen nollauksen jäl‐
keen kuuluu merkkiääni ja seuraava
symboli näkyy näytössä, kunnes seu‐ raava liikennemerkki havaitaan.
Joissakin tapauksissa järjestelmä
nollaa liikennemerkkien tunnistuksen
muistin automaattisesti.

Ajaminen ja käyttö213Ohjeita häiriötilanteen varalta
Liikennemerkkiapu ei ehkä toimi oi‐ kein, kun:
● Tuulilasin alue, jolla etukamera sijaitsee, ei ole puhdas.
● Liikennemerkit ovat kokonaan tai
osittain peitossa tai vaikeita ha‐
vaita.
● Ympäristön olosuhteet ovat epä‐ edulliset, esim. rankkasade, lu‐
misade, suora auringonvalo tai
varjot. Tällöin kuljettajan tieto‐
keskuksessa näkyy Ei
liikennemerkki havaintoa.
Johtuen säästä .
● Liikennemerkit on asennettu vää‐
rin tai ne ovat vaurioituneet.
● Liikennemerkit eivät vastaa Wie‐ nin liikennemerkkejä koskevaa
sopimusta (Wiener Übereinkom‐
men über Straßenverkehrszei‐ chen).Huomio
Järjestelmän tarkoitus on auttaa
kuljettajaa määritetyllä nopeusalu‐ eella erottamaan tietyt liikenne‐
merkit. Älä jätä huomioimatta lii‐
kennemerkkejä, joita järjestelmä
ei näytä.
Järjestelmä ei erota mitään muita
kuin tavalliset liikennemerkit, jotka saattavat aloittaa tai lopettaa no‐
peusrajoituksen.
Älä omaksu riskejä ottavaa ajota‐
paa tästä erityistoiminnosta huoli‐
matta.
Sopeuta ajonopeus aina tieolo‐
suhteisiin.
Kuljettajan apujärjestelmät eivät vapauta kuljettajaa tämän täy‐
destä vastuusta auton käsitte‐
lyssä.
Kaistavahti
Kaistavahtijärjestelmä tarkkailee etu‐
kameralla kaistamerkintöjä, joiden
välissä auto kulkee. Järjestelmä ha‐
vaitsee kaistanvaihdot ja varoittaa
kuljettajaa tahattomasta kaistanvaih‐
dosta näkyvällä varoituksella ja ääni‐
merkillä.
Edellytykset tahattoman kaistanvaih‐
don havaitsemiselle ovat:
● Suuntavilkkuja ei käytetä.
● Jarrupoljinta ei paineta.
● Kaasupoljinta ei paineta eikä ajo‐
nopeutta kiihdytetä.
● Ohjausliikkeitä ei tehdä.
Jos kuljettaja tekee toimenpiteitä, va‐
roitusta ei anneta.
Aktivointi

214Ajaminen ja käyttöKaistavahti aktivoidaan paina‐
malla ). Painikkeessa palava LED on
merkki siitä, että järjestelmä on toi‐
minnassa. Kun mittariston merkki‐
valo ) palaa vihreänä, järjestelmä on
toimintavalmiudessa.
Järjestelmää voidaan käyttää vain yli
56 km/h:n ajonopeuksilla kaistamer‐
kintöjen ollessa havaittavissa.
Kun järjestelmä havaitsee tahatto‐
man kaistanvaihdon, merkkivalo )
vaihtuu keltaiseksi ja vilkkuu. Samalla
kuuluu äänimerkki.Poiskytkentä
Järjestelmä passivoidaan paina‐
malla ), jolloin painikkeen LED sam‐
muu.
Alle 56 km/h:n nopeuksilla järjestel‐
mää ei voida käyttää.
Ohjeita häiriötilanteen varalta
Kaistavahtijärjestelmä ei ehkä toimi
oikein, kun:
● Tuulilasi ei ole puhdas.
● Ympäristön olosuhteet ovat epä‐ edulliset, esim. rankkasade, lu‐
misade, suora auringonvalo tai
varjot.
Järjestelmä ei voi toimia, jos kaista‐
merkintöjä ei havaita.Polttoaine
Bensiinimoottorienpolttoaine
Käytä vain lyijytöntä polttoainetta,
joka täyttää eurooppalaisen standar‐
din EN 228 tai E DIN 51626-1 vaati‐
mukset tai vastaavaa.
Moottorissa voi käyttää enintään 10
% etanolia sisältävää polttoainetta
(esim. E10).
Käytä suositellun oktaaniluvun poltto‐
ainetta 3 295.Huomio
Älä käytä polttoaineita tai polttoai‐
neen lisäaineita, jotka sisältävät
metalliyhdisteitä, esimerkiksi
mangaanipohjaisia lisäaineita. Se
saattaisi aiheuttaa moottorivauri‐
oita.
