Page 217 of 351

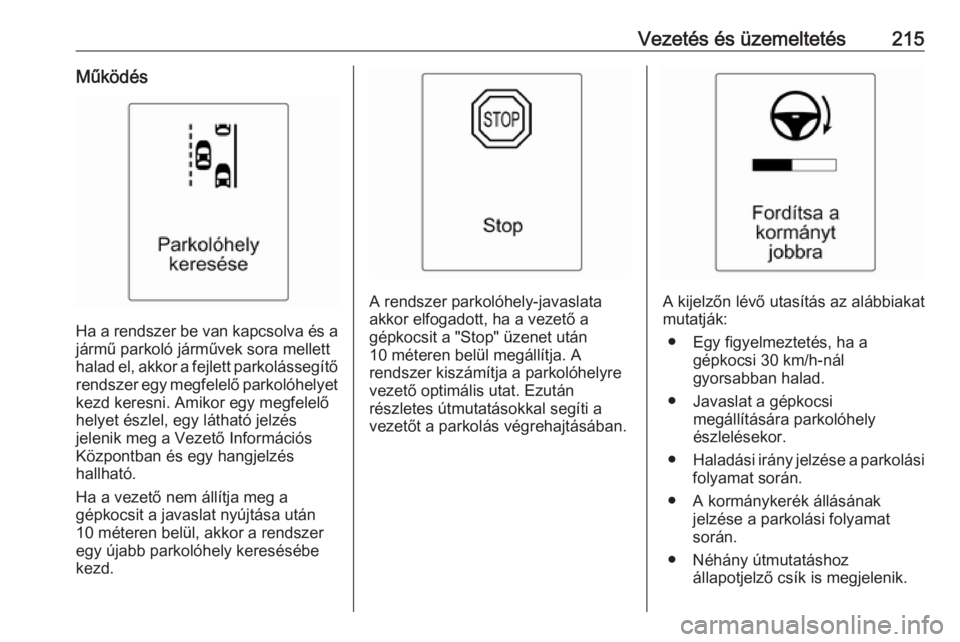

Vezetés és üzemeltetés215Működés
Ha a rendszer be van kapcsolva és ajármű parkoló járművek sora mellett
halad el, akkor a fejlett parkolássegítő
rendszer egy megfelelő parkolóhelyet kezd keresni. Amikor egy megfelelő
helyet észlel, egy látható jelzés
jelenik meg a Vezető Információs
Központban és egy hangjelzés
hallható.
Ha a vezető nem állítja meg a
gépkocsit a javaslat nyújtása után
10 méteren belül, akkor a rendszer
egy újabb parkolóhely keresésébe
kezd.
A rendszer parkolóhely-javaslata
akkor elfogadott, ha a vezető a
gépkocsit a "Stop" üzenet után
10 méteren belül megállítja. A
rendszer kiszámítja a parkolóhelyre
vezető optimális utat. Ezután
részletes útmutatásokkal segíti a
vezetőt a parkolás végrehajtásában.A kijelzőn lévő utasítás az alábbiakat
mutatják:
● Egy figyelmeztetés, ha a gépkocsi 30 km/h-nál
gyorsabban halad.
● Javaslat a gépkocsi megállítására parkolóhely
észlelésekor.
● Haladási irány jelzése a parkolási
folyamat során.
● A kormánykerék állásának jelzése a parkolási folyamat
során.
● Néhány útmutatáshoz állapotjelző csík is megjelenik.
Page 218 of 351

216Vezetés és üzemeltetés
A sikeres parkolás végrehajtását a
'Végpozíció' szimbólum jelzi.
Mindig figyeljen az első-hátsó
parkolássegítő rendszer hangjára. A
folyamatos hangjelzés azt jelzi, hogy
egy tárgytól mért távolság kisebb mint
körülbelül 30 cm.
A parkolási oldal megváltoztatása
A rendszer arra van beállítva, hogy alapesetben az utasoldalon keressen parkolóhelyet. Ha a vezető felöli
oldalon akar parkolóhelyet keresni, akkor a keresés idejére kapcsolja bea vezető oldali irányjelzőt.
Amint lekapcsolja az irányjelzőt, a
rendszer ismét az utasoldalon kezd el
parkolóhelyet keresni.
Kijelzési prioritások
A Fejlett parkolássegítő
bekapcsolása után egy üzenet jelenik meg a DIC-ben. A fejlett
parkolássegítő kijelzését a DIC-ben
felfüggeszthetik nagyobb fontosságú
tájékoztató üzenetek. Miután az
irányjelző karon lévő SET/CLR
megnyomásával nyugtázta az
üzenetet, a fejlett parkolássegítő
utasításai ismét megjelennek, és a
parkolási manőver folytatható.
Kikapcsolás
A rendszer kikapcsol: ● a D rövid megnyomására, ha a
fejlett parkolássegítő rendszer és
az első-hátsó parkolássegítő
rendszer be van kapcsolva
● a D hosszú megnyomására, ha
a fejlett parkolássegítő rendszer
be van kapcsolva
● sikeresen befejezve egy parkolási manővert● 30 km/h-nál nagyobb sebességnél
● a gyújtás kikapcsolásakor
A parkolási folyamat során a vezető
vagy a rendszer által történő
kikapcsolást a DIC-ben megjelenő
Parkolás deaktiválva üzenet jelzi.
Meghibásodás
Egy üzenet jelenik meg a DIC-ben, amikor:
● A rendszer meghibásodott.
● A vezető nem hajtotta végre sikeresen a parkolási folyamatot.
● A rendszer nem működik.
Ha egy tárgyat észlel a parkolási
utasítások során, Stop kijelzés
látható a DIC-ben. A tárgy
eltávolítása folytatja parkolási
műveletet. Ha az akadályt nem
távolítják el, a rendszer kikapcsol. Új
parkolóhely kereséséhez és a
rendszer bekapcsolásához, nyomja
meg a D gombot kb.
egy másodpercre.
Page 219 of 351

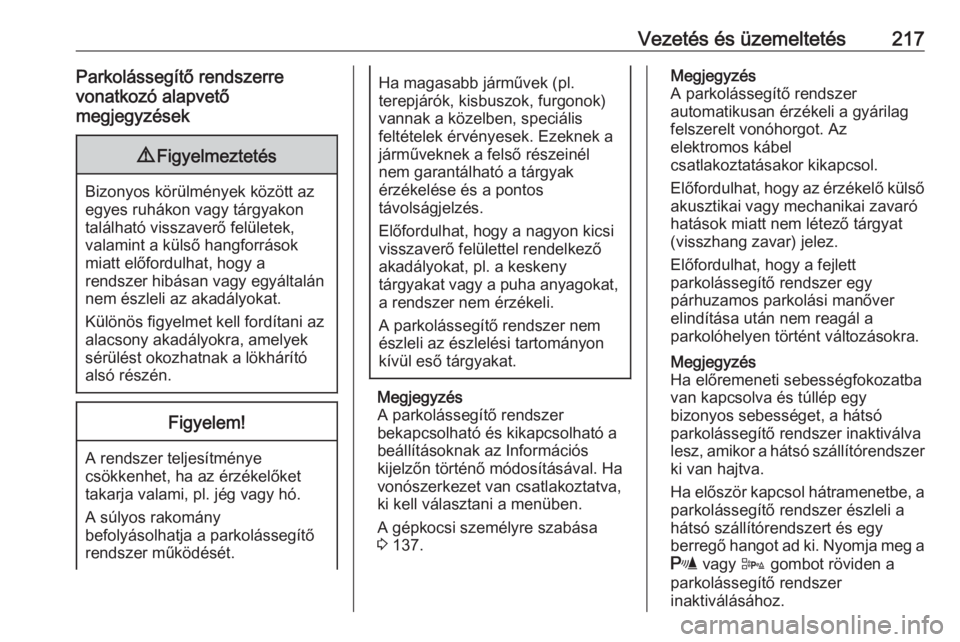

Vezetés és üzemeltetés217Parkolássegítő rendszerre
vonatkozó alapvető
megjegyzések9 Figyelmeztetés
Bizonyos körülmények között az
egyes ruhákon vagy tárgyakon
található visszaverő felületek,
valamint a külső hangforrások
miatt előfordulhat, hogy a
rendszer hibásan vagy egyáltalán
nem észleli az akadályokat.
Különös figyelmet kell fordítani az
alacsony akadályokra, amelyek
sérülést okozhatnak a lökhárító
alsó részén.
Figyelem!
A rendszer teljesítménye csökkenhet, ha az érzékelőket
takarja valami, pl. jég vagy hó.
A súlyos rakomány
befolyásolhatja a parkolássegítő
rendszer működését.
Ha magasabb járművek (pl.
terepjárók, kisbuszok, furgonok) vannak a közelben, speciális
feltételek érvényesek. Ezeknek a
járműveknek a felső részeinél
nem garantálható a tárgyak
érzékelése és a pontos
távolságjelzés.
Előfordulhat, hogy a nagyon kicsi
visszaverő felülettel rendelkező
akadályokat, pl. a keskeny
tárgyakat vagy a puha anyagokat, a rendszer nem érzékeli.
A parkolássegítő rendszer nem
észleli az észlelési tartományon
kívül eső tárgyakat.
Megjegyzés
A parkolássegítő rendszer
bekapcsolható és kikapcsolható a
beállításoknak az Információs
kijelzőn történő módosításával. Ha
vonószerkezet van csatlakoztatva,
ki kell választani a menüben.
A gépkocsi személyre szabása
3 137.
Megjegyzés
A parkolássegítő rendszer
automatikusan érzékeli a gyárilag
felszerelt vonóhorgot. Az
elektromos kábel
csatlakoztatásakor kikapcsol.
Előfordulhat, hogy az érzékelő külső
akusztikai vagy mechanikai zavaró
hatások miatt nem létező tárgyat (visszhang zavar) jelez.
Előfordulhat, hogy a fejlett
parkolássegítő rendszer egy
párhuzamos parkolási manőver
elindítása után nem reagál a
parkolóhelyen történt változásokra.
Megjegyzés
Ha előremeneti sebességfokozatba
van kapcsolva és túllép egy
bizonyos sebességet, a hátsó
parkolássegítő rendszer inaktiválva
lesz, amikor a hátsó szállítórendszer ki van hajtva.
Ha először kapcsol hátramenetbe, a parkolássegítő rendszer észleli a
hátsó szállítórendszert és egy
berregő hangot ad ki. Nyomja meg a
r vagy D gombot röviden a
parkolássegítő rendszer
inaktiválásához.
Page 220 of 351

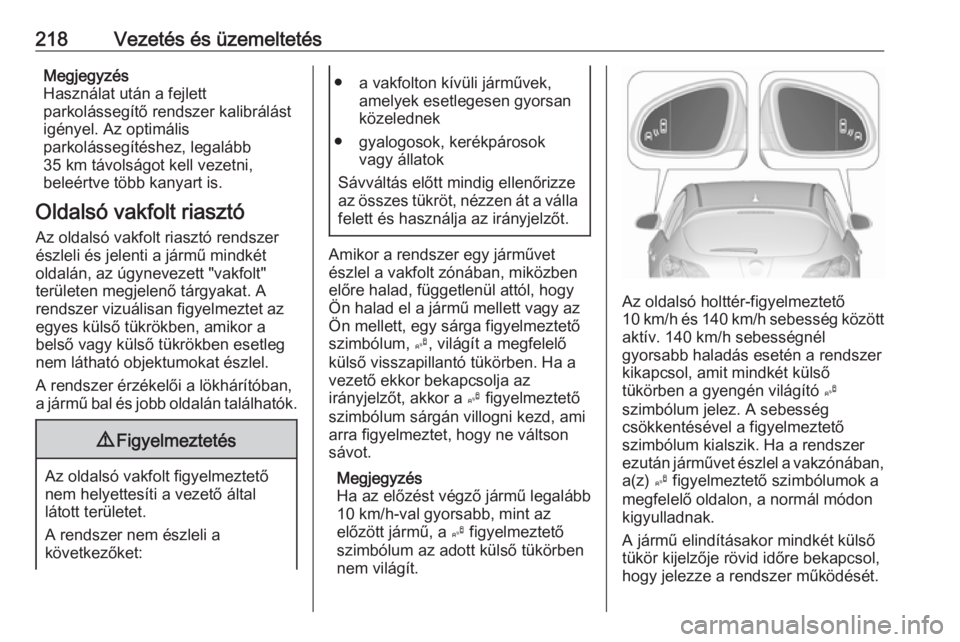

218Vezetés és üzemeltetésMegjegyzés
Használat után a fejlett
parkolássegítő rendszer kalibrálást
igényel. Az optimális
parkolássegítéshez, legalább
35 km távolságot kell vezetni,
beleértve több kanyart is.
Oldalsó vakfolt riasztó Az oldalsó vakfolt riasztó rendszer
észleli és jelenti a jármű mindkét
oldalán, az úgynevezett "vakfolt"
területen megjelenő tárgyakat. A
rendszer vizuálisan figyelmeztet az
egyes külső tükrökben, amikor a
belső vagy külső tükrökben esetleg
nem látható objektumokat észlel.
A rendszer érzékelői a lökhárítóban,
a jármű bal és jobb oldalán találhatók.9 Figyelmeztetés
Az oldalsó vakfolt figyelmeztető
nem helyettesíti a vezető által
látott területet.
A rendszer nem észleli a
következőket:
● a vakfolton kívüli járművek, amelyek esetlegesen gyorsan
közelednek
● gyalogosok, kerékpárosok vagy állatok
Sávváltás előtt mindig ellenőrizze
az összes tükröt, nézzen át a válla felett és használja az irányjelzőt.
Amikor a rendszer egy járművet
észlel a vakfolt zónában, miközben
előre halad, függetlenül attól, hogy
Ön halad el a jármű mellett vagy az Ön mellett, egy sárga figyelmeztetőszimbólum, B, világít a megfelelő
külső visszapillantó tükörben. Ha a
vezető ekkor bekapcsolja az
irányjelzőt, akkor a B figyelmeztető
szimbólum sárgán villogni kezd, ami
arra figyelmeztet, hogy ne váltson
sávot.
Megjegyzés
Ha az előzést végző jármű legalább
10 km/h-val gyorsabb, mint az
előzött jármű, a B figyelmeztető
szimbólum az adott külső tükörben
nem világít.
Az oldalsó holttér-figyelmeztető
10 km/h és 140 km/h sebesség között
aktív. 140 km/h sebességnél
gyorsabb haladás esetén a rendszer
kikapcsol, amit mindkét külső
tükörben a gyengén világító B
szimbólum jelez. A sebesség
csökkentésével a figyelmeztető
szimbólum kialszik. Ha a rendszer
ezután járművet észlel a vakzónában,
a(z) B figyelmeztető szimbólumok a
megfelelő oldalon, a normál módon
kigyulladnak.
A jármű elindításakor mindkét külső
tükör kijelzője rövid időre bekapcsol,
hogy jelezze a rendszer működését.
Page 221 of 351

Vezetés és üzemeltetés219A rendszer bekapcsolható vagy
kikapcsolható a Settings
(Beállítások) elemnél az információs
kijelzőn, a gépkocsi személyre szabása részben 3 137.
A kikapcsolást a Vezető Információs
Központban (DIC) megjelenő üzenet
jelzi.
Észlelési zónák
A rendszer érzékelője egy kb.
3 méter méretű területet fed le a jármű
mindkét oldalán. Ez a zóna mindkét
oldalon a külső visszapillantó tükörnél
kezdődik és kb. 3 méterre terjed ki
hátrafelé. A zóna magassága kb.
0,5 méter és 2 méter között van a talaj
felett.
A rendszer kikapcsol, ha a jármű
utánfutót vontat.
Az oldalsó vakfolt riasztó úgy került
kialakításra, hogy ne vegye
figyelembe az álló tárgyakat, mint
például a szalagkorlátokat,
oszlopokat, járdaszegélyeket, falakat
és rudakat. A parkoló vagy szembe
jövő járművek nem kerülnek
észlelésre.Meghibásodás
Esetenként elmaradhatnak
riasztások normál körülmények
között.
Az oldalsó vakfolt riasztó nem
működik, amikor a hátsó lökhárító bal
vagy jobb oldali sarka sárral, kosszal,
hóval, jéggel vagy hólével borított.
Tisztítási útmutató 3 298.
Abban az esetben, ha a rendszer
meghibásodik vagy időszakos
problémák miatt nem működik, akkor
egy üzenet jelenik meg a DIC-ben.
Forduljon segítségért egy szervizhez
tartós hiba esetén.
Visszapillantó kamera
A tolatókamera segíti a vezetőt
tolatás közben, oly módon, hogy
megjeleníti a jármű mögötti területet.
A kamera képét a színes információs
kijelző jeleníti meg.9 Figyelmeztetés
A tolatókamera nem helyettesíti a
vezető által látott képet. Ne
feledje, hogy a kamera látószögén és a fejlett parkolássegítő
rendszer érzékelőin kívül eső
tárgyak, mint például a lökhárító
alatt vagy a jármű alatt, nem
jelennek meg a kijelzőn.
Ne tolasson a járművel csak az
információs kijelzőt nézve, és a
tolatás előtt ellenőrizze a környező területet a jármű mögött és körül.
Bekapcsolás
A tolatókamera automatikusan
bekapcsol a hátrameneti fokozat
kiválasztásával.
Page 222 of 351

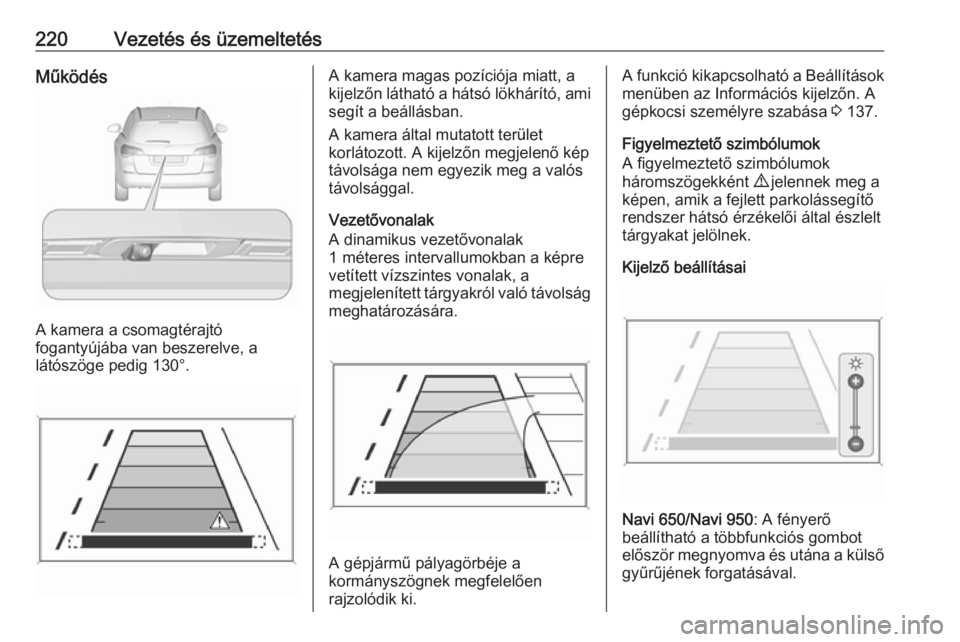

220Vezetés és üzemeltetésMűködés
A kamera a csomagtérajtó
fogantyújába van beszerelve, a
látószöge pedig 130°.
A kamera magas pozíciója miatt, a
kijelzőn látható a hátsó lökhárító, ami segít a beállásban.
A kamera által mutatott terület
korlátozott. A kijelzőn megjelenő kép
távolsága nem egyezik meg a valós
távolsággal.
Vezetővonalak
A dinamikus vezetővonalak
1 méteres intervallumokban a képre
vetített vízszintes vonalak, a
megjelenített tárgyakról való távolság meghatározására.
A gépjármű pályagörbéje a
kormányszögnek megfelelően
rajzolódik ki.
A funkció kikapcsolható a Beállítások menüben az Információs kijelzőn. A
gépkocsi személyre szabása 3 137.
Figyelmeztető szimbólumok
A figyelmeztető szimbólumok
háromszögekként 9 jelennek meg a
képen, amik a fejlett parkolássegítő
rendszer hátsó érzékelői által észlelt
tárgyakat jelölnek.
Kijelző beállításai
Navi 650/Navi 950 : A fényerő
beállítható a többfunkciós gombot
először megnyomva és utána a külső gyűrűjének forgatásával.
Page 223 of 351

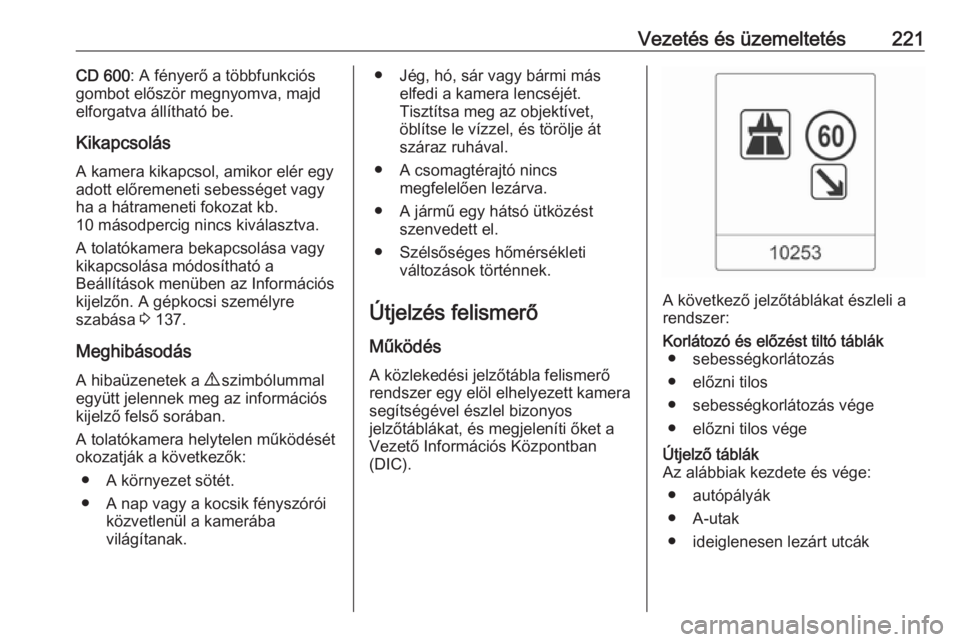

Vezetés és üzemeltetés221CD 600: A fényerő a többfunkciós
gombot először megnyomva, majd
elforgatva állítható be.
Kikapcsolás
A kamera kikapcsol, amikor elér egy
adott előremeneti sebességet vagy
ha a hátrameneti fokozat kb.
10 másodpercig nincs kiválasztva.
A tolatókamera bekapcsolása vagy
kikapcsolása módosítható a
Beállítások menüben az Információs
kijelzőn. A gépkocsi személyre
szabása 3 137.
Meghibásodás A hibaüzenetek a 9 szimbólummal
együtt jelennek meg az információs kijelző felső sorában.
A tolatókamera helytelen működését
okozatják a következők:
● A környezet sötét.
● A nap vagy a kocsik fényszórói közvetlenül a kamerába
világítanak.● Jég, hó, sár vagy bármi más elfedi a kamera lencséjét.
Tisztítsa meg az objektívet,
öblítse le vízzel, és törölje át száraz ruhával.
● A csomagtérajtó nincs megfelelően lezárva.
● A jármű egy hátsó ütközést szenvedett el.
● Szélsőséges hőmérsékleti változások történnek.
Útjelzés felismerő
Működés A közlekedési jelzőtábla felismerő
rendszer egy elöl elhelyezett kamera
segítségével észlel bizonyos
jelzőtáblákat, és megjeleníti őket a
Vezető Információs Központban
(DIC).
A következő jelzőtáblákat észleli a
rendszer:
Korlátozó és előzést tiltó táblák ● sebességkorlátozás
● előzni tilos
● sebességkorlátozás vége
● előzni tilos végeÚtjelző táblák
Az alábbiak kezdete és vége:
● autópályák
● A-utak
● ideiglenesen lezárt utcák
Page 224 of 351

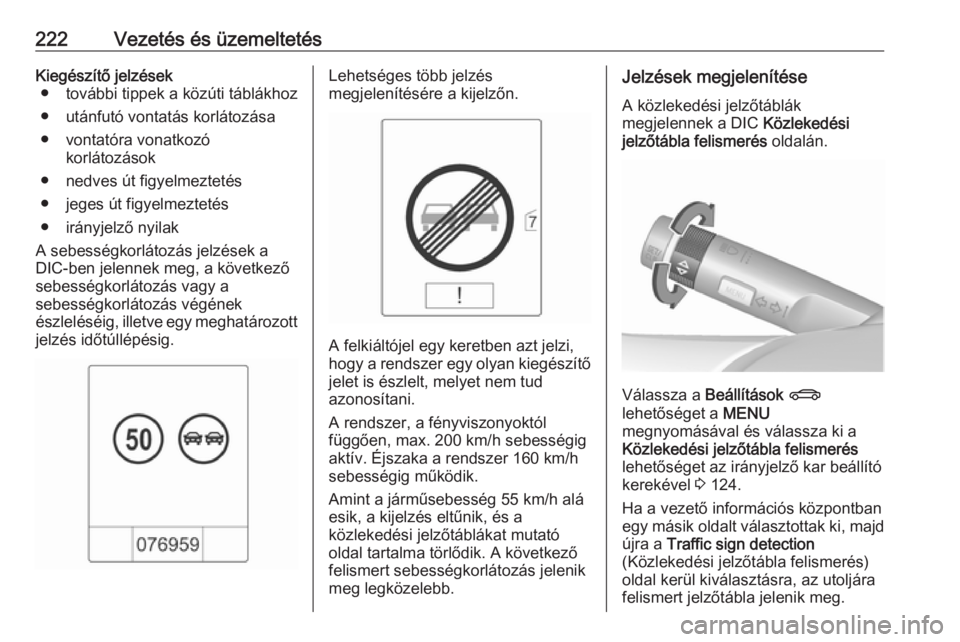

222Vezetés és üzemeltetésKiegészítő jelzések● további tippek a közúti táblákhoz
● utánfutó vontatás korlátozása
● vontatóra vonatkozó korlátozások
● nedves út figyelmeztetés
● jeges út figyelmeztetés
● irányjelző nyilak
A sebességkorlátozás jelzések a
DIC-ben jelennek meg, a következő
sebességkorlátozás vagy a
sebességkorlátozás végének
észleléséig, illetve egy meghatározott
jelzés időtúllépésig.Lehetséges több jelzés
megjelenítésére a kijelzőn.
A felkiáltójel egy keretben azt jelzi,
hogy a rendszer egy olyan kiegészítő jelet is észlelt, melyet nem tud
azonosítani.
A rendszer, a fényviszonyoktól
függően, max. 200 km/h sebességig
aktív. Éjszaka a rendszer 160 km/h
sebességig működik.
Amint a járműsebesség 55 km/h alá
esik, a kijelzés eltűnik, és a
közlekedési jelzőtáblákat mutató
oldal tartalma törlődik. A következő
felismert sebességkorlátozás jelenik
meg legközelebb.
Jelzések megjelenítése
A közlekedési jelzőtáblák
megjelennek a DIC Közlekedési
jelzőtábla felismerés oldalán.
Válassza a Beállítások X
lehetőséget a MENU
megnyomásával és válassza ki a
Közlekedési jelzőtábla felismerés
lehetőséget az irányjelző kar beállító
kerekével 3 124.
Ha a vezető információs központban
egy másik oldalt választottak ki, majd
újra a Traffic sign detection
(Közlekedési jelzőtábla felismerés)
oldal kerül kiválasztásra, az utoljára
felismert jelzőtábla jelenik meg.
