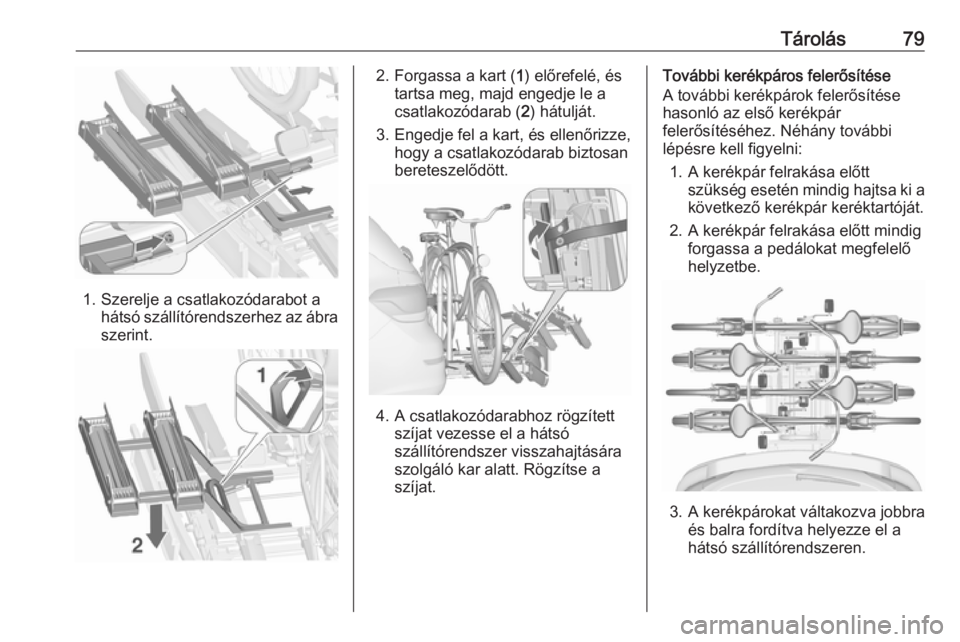

Tárolás79
1. Szerelje a csatlakozódarabot ahátsó szállítórendszerhez az ábra
szerint.
2. Forgassa a kart ( 1) előrefelé, és
tartsa meg, majd engedje le a
csatlakozódarab ( 2) hátulját.
3. Engedje fel a kart, és ellenőrizze, hogy a csatlakozódarab biztosan
bereteszelődött.
4. A csatlakozódarabhoz rögzített szíjat vezesse el a hátsó
szállítórendszer visszahajtására
szolgáló kar alatt. Rögzítse a
szíjat.
További kerékpáros felerősítése
A további kerékpárok felerősítése
hasonló az első kerékpár
felerősítéséhez. Néhány további
lépésre kell figyelni:
1. A kerékpár felrakása előtt szükség esetén mindig hajtsa ki a
következő kerékpár keréktartóját.
2. A kerékpár felrakása előtt mindig forgassa a pedálokat megfelelő
helyzetbe.
3. A kerékpárokat váltakozva jobbra és balra fordítva helyezze el a
hátsó szállítórendszeren.

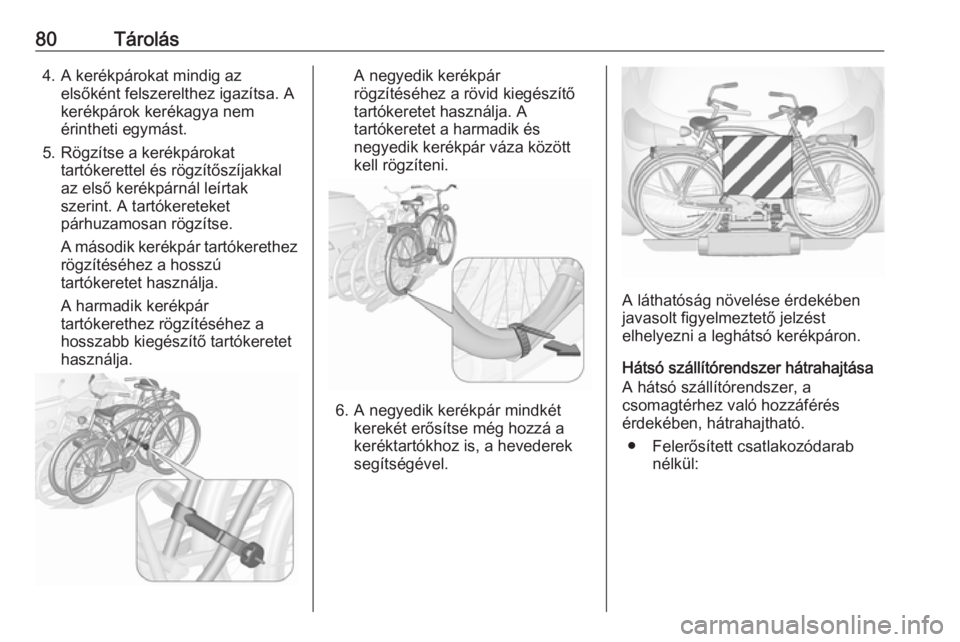

80Tárolás4. A kerékpárokat mindig azelsőként felszerelthez igazítsa. A
kerékpárok kerékagya nem
érintheti egymást.
5. Rögzítse a kerékpárokat tartókerettel és rögzítőszíjakkal
az első kerékpárnál leírtak
szerint. A tartókereteket
párhuzamosan rögzítse.
A második kerékpár tartókerethez
rögzítéséhez a hosszú
tartókeretet használja.
A harmadik kerékpár
tartókerethez rögzítéséhez a
hosszabb kiegészítő tartókeretet
használja.A negyedik kerékpár
rögzítéséhez a rövid kiegészítő
tartókeretet használja. A
tartókeretet a harmadik és
negyedik kerékpár váza között
kell rögzíteni.
6. A negyedik kerékpár mindkét kerekét erősítse még hozzá a
keréktartókhoz is, a hevederek
segítségével.
A láthatóság növelése érdekében
javasolt figyelmeztető jelzést
elhelyezni a leghátsó kerékpáron.
Hátsó szállítórendszer hátrahajtása
A hátsó szállítórendszer, a
csomagtérhez való hozzáférés
érdekében, hátrahajtható.
● Felerősített csatlakozódarab nélkül:

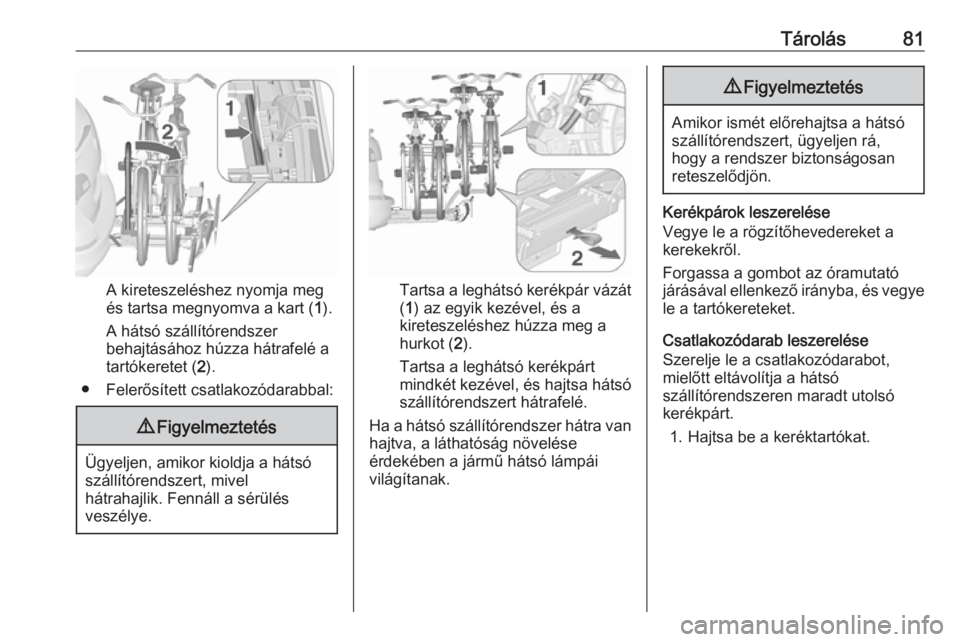

Tárolás81
A kireteszeléshez nyomja meg
és tartsa megnyomva a kart ( 1).
A hátsó szállítórendszer
behajtásához húzza hátrafelé a
tartókeretet ( 2).
● Felerősített csatlakozódarabbal:
9 Figyelmeztetés
Ügyeljen, amikor kioldja a hátsó
szállítórendszert, mivel
hátrahajlik. Fennáll a sérülés
veszélye.
Tartsa a leghátsó kerékpár vázát ( 1 ) az egyik kezével, és a
kireteszeléshez húzza meg a
hurkot ( 2).
Tartsa a leghátsó kerékpárt
mindkét kezével, és hajtsa hátsó
szállítórendszert hátrafelé.
Ha a hátsó szállítórendszer hátra van
hajtva, a láthatóság növelése
érdekében a jármű hátsó lámpái
világítanak.
9 Figyelmeztetés
Amikor ismét előrehajtsa a hátsó
szállítórendszert, ügyeljen rá,
hogy a rendszer biztonságosan
reteszelődjön.
Kerékpárok leszerelése
Vegye le a rögzítőhevedereket a
kerekekről.
Forgassa a gombot az óramutató
járásával ellenkező irányba, és vegye le a tartókereteket.
Csatlakozódarab leszerelése
Szerelje le a csatlakozódarabot,
mielőtt eltávolítja a hátsó
szállítórendszeren maradt utolsó kerékpárt.
1. Hajtsa be a keréktartókat.

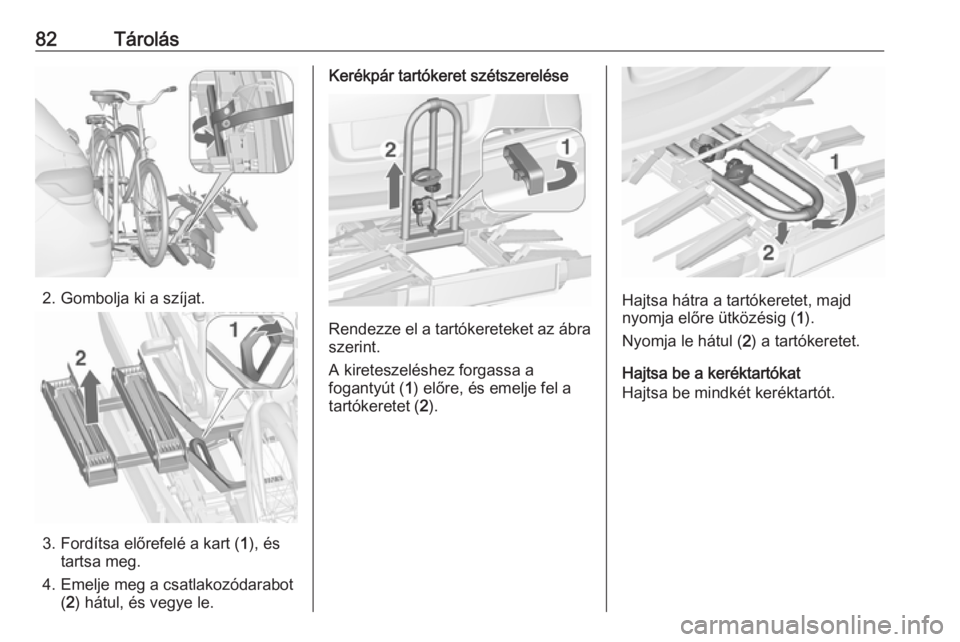

82Tárolás
2. Gombolja ki a szíjat.
3. Fordítsa előrefelé a kart (1), és
tartsa meg.
4. Emelje meg a csatlakozódarabot (2 ) hátul, és vegye le.
Kerékpár tartókeret szétszerelése
Rendezze el a tartókereteket az ábra
szerint.
A kireteszeléshez forgassa a
fogantyút ( 1) előre, és emelje fel a
tartókeretet ( 2).
Hajtsa hátra a tartókeretet, majd
nyomja előre ütközésig ( 1).
Nyomja le hátul ( 2) a tartókeretet.
Hajtsa be a keréktartókat
Hajtsa be mindkét keréktartót.

Tárolás83

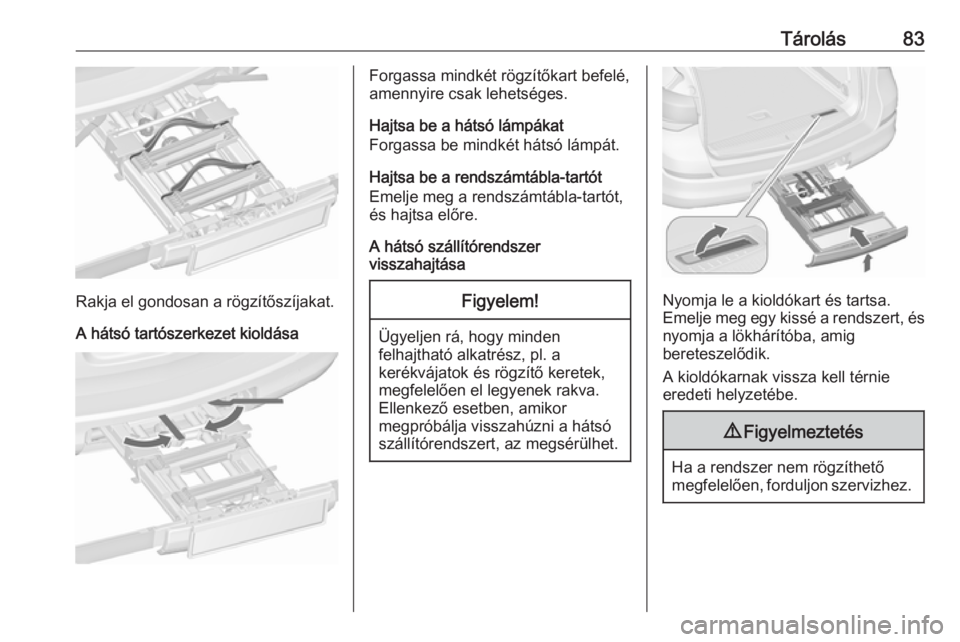

Rakja el gondosan a rögzítőszíjakat.
A hátsó tartószerkezet kioldása
Forgassa mindkét rögzítőkart befelé,
amennyire csak lehetséges.
Hajtsa be a hátsó lámpákat
Forgassa be mindkét hátsó lámpát.
Hajtsa be a rendszámtábla-tartót
Emelje meg a rendszámtábla-tartót,
és hajtsa előre.
A hátsó szállítórendszer
visszahajtásaFigyelem!
Ügyeljen rá, hogy minden
felhajtható alkatrész, pl. a
kerékvájatok és rögzítő keretek, megfelelően el legyenek rakva.
Ellenkező esetben, amikor
megpróbálja visszahúzni a hátsó
szállítórendszert, az megsérülhet.
Nyomja le a kioldókart és tartsa.
Emelje meg egy kissé a rendszert, és
nyomja a lökhárítóba, amig
bereteszelődik.
A kioldókarnak vissza kell térnie
eredeti helyzetébe.
9 Figyelmeztetés
Ha a rendszer nem rögzíthető
megfelelően, forduljon szervizhez.

84TárolásCsomagtérA hátsó háttámla két részre oszlik.
Mindkét rész lehajtható.
A csomagtér bővítése, 3-ajtós és
5-ajtós ferdehátú, 4-ajtós
lépcsőshátú
● Csak a 3-ajtós és 5-ajtós ferdehátú esetén: távolítsa el a
csomagtérfedelet, ha szükséges.
● Nyomja meg és tartsa így a reteszt, hogy lenyomja a
fejtámlákat 3 41.
● Hajtsa fel a hátsó kartámaszt.● Vezesse át az öveket az oldalsó övvezetőkön, hogy megelőzze
az övek sérülését. A háttámla lehajtásakor a támlával együtt
húzza előre a biztonsági öveket.
● Húzza meg a kioldókart az egyik vagy mindkét oldalon, és hajtsa
le előre a háttámlát az
üléspárnára.
● Vegye ki a biztonsági övet az ülés háttámla vezetésből, éshelyezze a tartó mögé, ahogy az
ábrán látható.
Felhajtáshoz emelje fel a
háttámlákat, és vezesse őket felső
állásukba, amíg hallhatóan
rögzülnek.
Győződjön meg róla, hogy a szélső
ülések biztonsági övei el vannak
helyezve a megfelelő övvezetőkben.
A háttámlák akkor vannak
megfelelően rögzítve, ha a
kioldókarok mellett lévő piros jelzések egyik oldalon sem láthatók.
9 Figyelmeztetés
A háttámla felhajtásakor, elindulás
előtt győződjön meg arról, hogy a
támlák biztonságosan
bereteszelődtek a helyükre. Ha ez nem történik meg, akkor erős
fékezés vagy ütközés esetén

Tárolás85személyi sérülés, a rakomány
vagy a jármű károsodása
következhet be.
A középső ülés biztonsági öve
megakadhat, ha a háttámlát túl
gyorsan emeli fel. Az övcsévélő
kioldásához tolja befelé a biztonság övet, vagy húzza ki körülbelül
20 mm-rel, majd engedje el azt.
Csomagtérbővítő, Sports Tourer
A hátsó háttámlák lehajtása ● Szükség esetén távolítsa el a csomagtérfedelet.
● Nyomja meg és tartsa így areteszt, hogy lenyomja a
fejtámlákat 3 41.
● Hajtsa fel a hátsó kartámaszt.
● Vezesse át az öveket az oldalsó övvezetőkön, hogy megelőzze
az övek sérülését. A háttámla lehajtásakor a támlával együtt
húzza előre a biztonsági öveket.
● Húzza meg a kioldókart az egyik vagy mindkét oldalon, és hajtsa
le előre a háttámlát az
üléspárnára.
Elektromos üléslehajtás
Az elektromos ülés lehajtóval
felszerelt járműveknél a hátsó ülések
működtetése a csomagtartóból is
vezérelhető.
● A hátsó ülés megfelelő részének le/felhajtásához húzza meg a
csomagtartó jobb vagy bal
oldalfalán található kapcsolót.
9 Figyelmeztetés
Figyeljen oda, amikor az
elektromosan lehajtható hátsó
üléseket működteti. Az ülés
háttámla le/felhajtása jelentős

86Tároláserővel történik. Fennáll a sérülés
veszélye, különösen gyermekek
esetében.
Ügyeljen rá, hogy semmi ne
legyen rögzítve a hátsó
ülésekhez, és ne legyen semmi az üléspárnákon.
Ha a gépkocsiba az egyik hátsó
ajtón át kell rakodni, vegye ki az
övet a háttámla övvezetőjéből, és akassza a tartóba (az ábrának
megfelelően).
● Felhajtáshoz emelje fel a háttámlákat, és vezesse őket
felső állásukba, amíg hallhatóan
rögzülnek.
Győződjön meg róla, hogy a szélső
ülések biztonsági övei el vannak
helyezve a megfelelő övvezetőkben.
A háttámlák akkor vannak
megfelelően rögzítve, ha a
kioldókarok mellett lévő piros jelzések egyik oldalon sem láthatók.
9 Figyelmeztetés
Csak akkor vezesse a gépkocsit,
ha az üléstámlák megfelelően
rögzítve vannak. Ellenkező
esetben erős fékezéskor vagy
ütközéskor személyi sérülés
következhet be, illetve a rakomány vagy a gépkocsi károsodhat.
A középső ülés biztonsági öve
megakadhat, ha a háttámlát túl
gyorsan emeli fel. Az övcsévélő
kioldásához tolja befelé a biztonság
övet, vagy húzza ki körülbelül
20 mm-rel, majd engedje el azt.
