2016 OPEL ASTRA J Instruksjonsbok

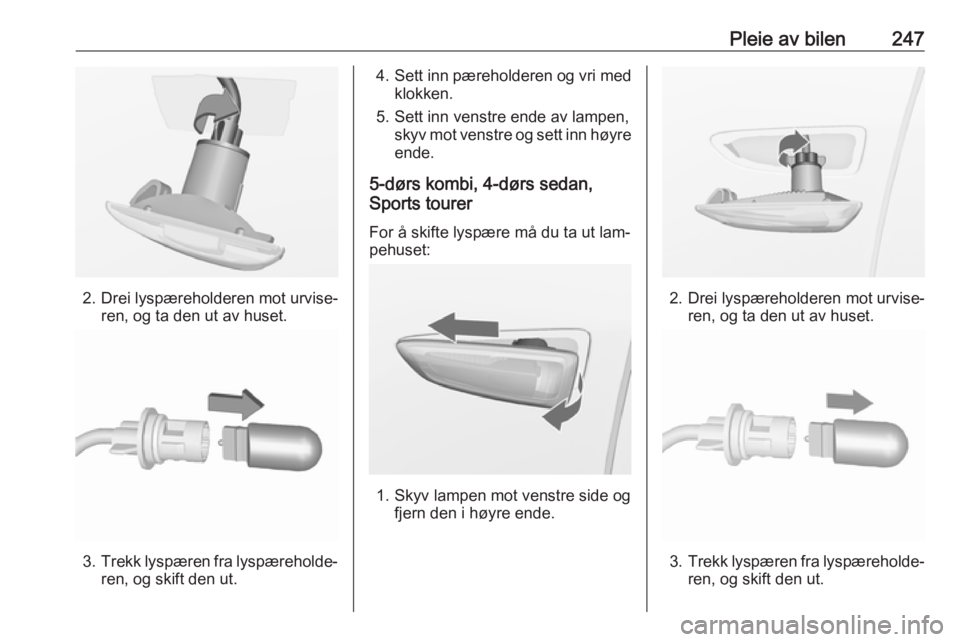

Pleie av bilen247
2. Drei lyspæreholderen mot urvise‐ren, og ta den ut av huset.
3.Trekk lyspæren fra lyspæreholde‐
ren, og skift den ut.
4. Sett inn pæreholderen og vri med
klokken.
5. Sett inn venstre ende av lampen, skyv mot venstre og sett inn høyreende.
5-dørs kombi, 4-dørs sedan,
Sports tourer
For å skifte lyspære må du ta ut lam‐
pehuset:
1. Skyv lampen mot venstre side og fjern den i høyre ende.
2. Drei lyspæreholderen mot urvise‐ren, og ta den ut av huset.
3.Trekk lyspæren fra lyspæreholde‐
ren, og skift den ut.

248Pleie av bilen4.Sett inn pæreholderen og vri med
klokken.
5. Sett inn venstre ende av lampen, skyv mot venstre og sett inn høyreende.
Skiltlys
1. Sett skrutrekkeren i utsparingen på dekselet, trykk mot siden og
løsne fjæren.
2. Ta lampen ned og ut. Ikke dra i ledningen.
3. Ta lyspæreholderen fra lampehu‐set ved å dreie den mot urviseren.
4.Trekk lyspæren fra lyspæreholde‐
ren, og skift den ut.
5. Sett lyspæreholderen i lampehu‐ set, og drei med urviseren.
6. Hekt på plass lampen i støtfang‐ eren.
Innvendige lys Kupélys foran, leselys
Overlat pæreskift til et verksted.
Bagasjeromslys Overlat pæreskift til et verksted.
InstrumentpanelbelysningOverlat pæreskift til et verksted.

Pleie av bilen249Elektrisk anlegg
Sikringer
Skift ut i samsvar med teksten på den defekte sikringen.
Det er tre sikringsbokser i bilen: ● foran til venstre i motorrommet
● i biler med venstreratt, i kupeen, bak oppbevaringsrommet, eller i
biler med høyreratt, bak hanske‐
rommet
● bak et deksel på venstre side i bagasjerommet
Slå alltid av den aktuelle bryteren og
tenningen før du skifter sikring.
En defekt sikring kan gjenkjennes ved
at tråden er smeltet. Skift ikke ut sik‐
ringen før årsaken til feilen er fjernet.
Enkelte funksjoner kan være beskyt‐
tet med flere sikringer.
Det kan også være satt inn sikringer
som ikke har noen funksjon.
Sikringstrekker
Det kan være plassert en sikrings‐
trekker i sikringsboksen i motorrom‐
met.Sett inn sikringstrekkeren ovenfra el‐
ler fra siden på sikringer med forskjel‐ lige utforminger, og trekk sikringen ut.

250Pleie av bilenSikringsboksen imotorrommet
Sikringsboksen er foran til venstre i
motorrommet.
Løsne dekselet, og fell det opp til det
stopper. Ta av dekselet loddrett opp‐
over.
Nr.Strømkrets1Motorelektronikk2Lambdasonde3Drivstoffinnsprøyting /
Tenningssystem4Drivstoffinnsprøyting /
Tenningssystem5–6Speilvarmer/tyverialarm7Viftekontroll / Motorelektronikk /
Girelektronikk8Lambdasonde / Motorkjøling9Bakruteføler10Bilbatteriføler11Bagasjeromsåpner12Adaptivt frontlys / Automatisk
lysregulering13ABS14Bakrutevisker15Motorelektronikk

Pleie av bilen251Nr.Strømkrets16Startmotor17Girelektronikk18Oppvarmet bakrute19Elektriske vinduer foran20Elektriske vinduer bak21Bakre elektriske senter22Venstre fjernlys (halogen)23Lyktespylersystem24Høyre nærlys (xenon)25Venstre nærlys (xenon)26Tåkelys foran27Dieseloljeoppvarming28Start/stopp-system29Elektrisk håndbrems30ABS31Adaptiv hastighetskontroll32KollisjonsputeNr.Strømkrets33Adaptivt frontlys / Automatisk
lysregulering34Eksosretur35Sidespeil / Regnføler36Klimakontroll37Tankutluftingsmagnetventil38Vakuumpumpe39Midtre kontrollmodul40Frontrutespyler / Bakrutespyler41Høyre fjernlys (halogen)42Kjølevifte43Vindusvisker44Vindusvisker45Kjølevifte46–47Horn48Kjølevifte49DrivstoffpumpeNr.Strømkrets50Hovedlysnivåstyring / Adaptivt
frontlys51Luftspjeld52Tilleggsvarmer / Dieselmotor53Girelektronikk / motorelektronikk54Vakuumpumpe / Instrumentpa‐
nelgruppe / Varmeventilasjon /
Klimaanlegg
Lukk dekselet til sikringsboksen og
trykk det på plass etter at du har skif‐
tet sikring.
Hvis lokket på sikringsboksen ikke er
riktig lukket, kan det oppstå feilfunk‐
sjon.

252Pleie av bilenSikringsboksen iinstrumentpanelet
I biler med venstreratt er sikringsbok‐
sen plassert bak oppbevaringsrom‐
met i instrumentpanelet.
Åpne rommet, og trykk mot venstre
for å låse opp. Fell rommet ned, og ta det ut.
På biler med høyreratt sitter sikrings‐
boksen bak et deksel i hanskerom‐
met. Åpne hanskerommet, åpne dek‐
selet og fell det ned.
Nr.Strømkrets1Displayer2Utvendige lys / Karosserielektro‐
nikkmodul3Utvendige lys / Karosserielektro‐ nikkmodul4Infotainmentsystem5Infotainmentsystem / Instrument6Strømuttak / Sigarettenner7Strømuttak8Venstre nærlys / Karosserielek‐
tronikkmodul9Høyre nærlys / Karosserielektro‐
nikkmodul / Kollisjonsputemodul10Dørlåser / Karosserielektronikk‐
modul11Kupévifte12–13–

Pleie av bilen253Nr.Strømkrets14Feilsøkingskontakt (diagnose‐
kontakt)15Kollisjonspute16Strømuttak17Klimaanlegg18Logistikk19Karosserielektronikk20Karosserielektronikk21Instrumentpanelgruppe / Tyve‐
rialarmsystem22Tenningsføler23Karosserielektronikk24Karosserielektronikk25–26Strømuttak i bagasjerom (hvis
ikke sikringsboks i bagasjerom)
(kun Sports Tourer)Sikringsboksen i
bagasjerommet
3-dørs og 5-dørs kombi
Sikringsboksen er på venstre side i
bagasjerommet, bak et deksel.
Ta av dekselet.
Sports Tourer Sikringsboksen er på venstre side i
bagasjerommet, bak et deksel.
Fell ned og ta av solgardinen.
Ta av dekselet.

254Pleie av bilenBruk av sikringerNr.Strømkrets1–2Tilhengeruttak3Parkeringsradar4–5–6–7Elektrisk sete8–9–10–11Tilhengermodul / Tilhengerkon‐
takt12Tilhengermodul13Tilhengeruttak14Baksete/elektrisk nedfelling15–16Kupéspeil/Kamera bakNr.Strømkrets17Strømuttak18–19Oppvarming av rattet20Soltak21Setevarme22–23–24–25–26Deaktivert logistikkmodus27–28–29–30–31Forsterker/subwoofer32Aktivt dempingssystem / Filskift‐
varsling
