Page 137 of 237

Ajaminen ja käyttö135Kiinnijuuttuneen auton irti
heiluttaminen
Vain jos auto on juuttunut hiekkaan,
mutaan, lumeen tai kuoppaan, se
saadaan heiluttaa irti. Siirrä valintavi‐
pua edestakaisin asentojen R ja D vä‐
lillä. Älä nosta moottorin käyntino‐ peutta äkillisesti, vältä nykivää kaa‐
sutusta.
Pysäköinti Viimeksi kytketty vaihde (katso vaih‐
teiston näyttö) pysyy kytkettynä, kun
sytytysvirta kytketään pois päältä.
Asennossa N mikään vaihde ei ole
kytkettynä.
Kytke siksi aina seisontajarru, kun
kytket sytytysvirran pois päältä. Jos
seisontajarrua ei ole kytketty, P vilk‐
kuu vaihteiston näytössä eikä avainta
voi poistaa virtalukosta. P lakkaa vilk‐
kumasta vaihteistonäytössä heti, kun
seisontajarru on kytketty.
Sytytysvirran katkaisun jälkeen vaih‐
teisto ei enää reagoi valintavipuun.Rengaspaineiden
valvontajärjestelmä
Rengaspaineiden valvontajärjestel‐
män anturien täsmäytysprosessin
aloittamiseksi valintavipu tulee siirtää asentoon N ja pitää siinä viiden se‐
kunnin ajan. P syttyy vaihteistonäy‐
tössä osoituksena siitä, että anturien
täsmäytysprosessi voidaan aloittaa.
Rengaspaineiden valvontajärjes‐
telmä 3 184.
Käsinkäyttötila
Jos valitaan moottorin kierroslukuun
nähden liian suuri tai liian pieni
vaihde, vaihtoa ei tapahdu. Siten es‐
tetään moottorin rasittaminen liian al‐
haisella tai korkealla käyntinopeu‐
della. Kuljettajan tietokeskuksessa
näkyy varoitusviesti. Auton viestit
3 96.
Jos moottorin käyntinopeus on liian
alhainen, vaihteisto kytkee automaat‐ tisesti pienemmän vaihteen.
Jos moottorin käyntinopeus on liian
suuri, vaihteisto kytkee vain pakko‐
vaihdolla suuremman vaihteen.Vaihteisto siirtyy käsivalintatoimin‐
toon ja vaihtaa sen mukaan, miten
automaattitoiminnossa valitaan +
tai -.
Vaihteen ilmaisin
Symboli R näkyy yhdessä numeron
kanssa, kun vaihtamista suositellaan polttoaineen säästämiseksi.
Vaihtamisilmaisin näkyy vain käsiva‐
lintatoiminnossa.
Elektroniset ajo-ohjelmat ● Lämmityskäyttöohjelma nopeut‐ taa kylmäkäynnistyksen jälkeen
katalysaattorin lämpenemistä
normaaliin käyttölämpötilaan
moottorin käyntinopeutta nosta‐
malla.
● Sopeutusohjelmat sovittavat vaihdot ajo-olosuhteisiin esim.
ajettaessa suurella kuormalla tai
mäkisessä maastossa.
Page 138 of 237

136Ajaminen ja käyttöPakkovaihtoJos kaasupoljin painetaan pohjaan
automaattitilassa, vaihteisto vaihtaa
pienemmälle vaihteelle moottorin
kierrosluvusta riippuen.
Vika Automatisoidun käsivaihteiston vau‐rioitumisen estämiseksi kytkin kytkey‐
tyy automaattisesti kytkimen lämpöti‐
lan ollessa hyvin korkea.
Merkkivalo g syttyy häiriötilan‐
teessa. Lisäksi kuljettajan tietokes‐
kuksessa näkyy varoitusviesti. Auton
viestit 3 96.
Ajamista voidaan jatkaa rajoitetusti tai
ei lainkaan, viasta riippuen.
Korjauta häiriön syy korjaamolla.Jarrut
Jarrujärjestelmä on jaettu kahteen toi‐
sistaan riippumattomaan jarrupiiriin.
Jos toinen jarrupiiri menee epäkun‐
toon, autoa voidaan edelleen jarrut‐
taa toisella jarrupiirillä. Jarrutusteho
saavutetaan kuitenkin vain painet‐
taessa jarrupoljinta lujasti. Tähän tar‐
vitaan huomattavasti enemmän voi‐
maa. Jarrutusmatka pitenee. Käänny
korjaamon puoleen, ennen kuin jatkat
matkaa.
Moottorin ollessa sammutettuna jar‐
rutehostimen vaikutus riittää yhteen tai kahteen jarrupolkimen painalluk‐
seen. Jarrutusteho ei kuitenkaan vä‐
hene, mutta jarruttamiseen tarvitaan
huomattavasti enemmän voimaa.
Huomioi tämä erityisesti hinauksessa ollessasi.
Merkkivalo R 3 86.
Lukkiutumaton jarrujärjestelmä
ABS estää pyörien lukkiutumisen.Heti kun jokin pyöristä pyrkii lukkiutu‐
maan, ABS vähentää sen jarrutuste‐
hoa. Ohjattavuus säilyy myös täysjar‐
rutuksissa.
ABS:n suorittaman jarrujen säädön
tuntee jarrupolkimen tärinästä ja kuu‐
lee laitteiston äänestä.
Optimaalisen jarrutustehon saami‐
seksi paina jarrupoljinta koko jarru‐
tustapahtuman ajan pohjaan sen tä‐
rinästä huolimatta. Älä vähennä pol‐
jinvoimaa.
Liikkeellelähdön jälkeen järjestelmä suorittaa itsetestin, jonka yhteydessä
voi kuulua ääntä.
Merkkivalo u 3 86.
Sopeutuvat jarruvalot
Täysjarrutuksen aikana vilkkuvat
kaikki kolme jarruvaloa ABS-säädön
ajan.
Page 139 of 237

Ajaminen ja käyttö137Ohjeita häiriötilanteen varalta9Varoitus
Jos ABS-järjestelmään tulee toi‐
mintahäiriö, pyörät saattavat luk‐
kiutua voimakkaassa jarrutuk‐
sessa. ABS-järjestelmän edut ei‐
vät tällöin ole käytettävissä. Auto
ei ole täysjarrutuksissa enää oh‐
jattavissa, ja se voi joutua luisuun.
Korjauta häiriön syy korjaamolla.
Seisontajarru Manuaalinen seisontajarru
9 Varoitus
Kytke seisontajarru aina tiukasti
painamatta vapautuspainiketta,
ylä- tai alamäessä niin tiukasti kuin mahdollista.
Vapauta seisontajarru seuraa‐
vasti: vedä vipua hieman ylöspäin, paina vapautusnuppia ja laske
vipu täysin alas.
Paina samaan aikaan jarrupoljinta seisontajarrun käyttöön tarvitta‐
vien voimien pienentämiseksi.
Merkkivalo R 3 86.
Jarrutusapu
Jos jarrupoljinta painetaan nopeasti ja voimakkaasti, jarrutus tapahtuu au‐ tomaattisesti maksimilla jarrutuste‐
holla (täysjarrutus).
Paina jarrupoljinta tasaisesti niin pit‐
kään kuin täysjarrutus on tarpeen.
Maksimijarrutusteho vähenee auto‐
maattisesti kun jarrupoljinta vapaute‐
taan.
Mäkilähtöapu
Järjestelmä auttaa estämään auton
tahattoman liikkumisen lähdettäessä
liikkeelle mäestä.
Kun jarrupoljin vapautetaan mäkeen
pysähtymisen jälkeen, jarrut jäävät
päälle vielä kahdeksi sekunniksi. Jar‐ rut vapautuvat automaattisesti heti
auton lähtiessä liikkeelle tai kahden
sekunnin pitoajan jälkeen.
Mäkilähtöapu ei ole aktiivinen Autos‐ top-toiminnon aikana.
Page 140 of 237

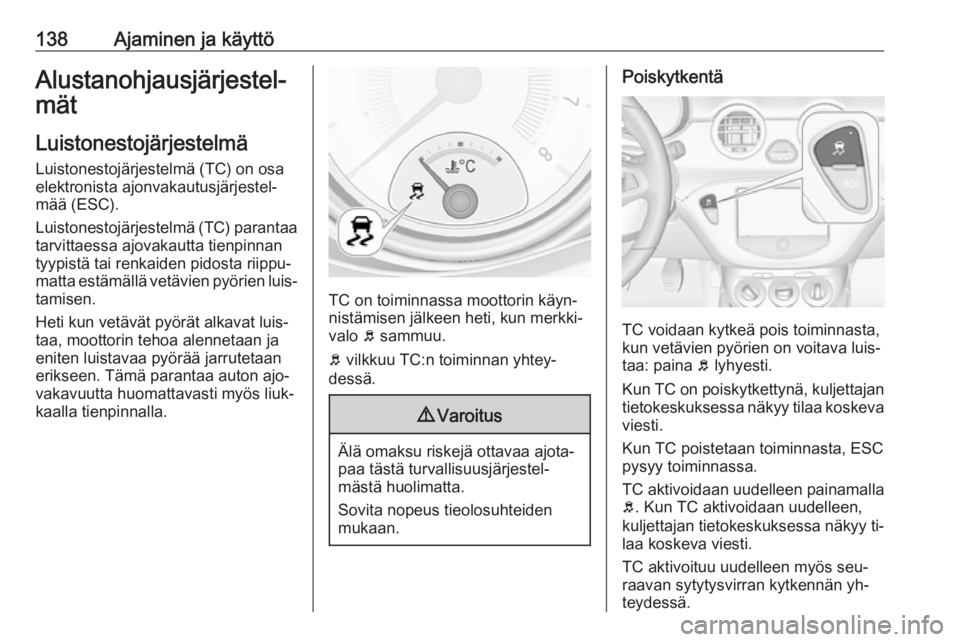

138Ajaminen ja käyttöAlustanohjausjärjestel‐mät
Luistonestojärjestelmä
Luistonestojärjestelmä (TC) on osa
elektronista ajonvakautusjärjestel‐
mää (ESC).
Luistonestojärjestelmä (TC) parantaa
tarvittaessa ajovakautta tienpinnan
tyypistä tai renkaiden pidosta riippu‐
matta estämällä vetävien pyörien luis‐
tamisen.
Heti kun vetävät pyörät alkavat luis‐
taa, moottorin tehoa alennetaan ja
eniten luistavaa pyörää jarrutetaan
erikseen. Tämä parantaa auton ajo‐
vakavuutta huomattavasti myös liuk‐
kaalla tienpinnalla.
TC on toiminnassa moottorin käyn‐
nistämisen jälkeen heti, kun merkki‐
valo b sammuu.
b vilkkuu TC:n toiminnan yhtey‐
dessä.
9 Varoitus
Älä omaksu riskejä ottavaa ajota‐
paa tästä turvallisuusjärjestel‐
mästä huolimatta.
Sovita nopeus tieolosuhteiden
mukaan.
Poiskytkentä
TC voidaan kytkeä pois toiminnasta,
kun vetävien pyörien on voitava luis‐
taa: paina b lyhyesti.
Kun TC on poiskytkettynä, kuljettajan
tietokeskuksessa näkyy tilaa koskeva viesti.
Kun TC poistetaan toiminnasta, ESC
pysyy toiminnassa.
TC aktivoidaan uudelleen painamalla
b . Kun TC aktivoidaan uudelleen,
kuljettajan tietokeskuksessa näkyy ti‐ laa koskeva viesti.
TC aktivoituu uudelleen myös seu‐
raavan sytytysvirran kytkennän yh‐
teydessä.
Page 141 of 237

Ajaminen ja käyttö139Ohjeita häiriötilanteen varalta
Jos järjestelmässä on vika, merkki‐
valo b palaa jatkuvasti ja kuljettajan
tietokeskukseen tulee asiaa koskeva
viesti tai varoituskoodi. Järjestelmä ei toimi.
Korjauta häiriön syy korjaamolla.
Elektroninen ajonvakautus‐järjestelmä
Elektroninen ajonvakautusjärjes‐ telmä (ESC) parantaa ajovakavuutta
tarvittaessa tieolosuhteista ja renkai‐
den pidosta riippumatta.
Havaittaessa auton poikkeavan kul‐
jettajan haluamasta suunnasta (ali-
tai yliohjautuminen) moottorin tehoa
alennetaan ja pyöriä jarrutetaan erik‐
seen.
ESC toimii yhdessä luistonestojärjes‐
telmän (TC) kanssa. Se estää vetä‐
vien pyörien luistamisen.
ESC on toiminnassa moottorin käyn‐
nistämisen jälkeen heti, kun merkki‐
valo b sammuu.
b vilkkuu ESC:n toiminnan yhtey‐
dessä.
9 Varoitus
Älä omaksu riskejä ottavaa ajota‐
paa tästä turvallisuusjärjestel‐
mästä huolimatta.
Sovita nopeus tieolosuhteiden
mukaan.
Merkkivalo b 3 87.
Poiskytkentä
ESC ja TC voidaan kytkeä pois
päältä:
● paina b vähintään viiden sekun‐
nin ajan: ESC ja TC kytkeytyvät
molemmat pois päältä. t syttyy ja
kuljettajan tietokeskuksessa nä‐ kyy tilaa koskeva viesti.
Page 142 of 237

140Ajaminen ja käyttö
●Paina b lyhyesti kytkeäksesi vain
luistonestojärjestelmän pois
päältä: TC on pois päältä mutta
ESC on aktiivinen. Kun TC on
poiskytkettynä, kuljettajan tieto‐
keskuksessa näkyy tilaa koskeva
viesti.
Jos auto joutuu luiston rajatilantee‐
seen ESC:n ollessa poiskytkettynä,
järjestelmä aktivoi ESC:n automaatti‐ sesti uudelleen rajatilanteen ajaksi,
kun jarrupoljinta painetaan kerran.
ESC aktivoidaan uudelleen paina‐
malla uudelleen b. Jos TC-järjes‐
telmä poistettiin aiemmin käytöstä,
sekä TC että ESC aktivoidaan uudel‐ leen. Kuljettajan tietokeskuksessa
näkyy tilaa koskeva viesti ja t sam‐
muu, kun sekä TC että ESC aktivoi‐
daan uudelleen.
ESC aktivoituu uudelleen myös seu‐
raavan sytytysvirran kytkennän yh‐
teydessä.
Ohjeita häiriötilanteen varalta
Jos järjestelmässä on vika, merkki‐
valo b palaa jatkuvasti ja kuljettajan
tietokeskukseen tulee asiaa koskeva
viesti tai varoituskoodi. Järjestelmä ei toimi.
Korjauta häiriön syy korjaamolla.
Kaupunkitila
Kaupunkitila on toiminto, joka voi li‐
sätä ohjauksen tehostusta alhaisilla
nopeuksilla, kuten kaupunkiliiken‐
teessä tai pysäköitäessä. Ohjauste‐ hostusta lisätään käyttömukavuuden
parantamiseksi.Aktivointi
Paina moottorin käydessä B. Järjes‐
telmä toimii pysähdyksistä enintään
35 km/h nopeuteen asti ja peruutus‐
vaihteella. Tämän nopeuden yläpuo‐
lella järjestelmä vaihtaa normaaliti‐
laan. Kun se on aktivoituna, kaupun‐
kitila kytkeytyy automaattisesti alle
35 km/h nopeudessa.
Kaupunkitilan painikkeen valaistu
LED osoittaa järjestelmän olevan ak‐
tiivinen.
Lisäksi kuljettajan tietokeskuksessa
näkyy varoitusviesti.
Page 143 of 237

Ajaminen ja käyttö141Kaupunkitila pysyy aktiivisena Autos‐
top-toiminnon aikana, mutta se toimii
vain moottorin käydessä.
Stop-start-järjestelmä 3 128.
Poiskytkentä
Paina B; painikkeen LED-merkkivalo
sammuu ja kuljettajan tietokeskuk‐
seen tulee ilmoitus.
Aina moottorin käynnistyessä kau‐
punkitila on pois käytöstä.
Ohjeita häiriötilanteen varalta
Jos järjestelmässä on vika, c palaa
ja kuljettajan tietokeskuksessa näyte‐ tään viesti.
Auton viestit 3 96.
Järjestelmän kalibrointi
Jos merkkivalot c ja b palavat yhtai‐
kaa, ohjaustehostinjärjestelmä on ka‐
libroitava. Näin voi käydä esim. kään‐ nettäessä ohjauspyörää yksi kierros
sytytysvirta katkaistuna. Tällöin syty‐
tysvirta on kytkettävä ja ohjauspyörä
käännettävä kerran ääriasennosta
toiseen.
Jos merkkivalot c ja b eivät sammu
kalibroinnin jälkeen, käänny korjaa‐
mon puoleen.Kuljettajan
apujärjestelmät9 Varoitus
Kuljettajan apujärjestelmät on ke‐
hitetty kuljettajan tueksi, ei korvaa‐
maan kuljettajan tarkkaavaisuutta.
Kuljettajalla on autoa ajaessaan
täysi vastuu.
Vallitsevat liikenneolosuhteet on
aina huomioitava kuljettajan apu‐
järjestelmiä käytettäessä.
Vakionopeussäädin
Vakionopeudensäädin voi tallentaa ja ylläpitää n. 30 - 200 km/h nopeuksia.
Tallennetuista nopeuksista voidaan
poiketa ajettaessa ylä- tai alamäkeen.
Turvallisuussyistä vakionopeuden‐
säädin voidaan aktivoida vasta kun
jarrupoljinta on painettu kerran. Akti‐
vointi ykkösvaihteella ei ole mahdol‐
lista.
Page 144 of 237

142Ajaminen ja käyttö
Älä käytä vakionopeudensäädintä,
jos tasaisen nopeuden ylläpito ei ole
suositeltavaa.
Autot, joissa on automatisoitu
käsivaihteisto:
Aktivoi vakionopeussäädin vain auto‐ maattitoiminnossa.
Merkkivalo m 3 89.
Päällekytkentä Paina m. Mittariston merkkivalo m
palaa valkoisena.
Aktivointi
Kiihdytä haluamaasi nopeuteen jakäännä säätöpyörä asentoon SET/-,
senhetkinen nopeus tallennetaan ja
sitä ylläpidetään. Merkkivalo m mitta‐
ristossa syttyy vihreänä. Kaasupoljin
voidaan vapauttaa.
Ajonopeutta voidaan nostaa paina‐
malla kaasua. Päästettäessä kaasu‐
poljin vapaaksi vakionopeudensää‐
din palauttaa aiemmin asetetun no‐
peuden.
Vakionopeussäädin pysyy toimin‐
nassa vaihteiden vaihtamisen aikana.
Nopeuden lisääminen Kun vakionopeussäädin on aktiivi‐
nen, pidä säätöpyörää asennossa
RES/+ tai käännä sitä toistuvasti
asentoon RES/+: nopeus kasvaa jat‐
kuvasti tai askeleittain.
Voit myös kiihdyttää haluamaasi no‐
peuteen ja tallentaa sen kääntämällä
asentoon SET/-.
Nopeuden vähentäminen
Kun vakionopeussäädin on aktiivi‐
nen, pidä säätöpyörää asennossa
SET/- tai käännä sitä toistuvasti asen‐
toon SET/- : nopeus laskee jatkuvasti
tai askeleittain.
Poiskytkentä
Paina y. Mittariston merkkivalo m
palaa valkoisena. Vakionopeussää‐ din on poissa käytöstä. Viimeksi tal‐
lennettu nopeus säilyy muistissa
myöhempää käyttöä varten.
