Körning och hantering1431,5 meter. Intervallet mellan signa‐
lerna minskar när bilen närmar sig
hindret. När avståndet är mindre än
cirka 30 cm avges en kontinuerlig ton.
Avståndet till hindren visas dessutom i förarinformationscentralen 3 88 eller
på Colour-Info-Displayen 3 93, be‐
roende på version.
Deaktivering
Systemet stängs automatiskt av när
backväxeln läggs ur.
Du kan även avaktivera det manuellt
genom att trycka på parkeringshjälpk‐
nappen r.
I båda fallen slocknar ljusdioden i
knappen.
Störning
Om fel uppstår eller om systemet
temporärt sätts ur funktion, t.ex.
p.g.a. hög ljudnivå utomhus eller
andra störningsfaktorer blinkar lys‐
dioden i knappen i tre sekunder och
slocknar sedan. Kontrollampan r i
instrumentgruppen 3 86 tänds och ett
meddelande visas i förarinforma‐
tionscentralen.
Främre och bakre parkeringshjälp9 Varning
Föraren bär det fulla ansvaret för
parkeringsmanövern.
Kontrollera alltid omgivningen vid
körning bakåt eller framåt när du
använder parkeringshjälpsyste‐
met.
Den främre och bakre parkeringshjäl‐
pen mäter avståndet mellan bilen och eventuella hinder framför och bakom
bilen. Systemet avger ljudsignaler och visar meddelanden.
Systemet har sex ultraljudssensorervardera i både den bakre och främre
stötfångaren.
Två olika varningssignaler används
för övervakningsområdet framför re‐
spektive bakom bilen – med två olika
ljudfrekvens.
Främre-bakre parkeringshjälpen
kombineras alltid med den avance‐
rade parkeringshjälpen, se avsnittet
"Avancerad parkeringshjälp" nedan.

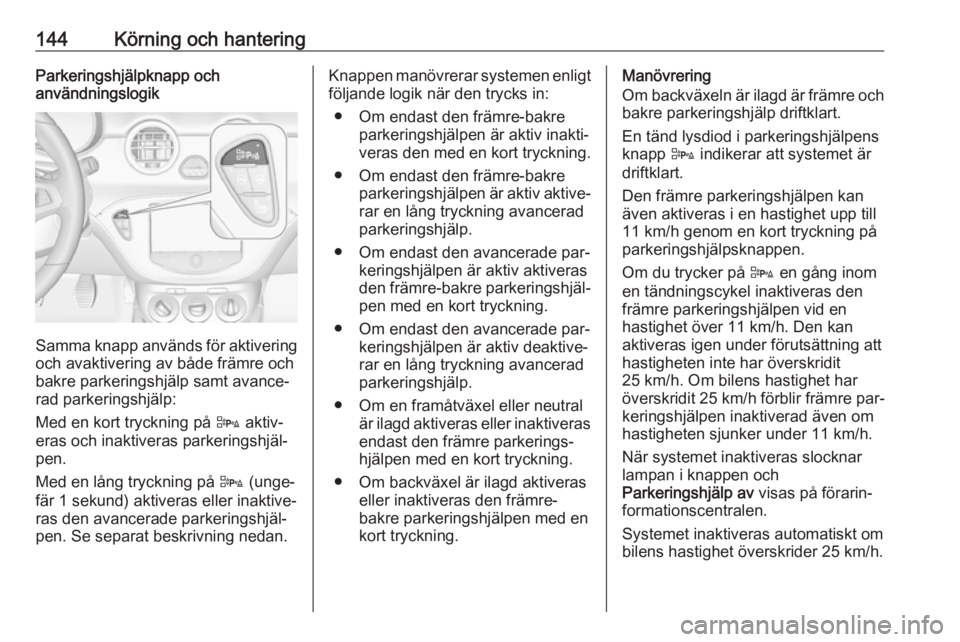

144Körning och hanteringParkeringshjälpknapp och
användningslogik
Samma knapp används för aktivering
och avaktivering av både främre och
bakre parkeringshjälp samt avance‐
rad parkeringshjälp:
Med en kort tryckning på D aktiv‐
eras och inaktiveras parkeringshjäl‐ pen.
Med en lång tryckning på D (unge‐
fär 1 sekund) aktiveras eller inaktive‐
ras den avancerade parkeringshjäl‐
pen. Se separat beskrivning nedan.
Knappen manövrerar systemen enligt
följande logik när den trycks in:
● Om endast den främre-bakre parkeringshjälpen är aktiv inakti‐
veras den med en kort tryckning.
● Om endast den främre-bakre parkeringshjälpen är aktiv aktive‐
rar en lång tryckning avancerad
parkeringshjälp.
● Om endast den avancerade par‐ keringshjälpen är aktiv aktiveras
den främre-bakre parkeringshjäl‐
pen med en kort tryckning.
● Om endast den avancerade par‐ keringshjälpen är aktiv deaktive‐
rar en lång tryckning avancerad
parkeringshjälp.
● Om en framåtväxel eller neutral är ilagd aktiveras eller inaktiveras
endast den främre parkerings‐
hjälpen med en kort tryckning.
● Om backväxel är ilagd aktiveras eller inaktiveras den främre-
bakre parkeringshjälpen med en
kort tryckning.Manövrering
Om backväxeln är ilagd är främre och
bakre parkeringshjälp driftklart.
En tänd lysdiod i parkeringshjälpens
knapp D indikerar att systemet är
driftklart.
Den främre parkeringshjälpen kan
även aktiveras i en hastighet upp till
11 km/h genom en kort tryckning på
parkeringshjälpsknappen.
Om du trycker på D en gång inom
en tändningscykel inaktiveras den främre parkeringshjälpen vid en
hastighet över 11 km/h. Den kan
aktiveras igen under förutsättning att
hastigheten inte har överskridit
25 km/h. Om bilens hastighet har överskridit 25 km/h förblir främre par‐
keringshjälpen inaktiverad även om
hastigheten sjunker under 11 km/h.
När systemet inaktiveras slocknar
lampan i knappen och
Parkeringshjälp av visas på förarin‐
formationscentralen.
Systemet inaktiveras automatiskt om
bilens hastighet överskrider 25 km/h.

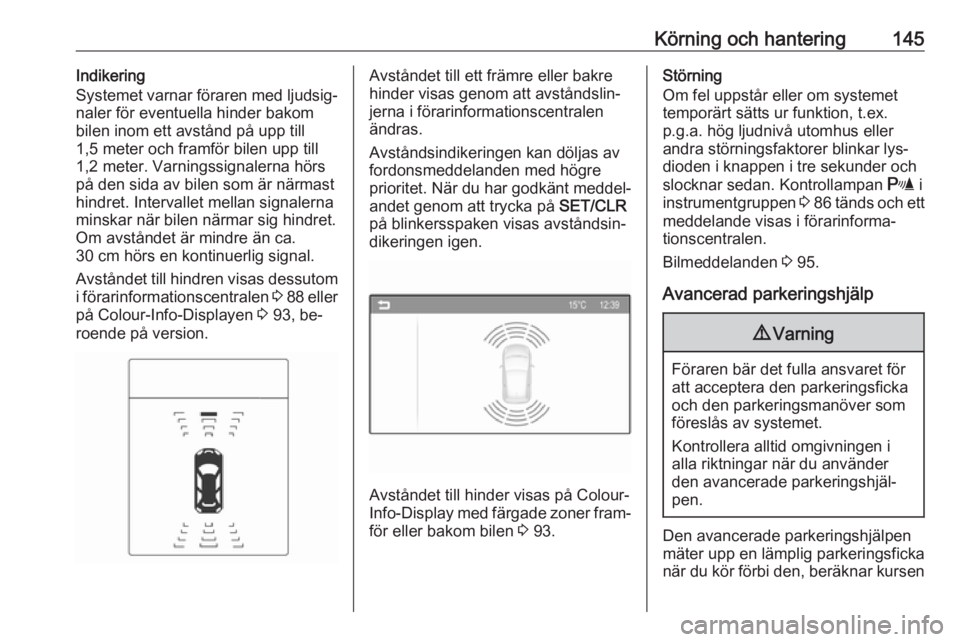

Körning och hantering145Indikering
Systemet varnar föraren med ljudsig‐
naler för eventuella hinder bakom
bilen inom ett avstånd på upp till
1,5 meter och framför bilen upp till
1,2 meter. Varningssignalerna hörs
på den sida av bilen som är närmast
hindret. Intervallet mellan signalerna
minskar när bilen närmar sig hindret.
Om avståndet är mindre än ca.
30 cm hörs en kontinuerlig signal.
Avståndet till hindren visas dessutom i förarinformationscentralen 3 88 eller
på Colour-Info-Displayen 3 93, be‐
roende på version.Avståndet till ett främre eller bakre
hinder visas genom att avståndslin‐ jerna i förarinformationscentralenändras.
Avståndsindikeringen kan döljas av
fordonsmeddelanden med högre
prioritet. När du har godkänt meddel‐
andet genom att trycka på SET/CLR
på blinkersspaken visas avståndsin‐
dikeringen igen.
Avståndet till hinder visas på Colour-
Info-Display med färgade zoner fram‐ för eller bakom bilen 3 93.
Störning
Om fel uppstår eller om systemet
temporärt sätts ur funktion, t.ex.
p.g.a. hög ljudnivå utomhus eller
andra störningsfaktorer blinkar lys‐
dioden i knappen i tre sekunder och
slocknar sedan. Kontrollampan r i
instrumentgruppen 3 86 tänds och ett
meddelande visas i förarinforma‐
tionscentralen.
Bilmeddelanden 3 95.
Avancerad parkeringshjälp9 Varning
Föraren bär det fulla ansvaret för
att acceptera den parkeringsficka
och den parkeringsmanöver som
föreslås av systemet.
Kontrollera alltid omgivningen i
alla riktningar när du använder
den avancerade parkeringshjäl‐
pen.
Den avancerade parkeringshjälpen mäter upp en lämplig parkeringsficka
när du kör förbi den, beräknar kursen

146Körning och hanteringoch styr automatisk in bilen i parker‐
ingsluckan, parallellt med eller vinkel‐
rätt mot din färdriktning.
Instruktioner ges i förarinformations‐
centralen 3 88 eller, beroende på ver‐
sion, på Colour-Info-Display 3 93
med stöd av akustiska signaler.
Föraren måste reglera acceleration,
bromsning och växling, men ratten
styrs automatiskt.
Avancerad parkeringshjälp kan
endast aktiveras när du kör framåt.
Avancerad parkeringshjälp kombine‐
ras alltid med främre-bakre parker‐
ingshjälp. Se föregående avsnitt.
Samma sensorer i främre och bakre
stötfångaren används för båda syste‐
men.
Knappen D och dess användning
Samma knapp används för aktivering och avaktivering av både avancerad
parkeringshjälp och främre-bakre
parkeringshjälp:
Med en kort tryckning på D aktiv‐
eras och inaktiveras parkeringshjäl‐
pen.
Med en lång tryckning på D (ca
en sekund ) aktiveras eller inaktiveras
den avancerade parkeringshjälpen.
Se separat beskrivning nedan.
Knappen manövrerar systemen enligt
följande logik när den trycks in:
● Om endast den främre-bakre parkeringshjälpen är aktiv inakti‐
veras den med en kort tryckning.
● Om endast den främre-bakre parkeringshjälpen är aktiv aktive‐
rar en lång tryckning avancerad
parkeringshjälp.● Om endast den avancerade par‐ keringshjälpen är aktiv aktiveras
den främre-bakre parkeringshjäl‐
pen med en kort tryckning.
● Om endast den avancerade par‐ keringshjälpen är aktiv deaktive‐
rar en lång tryckning avancerad
parkeringshjälp.
● Om framåtväxel eller neutral är ilagd aktiveras eller inaktiveras
endast den främre parkerings‐
hjälpen med en kort tryckning.
● Om backväxel är ilagd aktiveras eller inaktiveras den främre-
bakre parkeringshjälpen med en
kort tryckning.

Körning och hantering147Aktivering
När du söker efter en parkeringsfickaaktiverar du systemet med en lång
tryckning på D.
Systemet registrerar och kommer
ihåg 10 meter för parallella parker‐
ingsfickor eller sex meter för tvä‐
rgående parkeringsfickor) även i par‐
keringshjälpsläget. Med en lång
tryckning på D aktiveras avancerad
parkeringshjälp för att starta parker‐
ingsmanövern.
Systemet kan endast aktiveras i
hastigheter under 30 km/h och sys‐
temet söker efter parkeringsfickor vid
hastigheter upp till 30 km/h.
Det maximalt tillåtna parallella av‐
ståndet mellan bilen och en rad par‐
kerade bilar är 1,8 meter för fickpar‐
kering och 2,5 meter för tvärgående
parkering.
FunktionalitetParkeringsplatssökning
Välj en parallell eller vinkelrät parker‐
ingsplats i förarinformationscentralen
genom att trycka på SET/CLR.

148Körning och hanteringNär en plats hittats visas en marke‐
ring i förarinformationscentralen och en ljudsignal avges.
Välj en parallell eller vinkelrät parker‐
ingsplats genom att peka på ikonen
6 eller 7 på Colour-Info-Display.
När en plats hittats visas en marke‐
ring på Colour-Info-Display och en
ljudsignal avges.
Om föraren inte stannar bilen inom tio meter för parallella parkeringsfickor
eller sex meter för tvärgående parker‐
ingsfickor när en parkeringsplats har
föreslagits börjar systemet söka efter
en ny lämplig plats.
Parkeringsguidning
Systemets föreslagna parkerings‐
plats accepteras om du stannar bilen
inom tio meter för parallell parkerings‐
ficka eller sex meter för tvärgående
parkeringsficka efter att systemet haravgett meddelandet Stanna. Sys‐
temet beräknar den optimala vägen in
i parkeringsfickan.
När en plats hittats visas en marke‐
ring i förarinformationscentralen eller
på Colour-Info-Displayen och en ljud‐ signal avges. Därefter styrs bilen
automatiskt in i parkeringsfickan med hjälp av detaljerade instruktioner till
föraren för bromsning, acceleration
och växling. Föraren måste hålla hän‐
derna borta från ratten.
Var alltid uppmärksam på ljudet från
parkeringshjälpen fram/bak. En kon‐
tinuerlig ton indikerar att avståndet till ett hinder är mindre än cirka 30 cm.
Om du av någon anledning måste överta kontrollen över styrningen ska
du hålla längst ut på ratten. Då av‐
bryts den automatiska styrningen.Byte av parkeringssida
Systemet är inställt för att upptäcka
parkeringsfickor på passagerarsidan
som standard. För att upptäcka par‐
keringsfickor på förarsidan slår du på
blinkersindikeringen på förarsidan
under hela sökningen.

Körning och hantering149Så snart blinkersindikeringen stängs
av börjar systemet söka på
passagerarsidan igen.Displayvisning
Instruktionerna på displayen visar föl‐
jande:
● allmänna tips och varningsmed‐ delanden
● ett tips när du kör snabbare än 30 km/h i sökläget, eller 8 km/h i
guidningsläget
● behovet att stanna bilen när en parkeringsficka upptäcks
● färdriktningen under parkerings‐ manövern
● uppmaning att växla körriktning bakåt eller framåt
● uppmaning att accelerera eller bromsa
● för vissa instruktioner visas en förloppsindikator i förarinforma‐
tionscentralen
● lyckad parkering indikeras av en popup-symbol och en ljudsignal
● om en parkeringsmanöver av‐ brytsVisningsprioriteter
Indikeringen för den avancerade par‐
keringshjälpen i förarinformations‐
centralen kan hindras av
meddelanden med högre prioritet.
När du har godkänt meddelandet
genom att trycka på SET/CLR på
blinkersspaken visas instruktionerna
för den avancerade parkeringshjäl‐
pen igen och parkeringsmanövern
kan fortsätta.
Deaktivering
Systemet avaktiveras i följande fall:
● med en lång tryckning på D
● parkeringen avslutas med lyckat resultat
● om du kör snabbare än 30 km/h under sökning
● om du kör snabbare än 8 km/h under parkeringsguidning
● om systemet detekterar att fö‐ raren hindrar rattens automatiskastyrningsrörelser● om antalet växlingar överskrids: åtta parkeringscykler vid parallell
parkering och fem cykler vid tvä‐
rgående parkering
● tändningen slås av.
Inaktivering av föraren eller av sys‐
temet under manövreringen indikeras av Parkering avbruten på displayen.
Dessutom hörs en ljudsignal.
Störning
Ett meddelande visas när:
● det uppstår fel i systemet, kon‐ trollampan r tänds i instru‐
mentgruppen
● föraren inte lyckades slutföra par‐
keringsmanövern
● systemet inte fungerar
● någon av avaktiveringsorsa‐ kerna ovan gäller
Om ett föremål upptäcks under par‐
keringsinstruktionerna visas Stanna
på displayen. Flyttas föremålet fort‐
sätter parkeringsmanövern. Om före‐
målet inte tas bort deaktiveras sys‐
temet. En lång tryckning på D akti‐
verar systemet och det börjar söka
efter en ny parkeringsficka.

150Körning och hanteringAllmän information om
parkeringshjälpssystem9 Varning
Ytor på objekt eller kläder som re‐
flekteras på olika sätt samt externa
ljudkällor kan under vissa omstän‐
digheter leda till att systemet inte
upptäcker hinder.
Särskild uppmärksamhet krävs på låga hinder som kan skada stöt‐fångarens nedre del.
Se upp
Systemets prestanda kan minska
om sensorerna är täckta av t.ex. is
eller snö.
Parkeringshjälpens prestanda kan minska på grund av tung belast‐
ning.
Särskilda förutsättningar gäller för
höga fordon i närheten (t.ex. ter‐
rängfordon, skåpbilar och trans‐
portbilar). Identifiering av föremål
och korrekt avståndsindikering i
övre delen av dessa fordon kan
inte garanteras.
Föremål med mycket litet reflekte‐ rande tvärsnitt, t.ex. små föremåleller föremål av mjuka material,
kanske inte upptäcks av systemet.
Parkeringshjälpsystem upptäcker
inte föremål utanför upptäcktsom‐
rådet.
Observera!
Det kan hända att sensorerna de‐
tekterar föremål trots att det inte
finns något i vägen, beroende på ekostörningar från ljud i omgiv‐
ningen eller p.g.a. mekaniska rikt‐
ningsfel (sporadiska felvarningar
kan förekomma).
Se till att den främre registrerings‐
skylten är ordentligt monterad (inte
är böjd och inget glapp mot stötfång‐
aren på höger eller vänster sida) och
att sensorerna sitter ordentligt på
plats.
Avancerade parkeringshjälpsystem
kanske inte reagerar på ändringar
av det tillgängliga parkeringsutrym‐
met när en parkeringsmanöver
redan påbörjats. Systemet kan upp‐
fatta en infart, utfart, gårdsplan eller till och med ett övergångsställe som en parkeringsficka. När du har lagt i
backen skulle systemet starta en
parkeringsmanöver. Se till att den
föreslagna parkeringsfickan faktiskt
är lämplig.
Oregelbundenheter i marken, t.ex. i
vägarbetesområden, kan inte upp‐ täckas av systemet. Det är föraren
som är ansvarig.
Observera!
Om en framåtväxel läggs i och en
viss hastighet överskrids deaktiv‐
eras den bakre parkeringshjälpen
när cykelhållaren fälls ut.
Om backen läggs i först upptäcker
parkeringshjälpen cykelhållaren och
matar ut ett surrande ljud. Tryck på
r eller D kortvarigt för att deak‐
tivera parkeringshjälpen.
Observera!
Systemet måste kalibreras efter pro‐
duktion. För optimal parkering väg‐
ledning, en körsträcka på minst
10 km, inklusive ett antal krökar,
krävs.
