2016 OPEL ADAM Instruktionsbok

Förvaring55
Dra ut cykelhållaren helt tills du hör attden låser fast.
Kontrollera att det inte är möjligt att
skjuta in det inbyggda transportsyste‐
met utan att man drar i frigörings‐
spaken igen.
9 Varning
Det är endast tillåtet att fästa före‐
mål i det bakre hållarsystemet om
systemet är korrekt spärrat. Om
det bakre hållarsystemet inte är
korrekt spärrat får du inte fästa
föremål i systemet och inte skjuta
det bakåt. Uppsök en verkstad för
att få hjälp.
Uppfällning av registreringsskyltsbe‐
lysning
Lyft registreringsskyltsbelysningen
och fäll den bakåt.
Fäll ut baklyktorna
Sväng ut båda baklyktornas gångjärn
så långt det går.

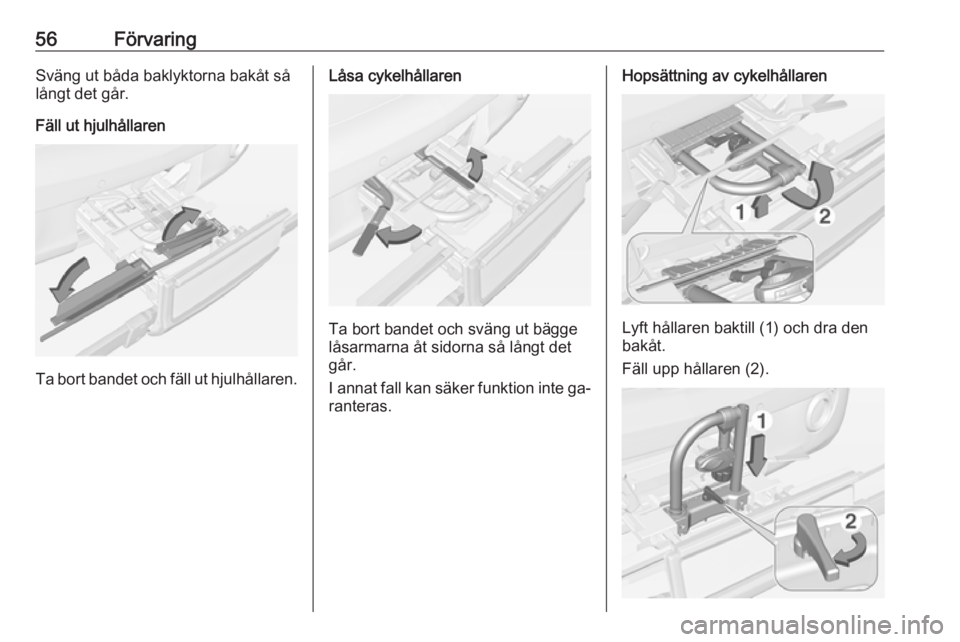

56FörvaringSväng ut båda baklyktorna bakåt så
långt det går.
Fäll ut hjulhållaren
Ta bort bandet och fäll ut hjulhållaren.
Låsa cykelhållaren
Ta bort bandet och sväng ut bägge
låsarmarna åt sidorna så långt det
går.
I annat fall kan säker funktion inte ga‐
ranteras.
Hopsättning av cykelhållaren
Lyft hållaren baktill (1) och dra den
bakåt.
Fäll upp hållaren (2).

Förvaring57Tryck ned hållaren (1) och för hand‐
taget (2) bakåt så att det går i ingrepp.
Tryck på knappen (1) och ta bort den
vänstra delen av hållaren (2).
Tryck på knappen (1) och sätt in hål‐
larens vänstra del i den högra delen
(2).
Montering av adaptern
För att transportera två cyklar måste
du montera adaptern innan du sätter
på den första cykeln.
1. Sätt fast adaptern på den bakre cykelhållaren som bilden visar.
2. Vrid spaken (1) framåt och hållden kvar, varefter adaptern (2)
sänks baktill.
3. Släpp spaken och kontrollera att adaptern sitter som den ska.

58Förvaring4. För remmen som sitter på adap‐tern under spaken så att cykelhål‐laren kan fällas tillbaka. Sätt fast
remmen.
Uppsättning av första cykeln
1. Vrid pedalerna i läge som bilden visar och ställ cykeln på hjulstö‐
det.
Se till att cykeln står mitt på hjuls‐
tödet.
2. Sätt fast det korta monteringsfäs‐ tet på cykelramen. Vrid knoppen
medurs för att låsa fästet.
3. Säkra båda cykelhjulen mot hjul‐ hållarna med spännbanden.
4. Kontrollera att cykeln sitter fast ordentligt.Se upp
Se till att mellanrummet mellan cy‐keln och bilen är minst 5 cm. Om
det behövs, lossa styret och vrid
det åt sidan.
Sätta fast den andra cykeln
Du sätter fast en andra cykel på
samma sätt som den första. Ytter‐
ligare några steg måste vidtas:
1. Vrid alltid pedalerna i lämpligt läge
innan cykeln ställs på plats.

Förvaring59
2. Placera den ena cykeln med sty‐ret åt höger och den andra med
styret åt vänster på cykelhållaren.
3. Placera den bakre cykeln i linje med den främre. Cyklarnas hjul‐
nav får inte gå emot varandra.
4. Fäst den bakre cykeln med det längre monteringsfästet och
spännbanden på samma sätt som
den främre cykeln. Monterings‐
fästena ska sättas fast parallellt.5. Sätt också fast båda cykelhjulen på den bakre cykeln mot hjulhål‐
larna med spännbanden.
Vi rekommenderar att en varnings‐
skylt sätts fast på den bakersta cykeln för att medtrafikanterna ska se cyk‐
larna tydligare.
Fällning av cykelhållaren bakåt
Cykelhållaren kan fällas bakåt så att
man kommer åt lastrummet.
● Utan påsatt adapter:
Tryck spaken (1) för att lossa och
håll kvar.
Dra lasthållaren (2) bakåt för att
fälla cykelhållaren.
● Med påsatt adapter:
9 Varning
Var försiktig när cykelhållaren los‐
sas eftersom den kommer att tippa bakåt. Risk för personskador.

60Förvaring
Håll i den bakre cykelns ram (1)
med en hand och dra i öglan (2)
för att frigöra.
Håll i den bakre cykeln med
bägge händerna och fäll cykel‐
hållaren bakåt.
Bilens bakljus tänds när cykelhållaren fälls bakåt för att den ska kunna ses
tydligare.
9 Varning
När cykelhållaren fälls framåt igen,
var noga med att hållaren sitter
fast som den ska.
Borttagning av cyklarna
Lossa båda hjulens fästremmar.
Vrid knoppen moturs och ta bort mon‐
teringsfästena.
Demontering av adaptern 1. Fäll in hjulhållarna.
2. Lossa remmen.
3. Vrid spaken (1) framåt och håll kvar.
4. Lyft adaptern (2) baktill och ta bort
den.

Förvaring61Isärtagning av cykelhållaren
Tryck på knappen (1) och ta bort den
övre delen av hållaren (2).
Tryck på knappen (1) och montera
hållaren igen (2).
Placera monteringsfästet som bilden
visar.
För handtaget (1) åt sidan så att det
lossar och lyft hållaren (2).
Fäll ned hållaren bakåt och tryck
sedan framåt tills det tar emot (1).
Tryck ned hållaren vid bakänden (2).
Fäll in hjulhållaren
Fäll in hjulhållaren. Sätt fast bandet.

62Förvaring
Stuva spännbanden ordentligt.
Lossning av cykelhållaren
Sväng in bägge låsarmarna så långt
det går. Sätt fast bandet.
Infällning av baklyktorna
Sväng först ut baklyktorna (1) framåt
så långt det går.
Sväng sedan ut gångjärnen (2) så långt det går.
Infällning av registreringsskyltsbelys‐
ningen
Vik fram registreringsskyltsbelys‐
ningen.
Fälla in cykelhållaren
Se upp
Var noga med att alla hopfällbara
delar som hjulhållarna och mon‐
teringsfästena stuvas undan ord‐
entligt. I annat fall kan cykelhålla‐
ren skadas när du försöker skjuta
in den.
