2016 MITSUBISHI PAJERO SPORT зажигания

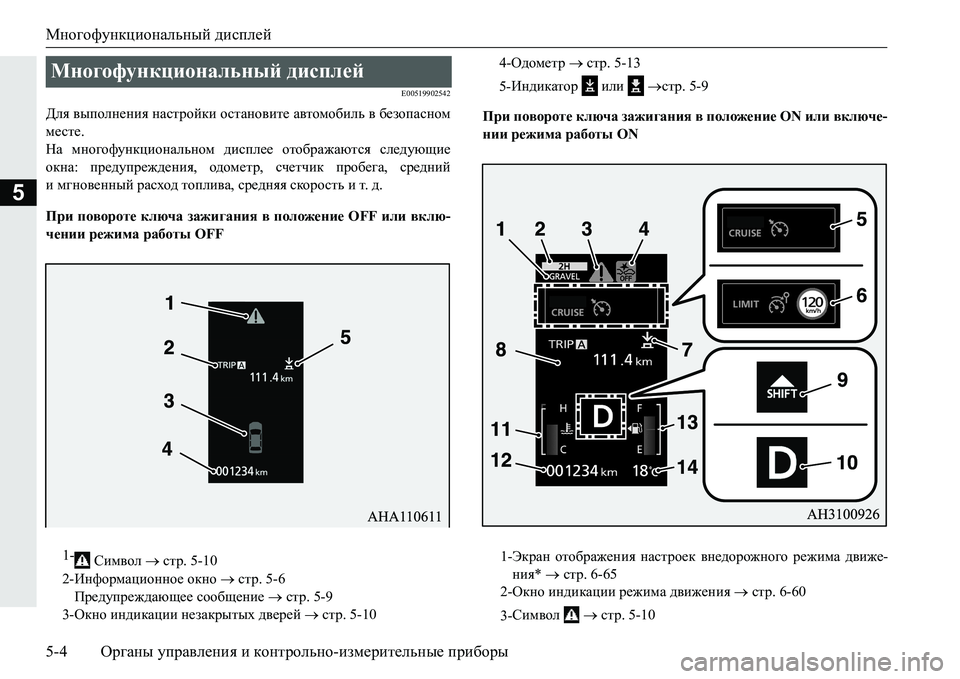

Многофункциональный дисплей
5-4 Органы управления и контрольно -измерительные приборы
5
E00519902542
Для выполнения настройки остановите автомобиль в безопасном
месте .
На многофункциональном дисплее отображаются следующие
окна : предупреждения, одометр, счетчик пробега , средний
и мгновенный расход топлива , средняя скорость и т . д .
При повороте ключа зажигания в положение OFF или вклю -
чении режима работы OFF При
повороте ключа зажигания в положение ON или включе -
нии режима работы ON
Многофункциональный дисплей
1-
Символ  стр .5-10
2- Информационное окно  стр .5-6
Предупреждающее сообщение  стр .5-9
3- Окно индикации незакрытых дверей  стр .5-10
4-Одометр  стр .5-13
5- Индикатор
или стр .5-9
1- Экран отображения настроек внедорожного режима движе -
ния *  стр .6-65
2- Окно индикации режима движения  стр .6-60
3- Символ
 стр .5-10

Многофункциональный дисплей
Органы управления и контрольно -измерительные приборы 5-7
5

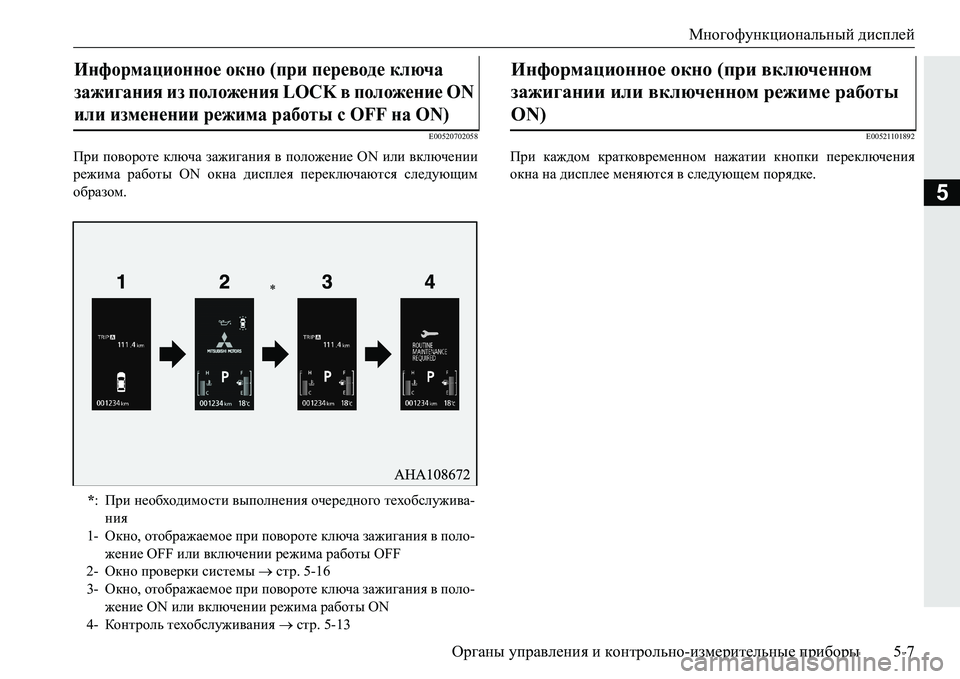

E00520702058
При повороте ключа зажигания в положение ON или включении
режима работы ON окна дисплея переключаются следующим
образом .
E00521101892
При каждом кратковременном нажатии кнопки переключения
окна на дисплее меняются в следующем порядке .
Информационное окно (при переводе ключа
зажигания из положения LOCK в положение ON
или изменении режима работы с OFF наON)
*:При необходимости выполнения очередного техобслужива -
ния
1- Окно , отображаемое при повороте ключа зажигания в поло-
жение OFF или включении режима работы OFF
2- Окно проверки системы  стр .5-16
3- Окно , отображаемое при повороте ключа зажигания в поло-
жение ON или включении режима работы ON
4- Конт роль техобслуживания  стр .5-13
*
Информационное окно (при включенном
зажигании или включенном режиме работы
ON)

Многофункциональный дисплей
5-14 Органы управления и контрольно -измерительные приборы
5

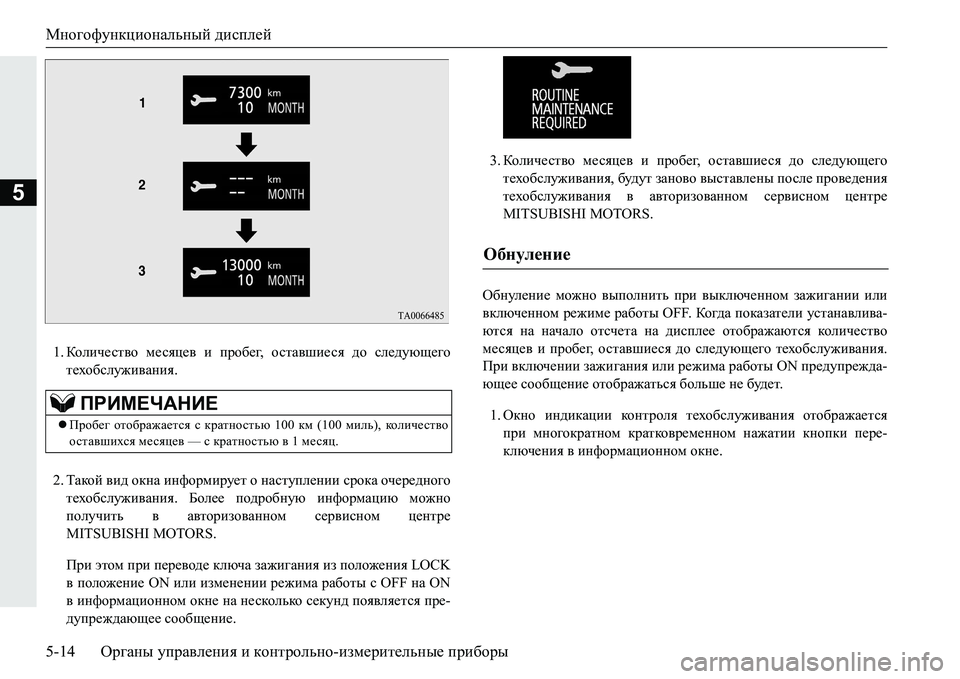

1. Кол и ч е ст во месяцев и пробег , оставшиеся до следующего
техобслуживания .
2. Такой вид окна информирует о наступлении срока очередного
техобслуживания . Более подробную информацию можно
получить в авторизованном сервисном центре
MITSUBISHI MOTORS.
При этом при переводе ключа зажигания из положения LOCK
в положение ON или изменении режима работы с OFF на ON
в информационном окне на несколько секунд появляется пре -
дупреждающее сообщение . 3.
Ко
л и ч е ст во
месяцев и пробег , оставшиеся до следующего
техобслуживания , будут заново выставлены после проведения
техобслуживания в авторизованном сервисном центре
MITSUBISHI MOTORS.
Обнуление можно выполнить при выключенном зажигании или
включенном режиме работы OFF. Ко гд а показатели устанавлива -
ются на начало отсчета на дисплее отображаются кол и ч е ст во
месяцев и пробег , оставшиеся до следующего техобслуживания.
При включении зажигания или режима работы ON пре
дупрежда-
ющее сообщение отображаться больше не будет .
1. Окно индикации ко н т р оля техобслуживания отображается
при многократном кратковременном нажатии кнопки пере -
ключения в информационном окне .
ПРИМЕЧАНИЕ
Пробег отображается с кратностью 100 км (100 миль), кол и ч е ст во
оставшихся месяцев — с кратностью в 1 месяц .
Обнуление

Многофункциональный дисплей
5-16 Органы управления и контрольно -измерительные приборы
5

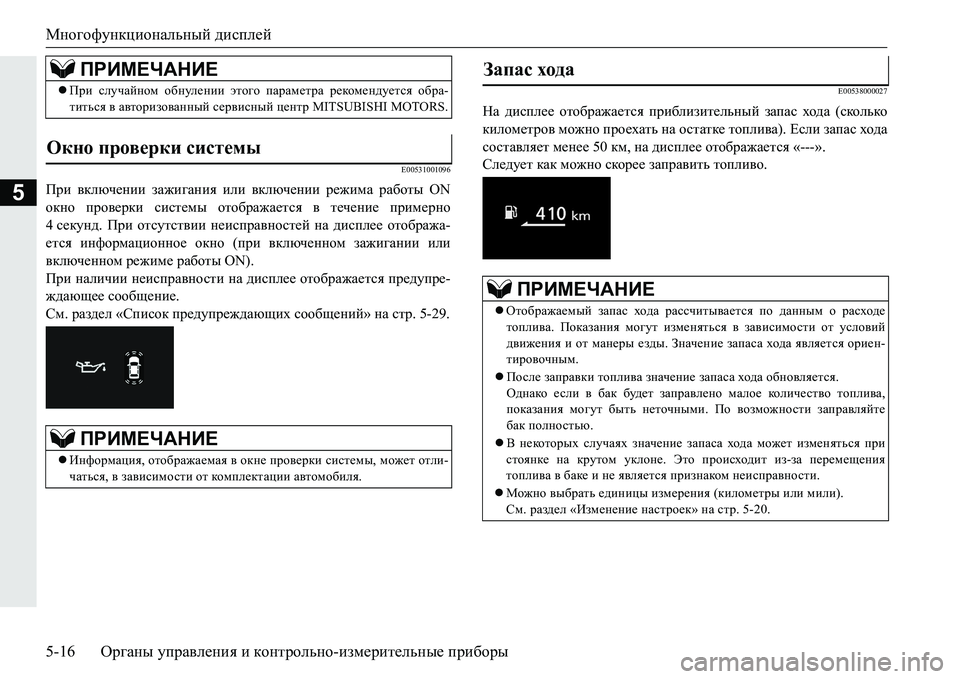

E00531001096
При включении зажигания или включении режима работы ON
окно проверки системы отображается в течение примерно
4 секунд . При отсутствии неисправностей на дисплее отобража -
ется информационное окно (при включенном зажигании или
включенном режиме работы ON).
При наличии неисправности на дисплее отображается предупре-
ждающее сообщение .
См . раздел «Список предупреждающих сообщений » на стр . 5-29.
E00538000027
На дисплее отображается приблизительный запас хода (сколько
километров можно проехать на остатке топлива ). Если запас хода
составляет менее 50 км, на дисплее отображается «---».
Следует как можно скорее заправить топливо .
При случайном обнулении этого параметра рекомендуется обра -
титься в авторизованный сервисный центр MITSUBISHI MOTORS.
Окно проверки системы
ПРИМЕЧАНИЕ
Информация , отображаемая в окне проверки системы , может отли-
чаться , в зависимости от комп л ект ац ии автомобиля .
ПРИМЕЧАНИЕЗапас хода
ПРИМЕЧАНИЕ
Отображаемый запас хода рассчитывается по данным о расходе
топлива . Показания могут изменяться в зависимости от условий
движения и от манеры езды. Значение запаса хода является ориен-
тировочным .
 После заправки топлива значение запаса хода обновляется .
Однако если в бак будет заправлено малое кол и ч е с тво топлива ,
показания могут быть неточными . По возможности заправляйте
бак полностью .
 В нек

оторых случаях значение запаса хода может изменяться при
стоянке на крутом уклоне . Это происходит из -за перемещения
топлива в баке и не является признаком неисправности .
 Можно выбрать единицы измерения (километры или мили ).
См . раздел «Изменение настроек » на стр . 5-20.

Многофункциональный дисплей
Органы управления и контрольно -измерительные приборы 5-19
5

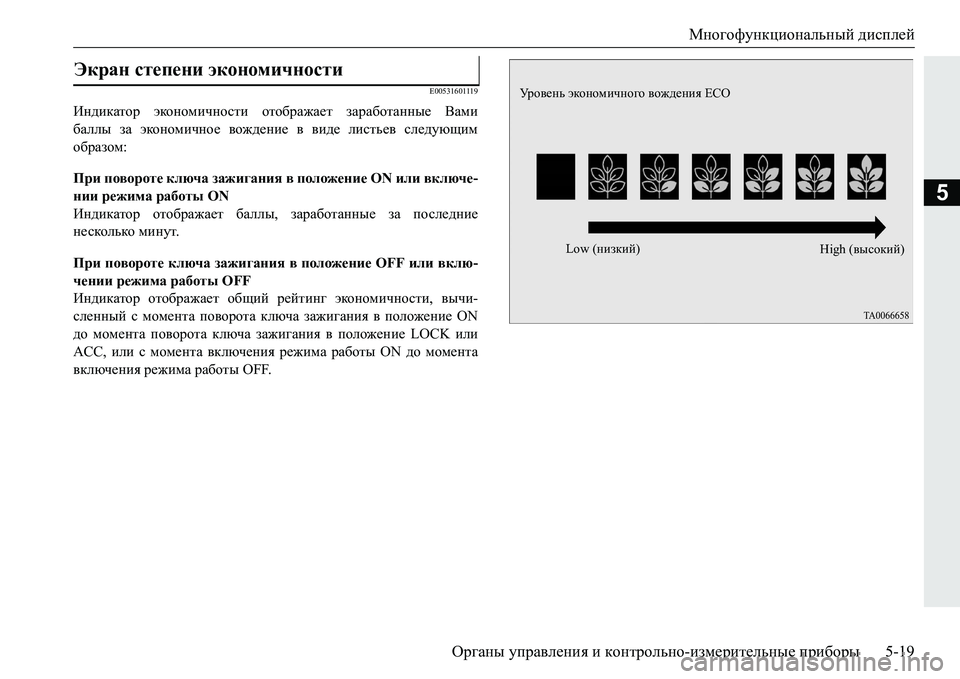

E00531601119
Индикатор экономичности отображает заработанные Вами
баллы за экономичное вождение в виде листьев следующим
образом :
При повороте ключа зажигания в положение ON или включе -
нии режима работы ON
Индикатор отображает баллы , заработанные за последние
несколько минут .
При повороте ключа зажигания в положение OFF или вклю -
чении режима работы OFF
Индикатор отображает общий рейтинг экономичности , вычи -
сленный с момента пов
орота ключа зажигания в положение ON
до момента поворота ключа зажигания в положение LOCK или
ACC, или с момента включения режима работы ON до момента
включения режима работы OFF.
Экран степени экономичности
Ур о в е н ь экономичного вождения ECO
Low ( низкий )
High (высокий )

Многофункциональный дисплей
Органы управления и контрольно -измерительные приборы 5-21
5

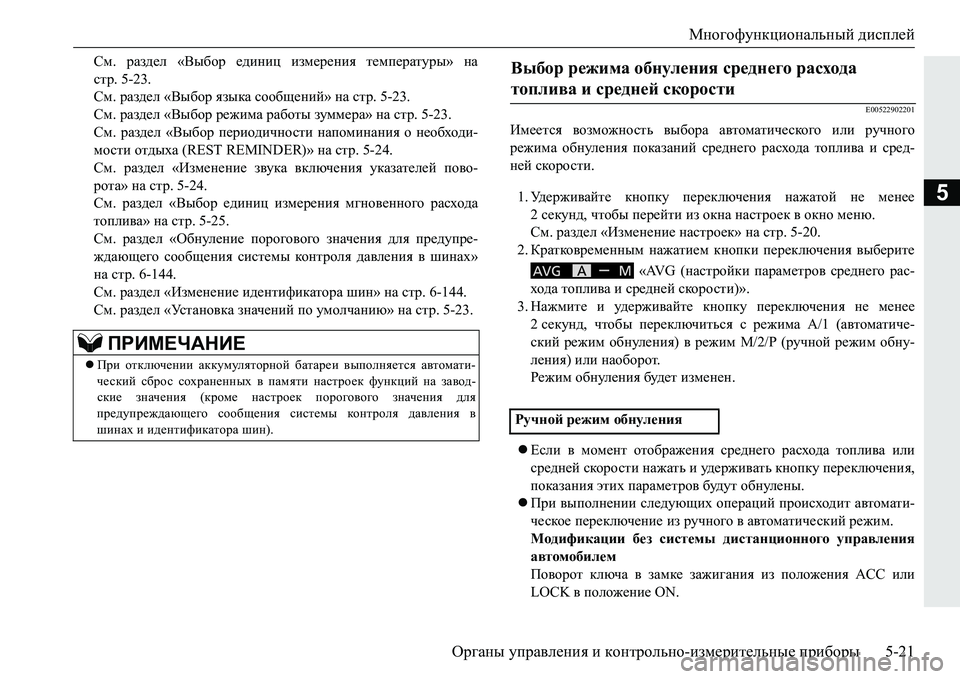

См. раздел «Выбор единиц измерения температуры » на
стр .5-23.
См . раздел «Выбор языка сообщений » на стр .5-23.
См . раздел «Выбор режима работы зуммера » на стр . 5-23.
См . раздел «Выбор периодичности напоминания о необходи -
мости отдыха (REST REMINDER)» на стр . 5-24.
См . раздел «Изменение звука включения указателей пово -
рота » на стр .5-24.
См . раздел «Выбор единиц измерения мгновенного расхода
топлива » на ст
р . 5-25.
См . раздел «Обнуление порогового значения для предупре -
ждающего сообщения системы ко н т р оля давления в шинах »
на стр . 6-144.
См . раздел «Изменение идентификатора шин » на стр . 6-144.
См . раздел «Ус т а н о в к а значений по умолчанию » на стр .5-23.
E00522902201
Имеется возможность выбора автоматического или ручного
режима обнуления показаний среднего расхода топлива и сред -
ней скорости .
1. Уд е р ж и в а й т е кнопку переключения нажатой не менее
2 секунд , чтобы перейти из окна настроек в окно меню .
См . раздел «Изменение настроек » на стр . 5-20.
2. Кратковременным нажатием кнопки переключения выберите
«AVG ( настройки параметров среднего рас -
хода топлива и средней скорости )»
.
3. Нажмите и уд е р ж и ва й т е кнопку переключения не менее
2 секунд , чтобы переключиться с режима A/1 (автоматиче -
ский режим обнуления ) в режим M/2/P ( ручной режим обну -
ления ) или наоборот .
Режим обнуления будет изменен .
 Если в момент отображения среднего расхода топлива или
средней скорости нажать и уд е р ж и ват ь кнопку переключения ,
показания этих параметров будут обнулены .
 При выпо
лнении следующих операций происходит автомати -
ческое переключение из ручного в автоматический режим .
Модификации без системы дистанционного управления
автомобилем
Поворот ключа в замке зажигания из положения ACC или
LOCK в положение ON.
ПРИМЕЧАНИЕ
 При отключении аккумуляторной батареи выполняется автомати -
ческий сброс сохраненных в памяти настроек функций на завод -
ские значения (кроме настроек порогового значения для
предупреждающего сообщения системы ко н т р ол я давления в
шинах и идентификатора шин ).
Выбор режима обнуления среднего расхода
топлива и средней скорости
Ручной режим обнуления

Многофункциональный дисплей
5-22 Органы управления и контрольно -измерительные приборы
5

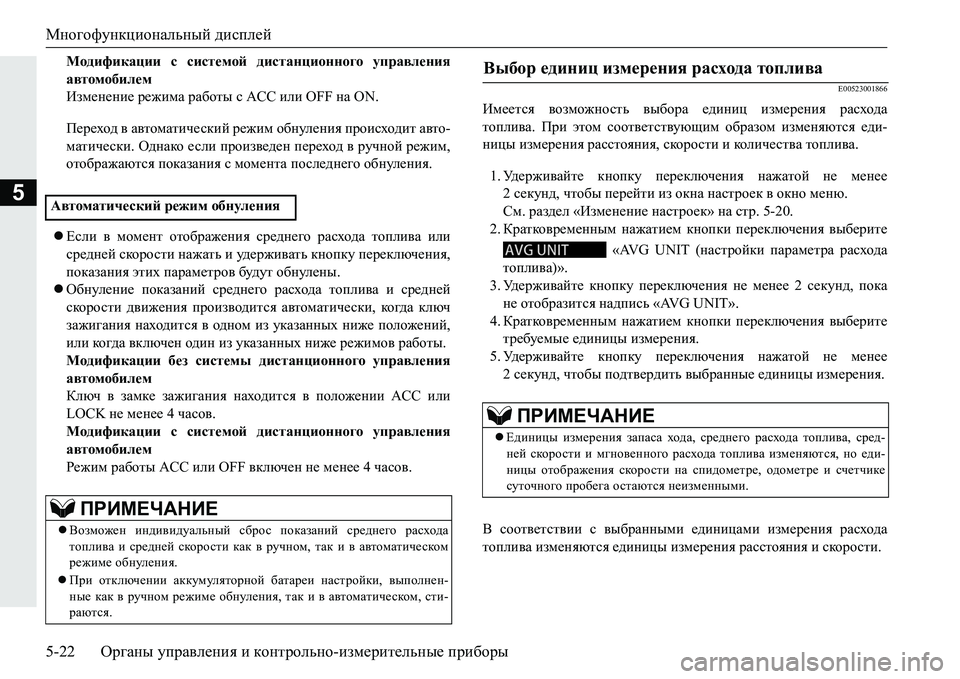

Модификации с системой дистанционного управления
автомобилем
Изменение режима работы с ACC или OFF на ON.
Переход в автоматический режим обнуления происходит авто -
матически . Однако если произведен переход в ручной режим ,
отображаются показания с момента последнего обнуления .
 Если в момент отображения среднего расхода топлива или
средней скорости нажать и уд е р ж и в ат ь кнопку переключения ,
показания этих параметров будут обнулены .
 Обну

ление показаний среднего расхода топлива и средней
скорости движения производится автоматически , ко гда ключ
зажигания находится в одном из указанных ниже положений ,
или ко гд а включен один из указанных ниже режимов работы .
Модификации без системы дистанционного управления
автомобилем
Ключ в замке зажигания находится в положении ACC или
LOCK не менее 4часов .
Модификации с системой дистанционного управления
автомобилем
Ре

жим работы ACC или OFF включен не менее 4 часов .
E00523001866
Имеется возможность выбора единиц измерения расхода
топлива . При этом соответствующим образом изменяются еди -
ницы измерения расстояния , скорости и коли че с тва топлива .
1. Уд е р ж и в а й т е кнопку переключения нажатой не менее
2 секунд , чтобы перейти из окна настроек в окно меню .
См . раздел «Изменение настроек» на стр . 5-20.
2. Кратковременным нажатием кнопки переключения выберите
«AVG UNIT (настройки параметра расхода
топлива )».
3. Уд е р ж и в а й т е кн
опку переключения не менее 2 секунд , пока
не отобразится надпись «AVG UNIT».
4. Кратковременным нажатием кнопки переключения выберите
требуемые единицы измерения .
5. Уд е р ж и в а й т е кнопку переключения нажатой не менее
2 секунд , чтобы подтвердить выбранные единицы измерения .
В соответствии с выбранными единицами измерения расхода
топлива изменяются единицы измерения расстояния и скорости .
Автоматический
режим обнуления
ПРИМЕЧАНИЕ
 Возможен индивидуальный сброс показаний среднего расхода
топлива и средней скорости как в ручном , так и в автоматическом
режиме обнуления .
 При отключении аккумуляторной батареи настройки , выполнен-
ные как в ручном режиме обнуления , так и в автоматическом , сти -
раются .
Выбор единиц измерения расхода топлива
ПРИМЕЧАНИЕ
Единицы измерения запаса хода , среднего расхода топлива , сред -
ней скорости и мгновенного расхода топлива изменяются, но еди -
ницы отображения скорости на спидометре , одометре и счетчике
суточного пробега остаются неизменными.

Многофункциональный дисплей
5-24 Органы управления и контрольно -измерительные приборы
5

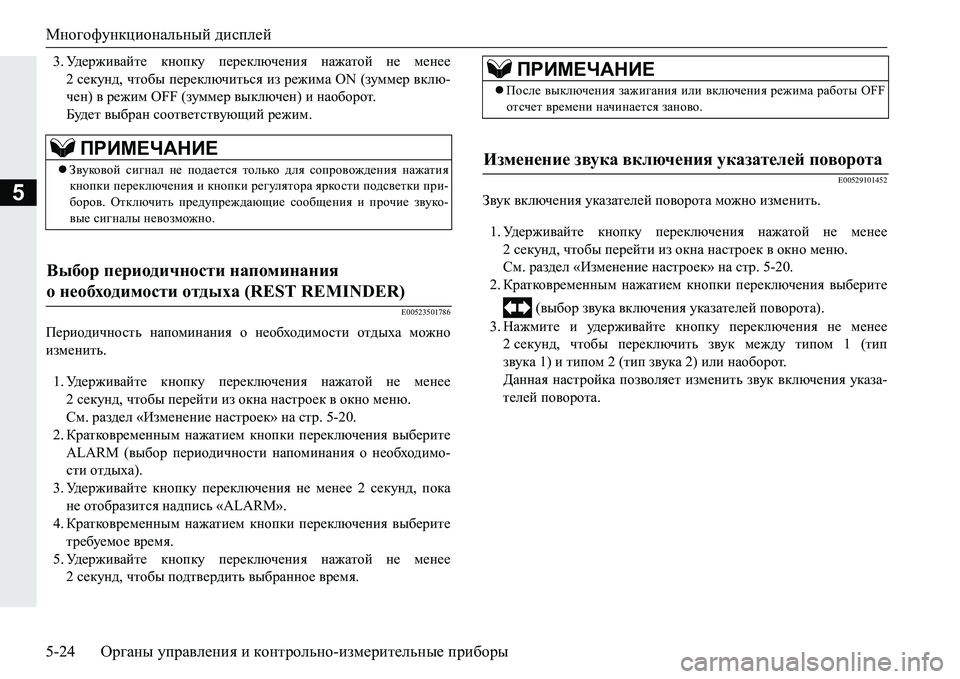

3. Уд е р ж и в а й т е кнопку переключения нажатой не менее
2 секунд , чтобы переключиться из режима ON (зуммер вклю -
чен ) в режим OFF (зуммер выключен ) и наоборот .
Будет выбран соответствующий режим .
E00523501786
Периодичность напоминания о необходимости отдыха можно
изменить .
1. Уд е р ж и в а й т е кнопку переключения нажатой не менее
2 секунд , чтобы перейти из окна настроек в окно меню .
См . раздел «Изменение настроек» на стр . 5-20.
2. Кратковременным нажатием кнопки переключения выберите
ALARM ( выбор периодичности напоминания о необходимо -
сти отдыха ).
3. Уд е р ж и в а й т е кнопку переключения не менее 2 секунд , пока
не отобразится надпись «ALARM».
4. Кра
тковременным нажатием кнопки переключения выберите
требуемое время.
5. Уд е р ж и в а й т е кнопку переключения нажатой не менее
2 секунд , чтобы подтвердить выбранное время.
E00529101452
Звук включения указателей поворота можно изменить .
1. Уд е р ж и в а й т е кнопку переключения нажатой не менее
2 секунд , чтобы перейти из окна настроек в окно меню .
См . раздел «Изменение настроек» на стр . 5-20.
2. Кратковременным нажатием кнопки переключения выберите
( выбор звука включения указателей поворота ).
3. Нажмите и уд е р ж и в а й т е кнопку переключения не менее
2 секунд , чтобы переключить звук между типом 1 (тип
зв

ука 1) и типом 2 (тип звука 2) или наоборот .
Данная настройка позволяет изменить звук включения указа -
телей поворота .
ПРИМЕЧАНИЕ
Звуковой сигнал не подается только для сопровождения нажатия
кнопки переключения и кнопки регулятора яркости подсветки при-
боров . Отключить предупреждающие сообщения и прочие звуко-
вые сигналы невозможно .
Выбор периодичности напоминания
онеобходимости отдыха (REST REMINDER)
ПРИМЕЧАНИЕ
После выключения зажигания или включения режима работы OFF
отсчет времени начинается заново .
Изменение звука включения указателей поворота
