Entretien
Entretien réalisable par le propriétaire
ATTENTION
Lors du retrait de l'unité de lentilles
ou de lampes avec un tournevis plat,
s'assurer que le tournevis n'entre pas
en contact avec le terminal intérieur.
Un contact entre le tournevis plat et le
terminal pourrait provoquer un court-
circuit.
REMARQUE



y Pour remplacer l'ampoule, s'adresser à
un concessionnaire agréé Mazda.



y Utiliser le protecteur et l'emballage
de la nouvelle ampoule pour mettre
au rebut, hors de portée des enfants,
l'ancienne ampoule.
Remplacement des ampoules
d'éclairages extérieurs
Phares, feux de position diurnes (type
à LED), feux de stationnement, feu de
freinage auxiliaire, feux de freinage,
feux arrière
L'ampoule LED ne peut pas être remplacée
comme une seule unité, car c'est une unité
intégrée.
L'ampoule LED doit être remplacée avec
l'unité. Pour remplacer les ampoules
s'adresser à un mécanicien agréé Mazda.
Feux de position diurnes (type ampoule)
1. S'assurer que le contacteur est en
position d'arrêt et que l'interrupteur des
phares est coupé.
2. Tirer la section centrale de chaque
pièce de retenue en plastique et retirer
la pièce de retenue.
Retrait
Installation
3. Tourner la vis dans le sens contraire des
aiguilles d'une montre et la retirer, puis
tirer partiellement le garde-boue.
4. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer.
.9@&6'$%@&EJUJPOJOEC


.9@&6'$%@&EJUJPOJOEC










6–48
Entretien
Entretien réalisable par le propriétaire

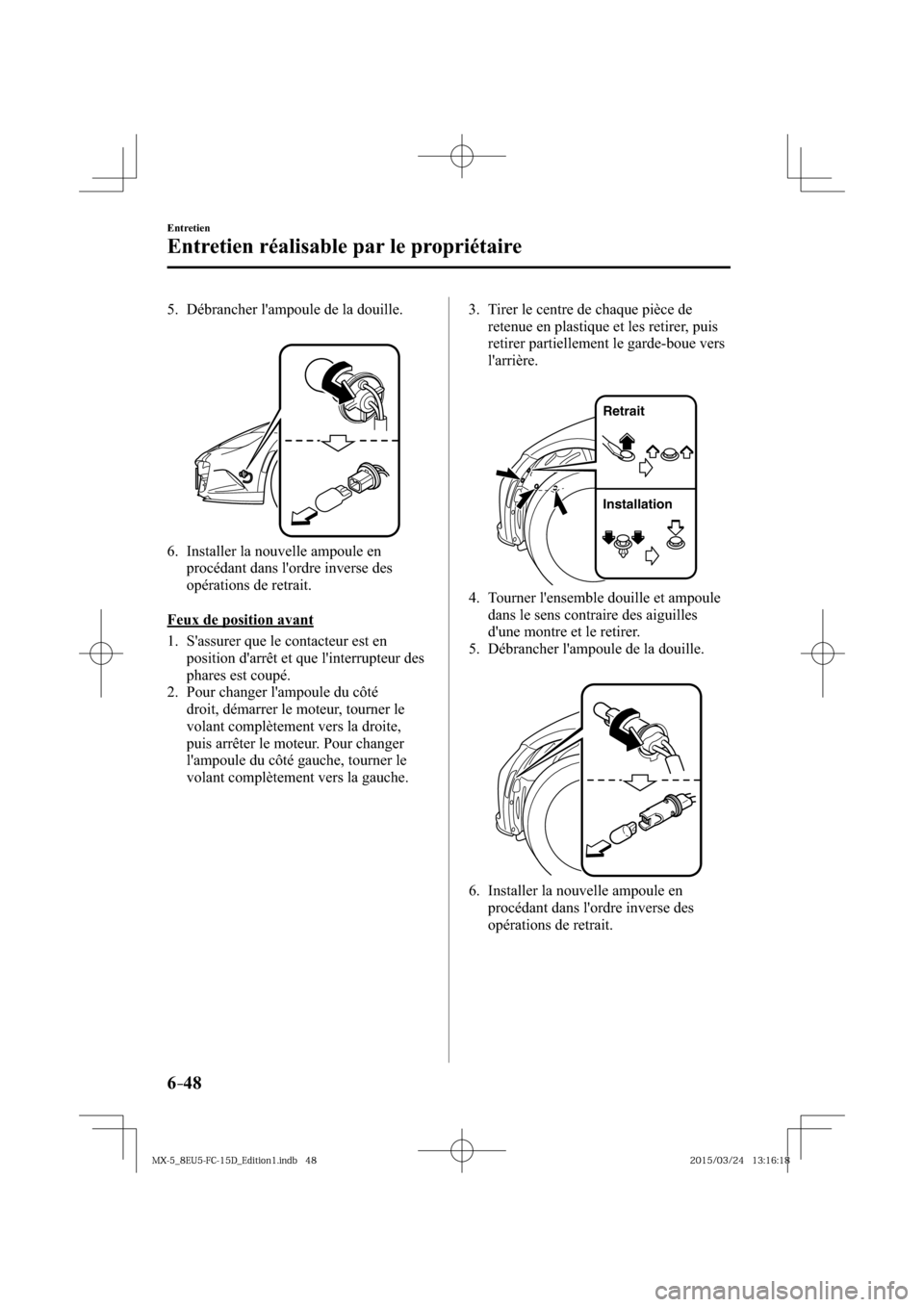

5. Débrancher l'ampoule de la douille.
6. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.
Feux de position avant
1. S'assurer que le contacteur est en
position d'arrêt et que l'interrupteur des
phares est coupé.
2. Pour changer l'ampoule du côté
droit, démarrer le moteur, tourner le
volant complètement vers la droite,
puis arrêter le moteur. Pour changer
l'ampoule du côté gauche, tourner le
volant complètement vers la gauche. 3. Tirer le centre de chaque pièce de
retenue en plastique et les retirer, puis
retirer partiellement le garde-boue vers
l'arrière.
Retrait
Installation
4. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer.
5. Débrancher l'ampoule de la douille.
6. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.
.9@&6'$%@&EJUJPOJOEC


.9@&6'$%@&EJUJPOJOEC










6–49
Entretien
Entretien réalisable par le propriétaire
Clignotants avant
1. S'assurer que le contacteur est en
position d'arrêt et que l'interrupteur des
phares est coupé.
2. Pour changer l'ampoule du côté
droit, démarrer le moteur, tourner le
volant complètement vers la droite,
puis arrêter le moteur. Pour changer
l'ampoule du côté gauche, tourner le
volant complètement vers la gauche.
3. Tirer le centre de chaque pièce de
retenue en plastique et les retirer, puis
retirer partiellement le garde-boue vers
l'arrière.
Retrait
Installation
4. Débrancher le connecteur de l'unité en
appuyant sur la languette du connecteur
avec un doigt et en tirant le connecteur
vers l'arrière.
5. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer.
6. Débrancher l'ampoule de la douille.
7. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.
Clignotants latéraux
1. S'assurer que le contacteur est en
position d'arrêt et que l'interrupteur des
phares est coupé.
2. Pour changer l'ampoule du côté
droit, démarrer le moteur, tourner le
volant complètement vers la droite,
puis arrêter le moteur. Pour changer
l'ampoule du côté gauche, tourner le
volant complètement vers la gauche.
.9@&6'$%@&EJUJPOJOEC


.9@&6'$%@&EJUJPOJOEC










6–50
Entretien
Entretien réalisable par le propriétaire
3. Tirer le centre de chaque pièce de
retenue en plastique et les retirer, puis
retirer partiellement le garde-boue vers
l'arrière.
Retrait
Installation
4. Retirer l'unité en appuyant sur la
languette du connecteur avec le doigt et
en tirant l'unité vers l'avant.
5. Débrancher le connecteur électrique de
l'unité en le tirant vers l'arrière.
6. Installer le nouveau clignotant latéral
dans l'ordre inverse des opérations de
retrait.
Clignotants arrière
1. S'assurer que le contacteur est en
position d'arrêt et que l'interrupteur des
phares est coupé.
2. Tirer la section centrale de chaque
pièce de retenue en plastique et retirer
les pièces de retenue et la garniture
d'extrémité du coffre.
Retrait
Installation
3. Débrancher le connecteur de l'unité en
appuyant sur la languette du connecteur
avec un doigt et en tirant le connecteur
vers le bas.
.9@&6'$%@&EJUJPOJOEC


.9@&6'$%@&EJUJPOJOEC










6–51
Entretien
Entretien réalisable par le propriétaire
4. Tirer la section centrale de chaque
pièce de retenue en plastique et retirer
les pièces de retenue, puis retrousser
partiellement la garniture latérale du
coffre.
Retrait
Installation
5. Retirer la vis et l'écrou.
6. Tirer l'unité vers l'arrière pour l'enlever.
7. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer.
8. Débrancher l'ampoule de la douille.
9. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.
Feux de position arrière
1. S'assurer que le contacteur est en
position d'arrêt et que l'interrupteur des
phares est coupé.
2. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer.
3. Débrancher l'ampoule de la douille.
.9@&6'$%@&EJUJPOJOEC


.9@&6'$%@&EJUJPOJOEC










6–52
Entretien
Entretien réalisable par le propriétaire
4. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.
Feux de recul
1. S'assurer que le contacteur est en
position d'arrêt et que l'interrupteur des
phares est coupé.
2. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer.
3. Débrancher l'ampoule de la douille.
4. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.
Feux de plaque d'immatriculation
1. S'assurer que le contacteur est en
position d'arrêt et que l'interrupteur des
phares est coupé.
2. Retirer l'unité en appuyant sur la
languette du connecteur avec le doigt et
en tirant l'unité vers le bas.
3. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer.
4. Débrancher l'ampoule de la douille.
5. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.
.9@&6'$%@&EJUJPOJOEC


.9@&6'$%@&EJUJPOJOEC










6–53
Entretien
Entretien réalisable par le propriétaire
Remplacement des ampoules
d'éclairages intérieurs
Eclairage au pavillon
1. Enrober d'un chiffon doux un petit
tournevis à tête plate pour éviter
d'endommager la lentille, puis retirer
la lentille en la soulevant doucement
par le bord en faisant levier avec le
tournevis à tête plate.
2. Débrancher l'ampoule en la tirant.
3. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.
Eclairage de coffre
1. Enrober d'un chiffon doux un petit
tournevis à tête plate pour éviter
d'endommager la lentille, puis retirer
la lentille en la soulevant doucement
par le bord en faisant levier avec le
tournevis à tête plate.
2. Débrancher le connecteur de l'unité.
3. Débrancher l'ampoule en la tirant.
4. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.
.9@&6'$%@&EJUJPOJOEC


.9@&6'$%@&EJUJPOJOEC










6–54
Entretien
Entretien réalisable par le propriétaire
Fusibles
Le circuit électrique du véhicule est
protégé par des fusibles.
Si un des feux, accessoires ou commandes
ne fonctionne pas, vérifi er la protection
du circuit relié. Si un fusible est fondu,
le fi lament se trouvant à l'intérieur sera
coupé.
Si le même fusible fond de nouveau, ne
pas utiliser ce système et s'adresser à un
concessionnaire agréé Mazda dès que
possible.
Remplacement d'un fusible
Remplacement des fusibles sur le côté
gauche du véhicule
Si un circuit électrique ne fonctionne pas,
vérifi er en premier les fusibles du côté
gauche du véhicule.
1. S'assurer que le contacteur est en
position d'arrêt et que les autres
interrupteurs sont hors tension.
2. Ouvrir le couvercle de la boîte à
fusibles.
3. Tirer le fusible droit à l'aide de l'outil
de retrait fourni dans la boîte à fusibles
du compartiment moteur.
4. Vérifi er le fusible et le remplacer s'il est
fondu.
NormalFondu
5. Insérer un fusible neuf de même valeur,
et s'assurer qu'il est fermement installé.
S'il n'est pas fermement installé,
le faire installer par un mécanicien
expérimenté. Nous recommandons un
concessionnaire agréé Mazda.
Si un fusible de rechange n'est pas
disponible, utiliser un fusible de même
valeur nominale issu d'un circuit non
nécessaire à la conduite du véhicule,
comme le circuit AUDIO ou OUTLET.
ATTENTION
Toujours remplacer un fusible par
un fusible Mazda authentique ou
équivalent de même valeur nominale.
Sinon cela risque d'endommager le
circuit électrique.
